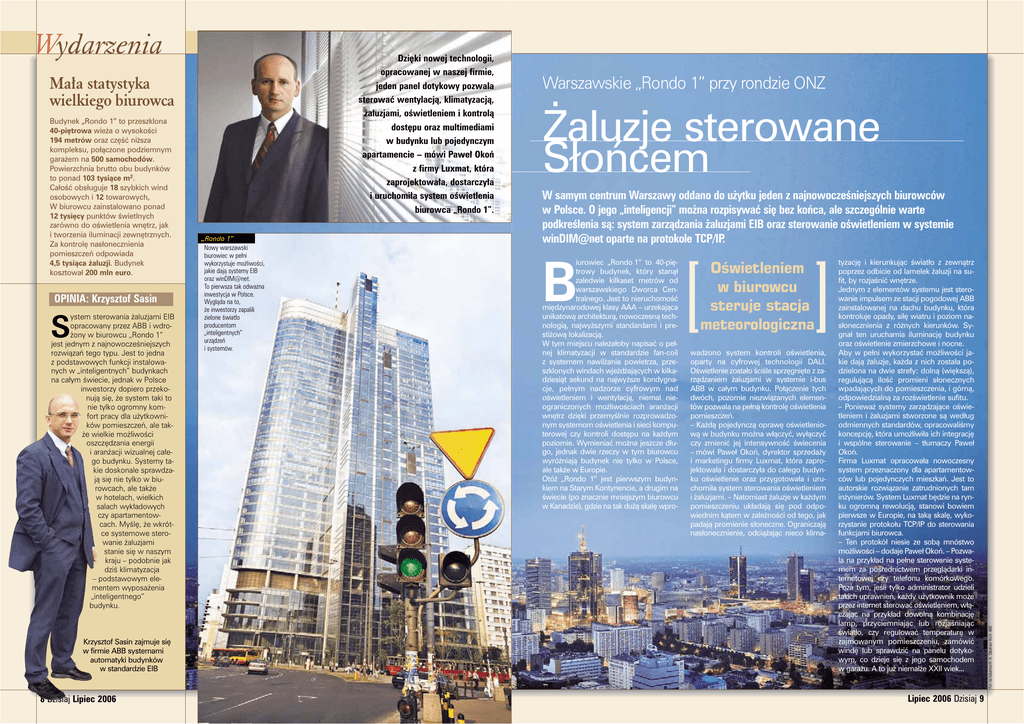

Żaluzje sterowane Słońcem

Dzi´ki nowej technologii,
opracowanej w naszej firmie,
jeden panel dotykowy pozwala
sterowaç wentylacjà, klimatyzacjà,
˝aluzjami, oÊwietleniem i kontrolà
dost´pu oraz multimediami
w budynku lub pojedynczym
apartamencie – mówi Pawe∏ Okoƒ
z firmy Luxmat, która
zaprojektowa∏a, dostarczy∏a
i uruchomi∏a system oÊwietlenia
biurowca „Rondo 1”.
Ma∏a statystyka
wielkiego biurowca
Budynek „Rondo 1” to przeszklona
40-piętrowa wieża o wysokości
194 metrów oraz część niższa
kompleksu, połączone podziemnym
garażem na 500 samochodów.
Powierzchnia brutto obu budynków
to ponad 103 tysiące m2.
Całość obsługuje 18 szybkich wind
osobowych i 12 towarowych,
W biurowcu zainstalowano ponad
12 tysięcy punktów świetlnych
zarówno do oświetlenia wnętrz, jak
i tworzenia iluminacji zewnętrznych.
Za kontrolę nasłonecznienia
pomieszczeń odpowiada
4,5 tysiąca żaluzji. Budynek
kosztował 200 mln euro.
OPINIA: Krzysztof Sasin
ystem sterowania ˝aluzjami EIB
opracowany przez ABB i wdro˝ony w biurowcu „Rondo 1“
jest jednym z najnowoczeÊniejszych
rozwiàzaƒ tego typu. Jest to jedna
z podstawowych funkcji instalowanych w „inteligentnych” budynkach
na ca∏ym Êwiecie, jednak w Polsce
inwestorzy dopiero przekonujà si´, ˝e system taki to
nie tylko ogromny komfort pracy dla u˝ytkowników pomieszczeƒ, ale tak˝e wielkie mo˝liwoÊci
oszcz´dzania energii
i aran˝acji wizualnej ca∏ego budynku. Systemy takie doskonale sprawdzajà si´ nie tylko w biurowcach, ale tak˝e
w hotelach, wielkich
salach wyk∏adowych
czy apartamentowcach. MyÊl´, ˝e wkrótce systemowe sterowanie ˝aluzjami
stanie si´ w naszym
kraju – podobnie jak
dziÊ klimatyzacja
– podstawowym elementem wyposa˝enia
„inteligentnego”
budynku.
S
Krzysztof Sasin zajmuje się
w firmie ABB systemami
automatyki budynków
w standardzie EIB
8 Dzisiaj Lipiec 2006
„Rondo 1”
Nowy warszawski
biurowiec w pe∏ni
wykorzystuje mo˝liwoÊci,
jakie dajà systemy EIB
oraz winDIM@net.
To pierwsza tak odwa˝na
inwestycja w Polsce.
Wyglàda na to,
˝e inwestorzy zapalili
zielone Êwiat∏o
producentom
„inteligentnych”
urzàdzeƒ
i systemów.
Warszawskie „Rondo 1” przy rondzie ONZ
Żaluzje sterowane
Słońcem
W samym centrum Warszawy oddano do u˝ytku jeden z najnowoczeÊniejszych biurowców
w Polsce. O jego „inteligencji” mo˝na rozpisywaç si´ bez koƒca, ale szczególnie warte
podkreÊlenia sà: system zarzàdzania ˝aluzjami EIB oraz sterowanie oÊwietleniem w systemie
winDIM@net oparte na protokole TCP/IP.
iurowiec „Rondo 1” to 40-piętrowy budynek, który stanął
zaledwie kilkaset metrów od
warszawskiego Dworca Centralnego. Jest to nieruchomość
międzynarodowej klasy AAA – urzekająca
unikatową architekturą, nowoczesną technologią, najwyższymi standardami i prestiżową lokalizacją.
W tym miejscu należałoby napisać o pełnej klimatyzacji w standardzie fan-coil
z systemem nawilżania powietrza, przeszklonych windach wjeżdżających w kilkadziesiąt sekund na najwyższe kondygnacje, pełnym nadzorze cyfrowym nad
oświetleniem i wentylacją, niemal nieograniczonych możliwościach aranżacji
wnętrz dzięki przemyślnie rozprowadzonym systemom oświetlenia i sieci komputerowej czy kontroli dostępu na każdym
poziomie. Wymieniać można jeszcze długo, jednak dwie rzeczy w tym biurowcu
wyróżniają budynek nie tylko w Polsce,
ale także w Europie.
Otóż „Rondo 1” jest pierwszym budynkiem na Starym Kontynencie, a drugim na
świecie (po znacznie mniejszym biurowcu
w Kanadzie), gdzie na tak dużą skalę wpro-
B
OÊwietleniem
w biurowcu
steruje stacja
meteorologiczna
wadzono system kontroli oświetlenia,
oparty na cyfrowej technologii DALI.
Oświetlenie zostało ściśle sprzęgnięte z zarządzaniem żaluzjami w systemie i-bus
ABB w całym budynku. Połączenie tych
dwóch, pozornie niezwiązanych elementów pozwala na pełną kontrolę oświetlenia
pomieszczeń.
– Każdą pojedynczą oprawę oświetleniową w budynku można włączyć, wyłączyć
czy zmienić jej intensywność świecenia
– mówi Paweł Okoń, dyrektor sprzedaży
i marketingu firmy Luxmat, która zaprojektowała i dostarczyła do całego budynku oświetlenie oraz przygotowała i uruchomiła system sterowania oświetleniem
i żaluzjami. – Natomiast żaluzje w każdym
pomieszczeniu układają się pod odpowiednim kątem w zależności od tego, jak
padają promienie słoneczne. Ograniczają
nasłonecznienie, odciążając nieco klima-
tyzację i kierunkując światło z zewnątrz
poprzez odbicie od lamelek żaluzji na sufit, by rozjaśnić wnętrze.
Jednym z elementów systemu jest sterowanie impulsem ze stacji pogodowej ABB
zainstalowanej na dachu budynku, która
kontroluje opady, siłę wiatru i poziom nasłonecznienia z różnych kierunków. Sygnał ten uruchamia iluminację budynku
oraz oświetlenie zmierzchowe i nocne.
Aby w pełni wykorzystać możliwości jakie dają żaluzje, każda z nich została podzielona na dwie strefy: dolną (większą),
regulującą ilość promieni słonecznych
wpadających do pomieszczenia, i górną,
odpowiedzialną za rozświetlenie sufitu.
– Ponieważ systemy zarządzające oświetleniem i żaluzjami stworzone są według
odmiennych standardów, opracowaliśmy
koncepcję, która umożliwiła ich integrację
i wspólne sterowanie – tłumaczy Paweł
Okoń.
Firma Luxmat opracowała nowoczesny
system przeznaczony dla apartamentowców lub pojedynczych mieszkań. Jest to
autorskie rozwiązanie zatrudnionych tam
inżynierów. System Luxmat będzie na rynku ogromną rewolucją, stanowi bowiem
pierwsze w Europie, na taką skalę, wykorzystanie protokołu TCP/IP do sterowania
funkcjami biurowca.
– Ten protokół niesie ze sobą mnóstwo
możliwości – dodaje Paweł Okoń. – Pozwala na przykład na pełne sterowanie systemem za pośrednictwem przeglądarki internetowej czy telefonu komórkowego.
Poza tym, jeśli tylko administrator udzieli
takich uprawnień, każdy użytkownik może
przez internet sterować oświetleniem, włączając na przykład dowolną kombinację
lamp, przyciemniając lub rozjaśniając
światło, czy regulować temperaturę w
zajmowanym pomieszczeniu, zamówić
windę lub sprawdzić na panelu dotykowym, co dzieje się z jego samochodem
w garażu. A to już niemalże XXII wiek...
Lipiec 2006 Dzisiaj 9
Fot. na kolumnach: A. Stephan/ Arch. ABB
Wydarzenia
