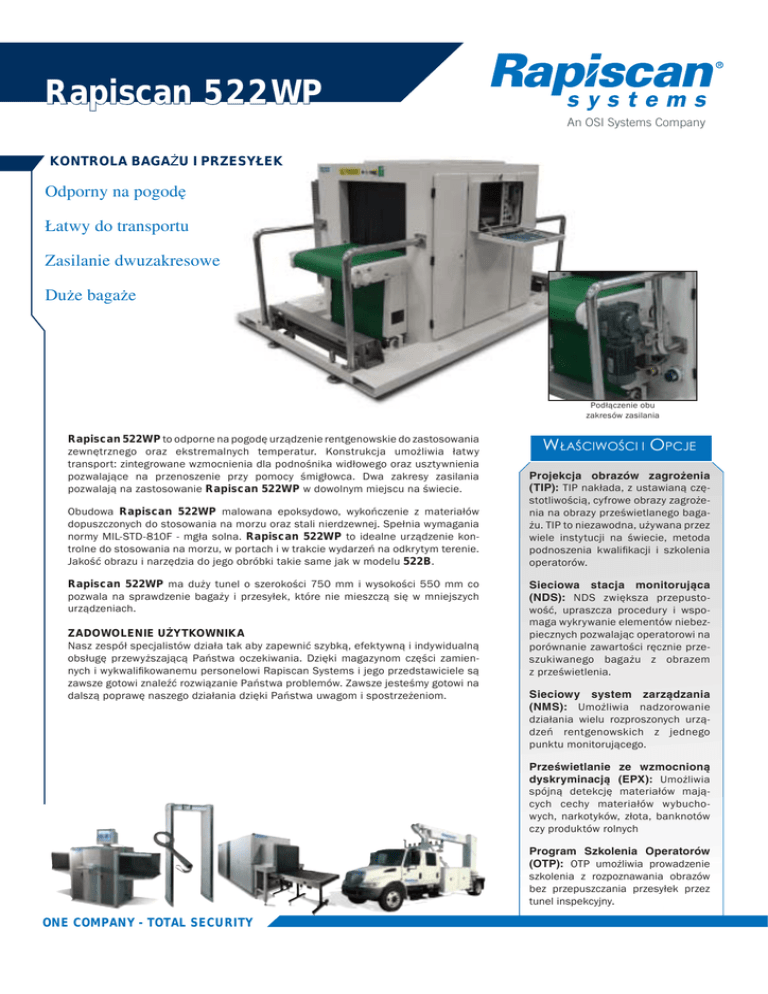

Rapiscan 522WP

Rapiscan 522WP
An OSI Systems Company
KONTROLA BAGAŻU I PRZESYŁEK
Odporny na pogodę
Łatwy do transportu
Zasilanie dwuzakresowe
Duże bagaże
Podłączenie obu
zakresów zasilania
Rapiscan 522WP to odporne na pogodę urządzenie rentgenowskie do zastosowania
zewnętrznego oraz ekstremalnych temperatur. Konstrukcja umożliwia łatwy
transport: zintegrowane wzmocnienia dla podnośnika widłowego oraz usztywnienia
pozwalające na przenoszenie przy pomocy śmigłowca. Dwa zakresy zasilania
pozwalają na zastosowanie Rapiscan 522WP w dowolnym miejscu na świecie.
Obudowa Rapiscan 522WP malowana epoksydowo, wykończenie z materiałów
dopuszczonych do stosowania na morzu oraz stali nierdzewnej. Spełnia wymagania
normy MIL-STD-810F - mgła solna. Rapiscan 522WP to idealne urządzenie kontrolne do stosowania na morzu, w portach i w trakcie wydarzeń na odkrytym terenie.
Jakość obrazu i narzędzia do jego obróbki takie same jak w modelu 522B.
Rapiscan 522WP ma duży tunel o szerokości 750 mm i wysokości 550 mm co
pozwala na sprawdzenie bagaży i przesyłek, które nie mieszczą się w mniejszych
urządzeniach.
ZADOWOLENIE UŻYTKOWNIKA
Nasz zespół specjalistów działa tak aby zapewnić szybką, efektywną i indywidualną
obsługę przewyższającą Państwa oczekiwania. Dzięki magazynom części zamiennych i wykwaliÞkowanemu personelowi Rapiscan Systems i jego przedstawiciele są
zawsze gotowi znaleźć rozwiązanie Państwa problemów. Zawsze jesteśmy gotowi na
dalszą poprawę naszego działania dzięki Państwa uwagom i spostrzeżeniom.
WŁAŚCIWOŚCI I OPCJE
Projekcja obrazów zagrożenia
(TIP): TIP nakłada, z ustawianą częstotliwością, cyfrowe obrazy zagrożenia na obrazy prześwietlanego bagażu. TIP to niezawodna, używana przez
wiele instytucji na świecie, metoda
podnoszenia kwaliÞkacji i szkolenia
operatorów.
Sieciowa stacja monitorująca
(NDS): NDS zwiększa przepustowość, upraszcza procedury i wspomaga wykrywanie elementów niebezpiecznych pozwalając operatorowi na
porównanie zawartości ręcznie przeszukiwanego bagażu z obrazem
z prześwietlenia.
Sieciowy system zarządzania
(NMS): Umożliwia nadzorowanie
działania wielu rozproszonych urządzeń rentgenowskich z jednego
punktu monitorującego.
Prześwietlanie ze wzmocnioną
dyskryminacją (EPX): Umożliwia
spójną detekcję materiałów mających cechy materiałów wybuchowych, narkotyków, złota, banknotów
czy produktów rolnych
Program Szkolenia Operatorów
(OTP): OTP umożliwia prowadzenie
szkolenia z rozpoznawania obrazów
bez przepuszczania przesyłek przez
tunel inspekcyjny.
ONE COMPANY - TOTAL SECURITY
Rapiscan 522WP
An OSI Systems Company
KONTROLA BAGAŻU I PRZESYŁEK
“)
1.4
DANE TECHNICZNE
Wymiary:
długość: 2780 mm
wysokość: 1475 mm *
szerokość: 1050 mm
Wymiary tunelu:
750 mm (szer.) x 550 mm (wys.)
Prędkość taśmociągu: 0.2 m/s
Maks. obciążenie:
180 kg równomiernie rozłożone
Orientacyjna waga:
netto: 1909 kg
Zasilanie:
115 VAC +/- 10% / 50 lub 60Hz / 38A lub
(wejścia dla obu zakresów)
230 VAC +/- 10% / 50 lub 60Hz / 15.5A
Urządzenie montowane na kółkach dla ułatwienia przemieszczania
* wysokość nominalna + 5 cm regulacji. Urządzenie na gumowych
stabilizatorach po schowaniu kółek
mm
(7
15
retracted)
(wheels
kółka schowane
1501mm (59.1”)
18
27
20
ZOBRAZOWANIE RENTGENOWSKIE
mm
Rozdzielczość:
38 AWG gwarantowane, 40 AWG typowe
Penetracja:
27 mm stali gwarantowane, 29 mm typowe
Separacja materiałów: niskie Z; średnie Z; duże Z - dokładność 0,5 Z
(10
7.1
”)
GENERATOR RENTGENOWSKI
Chłodzenie:
Napięcie anodowe:
Prąd lampy:
Kierunek promieni:
widok z opcjonalnymi
osłonami
transportowymi
szczelna wanna olejowa, wymuszony obieg
powietrza
znamionowe 160kV; operacyjne 140 kV
typowy 0,7 mA
od dołu w górę
STANDARDOWE WŁAŚCIWOŚCI OPCJE
SPECYFIKACJA KOMPUTERA
Procesor:
Monitor:
Intel Pentium® o aktualnie dostępnej prędkości
17” XVGA barwny, duża częstotliwość odświeżania,
bez migotania
Pamięć:
co najmniej 64 MB RAM
Pamięć video:
co najmniej 16 MB
Dysk twardy:
co najmniej 40 GB
Napęd CD:
54 razy
Napęd dyskietek:
tak
Dostęp do klawiatury i portu równoległego możliwy z zamykanego panelu
na zewnątrz urządzenia.
ŚRODOWISKO PRACY
9150087-1PL
Temperatura składowania:
Temperatura pracy:
Wilgotność względna:
Zgodność z normą:
-20ºC do +50ºC
-17ºC do +43ºC
0 do 100%; kondensacja
MIL-STD 810F (mgła solna)
Crystal Clear™
Osłony transportowe
Zobrazowanie wieloenergetyczne
(4 barwy)
Prześwietlanie ze wzmocnioną
dyskryminacją (EPX)
Alert zbyt dużej gęstości
Program szkolenia operatorów (OTP)
Zmienne wzmacnianie krawędzi
Projekcja obrazów zagrożenia (TIP)
Wysoka / niska penetracja
Siec TIP
Zmienna gamma
Target™- wspomaganie dla operatora
Obraz negatywowy
Ręczna archiwizacja obrazów
Pseudo kolor
Automatyczna archiwizacja obrazu
Zmienne wzmocnienie gęstości
Wyjście VCR
Usuwanie materiałów organicznych /
nieorganicznych
Drukarka graÞczna
Obraz czarno biały
Stoły rolkowe wejściowe i wyjściowe
Zmienne usuwanie barw
Powiększenie 16x
BEZPIECZEŃSTWO I HIGIENA PRACY
Powiększenie
UPS
Wszystkie urządzenia Rapiscan Systems spełniają międzynarodowe
i polskie przepisy dotyczące ochrony zdrowia i bezpieczeństwa.
Maksymalny poziom promieniowania na powierzchni obudowy nie
przekracza 0,1 mR/godz. (1µ Sv/godz.). Polski przedstawiciel posiada
odpowiednie zezwolenie Prezesa Państwowej Agencji Atomistyki.
Bezpieczeństwo Þlmów fotograÞcznych: gwarantowane do 10 razy dla
ISO 1600/33 DIN
Znak CE: tak
Zgodność z FCC & IEC: tak
Widok poprzedniego bagażu
Zwiększona penetracja
Ręczna archiwizacja obrazów
Zasilanie dwuzakresowe
W związku z ciągłym rozwojem naszych urządzeń Rapiscan Systems
zastrzega sobie prawo do zmiany specyfikacji bez uprzedzenia.
Licznik bagaży
Wskaźnik miejsca przeszukania
Wyświetlanie daty / czasu
Wbudowana pełna diagnostyka
urządzenia
Zabezpieczenia do pracy w
ekstremalnych warunkach pogodowych
