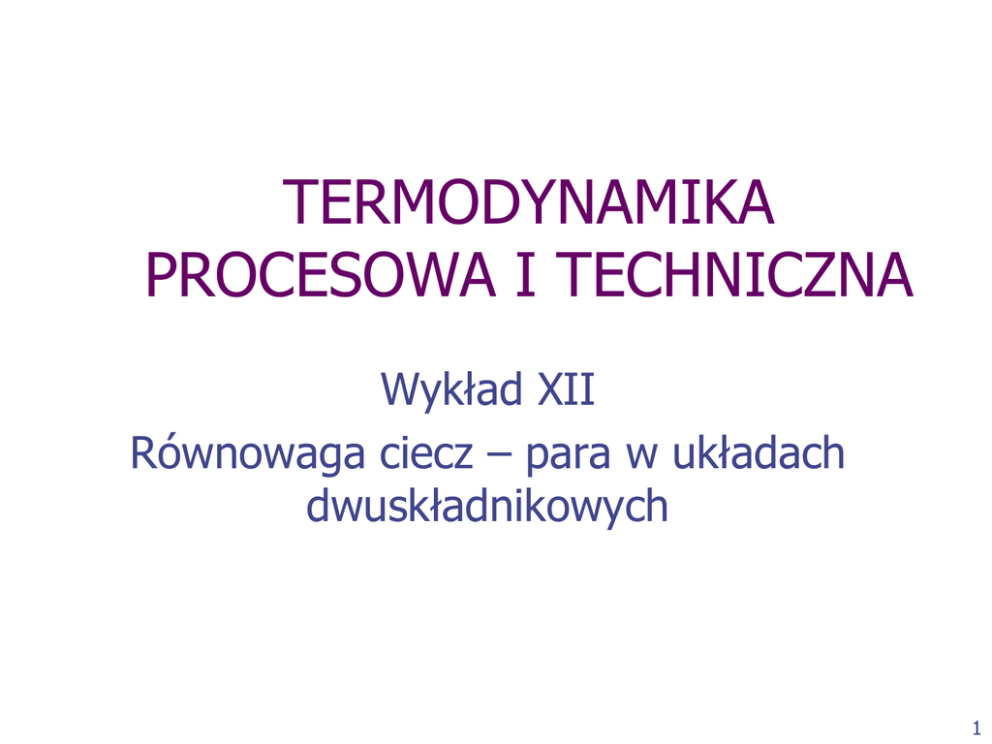

TERMODYNAMIKA PROCESOWA I TECHNICZNA Wykład XII Równowaga ciecz – para w układach dwuskładnikowych 1 Uwagi ogólne Stosunkowo prosto równowagę fazową można opisać w przypadku układów dwuskładnikowych (binarnych). W układach takich liczba stopni swobody wynosi zgodnie z regułą faz: s=k-f+2=2-2+2=2. Równowaga w układzie jest zatem w pełni określona po ustaleniu dwu parametrów. Parametrami tymi mogą być: -ciśnienie – p - temperatura – T -skład fazy ciekłej – x1lub x2 -skład fazy parowej – y1 lub y2. 2 Uwagi ogólne W praktyce często rozpatrywane są sytuacje procesów izotermiczych (T=const.) lub izobarycznych (p=const.). Równowaga fazowa w układach binarnych jest chętnie rozpatrywana na wykresach zależności różnych parametrów od składu wyrażonego za pomocą ułamków molowych. Skład taki w bardzo prosty sposób jest interpretowany za pomocą przedziału liczb rzeczywistych [0,1]. Wartość x jest przyjmowana jako ułamek molowy składnika 1 czyli x=x1. Ułamek molowy drugiego składnika x2=1-x1=1-x jest odległością danego punktu od punktu x=1. W takiej interpretacji odcięta x=0 reprezentuje czysty składnik 1 a odcięta x=0 czysty składnik 2. Oś odciętych może reprezentować skład fazy ciekłej, skład fazy parowej lub jednocześnie obydwa składy. 3 Wykresy dla układów binarnych Dowolny parametr Y Y10V Y(x) Y20L Y2 Czysty składnik 1 0V Y(y) Y10L Czysty składnik 2 x1=x x=x1=0 y=y1=0 1-x=1-x1=x2=1 1-y=1-y1=y2=1 x2=1-x x=x1=1 y=y1=1 1-x=1-x1=x2=0 1-y=1-y1=y2=0 4 Wykresy równowagowe dla binarnych układów izotermicznych (T=const.) Zakładając, że układ stosuje się do prawa Raoulta wykres równowagowy ma szczególnie prostą postać: Ciśnienie cząstkowe p1,p2 i ogólne p p p1 p2 p10,n x1 p20,n x2 p10,n p1 p10,n x1 p20,n x=x1=0 p2 p20,n x2 x=x1=1 5 Wykresy równowagowe dla binarnych układów izotermicznych (T=const.) Na ogół rzeczywiste układy nie stosują się do prawa Raoulta. Generalnie układy rzeczywiste mają dodatnie lub ujemne odchylenia od prawa Raoulta. Odchylenia dodatnie są w przypadkach gdy rzeczywiste ciśnienie w układzie jest wyższe niż ciśnienie wynikające z prawa Raoulta. Ujemne odchylenia mamy w przypadku gdy rzeczywiste ciśnienie jest niższe niż wynikające z prawa Raoulta. Na wykresie p – x wygląda to tak: Odchylenia dodatnie p20,n x=x1=0 p10,n Odchylenia ujemne x=x1=1 6 Współczynnik względnej lotności W destylacyjnych układach dwuskładnikowych przy opisie stanów równowagi stosowany jest tzw. współczynnik względnej lotności α. Definicja tego współczynnika wymaga wyboru jednego ze składników jako punktu odniesienia. Najczęściej wybierany jest składnik 2 mniej lotny tzn. posiadający wyższą temperaturę wrzenia. Współczynnik względnej lotności jest to stosunek stałej równowagi danego składnika do stałej równowagi wybranego wzorca. Dla składnika 1 mamy: K1 12 K2 W przypadku układów stosujących się do prawa Raoulta wartość współczynnika względnej lotności zależy tylko od temperatury i wynosi: p10,n / p p10,n K1 0 0 K 2 p 2 , n / p p2 , n ( PR ) p10,n p20,n 7 Współczynnik względnej lotności cd. Znajomość współczynnika względnej lotności dla układu binarnego pozwala na wyznaczenie linii równowagi w całym zakresie stężeń: K1 y1 / x1 y1 1 x1 K 2 y2 / x2 1 y1 x1 y1 x1 1 x1 ( 1) Otrzymane równanie przedstawia linię równowagi w binarnym układzie destylacyjnym i nosi nazwę równania Fenskego. Parametrem w tym równaniu jest wsp. α. Linię równowagi w układach destylacyjnych tzn. funkcję y*=f(x) często rysuje się w kwadracie jednostkowym: 8 Linia równowagi w binarnym układzie destylacyjnym x - y T=const., prawo Raoulta => α=const. y1*=y α>1 α<1 x1=x 9 Zależność ciśnienia od składu fazy parowej dla układów stosujących się do prawa Raoulta p1 x1 p1,0 n p2 x2 p2,0 n p p1 p2 x1 p1,0 n x2 p2,0 n xp1,0 n (1 x ) p2,0 n 0 x p p y x1 1 1, n 1 1 y1 0 p p p1,n p 0 x p p y x y2 2 2 2,n 02 2 p p p2,n p x1 x2 1 y1 y2 1 1 0 0 p y1 y2 y 1 y p p p p1,n p2,n 0 0 0 0 p1,n p2,n p1,n p2,n p( y* ) 1 y 1 y 0 0 p1,n p2, n 10 Wykresy równowagowe p – (x,y) dla T=const. p10,n p=x1p10+x2p20 (prawo Raoulta) p=f(x1), (dodatnie odchylenie od pr. R.) p20,n p=1/(y1/p10+y2/p20) (prawo Raoulta) p=f(y1), (dodatnie odchylenie od pr. R.) x=x1=0 y=y1=0 x=x1=1 y=y1=1 11 Wykresy równowagowe p – (x,y) dla T=const. Ciecz przechłodzona p10,n Ciśnienie, przy którym wrze ciecz o składzie x p=f(x1), (dodatnie odchylenie od pr. R.) p20,n Ciśnienie, przy którym skrapla się para o składzie y x=x1=0 y=y1=0 p=f(y1), (dodatnie odchylenie od pr. R.) Para przegrzana x=x1=1 y=y1=1 Obszar dwufazowy (ciecz nasycona + para nasycona) 12 Wykresy równowagowe p – (x,y) dla T=const. Ciecz przechłodzona Punkt wrzenia cieczy przy ciśnieniu p p10,n p20,n y*>x, K>1, α>1 Punkt skraplania pary przy ciśnieniu p Para przegrzana x=x1=0 y=y1=0 x=x1=1 y=y1=1 Obszar dwufazowy (ciecz nasycona + para nasycona) 13 Układy azeotropowe Krzywa p(x) dla układów z odchyleniami od prawa Raoulta może przebiegać w różny sposób. W szczególności może ona wykazywać ekstrema: maksimum dla odchyleń dodatnich i minimum dla odchyleń ujemnych. Układ, w którym występuje ekstremum nazywamy układem azeotropowym a konkretny skład roztworu, w którym mamy ekstremum składem azeotropowym. Zgodnie z rodzajem odchyleń od prawa Raoulta mamy azeotropy dodatnie i ujemne. Fundamentalna o ogromnym znaczeniu własność roztworów azeotropowych dotyczy stałej równowagi w punkcie azeotropowym. Można wykazać że w punkcie azeotropowym układu dwuskładnikowego stała równowagi obydwu składników wynosi 1 co oznacza że skład równowagowy fazy parowej jest taki sam jak skład cieczy. dp y1 y2 0 ( x1 xa ) K1 1 K2 1 ( ya xa ) x1 x2 dx1 Z powyższego faktu wynika, że roztworu o składzie azeotropowym nie można rozdzielić za pomocą destylacji. 14 Wykresy równowagowe p – (x,y) dla układów azeotropowych (T=const.) Dodatnie odchylenia od prawa Raoulta y*>x, y*<x, K<1 K>1 p f (x) p 0 2,n x=x1=0 y=y1=0 p10,n p f ( y) x1=xa x=x1=1 y=y1=1 15 Wykres równowagowy y – x dla układów azeotropowych (T=const.) Azeotrop dodatni y1*=y x1=xa=ya x1=x 16 Wykresy równowagowe p – (x,y) dla układów azeotropowych (T=const.) Ujemne odchylenia od prawa Raoulta p20,n y*<x, K<1 p f (x) p10,n y*>x, K>1 p f ( y) x=x1=0 y=y1=0 x1=xa x=x1=1 y=y1=1 17 Wykres równowagowy y – x dla układów azeotropowych (T=const.) Azeotrop ujemny y1*=y x1=xa=ya x1=x 18 Wykresy równowagowe T – (x,y) (p=const.) T20, wrz. Para przegrzana T f ( y) T f (x) Ciecz przechłodzona x=x1=0 y=y1=0 Ciecz nasycona + para nasycona x1=x T10, wrz. y* x=x1=1 y=y1=1 19 Wykresy równowagowe T – (x,y) dla układów azeotropowych (p=const.) Dodatnie odchylenia od prawa Raoulta T20, wrz. T f (x) T f ( y) y*>x, K>1, α>1 x=x1=0 y=y1=0 T10, wrz. y*<x, K<1, α<1 x1=xa x=x1=1 y=y1=1 20 Wykres równowagowy y – x dla układów azeotropowych (p=const.) Azeotrop dodatni y1*=y x1=xa=ya x1=x 21 Wykresy równowagowe T – (x,y) dla układów azeotropowych (p=const.) Ujemne odchylenia od prawa Raoulta y*<x, y*>x, K>1, α>1 K<1, α<1 T f ( y) T f (x) 0 2 , wrz. T x=x1=0 y=y1=0 x1=xa T10, wrz. x=x1=1 y=y1=1 22 Wykres równowagowy y – x dla układów azeotropowych (p=const.) Azeotrop ujemny y1*=y x1=xa=ya x1=x 23 Koniec 24
