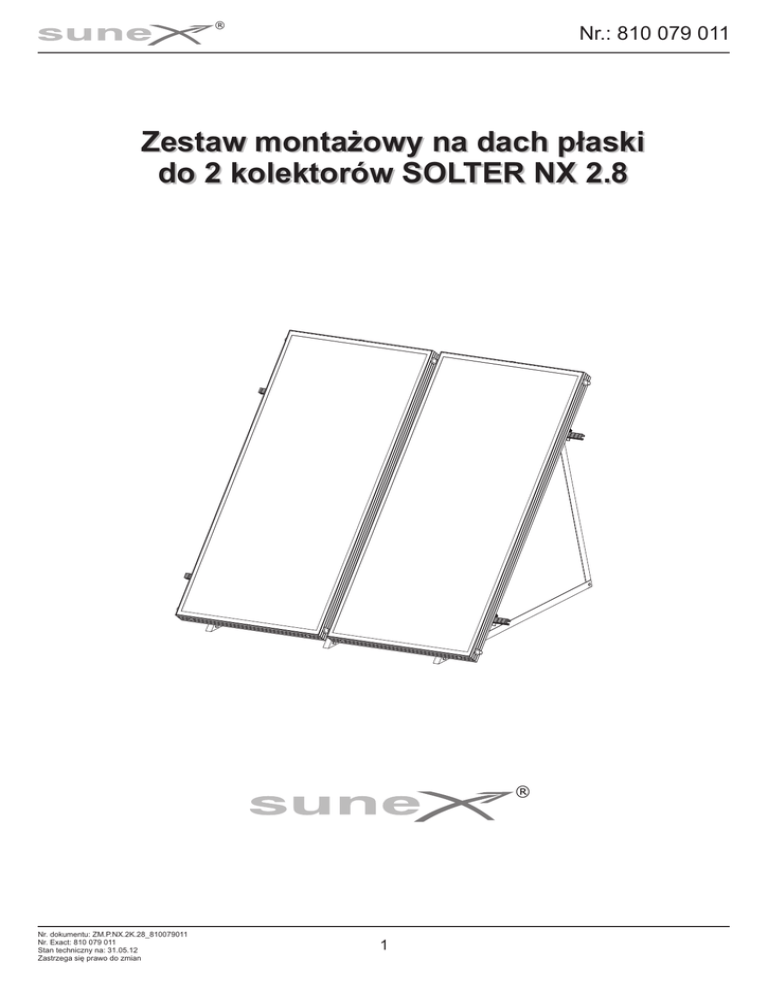

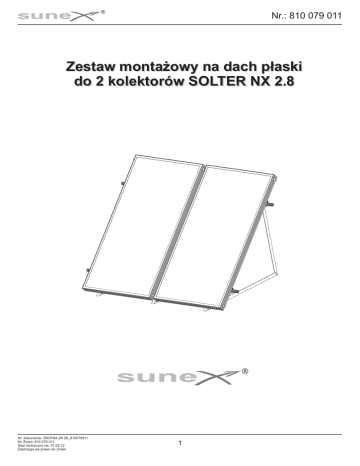

Instrukcja zestaw montażowy 2x NX 2.85 dach płaski [

®
Nr.: 810 079 011
Zestaw montażowy na dach płaski
do 2 kolektorów SOLTER NX 2.8
®
Nr. dokumentu: ZM.P.NX.2K.28_810079011
Nr. Exact: 810 079 011
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
1
®
1
Nr.: 810 079 011
1545
9
20
2680
1545
16
35
97
100
4
2
3
1
4
390
950
1900
950
1545
Wykaz elementów
Poz.
Opis
Ilość
3 szt.
3
Podstawa trójkąta dł.1545mm (kątownik aluminiowy 40x40x4)
Belka wzmacniająca trójkąta dł.2184mm
(kątownik aluminiowy 40x40x4)
Belka pionowa trójkąta dł. 1545mm (kątownik aluminiowy 40x40x4)
4
Belka pozioma aluminiowa L=2680mm
2 szt.
5
Wieszak kolektora dół
4 szt.
6
Wieszak kolektora góra
Śruba sześciokątna nierdzewna M8x20 + podkładka płaska + podkładka
sprężysta + nakrętka
Śruba młoteczkowa nierdzewna M8x20 + podkładka płaska + podkładka
sprężysta + nakrętka
Trzpień łączący*
Śruba zamkowa nierdzewna M10x30 + podkładka płaska + podkładka
sprężysta + nakrętka
4 szt.
1
2
7
8
9
10
* trzpień łączący ma zastosowanie przy wykorzystaniu zesta wu jako rozszerzenie (patrz str. 6)
Nr. dokumentu: ZM.P.NX.2K.28_810079011
Nr. Exact: 810 079 011
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
2
3 szt.
3 szt.
9 kpl.
8 kpl.
2 szt.
6 kpl.
®
Nr.: 810 079 011
1 2 3
10
7
i belek poziomych 4 .
2
16
35
4
10
2
3
1
7
7
Poz. Opis
2
4
10
1
Podstawa trójkąta
2
Belka wzmacniająca trójkąta
3
Belka pionowa trójkąta
4
Belka pozioma aluminiowa
5
Wieszak kolektora dół
6
Wieszak kolektora góra
Śruba sześciokątna
nierdzewna M8x20 +
podkładka płaska +
podkładka sprężysta +
nakrętka
Śruba młoteczkowa
nierdzewna M8x20 +
podkładka płaska +
podkładka sprężysta +
nakrętka
Śruba zamkowa nierdzewna
M10x30 + podkładka płaska
+ podkładka sprężysta +
nakrętka
7
8
10
Nr. dokumentu: ZM.P.NX.2K.28_810079011
Nr. Exact: 810 079 011
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
3
®
2. Montaż wieszaków kolektora 5
Nr.: 810 079 011
6
.
Nakrętka M8
Podkładka sprężysta
Podkładka płaska
Wieszak kolektora góra
Śruba młoteczkowa nierdzewna M8x20
1685
Zamocować wieszak górny używając śrub
młoteczkowych M8x20 i lekko dokręcić.
Śruba młoteczkowa nierdzewna M8x20
Wieszak kolektora dół
Podkładka płaska
Podkładka sprężysta
Nakrętka M8
!
Uwaga: Podczas montażu wieszaków,
kolektora nie można opierać
na szybie!
Nr. dokumentu: ZM.P.NX.2K.28_810079011
Nr. Exact: 810 079 011
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
Zamocować wieszak dolny używając śrub
młoteczkowych M8x20 i mocno dokręcić.
4
®
Nr.: 810 079 011
3. Montaż kolektora na belkach poziomych 4 .
Ułożyć kolektor na belkach poziomych i opuścić górny wieszak po czym dokręcić go mocno.
7
Poz. Opis
6
8
2
4
1
Podstawa trójkąta
2
Belka wzmacniająca trójkąta
3
Belka pionowa trójkąta
4
Belka pozioma aluminiowa
5
Wieszak kolektora dół
6
Wieszak kolektora góra
Śruba sześciokątna
nierdzewna M8x20 +
podkładka płaska +
podkładka sprężysta +
nakrętka
Śruba młoteczkowa
nierdzewna M8x20 +
podkładka płaska +
podkładka sprężysta +
nakrętka
Śruba zamkowa nierdzewna
M10x30 + podkładka płaska
+ podkładka sprężysta +
nakrętka
2
10
7
3
8
1
7
7
10
8
5
4
2
10
Nr. dokumentu: ZM.P.NX.2K.28_810079011
Nr. Exact: 810 079 011
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
5
®
Nr.: 810 079 011
4. Montaż zestawu rozszerzającego
4
4
9
Wsunąć trzpień łączący
9
w belki poziome
4
zestawów montażowych.
9
9
4
780
Nr. dokumentu: ZM.P.NX.2K.28_810079011
Nr. Exact: 810 079 011
Stan techniczny na: 31.05.12
Zastrzega się prawo do zmian
4
6
