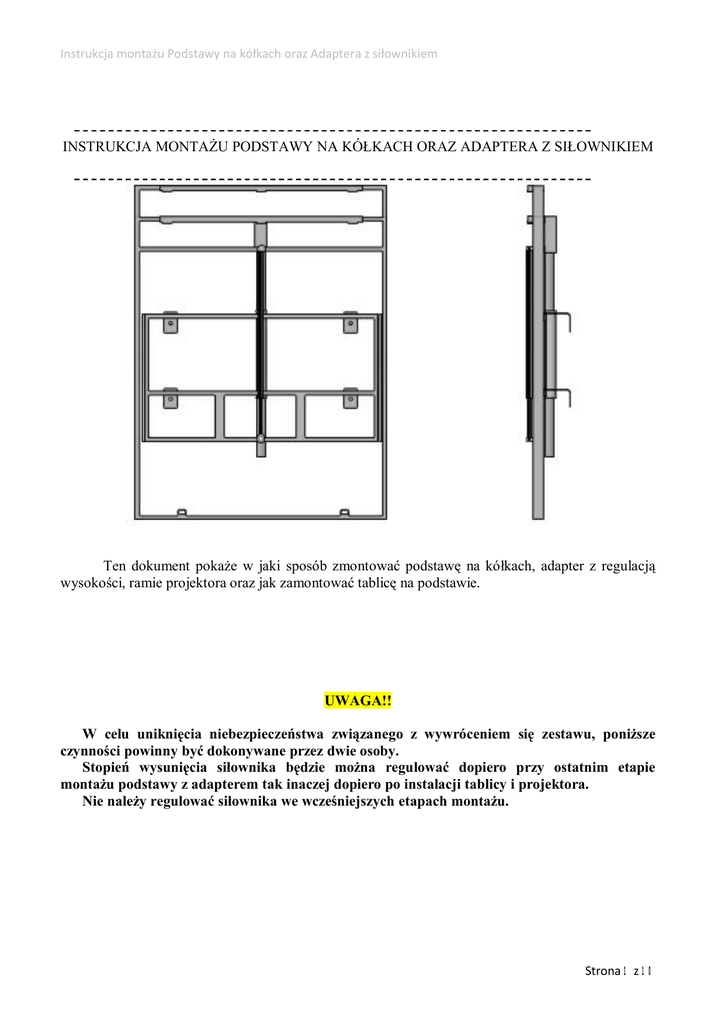

INSTRUKCJA MONTAŻU PODSTAWY NA KÓŁKACH

Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
INSTRUKCJA MONTA U PODSTAWY NA KÓ KACH ORAZ ADAPTERA Z SI OWNIKIEM
Ten dokument poka e w jaki sposób zmontowa podstaw na kó kach, adapter z regulacj
wysoko ci, ramie projektora oraz jak zamontowa tablic na podstawie.
UWAGA!!
W celu unikni cia niebezpiecze stwa zwi zanego z wywróceniem si zestawu, poni sze
czynno ci powinny by dokonywane przez dwie osoby.
Stopie wysuni cia si ownika b dzie mo na regulowa dopiero przy ostatnim etapie
monta u podstawy z adapterem tak inaczej dopiero po instalacji tablicy i projektora.
Nie nale y regulowa si ownika we wcze niejszych etapach monta u.
Strona 1 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
Spis tre ci:
Zawarto
paczek zestawu
Str. 3
Przygotowanie
Str. 3
Monta
Str. 4
A. Etap pierwszy „Skr cenie Podstawy Jezdnej”
Str. 4
B. Etap drugi „Zamontowanie adaptera”
C. Etap trzeci „Monta Mocowania do uchwytu
projektora”
D. Etap czwarty „Mocowanie i regulacja si ownika i
wigni”
Str. 6
Uwagi
Str. 8
Str. 9
Str. 10
Strona 2 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
Zawarto
paczek zestawu.
Zestaw sk ada si z 3 lub 2 oddzielnych kartonów w zale no ci od modelu projektora który
dzie zastosowany. Kartony po dostarczeniu nie powinny zawiera widocznych wgniece i
uszkodze je eli takowe zawieraj nale y zg osi to dostawcy, a nast pnie sprawdzi czy elementy
sk adowe nie s uszkodzone.
Po rozpakowaniu kartonów i wyj ciu elementów sk adowych pierwsz
sprawdzenie czy s wszystkie niezb dne elementy:
czynno ci
jest
Karton nr.1 (155x35x10) „Podstawa”
1.
Najd sze elementy czyli nogi z wywierconymi 6 rz dami otworów,
zako czone za lepk
szt.2
2.
rednie pod wzgl dem d ugo ci profile poprzeczne
szt.2
3.
Stopy z wywierconymi otworami w po owie d ugo ci
szt.2
4.
Kó ka
szt.4
5.
ruby d ugie do skr cenia profili
szt.24
6.
ruby krótkie imbusowe
szt.10
7.
Wspornik mocowania nóg
szt.2
Karton nr.2 (105x135x20cm) „Adapter” oraz opcjonalnie nr.3 (65x45x5cm) „Dostawka”
1.
Adapter z regulacj wysoko ci
szt.1
2.
3.
Blokada anty-przewróceniu
Manualny adapter regulacji wysoko ci (standardowo przymocowany do
adaptera)
szt.2
4.
5.
6.
czka do regulacji wysoko ci (standardowo przymocowany do adaptera)
Komplet ruby z podk adk i nakr tk
ruby krótkie imbusowe
szt.1
szt.1
szt.2
szt.16
7.
Pokr a
szt.4
8.
Opcjonalna dostawka do uchwytu projektora
szt.1
Przygotowanie.
Przed przyst pieniem do pracy nale y przygotowa nast puj ce narz dzia:
krzy akowy, klucze p askie o rozmiarach 8,10 i 13, klucz imbusowy 6.
rubokr t
Strona 3 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
Monta .
A. Pierwszym etapem jest skr cenie podstawy jezdnej.
1. Pierwszy krok to przykr cenie za pomoc klucza imbusowego kó ek z hamulcem w
odpowiednio przygotowane miejsca w stopach podstawy.
2. Kolejny krok to skr cenie stóp z nogami. W tym celu w przygotowane otwory w stopach
nale y w
4 d ugie ruby i przykr ci je rubokr tem do tulejek umieszczonych w
nogach. Po zmontowaniu pomi dzy stop a nog powinien by k t prosty. Nale y zwróci
uwag aby tuleje od wzmocnienia z punktu 4. By y skierowane w swoj strone.
3. Teraz nale y przykr ci profile poprzeczne. Jak ju zosta o wspomniane na wst pie, nogi
posiadaj 6 rz dów otworów, gdzie 2 z nich maj po 3 tulejkowane otwory w rz dzie a
pozosta e po 2 bez tulejek. W te otwory umieszczamy ruby i za pomoc rubokr ta
przykr camy do tulejek umieszczonych w profilach poprzecznych. Nale y zwruci uwag na
tuleje umieszczone w oko o 1/3 i 2/3 d ugo ci profilów poprzecznych, po skr ceniu powinny
one by zwrucone w strone wzmocnienia instlowanego w punkcie 4.
Strona 4 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
4. Aby wzmocni konstrukcj podstawy nale y pomi dzy nog , a stop przykr ci za pomoc
trzech rub imbusowych, dodatkowe wzmocnienia. W celu ochrony przed mo liwo ci
przewrócenia si zestawu, za pomoc dwóch pokr te z przodu stopy montowane jest
regulowane zabezpieczenie. Jedno z pokr te s y do blokowania zabezpieczenia w pozycji
opuszczonej (stojak nie ruchomy) i podniesionej (mo liwo przemieszczania stojaka).
Strona 5 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
B. Kolejny etap to zamontowanie adaptera z regulacj wysoko ci.
1. Nale y unie adapter z regulacj wysoko ci i zahaczy go na zaczepach o z
stojaka tak jak przedstawia to poni szy rysunek.
2. Po za
one nogi
eniu adaptera na podstaw nale y przykr ci go czterema rubami imbusowymi.
3. Do adaptera mocuje si manualn regulacj wysoko ci. Przy za eniu e wymagamy
wy szego monta u tablicy wzgl dem pod a (zalecane) , element regulacji instaluj si na
gór adaptera poprzez wsuni cie jego prowadnic w profile adaptera (standardowo ten element
jest dostarczony ju za ony w tej pozycji), natomiast przy potrzebie ni szego monta u
tablicy wzgl dem pod a (nie zalecane), element regulacji instaluje si od spodu adaptera
wsuwaj c jego prowadnice w profile adaptera oraz dodatkowo skr caj c go rubami
imbusowymi.
Strona 6 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
4. Do adaptera przy pomocy do czonych dwóch kompletów rub z podk adkami i nakr tkami,
mocuje si r czk z d wigni umo liwiaj
pneumatyczn regulacje wysoko ci. Do dolnego
profilu adaptera (lub do profilu „manualnej regulacji wysoko ci” w wypadku zainstalowania
manualnej regulacji wysoko ci od spodu) przykr ca si r czk . Je eli w yk si ownika
fabrycznie nie jest pod czony to nie nale y w tym etapie pod cza go do elementu
spustowego.
5. Tablice nale y powiesi ty em w stron adaptera tak aby górna tylnia kraw
tablicy nasz a
na profilowany uchwyt adaptera. A nast pnie skr ci dó tablicy z adapterem za pomoc
dwóch wkr tów dostarczonych wraz z zestawem.
Strona 7 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
C. Nast pnym etapem jest monta uchwytu do projektorów ultra bliskich.
1. Do ty u adaptera przykr cana jest dostawka do uchwytu mocowana na 4 lub 6 rubach
imbusowych w zale no ci od sposobu zamontowania r cznej regulacji wysoko ci, zgodnie z
poni sz ilustracj .
2. Do przymocowanej dostawki nale y zamocowa uchwyt projektora zgodnie z za czon do
niego instrukcj przy pomocy 4 dostarczonych wraz z zestawem rub imbusowych.
Strona 8 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
D. Mocowanie i regulacja si ownika i d wigni r czki adaptera
1. Po zmontowaniu stojaka wraz z adapterem oraz zawieszeniu tablicy i projektora czymy
si ownik z d wigni spustow . Do d wigni spustowej przymocowanej do r czki adaptera
zahaczamy i przykr camy od ty u w yk si ownika przy pomocy klucza nr 8. Nast pnie
zahaczamy w yk si ownika do dolnej cz ci si ownika. Dostosowujemy si dokr cenia
nakr tki w yka tak aby mo na by o swobodnie u ywa d wigni spustowej. Po dostosowaniu
si y nakr tki w yka kontrujemy j nakr tk kontruj
kluczem nr 10.
Strona 9 z 10
Instrukcja monta u Podstawy na kó kach oraz Adaptera z si ownikiem
UWAGA!!!
Monta stojaka nale y przeprowadzi zgodnie ze wskazanymi w powy szej instrukcji
czynno ciami i ich kolejno ci .
W celu unikni cia niebezpiecze stwa zwi zanego z wywróceniem si zestawu, powy sze
czynno ci powinny by wykonywane przez dwie osoby.
Wszystkie czynno ci nale y wykonywa przy zablokowanych hamulcach przy kó kach oraz
onych i ci ni tych drewnianych ogranicznikach.
Na tablicy nie nale y wiesza ci kich przedmiotów.
Stopie wysuni cia si ownika b dzie mo na regulowa dopiero przy ostatnim etapie
monta u podstawy z adapterem tak inaczej dopiero po instalacji tablicy i projektora.
Nie nale y regulowa si ownika we wcze niejszych etapach monta u lub/i bez powieszonej
tablicy i projektora.
Strona 10 z 10
