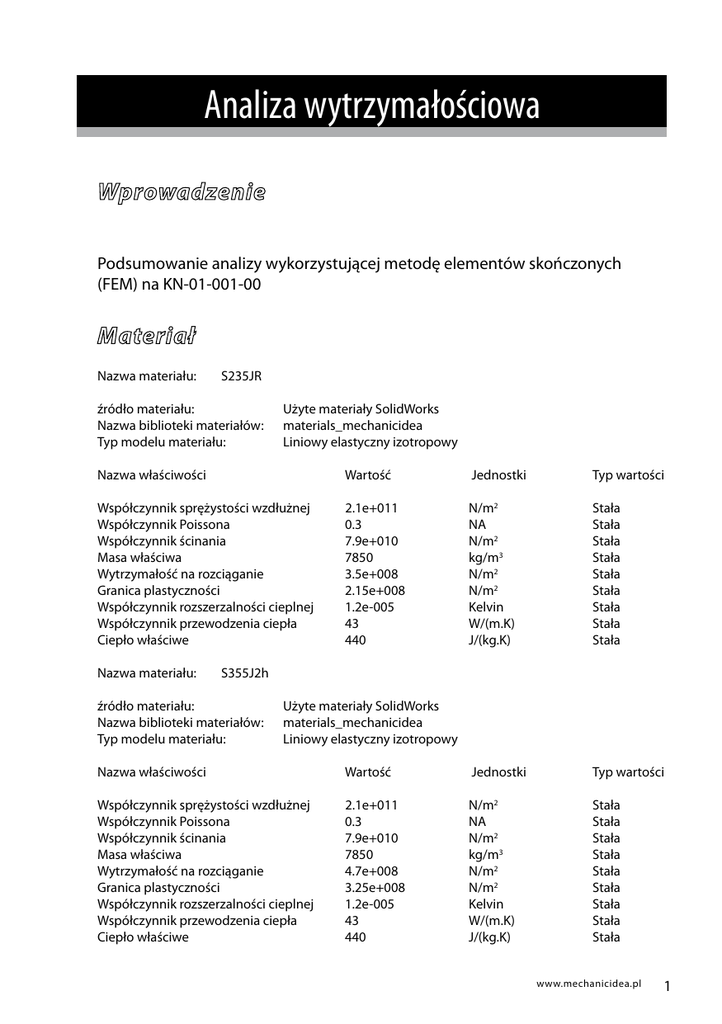

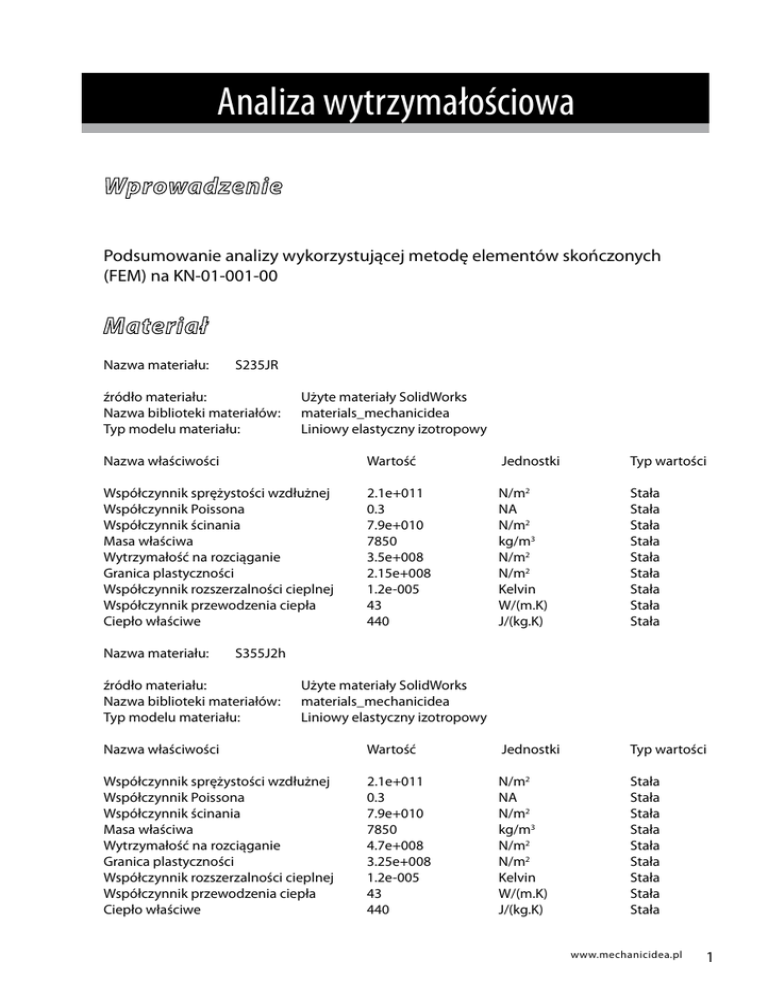

Analiza wytrzymałościowa
Podsumowanie analizy wykorzystującej metodę elementów skończonych
(FEM) na KN-01-001-00
Nazwa materiału: S235JR
źródło materiału: Użyte materiały SolidWorks
Nazwa biblioteki materiałów: materials_mechanicidea
Typ modelu materiału: Liniowy elastyczny izotropowy
Nazwa właściwości Wartość
Jednostki
Typ wartości
Współczynnik sprężystości wzdłużnej
Współczynnik Poissona Współczynnik ścinania Masa właściwa Wytrzymałość na rozciąganie Granica plastyczności Współczynnik rozszerzalności cieplnej Współczynnik przewodzenia ciepła Ciepło właściwe 2.1e+011 0.3
7.9e+010 7850
3.5e+008
2.15e+008 1.2e-005 43 440 N/m2
NA
N/m2 kg/m3
N/m2
N/m2 Kelvin W/(m.K) J/(kg.K) Stała
Stała
Stała
Stała
Stała
Stała
Stała
Stała
Stała
Nazwa materiału: S355J2h
źródło materiału: Użyte materiały SolidWorks
Nazwa biblioteki materiałów: materials_mechanicidea
Typ modelu materiału: Liniowy elastyczny izotropowy
Nazwa właściwości Wartość
Jednostki
Typ wartości
Współczynnik sprężystości wzdłużnej
Współczynnik Poissona Współczynnik ścinania Masa właściwa Wytrzymałość na rozciąganie Granica plastyczności Współczynnik rozszerzalności cieplnej Współczynnik przewodzenia ciepła Ciepło właściwe 2.1e+011 0.3
7.9e+010 7850
4.7e+008
3.25e+008 1.2e-005 43 440 N/m2
NA
N/m2 kg/m3
N/m2
N/m2 Kelvin W/(m.K) J/(kg.K) Stała
Stała
Stała
Stała
Stała
Stała
Stała
Stała
Stała
www.mechanicidea.pl
1
Analiza wytrzymałościowa
Analiza wytrzymałościowa
Umocowanie
Utwierdzenie na 22 ścianach typ nieruchomy.
Nacisk
20 ściany z Ciśnieniem 1e+005 N/m2 wzdłuż kierunku normalnego do wybranej ściany Obciążanie sekwencyjne Grawitacja prostopadle w stosunku do powierzchni obciążonej i z przyspieszeniem
ziemskim -9.81 m/s2 normalnie do płaszczyzny odniesienia.
Informacje siatki
Typ siatki:
Użyta siatka: Automatyczne przejście: Gładka ściana: Rozmiar jakobianu:
Rozmiar elementu:
Tolerancja: Jakość:
Liczba elementów:
Liczba węzłów:
Siatka bryłowa
Standardowy
Wyłączone
Włączone
4
28.643 mm
1.4322 mm
Wysoka
317853
617294
Nazwa modelu : KN-01-001-00
Nazwa badania : Badanie 1
Typ wykresu : Statyczne naprężenie węzłowe
Skala deformacji : 200
Siły reakcji
Zestaw wyboru
Cały obiekt
Jednostki
N
Suma X Suma Y
-1.17636 73161.2
Suma Z
-0.373097
Wypadkowa
73161.2
Siły swobodnego obiektu
Zestaw wyboru Cały obiekt Jednostki
N Momenty swobodnego obiektu
Zestaw wyboru Cały obiekt 2
Jednostki Nm www.mechanicidea.pl
Suma X Suma Y
-0.0023334 -0.228684
Suma X Suma Y 0
0
Suma Z 0.0129147 Suma Z
0 Wypadkowa
0.22906
Wypadkowa
1e-033
www.mechanicidea.pl
3
Analiza wytrzymałościowa
Nazwa modelu : KN-01-001-00
Nazwa badania : Badanie 1
Typ wykresu : Statyczne przemieszczenie
Skala deformacji : 200
4
www.mechanicidea.pl
Analiza wytrzymałościowa
Nazwa modelu : KN-01-001-00
Nazwa badania : Badanie 1
Typ wykresu : Kontrola projektu
Max naprężenie zredukowane wg Misesa
Rozkład współczynnika bezpieczeństwa (FOS) min FOS = 2,006
www.mechanicidea.pl
5
Stanowisko przepłukiwania „BIG BAG”
Kraków ul. Reymonta17
+48 504-107-399
www.mechanicidea.pl
Kraków 2009
