PW SUSZ opis teletechnika Smolko - przetargi.plk-sa.pl

E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława

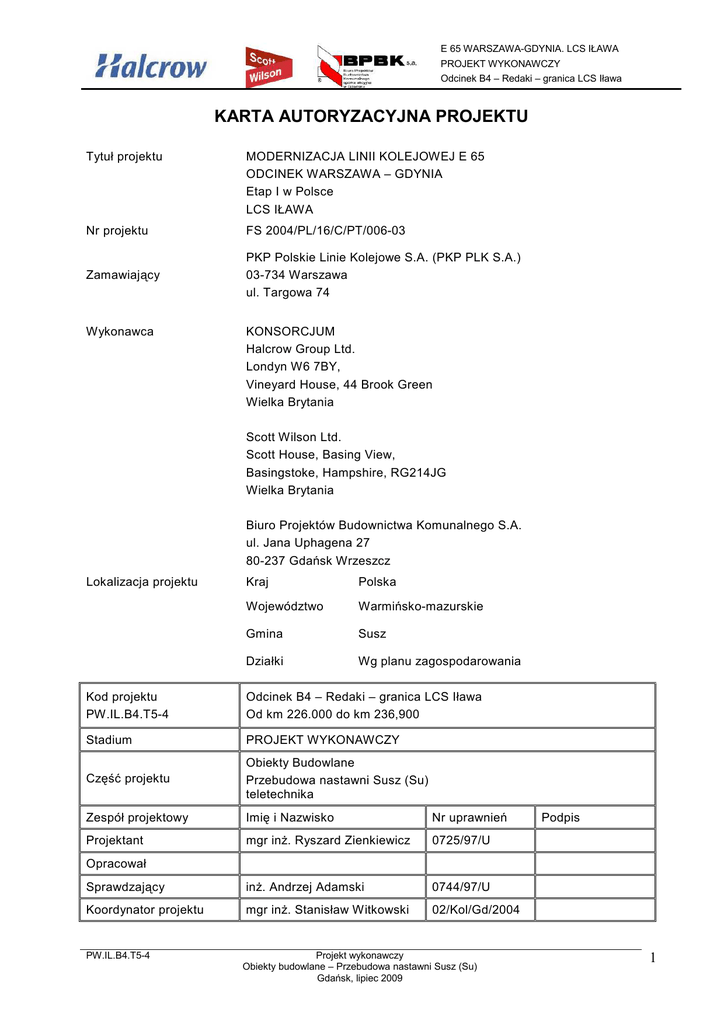

KARTA AUTORYZACYJNA PROJEKTU
Tytuł projektu
MODERNIZACJA LINII KOLEJOWEJ E 65
ODCINEK WARSZAWA – GDYNIA
Etap I w Polsce
LCS IŁAWA
Nr projektu
FS 2004/PL/16/C/PT/006-03
Zamawiający
PKP Polskie Linie Kolejowe S.A. (PKP PLK S.A.)
03-734 Warszawa
ul. Targowa 74
Wykonawca
KONSORCJUM
Halcrow Group Ltd.
Londyn W6 7BY,
Vineyard House, 44 Brook Green
Wielka Brytania
Scott Wilson Ltd.
Scott House, Basing View,
Basingstoke, Hampshire, RG214JG
Wielka Brytania
Biuro Projektów Budownictwa Komunalnego S.A.
ul. Jana Uphagena 27
80-237 Gdańsk Wrzeszcz
Lokalizacja projektu
Kraj
Polska
Województwo
Warmińsko-mazurskie
Gmina
Susz
Działki
Wg planu zagospodarowania
Kod projektu
PW.IL.B4.T5-4
Odcinek B4 – Redaki – granica LCS Iława
Od km 226.000 do km 236,900
Stadium
PROJEKT WYKONAWCZY
Część projektu
Obiekty Budowlane
Przebudowa nastawni Susz (Su)
teletechnika
Zespół projektowy
Imię i Nazwisko
Nr uprawnień
Projektant
mgr inŜ. Ryszard Zienkiewicz
0725/97/U
Sprawdzający
inŜ. Andrzej Adamski
0744/97/U
Koordynator projektu
mgr inŜ. Stanisław Witkowski
02/Kol/Gd/2004
Podpis
Opracował
PW.IL.B4.T5-4
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
1
E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława
Zawartość dokumentacji
Kod projektu
Nazwa projektu
PW.IL.B4.T1-1
Plan zagospodarowania terenu
PW-IL.B4.T2
Układ torowy
PW.IL.B4.T3
Perony
PW.IL.B4.T4
Układ drogowy i przejazdy
PW.IL.B4.T5
Obiekty budowlane
PW.IL.B4.T5-4
Przebudowa nastawni Susz (Su)
PW.IL.B4.T6
Obiekty InŜynieryjne
PW.IL.B4.T7
Sieci i obiekty sanitarne
PW.IL.B4.T8
Sieć Trakcyjna z zasilaniem i sterowaniem
PW.IL.B4.T9
Linia odbiorów nietrakcyjnych
PW.IL.B4.T10
Elektroenergetyka nietrakcyjna
PW.IL.B4.T11
Sterowanie Ruchem Kolejowym
PW.IL.B4.T12
Telekomunikacja
PW.IL.B4.T5-4
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
2
E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława
ZAWARTOŚĆ OPRACOWANIA
I.
OPIS TECHNICZNY ..................................................................................5
Podstawa opracowania ................................................................................................. 5
Zakres opracowania ...................................................................................................... 5
Instalacje teletechniczne w budynku nastawni Susz [Su] ......................................... 5
ZAŁĄCZNIKI ................................................................................................................... 7
PW.IL.B4.T5-4
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
3
E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława
II Część rysunkowa
Rys nr
T1.
Rozmieszczenie urządzeń teletechnicznych w budynku
byłej nastawni Susz
PW.IL.B4.T5-4
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
4
E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława
I.
OPIS TECHNICZNY
Podstawa opracowania
- Projekt wykonawczy, teczka PW.IL.B4.T12 - Telekomunikacja
Zakres opracowania
Niniejsza dokumentacja stanowi wyciąg z projektu wykonawczego branŜy
telekomu- nikacyjnej dla stacji Susz i dotyczy zagospodarowania budynku
nastawni.
Instalacje teletechniczne w budynku nastawni Susz [Su]
W budynku b. nastawni Susz km 233.090 projektowana jest instalacja urządzeń
srk.
W związku z tym do budynku wprowadzone będą następujące kable:
- kabel szlakowy Z-XOTKtsd36J [wejście – wyjście]
- kabel XzTKMXpw 25x4x0,8 [odgałęzienie kabla szlakowego 70x2]
- kabel XzTKMXpw 5x4x0,8 [łącznik od zewnętrznej szafy kablowej TK].
W budynku b. nastawni Su zainstalować:
przełącznicę światłowodową ODF wraz z osprzętem o pojemności dla 180
włókien
centralkę p. poŜarową z czujkami sygnalizacji poŜaru oraz oraz stałym
urządzeniem gaśniczym dla pomieszczeń z urządzeniami srk i teletech nicznymi
centralkę p. włamaniową z czujnikami ruchu
przełącznica naścienna MDF (10 łączówek rozłącznych 10 parowych).
Przy zabezpieczaniu przeciwpoŜarowym niektórych pomieszczeń nastawni naleŜy się
kierować następującymi zasadami :
- w przypadku pomieszczeń w nastawniach [tam gdzie na pewno będą komputery]
naleŜy stosować wyłącznie stałe urządzenia gaśnicze [SUG] na gazy obojętne lub
zamienniki halonu
- w przypadku zainstalowania w kontenerach komputerów równieŜ naleŜy stosować
wyłącznie stałe urządzenia gaśnicze na gazy obojętne lub zamienniki halonu
- pomieszczenia bez urządzeń komputerowych mogą być zabezpieczone generatorami
aerozolowymi
PW.IL.B4.T5-4
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
5
E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława
- w przypadku zastosowania w pomieszczeniach klimatyzacji lub wentylacji
mechanicznej stałe urządzenie gaśnicze powinno posiadać sprzęŜenie z tymi
urządzeniami, aby w przypadku poŜaru i zadziałania SUG środek gaśniczy nie był
wyrzucany prze instalację na zewnątrz [lub wciągany do wnętrza klimatyzatora]
- SUG powinno posiadać aktualne dopuszczenie krajowe do stosowania w ochronie
przeciwpoŜarowej
- SUG powinno być zamontowane zgodnie z warunkami technicznymi określonymi w
dokumentach dopuszczających urządzenie do stosowania.
W budynku b. nastawni zostaną zdemontowane istniejące urządzenia :
- centralka dyspozytorska z zasilaniem
- radiotelefony łączności pociągowej i drogowej [pozostawia się maszty
antenowe]
- wzmacniacz rozgłoszeniowy z pulpitem mikrofonowym
- aparat telefoniczny SELTON.
Projektuje się zakup 2 kompletów stacji bazowych dla systemu zdalnego
sterowania sieciami radiołączności w paśmie 150 MHz wyposaŜonych w moduły
nadawczo – odbiorcze dla sieci radiołączności pociągowej i drogowej z
konsolami sterującymi do obsługi zdalnej z LCS Iława. Dla połączenia urządzeń
zdalnego sterowania w LCS Iława i w bud. stacyjnym w Suszu wykorzystać
kabel TKD 93x2 relacji Warszawa – Gdynia lub projektowany kabel
optotelekomunikacyjny OTK36J [w zaleŜności od zastosowanych typów
urządzeń zdalnego sterowania radiotelefonami].
Opracował
mgr inŜ. Ryszard
Zienkiewicz
PW.IL.B4.T5-4
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
6
E 65 WARSZAWA-GDYNIA. LCS IŁAWA
PROJEKT WYKONAWCZY
Odcinek B4 – Redaki – granica LCS Iława
ZAŁĄCZNIKI
Załącznik nr 1
Oświadczam, iŜ zakres Projektu Wykonawczego dla zadania:
Modernizacja linii kolejowej E 65 odcinek Warszawa – Gdynia,
Etap I w Polsce
LCS Iława
Odcinek B4 – Redaki – granica LCS Iława km 226,000 -236,900
Przebudowa nastawni Susz (Su)
kod projektu: PW.IL.B4.T5-4
w branŜy teletechnicznej:
oświadczają, iŜ projekt został wykonany zgodnie z projektem budowlanym.
PROJEKTANT
SPRAWDZAJĄCY
mgr inŜ. Ryszard Zienkiewicz
upr. 0725/97/U
PW.IL.B4.T5-4
inŜ. Andrzej Adamski
upr. 0744/97/U
Projekt wykonawczy
Obiekty budowlane – Przebudowa nastawni Susz (Su)
Gdańsk, lipiec 2009
7
