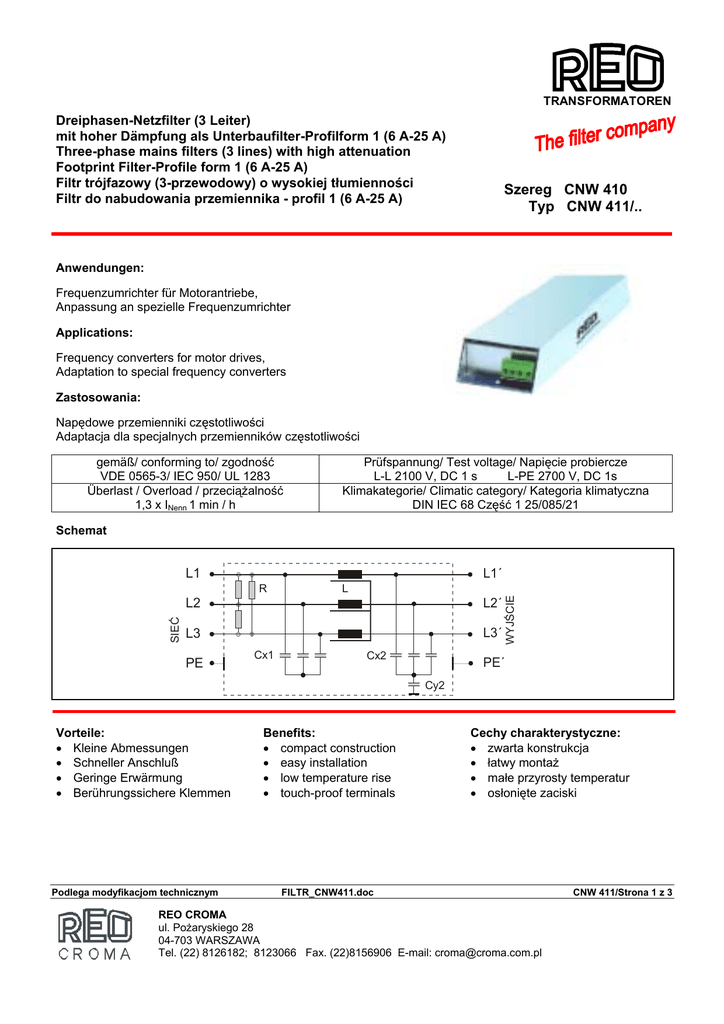

Karta katalogowa CNW 411

TRANSFORMATOREN
Dreiphasen-Netzfilter (3 Leiter)
mit hoher Dämpfung als Unterbaufilter-Profilform 1 (6 A-25 A)
Three-phase mains filters (3 lines) with high attenuation
Footprint Filter-Profile form 1 (6 A-25 A)
Filtr trójfazowy (3-przewodowy) o wysokiej tłumienności
Filtr do nabudowania przemiennika - profil 1 (6 A-25 A)
Szereg CNW 410
Typ CNW 411/..
Anwendungen:
Frequenzumrichter für Motorantriebe,
Anpassung an spezielle Frequenzumrichter
Applications:
Frequency converters for motor drives,
Adaptation to special frequency converters
Zastosowania:
Napędowe przemienniki częstotliwości
Adaptacja dla specjalnych przemienników częstotliwości
gemäß/ conforming to/ zgodność
VDE 0565-3/ IEC 950/ UL 1283
Überlast / Overload / przeciążalność
1,3 x INenn 1 min / h
Prüfspannung/ Test voltage/ Napięcie probiercze
L-L 2100 V, DC 1 s
L-PE 2700 V, DC 1s
Klimakategorie/ Climatic category/ Kategoria klimatyczna
DIN IEC 68 Część 1 25/085/21
Schemat
L1
L1´
L
L2
L2´
L3
L3´
PE
Cx1
Cx2
WYJŚCIE
SIEĆ
R
PE´
Cy2
Vorteile:
• Kleine Abmessungen
• Schneller Anschluß
• Geringe Erwärmung
• Berührungssichere Klemmen
Podlega modyfikacjom technicznym
Benefits:
• compact construction
• easy installation
• low temperature rise
• touch-proof terminals
Cechy charakterystyczne:
• zwarta konstrukcja
• łatwy montaż
• małe przyrosty temperatur
• osłonięte zaciski
FILTR_CNW411.doc
REO CROMA
ul. Pożaryskiego 28
04-703 WARSZAWA
Tel. (22) 8126182; 8123066 Fax. (22)8156906 E-mail: [email protected]
CNW 411/Strona 1 z 3
TRANSFORMATOREN
Technische Daten • Technical data • Dane techniczne
Frequenz: 50/60 Hz
Die Installation ist denkbar
einfach. Der Frequenzumrichter wird mit
Schrauben an den Filter
montiert. Hierzu sind im
Filter bereits Gewinde
vorbereitet. Die Leitung
des Filters wird direkt an
die Klemmen des
Frequenzumrichters
angeschlossen. Der Filter
selbst wird mit zwei
zusätzlichen Schrauben
befestigt.
Nennstrom
Rated current
Prąd znamionowy
[A]
Ableitstrom
Leakage current
Prąd upływu
[mA]
3x 6
3 x 10
3 x 16
3 x 25
<20
<20
<20
<20
Frequency: 50/60 Hz
The installation is very
simple. The filter is
provided with threads for
the assembly to the
frequency drive by using
screws. The filter cable is
connected direct to the
terminal of the frequency
drive. The filter itself is
fixed with two additional
screws.
ΣCx
ΣCy
L
R
[µF]
[µF]
[mH]
[kΩ]
3
1,5
2,5
2
560
560
560
560
3
3
3
3
1
1
1
1
Częstotliwość: 50/60 Hz
Bardzo łatwy montaż. Filtr
posiada nagwintowane
otwory do montażu
przemiennika przy pomocy
śrub. Przewód filtru jest
łączony bezpośrednio do
zacisków przemiennika
częstotliwości. Sam filtr
jest wyposażony w dwie
dodatkowe śruby.
PE
L1
L2
L3
TRANSFORMATOREN
CNW 412 / 16
3x440 VAC / 50 - 60 Hz / 16 A @45 °C
PE'
(grün-ge lb )
L1'
L2'
L3'
symetryczne
asymetryczne
[dB]
100
Typische Dämpfung
Typical attenuation
Typowa charakterystyka
Frequenzumrichter
Last (LO AD)
[Frequenzumrichter]
CNW 411/6
CNW 411/10
CNW 411/16
CNW 411/25
Nennspannung
Rated voltage
Napięcie
znamionowe
[V]
3 x 440 V
3 x 440 V
3 x 440 V
3 x 440 V
Netz (LINE)
Typ
80
60
40
20
0
.15
Podlega modyfikacjom technicznym
FILTR_CNW411.doc
1
10
30
[MHz]
CNW 411/Strona 2 z 3
TRANSFORMATOREN
Maßbild • Dimension Drawing • Wymiary
50
100
340
320
4 x 2,5 mm
M5
D=6
16
D=6
2
M5
302,5
370
Andere FU Befestigungsmaße möglich. • Other fixing dimensions possible. • Możliwe wykonania z innymi otworami do
mocowania.
