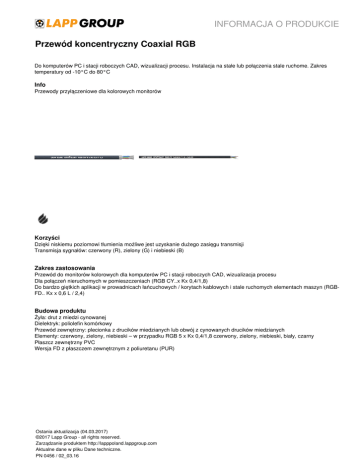

INFORMACJA O PRODUKCIE Przewód koncentryczny Coaxial RGB

INFORMACJA O PRODUKCIE
Przewód koncentryczny Coaxial RGB
Do komputerów PC i stacji roboczych CAD, wizualizacji procesu. Instalacja na stałe lub połączenia stale ruchome. Zakres
temperatury od -10°C do 80°C
Info
Przewody przyłączeniowe dla kolorowych monitorów
Korzyści
Dzięki niskiemu poziomowi tłumienia możliwe jest uzyskanie dużego zasięgu transmisji
Transmisja sygnałów: czerwony (R), zielony (G) i niebieski (B)
Zakres zastosowania
Przewód do monitorów kolorowych dla komputerów PC i stacji roboczych CAD, wizualizacja procesu
Dla połączeń nieruchomych w pomieszczeniach (RGB CY..x Kx 0,4/1,8)
Do bardzo giętkich aplikacji w prowadnicach łańcuchowych / korytach kablowych i stale ruchomych elementach maszyn (RGBFD.. Kx x 0,6 L / 2,4)
Budowa produktu
Żyła: drut z miedzi cynowanej
Dielektryk: poliolefin komórkowy
Przewód zewnętrzny: plecionka z drucików miedzianych lub obwój z cynowanych drucików miedzianych
Elementy: czerwony, zielony, niebieski – w przypadku RGB 5 x Kx 0,4/1,8 czerwony, zielony, niebieski, biały, czarny
Płaszcz zewnętrzny PVC
Wersja FD z płaszczem zewnętrznym z poliuretanu (PUR)
Ostania aktualizacja (04.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
INFORMACJA O PRODUKCIE
Przewód koncentryczny Coaxial RGB
Dane techniczne
Klasyfikacja:
ETIM 5.0 Class-ID: EC000019
Opis klasy ETIM 5.0: Kabel koncentryczny
Pojemność robocza:
60 nF/km
Minimalny promień gięcia:
15 x średnica zewnętrzna
Impedancja falowa:
75 Om
Zakres temperatury:
-10°C do +80°C
Połączenia sporadycznie ruchome: od -5°C do +70°C
Wskazówka
Wszystkie podane wartości dotyczące produktów są wartościami nominalnymi (o ile nie wskazano inaczej). Inne wartości, takie
jak np. tolerancje mogą być przedstawione na zamówienie (jeżeli są dostępne i przeznaczone do publikacji).
Standardowe odcinki proszę sprawdzić na: www.lapppolska.pl
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych
produktów.
* Podane ceny to ceny netto bez podatku VAT i dodatkowych opłat. Sprzedaż klientom biznesowym.
Ostania aktualizacja (04.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
Powered by TCPDF (www.tcpdf.org)
Oznaczenie wyrobu
Maksymalna średnica zewnętrzna
[mm]
Indeks miedzi [kg/km]
Waga [kg/km]
0034245
RGB CY 3 x Kx 0,4/1,8 + 3 x 0,25
8
51
97
0034246
RGB DY 5 x Kx 0,4/1,8
9,7
60
132
10,8
29
100
Fixed installation
Zastosowania giętkie i bardzo giętkie
0034247
RGB-FD 3 x Kx 0,6L/2,4
Przewód koncentryczny Coaxial RGB
Ostania aktualizacja (04.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
INFORMACJA O PRODUKCIE
Powered by TCPDF (www.tcpdf.org)
Numer katalogowy
