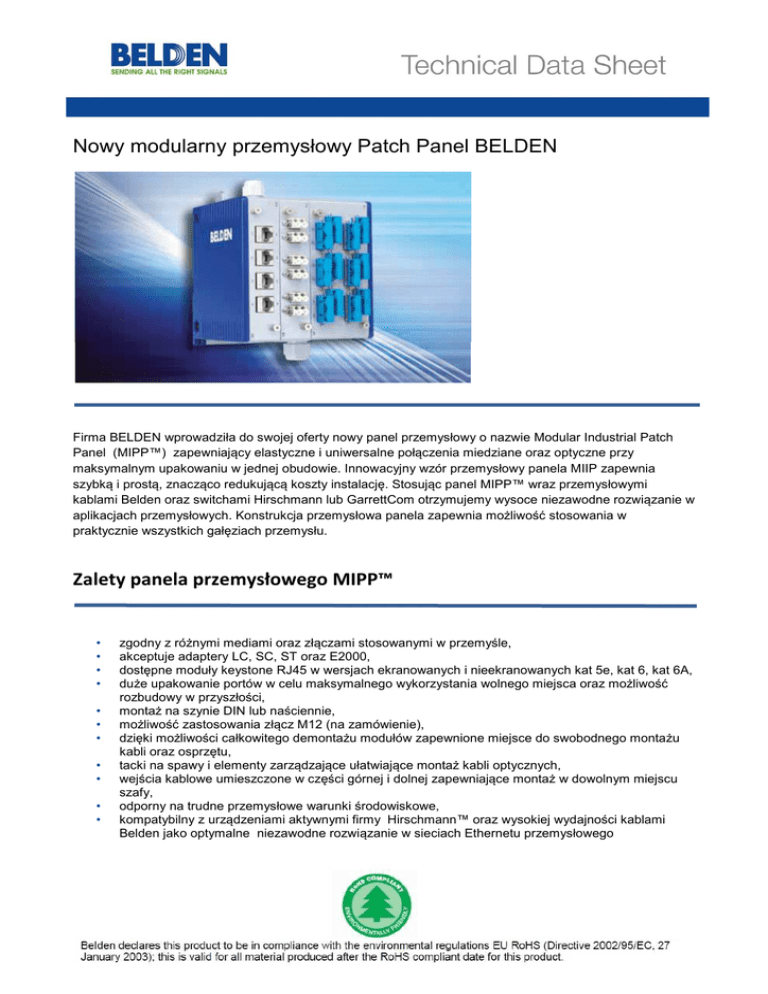

Nowy modularny przemysłowy Patch Panel BELDEN
Firma BELDEN wprowadziła do swojej oferty nowy panel przemysłowy o nazwie Modular Industrial Patch
Panel (MIPP™) zapewniający elastyczne i uniwersalne połączenia miedziane oraz optyczne przy
maksymalnym upakowaniu w jednej obudowie. Innowacyjny wzór przemysłowy panela MIIP zapewnia
szybką i prostą, znacząco redukującą koszty instalację. Stosując panel MIPP™ wraz przemysłowymi
kablami Belden oraz switchami Hirschmann lub GarrettCom otrzymujemy wysoce niezawodne rozwiązanie w
aplikacjach przemysłowych. Konstrukcja przemysłowa panela zapewnia możliwość stosowania w
praktycznie wszystkich gałęziach przemysłu.
Zalety panela przemysłowego MIPP™
•
•
•
•
•
•
•
•
•
•
•
zgodny z różnymi mediami oraz złączami stosowanymi w przemyśle,
akceptuje adaptery LC, SC, ST oraz E2000,
dostępne moduły keystone RJ45 w wersjach ekranowanych i nieekranowanych kat 5e, kat 6, kat 6A,
duże upakowanie portów w celu maksymalnego wykorzystania wolnego miejsca oraz możliwość
rozbudowy w przyszłości,
montaż na szynie DIN lub naściennie,
możliwość zastosowania złącz M12 (na zamówienie),
dzięki możliwości całkowitego demontażu modułów zapewnione miejsce do swobodnego montażu
kabli oraz osprzętu,
tacki na spawy i elementy zarządzające ułatwiające montaż kabli optycznych,
wejścia kablowe umieszczone w części górnej i dolnej zapewniające montaż w dowolnym miejscu
szafy,
odporny na trudne przemysłowe warunki środowiskowe,
kompatybilny z urządzeniami aktywnymi firmy Hirschmann™ oraz wysokiej wydajności kablami
Belden jako optymalne niezawodne rozwiązanie w sieciach Ethernetu przemysłowego
Dane techniczne
Typ obudowy i opis
Opis
Ilość pojedynczych
modułów
Konstrukcja mechaniczna
Materiał obudowy
Wymiary (szer.x wys.x
gł.)
Wymiary z adapterami
oraz dławnicą,
max(wys.xgł.)
Montaż
Przybliżona waga ( wraz
z modułami)
Klasa IP
Typ modułu i opis
Typ modułu
opis
Konstrukcja mechaniczna
Materiał
Typ adaptera/modułu
Keyestone
Wejście kabla
Maksymalna średnica kabla
Typ kabla
Akcesoria
Pigtaile
złącza
Przemysłowy Modularny patch panel, szyna DIN
1
2
3
4
5
6
aluminuim
42 x 138 x 122 mm
72 x 138 x 122 mm
102 x 138 x 122 mm
132 x 138 x 122 mm
162 x 138 x 122 mm
165 x 133 mm
165 x 133 mm
165 x 133 mm
165 x 133 mm
165 x 133 mm
192 x 138 x 122
mm
165 x 133 mm
Szyna DIN
500 g
800 g
1100 g
1400 g
1700 g
2000 g
pojedynczy
6 x LC Duplex
podwójny
12 x SC Duplex
podwójny
12 x LC Duplex
pojedynczy
4 x RJ45 Keystone
bez ekranu
pojedynczy
4 x RJ45 Keystone
ekranowany
• niebieski adapter
SC OS2 UPC zirconia
ceramiczna
• beżowy adapter SC
OM1/OM2 PC
phosphor bronze
• adapter bezbarwny
SC adapter OM3/OM4
PC zirconia
ceramiczna
• niebieski adapter
SC OS2 UPC
zirconia ceramiczna
• beżowy adapter
SC OM1/OM2 PC
phosphor bronze
• adapter bezbarwny
SC adapter
OM3/OM4 PC
zirconia ceramiczna
• niebieski adapter
SC OS2 UPC
zirconia ceramiczna
• beżowy adapter SC
OM1/OM2 PC
phosphor bronze
• adapter bezbarwny
SC adapter
OM3/OM4 PC
zirconia ceramiczna
• Moduł kat 5e,
Keyconnect
AX101310, czarny
• moduł kat. 6+ ,
Keyconnect
AX101321, czarny
• moduł
kat.6A/10GX,
Keyconnect
AX102283, czarny
Dławnica M16
10 mm
Luźna tuba,
minibreakout
lub breakout
kable do 12 włókien
Dławnica M16
10 mm
Luźna tuba,
minibreakout
lub breakout
kable do 12 włókien
Dławnica M20
13 mm
Luźna tuba,
minibreakout
lub breakout
kable do 24 włókien
Dławnica M20
13 mm
Luźna tuba,
minibreakout
lub breakout
kable do 24 włókien
4 x 7,5 mm
• kat. 5e UTP
• kat .6 UTP
• kat. 6A UTP
• moduł kat.5e
ekranowany,
Keyconnect
AX104595,
Metalowy
• moduł kat. 6+
ekranowany ,
Keyconnect
AX104596,
metalowy
• moduł
kat.6A/10GX
ekranowany ,
Keyconnect
AX104562,
metalowy
4 x 7,5 mm
• kat. 5e STP
• kat. 6 STP
• kat. 6A STP
• kat. 7 STP
1 opak. 12 pigtaili
900 um, 0,6 m w
12 różnych
kolorach :
• SC/UPC SM
9/125, OS2
• SC/PC MM
62.5/125,
OM1
• SC/PC MM
50/125, OM2
• SC/PC MM
50/125, OM3
• SC/PC MM
50/125, OM4
1 opak. 12 pigtaili 900
um, 0,6 m w
12 różnych kolorach :
• SC/UPC SM 9/125,
OS2
• SC/PC MM
62.5/125,
OM1
• SC/PC MM 50/125,
OM2
• SC/PC MM 50/125,
OM3
• SC/PC MM 50/125,
OM4
2 opak. 12 pigtaili
900 um, 0,6 m w
12 różnych kolorach
:
• SC/UPC SM
9/125, OS2
• SC/PC MM
62.5/125,
OM1
• SC/PC MM
50/125, OM2
• SC/PC MM
50/125, OM3
• SC/PC MM
50/125, OM4
2 opak. 12 pigtaili
900 um, 0,6 m w
12 różnych kolorach :
• SC/UPC SM 9/125,
OS2
• SC/PC MM
62.5/125,
OM1
• SC/PC MM 50/125,
OM2
• SC/PC MM 50/125,
OM3
• SC/PC MM 50/125,
OM4
-
-
12 złącz
SC, 900 um:
• SM 9/125, OS2,
niebieskie,
AX104247
• MM 62.5/125,
OM1, beżowe,
AX104244
• MM 50/125, OM2,
czarne, AX104245
• MM 50/125,
OM3/OM4,
bezbarwne,
AX104246
12 złącz LC, 900 um:
• SM 9/125, OS2,
niebieskie,
AX104243
• MM 62.5 um,
OM1,beżowe,
AX104240
• MM 50 um , OM2,
czarne, AX104241
• MM 50 um, OM3/
OM4, bezbarwne,
AX104242
24 złącza
SC, 900 um:
• SM 9/125, OS2,
niebieskie,
AX104247
• MM 62.5/125,
OM1, beżowe,
AX104244
• MM 50/125, OM2,
czarne, AX104245
• MM 50/125,
OM3/OM4,
bezbarwne,
AX104246
24 złącza LC, 900
um:
• SM 9/125, OS2,
niebieskie,
AX104243
• MM 62.5 um,
OM1,beżowe,
AX104240
• MM 50 um , OM2,
czarne, AX104241
• MM 50 um, OM3/
OM4, bezbarwne,
AX104242
-
-
IP20
pojedynczy
6 x SC Duplex
Aluminium
• niebieski adapter
SC OS2 UPC
zirconia
ceramiczna
• beżowy adapter
SC OM1/OM2 PC
phosphor bronze
• adapter
bezbarwny SC
adapter OM3/OM4
PC zirconia
ceramiczna
Panel MIPP można dowolnie skonfigurować na etapie zamawiania wykorzystując:
• pojedyncze moduły
– 6 x adapter SC duplex (aż do 12 połączeń optycznych)
– 6 x adapter LC duplex (aż do 12 połączeń optycznych)
– 4 x RJ45 moduły keystone
• podwójne moduły
– 12 x adapter SC duplex (aż do 24 połączeń optycznych)
– 12 x adapter LC duplex (aż do 24 połączeń optycznych)
