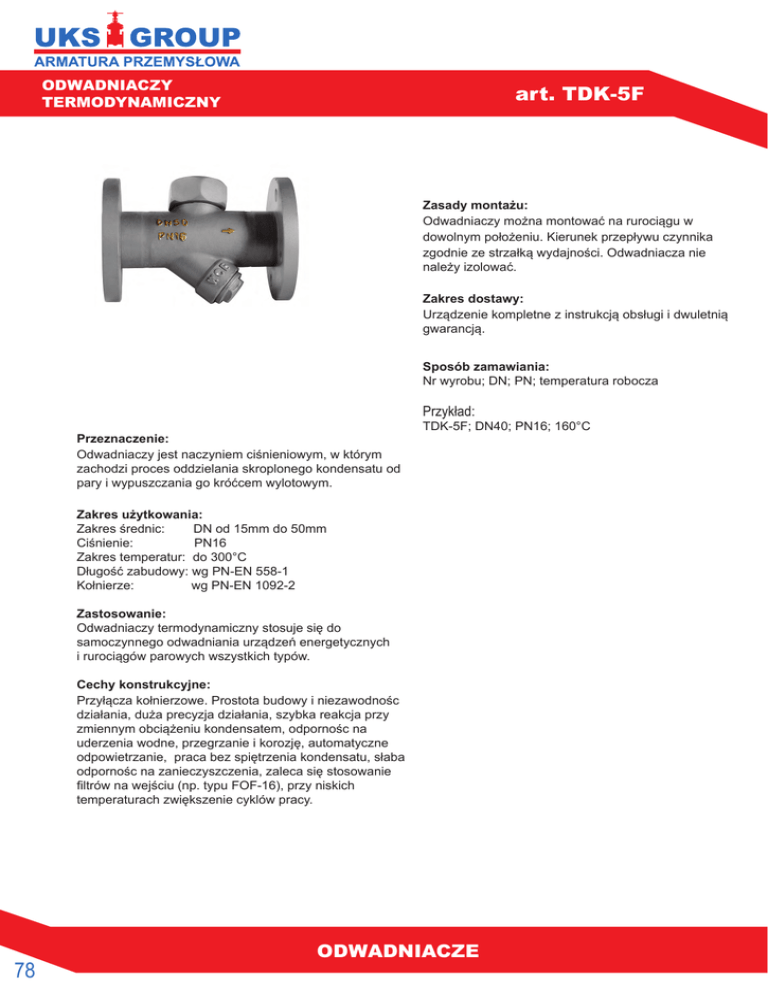

art. TDK-5F

ODWADNIACZY
TERMODYNAMICZNY
art. TDK-5F
Zasady montażu:
Odwadniaczy można montować na rurociągu w
dowolnym położeniu. Kierunek przepływu czynnika
zgodnie ze strzałką wydajności. Odwadniacza nie
należy izolować.
Zakres dostawy:
Urządzenie kompletne z instrukcją obsługi i dwuletnią
gwarancją.
Sposób zamawiania:
Nr wyrobu; DN; PN; temperatura robocza
Przykład:
Przeznaczenie:
Odwadniaczy jest naczyniem ciśnieniowym, w którym
zachodzi proces oddzielania skroplonego kondensatu od
pary i wypuszczania go króćcem wylotowym.
TDK-5F; DN40; PN16; 160°C
Zakres użytkowania:
Zakres średnic:
DN od 15mm do 50mm
Ciśnienie:
PN16
Zakres temperatur: do 300°C
Długość zabudowy: wg PN-EN 558-1
Kołnierze:
wg PN-EN 1092-2
Zastosowanie:
Odwadniaczy termodynamiczny stosuje się do
samoczynnego odwadniania urządzeń energetycznych
i rurociągów parowych wszystkich typów.
Cechy konstrukcyjne:
Przyłącza kołnierzowe. Prostota budowy i niezawodnośc
działania, duża precyzja działania, szybka reakcja przy
zmiennym obciążeniu kondensatem, odpornośc na
uderzenia wodne, przegrzanie i korozję, automatycznе
odpowietrzanie, praca bez spiętrzenia kondensatu, słaba
odpornośc na zanieczyszczenia, zaleca się stosowanie
filtrów na wejściu (np. typu FOF-16), przy niskich
temperaturach zwiększenie cyklów pracy.
78
ODWADNIACZE
ODWADNIACZY
TERMODYNAMICZNY
art. TDK-5F
Charakterystyka wydajności
Wymiary i masy odwadniaczy
TDK-5F
DN
ODWADNIACZE
H
Waga
(kg)
L
H1
15
150
108
48
3,0
20
150
110
48
4,0
25
160
120
53
5,0
32
230
146
65
6,0
40
230
146
65
7,5
50
230
172
76
9,5
