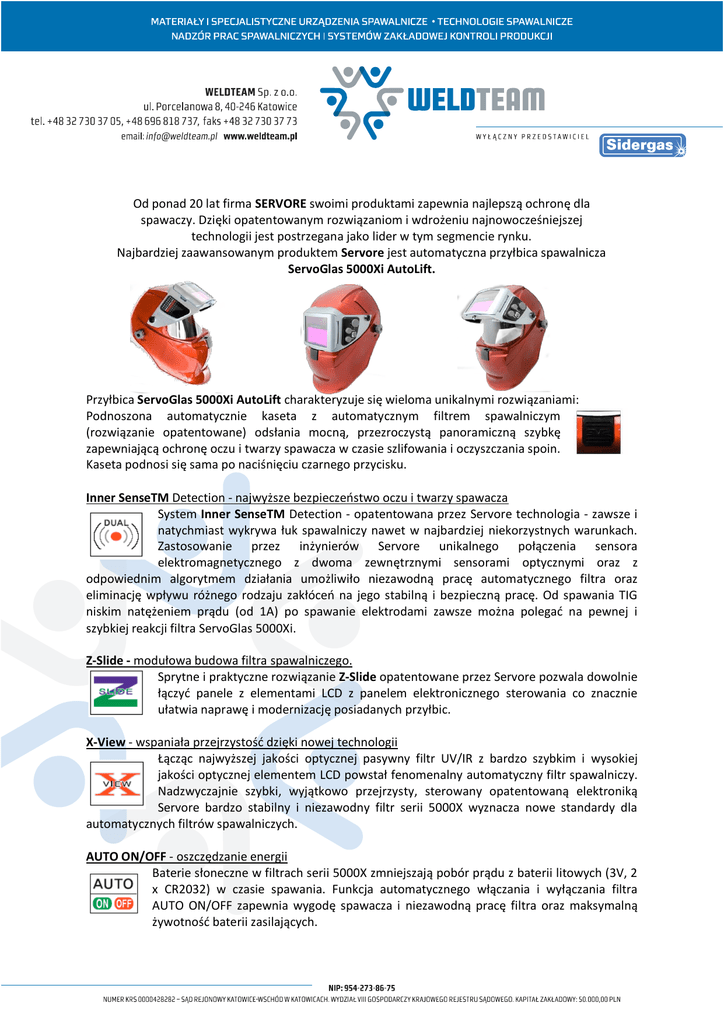

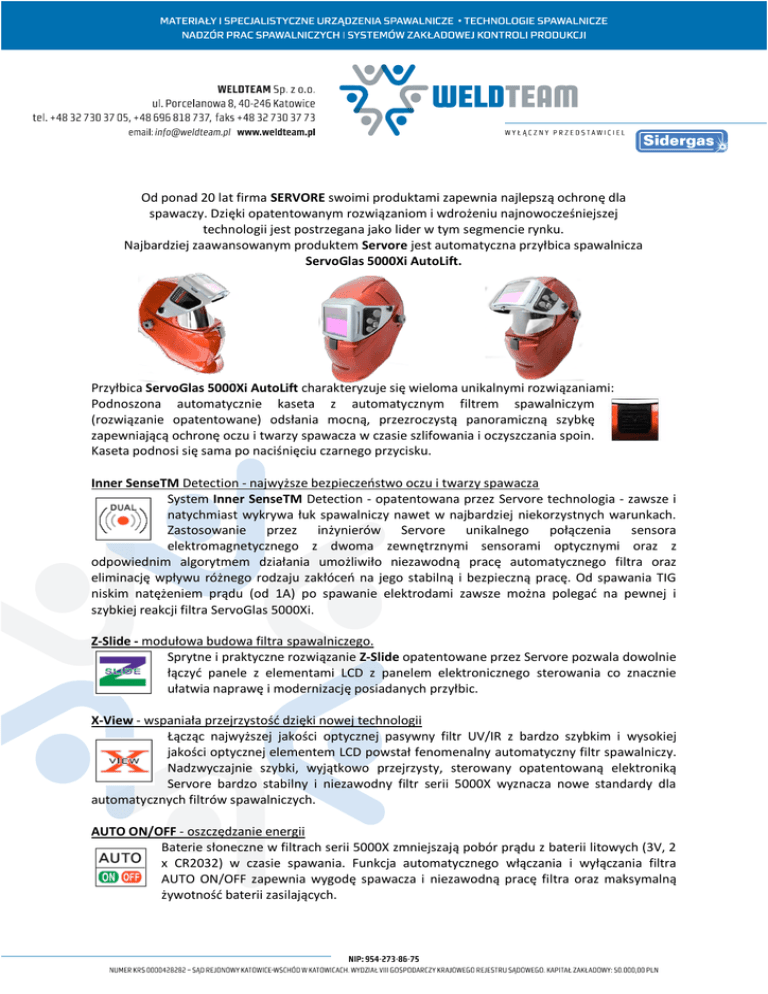

Od ponad 20 lat firma SERVORE swoimi produktami zapewnia najlepszą ochronę dla
spawaczy. Dzięki opatentowanym rozwiązaniom i wdrożeniu najnowocześniejszej
technologii jest postrzegana jako lider w tym segmencie rynku.
Najbardziej zaawansowanym produktem Servore jest automatyczna przyłbica spawalnicza
ServoGlas 5000Xi AutoLift.
Przyłbica ServoGlas 5000Xi AutoLift charakteryzuje się wieloma unikalnymi rozwiązaniami:
Podnoszona automatycznie kaseta z automatycznym filtrem spawalniczym
(rozwiązanie opatentowane) odsłania mocną, przezroczystą panoramiczną szybkę
zapewniającą ochronę oczu i twarzy spawacza w czasie szlifowania i oczyszczania spoin.
Kaseta podnosi się sama po naciśnięciu czarnego przycisku.
Inner SenseTM Detection - najwyższe bezpieczeństwo oczu i twarzy spawacza
System Inner SenseTM Detection - opatentowana przez Servore technologia - zawsze i
natychmiast wykrywa łuk spawalniczy nawet w najbardziej niekorzystnych warunkach.
Zastosowanie przez inżynierów Servore unikalnego połączenia sensora
elektromagnetycznego z dwoma zewnętrznymi sensorami optycznymi oraz z
odpowiednim algorytmem działania umożliwiło niezawodną pracę automatycznego filtra oraz
eliminację wpływu różnego rodzaju zakłóceń na jego stabilną i bezpieczną pracę. Od spawania TIG
niskim natężeniem prądu (od 1A) po spawanie elektrodami zawsze można polegać na pewnej i
szybkiej reakcji filtra ServoGlas 5000Xi.
Z-Slide - modułowa budowa filtra spawalniczego.
Sprytne i praktyczne rozwiązanie Z-Slide opatentowane przez Servore pozwala dowolnie
łączyć panele z elementami LCD z panelem elektronicznego sterowania co znacznie
ułatwia naprawę i modernizację posiadanych przyłbic.
X-View - wspaniała przejrzystość dzięki nowej technologii
Łącząc najwyższej jakości optycznej pasywny filtr UV/IR z bardzo szybkim i wysokiej
jakości optycznej elementem LCD powstał fenomenalny automatyczny filtr spawalniczy.
Nadzwyczajnie szybki, wyjątkowo przejrzysty, sterowany opatentowaną elektroniką
Servore bardzo stabilny i niezawodny filtr serii 5000X wyznacza nowe standardy dla
automatycznych filtrów spawalniczych.
AUTO ON/OFF - oszczędzanie energii
Baterie słoneczne w filtrach serii 5000X zmniejszają pobór prądu z baterii litowych (3V, 2
x CR2032) w czasie spawania. Funkcja automatycznego włączania i wyłączania filtra
AUTO ON/OFF zapewnia wygodę spawacza i niezawodną pracę filtra oraz maksymalną
żywotność baterii zasilających.
Zewnętrzny panel regulacji parametrów pracy automatycznego filtra spawalniczego
Ze względu na budowę przyłbicy wyposażonej w automatycznie podnoszoną kasetę z
automatycznym filtrem spawalniczym wszystkie pokrętła regulacji zostały zlokalizowane na zewnątrz
uchylnej kasety po jej lewej stronie.
WIĘKSZA KONTROLA = WIĘKSZA OCHRONA
Regulacja stopnia zaciemnienia
Moletowane, duże pokrętło
wyboru stopnia zaciemnienia
umożliwia dokonanie nastaw
ręką w rękawicy spawalniczej
Bezstopniowa regulacja czasu
rozjaśniania.
Czas rozjaśniania się filtra po
zakończeniu spawania wynosi
od 50 ms do 800 ms.
W przypadku spawania
punktowego zaleca się wybór
najkrótszego czasu – 50 ms.
Przy spawaniu wysokimi
prądami zaleca się wybór
dłuższych czasów rozjaśniania aż
do 800 ms.
Regulacja czułości sensora elektromagnetycznego RF
(H – wysoka czułość, L – niska czułość)
Standardowym ustawieniem czułości detektora elektromagnetycznego
RF jest pozycja L – niska czułość zapewniająca w połączeniu z
sensorami optycznymi niezawodne zaciemnienie automatycznego filtra
w większości warunków spawania.
Przy spawaniu TIG bardzo małym natężeniem prądu lub gdy przewody
spawalnicze są bardzo dobrze izolowane należy ustawić czułość sensora
RF w położeniu H – wysoka czułość.
Jeżeli w pobliżu spawacza znajdują się urządzenia emitujące silne pole
elektromagnetyczne to automatyczny filtr może zaciemnić się bez
zajarzania łuku spawalniczego. W takim przypadku należy powrócić do
położenia L
Bezstopniowa regulacja czułości sensorów
optycznych
Zapewnia doskonałą i dokładną regulację czułości
sensorów w zależności od warunków oświetlenia i
parametrów spawania.
Jeżeli filtr nie zaciemni się po zajarzeniu łuku należy
zwiększyć czułość. Jeśli filtr pozostaje zaciemniony po
zakończeniu spawania lub światło z otoczenia
powoduje
jego zaciemnienie należy zmniejszyć czułość
sensorów
optycznych.
Połączenie sensorów optycznych z sensorem RF
zapewnia
niezrównane bezpieczeństwo i komfort spawania w
każdych warunkach.
Wykaz części przyłbicy ServoGlas 5000Xi Autolift
Nr
Części
1
2
Opis
Nr
Części
9A-1
9A-2
Przycisk
Sprężyna przycisku
9-3
Podkładka przycisku
9-4
Śruba przycisku
Połączenie ruchome kasety Autolift
skorupą przyłbicy
Opis
4A
Skorupa przyłbicy
Panoramiczna szybka ochronna
Szkło powiększające
(108X51mm)
Ruchoma kaseta Autolift
4A-1
Sterowanie zewnętrzne
10
Mocowanie przewodu skorupą
przyłbicy
sterującego
Wewnętrzna szybka ochronna
(108X51mm)
Automatyczny filtr spawalniczy
Baterie zasilające (CR2032)
Zewnętrzna szybka ochronna 104R Sprężyna zawiasu prawa
(117 x 95 mm)
10-1L
Oś zawiasu lewa
10-1R
Oś zawiasu prawa
10-2L
Pierścień sprężyny lewy
10-2R
10-3L
Pierścień sprężyny prawy
Sprężyna zawiasu lewa
10-4R
Sprężyna zawiasu prawa
3
4-A-2
5
6
6-1
7
8
Ramka zewnętrzna
10-4
Wewnętrzne mocowanie
zawiasu
9A
Przycisk zwalniający do góry
kasetę Autolift
10-5
Śruba zawiasu
Części nagłowia przyłbicy
Nr. Części
HB
HN
HN-1
HN-2
HN-3L
HN-3R
HN-4
HN-5
Opis
Nagłowie
Mocowanie nagłowia komplet
Sworzeń P
Zaczep nagłowia
Blokada kąta lewa
Blokada kąta prawa
Podkładka stała
Podkładka
HN-6
Pokrętło
Regulacja położenia przyłbicy
Przesuwaj sworzeń P do przodu
lub do tyłu, tak aby ustawić
optymalną odległość oczu od
filtra spawalniczego.
Dane techniczne
Czas reakcji filtra
(jasny-ciemny)
Stopień zaciemnienia filtra
Regulacja czułości
Czas rozjaśniania się filtra
(ciemny-jasny)
Ochrona UV/IR
Zasilanie filtra
Żywotność baterii
Dodatkowe źródło zasilania
Wymiana baterii zasilających
Włączanie / wyłącznie filtra
Wymiary filtra spawalniczego
Pole widzenia
Waga całkowita
Zakres temperatur pracy
Temperatura przechowywania
Gwarancja
0,04 ms (1/25000 sek) dla TIG
(system wstępnego zaciemnienia filtra)
Nieaktywny
stan jasny #4
Aktywny
stan zaciemniony #9 ~ #13
Sensory optyczne: regulacja bezstopniowa
Sensor elektromagnetyczny:
Dwa położenia: L – niska czułość sensora
H – wysoka czułość sensora
Regulacja bezstopniowa
zakres: 50 ms – 800 ms
Odpowiadająca zaciemnieniu #15
2 x bateria litowa 3V (CR2032)
3 lata (przeciętnie)
bateria słoneczna
Wskaźnik (dioda LED)
niskiego napięcia baterii zasilających
Automatyczny system AUTO ON / OFF
110×90mm
97×46mm
560g – z systemem AutoLift
-5ºC - +55ºC
-20ºC - +70ºC
2 lata na automatyczny filtr spawalniczy
1 rok na system AutoLift
