Masterflex - obejmy i ssawki

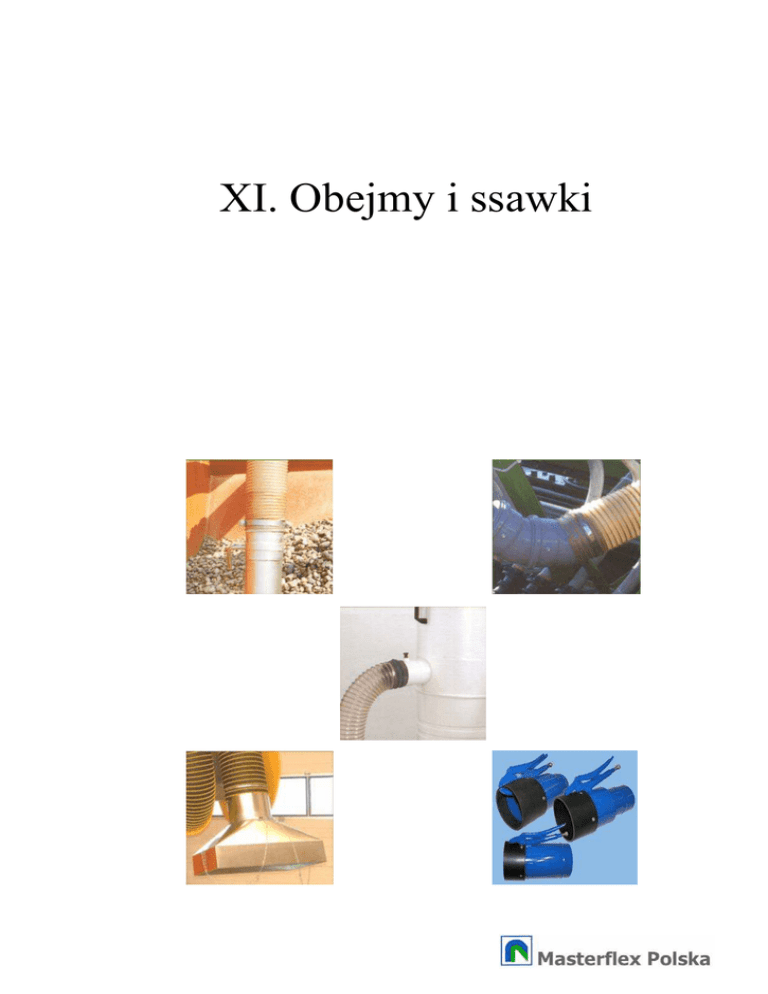

XI. Obejmy i ssawki
Obejma limakowa z mostkiem na spiral
dla w
*y typu Master-CLIP
OBEJMA CLIP-GRIP
LIMAKOWA
Materiaá
Konstrukcja
Obr
cz obejmy: stal nierdzewna
Mostek: stal nierdzewna
1.
2.
3.
Obejma limakowa
Sposób zamkni
cia: ruba z szecioktnym ábem
Szerokoü mostka – 15-35mm
Zastosowanie
x
obejma dociskowa dla w
*y typu Master CLIP
Charakterystyka
x
x
x
x
nierdzewna
áatwa do instalacji
mocna
idealny docisk dzi
ki wyprofilowanemu
mostkowi na spiral
rednice obejm
DN 40/60 – DN 900/920
Dane techniczne, konstrukcje na zamówienie oraz
postacie dostawy – patrz nast
pna strona
OBEJMA LIMAKOWA CLIP-GRIP
Dla w
*y serii Zakres rednic
MASTER-CLIP
obejm
o DN (mm)
(mm)
38
40
45
50
55
60
65
70
75
80
90
100
110
120
125
130
140
150
160
170
175
180
200
215
225
250
275
300
315
325
350
375
400
450
500
550
600
700
800
900
40-60
40-60
40-60
50-70
50-70
60-80
60-80
70-90
70-90
80-100
90-100
100-120
110-130
120-140
120-140
130-150
140-160
150-170
160-180
170-190
170-190
180-200
200-220
210-230
220-240
250-270
270-290
300-320
310-330
320-340
350-370
370-390
400-420
450-470
500-520
550-570
600-620
700-720
800-820
900-920
Postaü dostawcza
Produkcja standardowa
x Zakres rednic obejm:
DN40/60mm do DN900/920mm
Dost
pne na *danie
- inne zakresy rednic obejm
- mostek obejmy wzmocniony o dodatkowe nity
Obejmy CLIP-GRIP s odpowiednie jedynie do zaciskania w
*y typu MASTER CLIP.
Szybkozácze z mostkiem na spiral
dla w
*y typu Master-CLIP
OBEJMA CLIP-GRIP
SZYBKOZàCZE
Materiaá
Konstrukcja
Obr
cz obejmy: stal nierdzewna
Mostek: stal nierdzewna
Obejma z szybkozáczem
Sposób zamkni
cia: ruba z szecioktnym ábem
i klamra zaciskowa
3. Klamra zaciskowa bez zawiasów
Zastosowanie
x
1.
2.
obejma dociskowa dla w
*y typu Master CLIP
Charakterystyka
x
x
x
x
x
x
nierdzewna
áatwa do instalacji
mocna
idealny docisk dzi
ki wyprofilowanemu
mostkowi na spiral
mo*liwoü áatwego szybkiego monta*u na ju*
zainstalowany w*
szeroki zakres regulacji dzi
ki podwójnemu
systemowi zaciskania: ruba i klamra zaciskowa
rednice obejm
DN 75/82 – DN 500/507
Dane techniczne, konstrukcje na zamówienie oraz
postacie dostawy – patrz nast
pna strona
SZYBKOZàCZE CLIP-GRIP
Dla w
*y serii
MASTER-CLIP
o DN (mm)
75
80
90
100
110
120
125
130
140
150
160
170
175
180
200
215
225
250
275
300
315
325
350
375
400
450
500
Zakres
rednic obejm
(mm)
75-82
80-87
90-97
100-107
110-117
120-127
125-132
130-137
140-147
150-157
160-167
170-177
175-182
180-187
200-207
210-217
220-227
250-257
270-277
300-307
310-317
320-327
350-357
370-377
400-407
450-457
500-507
Postaü dostawcza
Produkcja standardowa
x Zakres rednic obejm:
DN75/82mm do DN500/507mm
Dost
pne na *danie
- inne zakresy rednic obejm
- mostek obejmy wzmocniony o dodatkowe nity
Obejmy CLIP-GRIP s odpowiednie jedynie do zaciskania w
*y typu MASTER CLIP.
Obejmy limakowe z mostkiem na spiral
dla w
*y
CARFLEX SUPER + MASTER-PUR STEP
OBEJMA CAR-GRIP
LIMAKOWA
Materiaá
Konstrukcja
Obr
cz obejmy: stal nierdzewna
Mostek: stal nierdzewna
1.
2.
Obejma limakowa
Sposób zamkni
cia: ruba z szecioktnym ábem
Zastosowanie
x
obejma dociskowa dla w
*y CARFLEX SUPER
i MASTER-PUR STEP
Charakterystyka
x
x
x
x
nierdzewna
áatwa do instalacji
mocna
idealny docisk dzi
ki wyprofilowanemu
mostkowi na spiral
rednice obejm
DN 60/80 – DN 250/270
Dane techniczne, konstrukcje na zamówienie oraz
postacie dostawy – patrz nast
pna strona
OBEJMA LIMAKOWA CAR-GRIP
Dla w
*y:
CARFLEX SUPER
MASTER-PUR STEP
o DN (mm)
60
63
75
80
100
120
125
140
150
160
180
200
250
Zakres rednic
obejm
(mm)
60-80
60-80
70-90
80-100
100-120
120-140
120-140
140-160
150-170
160-180
180-200
200-220
250-270
Postaü dostawcza
Produkcja standardowa
x Zakres rednic obejm:
DN60/80mm do DN250/270mm
Dost
pne na *danie
- inne zakresy rednic obejm
- mostek obejmy wzmocniony o dodatkowe nity
Obejmy CAR-GRIP s odpowiednie jedynie do zaciskania w
*y typu CARFLEX SUPER i
MASTER-PUR STEP.
Szybkozácza z mostkiem na spiral
dla w
*y
CARFLEX SUPER i MASTER-PUR STEP
OBEJMA CAR-GRIP
SZYBKOZàCZE
Materiaá
Obr
cz obejmy: stal nierdzewna
Mostek: stal nierdzewna
Zastosowanie
x
Konstrukcja
Obejma z szybkozáczem
Sposób zamkni
cia: ruba z szecioktnym ábem
i klamra zaciskowa
3. Klamra zaciskowa bez zawiasów
1.
2.
obejma dociskowa dla w
*y typu CARFLEX
SUPER i MASTER-PUR STEP
Charakterystyka
x
x
x
x
x
x
nierdzewna
áatwa do instalacji
mocna
idealny docisk dzi
ki wyprofilowanemu
mostkowi na spiral
mo*liwoü áatwego szybkiego monta*u na ju*
zainstalowany w*
szeroki zakres regulacji dzi
ki podwójnemu
systemowi zaciskania: ruba i klamra zaciskowa
rednice obejm
DN 75/82 – DN 200/207
Dane techniczne, konstrukcje na zamówienie oraz
postacie dostawy – patrz nast
pna strona
SZYBKOZàCZE CAR-GRIP
Dla w
*y:
CARFLEX SUPER
MASTER-PUR STEP
o DN (mm)
75
80
90
100
110
120
125
130
140
150
160
170
175
180
200
Zakres rednic
obejm
(mm)
75-82
80-87
90-97
100-107
110-117
120-127
125-132
130-137
140-147
150-157
160-167
170-177
175-182
180-187
200-207
Postaü dostawcza
Produkcja standardowa
x Zakres rednic obejm:
DN75/82mm do DN200/207mm
Dost
pne na *danie
- inne zakresy rednic obejm
- mostek obejmy wzmocniony o dodatkowe nity
Obejmy CAR-GRIP s odpowiednie jedynie do zaciskania w
*y typu CARFLEX SUPER i
MASTER-PUR STEP.
Obejmy limakowe z mostkiem na spiral
dla w
*y z prawoskr
tn spiral
OBEJMA MASTER-GRIP
LIMAKOWA
Materiaá
Obr
cz obejmy: stal nierdzewna
Mostek: stal nierdzewna
Zastosowanie
x
obejma dociskowa dla w
*y:
FLAMEX B-F-se
FLAMEX B-se
MASTER-PUR L
MASTER-PUR H
MASTER-PUR L-AE
MASTER-PUR H-AE
MASTER-PUR L-EL
MASTER-PUR H-EL
MASTER-PVC L-F
MASTER-PVC L
MASTER-PVC H-F
MASTER-PVC H
MASTER SANTO L
MASTER SANTO H
MASTER SANTO SL
Charakterystyka
x
x
x
x
nierdzewna
áatwa do instalacji
mocna
idealny docisk dzi
ki wyprofilowanemu
mostkowi na spiral
Konstrukcja
1.
2.
3.
Obejma limakowa
Sposób zamkni
cia: ruba z szecioktnym ábem
Szerokoü mostka – 15-35mm
rednice obejm
DN 40/60 – DN 900/920
Dane techniczne, konstrukcje na zamówienie oraz
postacie dostawy – patrz nast
pna strona
OBEJMA LIMAKOWA MASTER-GRIP
Dla w
*y ze spiral
prawoskr
tn
o DN (mm)
Zakres rednic
obejm
(mm)
38
40
45
50
55
60
65
70
75
80
90
100
110
120
125
130
140
150
160
170
175
180
200
215
225
250
275
300
315
325
350
375
400
450
500
550
600
700
800
900
40-60
40-60
40-60
50-70
50-70
60-80
60-80
70-90
70-90
80-100
90-100
100-120
110-130
120-140
120-140
130-150
140-160
150-170
160-180
170-190
170-190
180-200
200-220
210-230
220-240
250-270
270-290
300-320
310-330
320-340
350-370
370-390
400-420
450-470
500-520
550-570
600-620
700-720
800-820
900-920
Postaü dostawcza
Produkcja standardowa
x Zakres rednic obejm:
DN40/60mm do DN900/920mm
Dost
pne na *danie
- inne zakresy rednic obejm
- mostek obejmy wzmocniony o dodatkowe nity
Obejmy MASTER-GRIP s odpowiednie jedynie do zaciskania w
*y o spirali prawoskr
tnej i
odlegáoci mi
dzy spiralami porównywalnej jak w przytoczonych przykáadach.
Szybkozácze z mostkiem na spiral
dla w
*y z prawoskr
tn spiral
OBEJMA MASTER-GRIP
SZYBKOZàCZE
Materiaá
Obr
cz obejmy: stal nierdzewna
Mostek: stal nierdzewna
Zastosowanie
x
obejma dociskowa dla w
*y:
FLAMEX B-F-se
FLAMEX B-se
MASTER-PUR L
MASTER-PUR H
MASTER-PUR L-AE
MASTER-PUR H-AE
MASTER-PUR L-EL
MASTER-PUR H-EL
MASTER-PVC L-F
MASTER-PVC L
MASTER-PVC H-F
MASTER-PVC H
MASTER SANTO L
MASTER SANTO H
MASTER SANTO SL
Konstrukcja
Obejma z szybkozáczem
Sposób zamkni
cia: ruba z szecioktnym ábem
i klamra zaciskowa
3. Klamra zaciskowa bez zawiasów
1.
2.
rednice obejm
DN 75/82 – DN 500/507
Charakterystyka
x
x
x
x
x
x
nierdzewna
áatwa do instalacji
mocna
idealny docisk dzi
ki wyprofilowanemu mostkowi
na spiral
mo*liwoü áatwego szybkiego monta*u na ju*
zainstalowany w*
szeroki zakres regulacji dzi
ki podwójnemu
systemowi zaciskania: ruba i klamra zaciskowa
Dane techniczne, konstrukcje na zamówienie oraz
postacie dostawy – patrz nast
pna strona
SZYBKOZàCZE MASTER-GRIP
Dla w
*y ze spiral
prawoskr
tn o DN
(mm)
75
80
90
100
110
120
125
130
140
150
160
170
175
180
200
215
225
250
275
300
315
325
350
375
400
450
500
Zakres rednic
obejm
(mm)
75-82
80-87
90-97
100-107
110-117
120-127
125-132
130-137
140-147
150-157
160-167
170-177
175-182
180-187
200-207
210-217
220-227
250-257
270-277
300-307
310-317
320-327
350-357
370-377
400-407
450-457
500-507
Postaü dostawcza
Produkcja standardowa
x Zakres rednic obejm:
DN75/82mm do DN500/507mm
Dost
pne na *danie
- inne zakresy rednic obejm
- mostek obejmy wzmocniony o dodatkowe nity
Obejmy MASTER-GRIP s odpowiednie jedynie do zaciskania w
*y o spirali prawoskr
tnej i
odlegáoci mi
dzy spiralami porównywalnej jak w przytoczonych przykáadach.
Obejmy
OBEJMA GBS
Charakterystyka
Obr
cz obejmy: tama o szerokoci 18, 20, 25 i 30mm
(w zale*noci od rednicy)
Materiaá tamy: W2 – ruba stal w
glowa
W2 – tama i zamek stal nierdzewna
W4 – stal kwasoodporna
Typ: obejmy jedno lub dwucz
ciowe
rednice obejm: DN 18 – DN 325
OBEJMA SVS
Charakterystyka
Obr
cz obejmy: tama o szerokoci 20mm
Materiaá:: tama ze stali nierdzewnej W2
zamek szybkozamykalny ocynkowany na biaáo
rednice obejm: DN 60 – DN 1000
OBEJMA SVSGU
Charakterystyka
Obr
cz obejmy: tama o szerokoci 20mm
Materiaá:: tama ze stali nierdzewnej W2
zamek szybkozamykalny ocynkowany na biaáo
wkáadka z gumy EPDM
rednice obejm: DN 60 – DN 1000
Ssawki samochodowe
SSAWKA TYP AN
TYP
AN-100
AN-125
AN-150
DN
przyáczeniowa
100 mm
125 mm
150 mm
DN wlotu
Masa
100 mm
125 mm
150 mm
1 kg
1,2 kg
1,45 kg
Charakterystyka
Ssawka metalowa dociskana pokr
táem.
SSAWKA TYP 10
TYP
TYP 10 75/100
TYP 10 100/125
TYP 10 125/150
TYP 10 150/150
DN
przyáczeniowa
75 mm
100 mm
125 mm
150 mm
DN wlotu
Masa
100 mm
125 mm
150 mm
150 mm
1,8 kg
2 kg
2,5 kg
3 kg
Charakterystyka
Ssawka metalowa z wykoczeniem gumowym dociskana
szczypcami.
SSAWKA TYP SZGO
TYP
SZGO-125
SZGO-150
DN
przyáczeniowa
125 mm
150 mm
DN wlotu
Masa
150 mm
170 mm
2,5 kg
3,2 kg
Charakterystyka
Ssawka gumowa okrgáa z zaciskiem d(wigniowym.
SSAWKA TYP SZGP
TYP
SZGP-125
SZGP-150
DN
przyáczeniowa
100 mm
125 mm
DN wlotu
Masa
180 x 100 mm
220 x 150 mm
2,5 kg
3,2 kg
Charakterystyka
Ssawka gumowa owalna z zaciskiem d(wigniowym.
