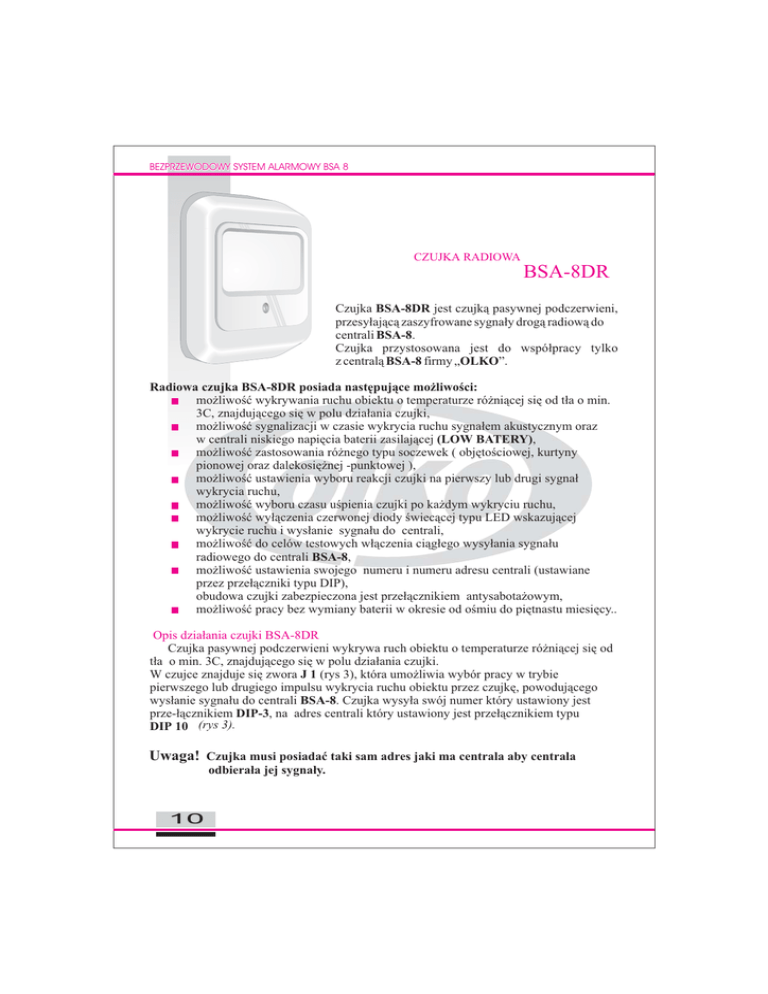

BSA-8DR

BEZPRZEWODOWY SYSTEM ALARMOWY BSA 8
CZUJKA RADIOWA
BSA-8DR
Czujka BSA-8DR jest czujk¹ pasywnej podczerwieni,
przesy³aj¹c¹ zaszyfrowane sygna³y drog¹ radiow¹ do
centrali BSA-8.
Czujka przystosowana jest do wspó³pracy tylko
z central¹ BSA-8 firmy „OLKO”.
Radiowa czujka BSA-8DR posiada nastêpuj¹ce mo¿liwoœci:
mo¿liwoœæ wykrywania ruchu obiektu o temperaturze ró¿ni¹cej siê od t³a o min.
3C, znajduj¹cego siê w polu dzia³ania czujki,
mo¿liwoœæ sygnalizacji w czasie wykrycia ruchu sygna³em akustycznym oraz
w centrali niskiego napiêcia baterii zasilaj¹cej (LOW BATERY),
mo¿liwoœæ zastosowania ró¿nego typu soczewek ( objêtoœciowej, kurtyny
pionowej oraz dalekosiê¿nej -punktowej ),
mo¿liwoœæ ustawienia wyboru reakcji czujki na pierwszy lub drugi sygna³
wykrycia ruchu,
mo¿liwoœæ wyboru czasu uœpienia czujki po ka¿dym wykryciu ruchu,
mo¿liwoœæ wy³¹czenia czerwonej diody œwiec¹cej typu LED wskazuj¹cej
wykrycie ruchu i wys³anie sygna³u do centrali,
mo¿liwoœæ do celów testowych w³¹czenia ci¹g³ego wysy³ania sygna³u
radiowego do centrali BSA-8,
mo¿liwoœæ ustawienia swojego numeru i numeru adresu centrali (ustawiane
przez prze³¹czniki typu DIP),
obudowa czujki zabezpieczona jest prze³¹cznikiem antysabota¿owym,
mo¿liwoœæ pracy bez wymiany baterii w okresie od oœmiu do piêtnastu miesiêcy..
Opis dzia³ania czujki BSA-8DR
Czujka pasywnej podczerwieni wykrywa ruch obiektu o temperaturze ró¿ni¹cej siê od
t³a o min. 3C, znajduj¹cego siê w polu dzia³ania czujki.
W czujce znajduje siê zwora J 1 (rys 3), która umo¿liwia wybór pracy w trybie
pierwszego lub drugiego impulsu wykrycia ruchu obiektu przez czujkê, powoduj¹cego
wys³anie sygna³u do centrali BSA-8. Czujka wysy³a swój numer który ustawiony jest
prze-³¹cznikiem DIP-3, na adres centrali który ustawiony jest prze³¹cznikiem typu
DIP 10 (rys 3).
Uwaga! Czujka musi posiadaæ taki sam adres jaki ma centrala aby centrala
odbiera³a jej sygna³y.
10
BEZPRZEWODOWY SYSTEM ALARMOWY BSA 8
Po wykryciu ruchu przez czujkê i nadaniu sygna³u do centrali, czujka przechodzi
w stan uœpienia na czas ok. 3min. w celu oszczêdnoœci Ÿród³a zasilania. W czasie uœpienia
czujka nie przesy³a sygna³u wykrycia ruchu obiektu.
Za³o¿enie zwory J 2 (rys 3) powoduje przejœcie czujki w natychmiastowy tryb
sygnalizowania centrali o wykryciu ruchu, bez czasu uœpienia. Ten tryb pracy
spowodowaæ mo¿e zmniejszenie d³ugoœci czasu dzia³ania baterii zasilaj¹cej.
Otwarcie obudowy czujki sygnalizowane jest centrali jako sygna³ sabota¿u.
Gdy napiêcie zasilaj¹ce czujkê zmniejszy siê do 7V, w momencie wykrycia ruchu czujka
wyemituje krótki sygna³ dŸwiêkowy i jednoczeœnie, zostanie wys³any sygna³ (Low Batery)
do centrali. Po otrzymaniu takiej informacji trzeba wymieniæ bateriê, zasilaj¹c¹ czujkê, na
now¹ , zgodnie z typem podanym w instrukcji.
Instrukcja monta¿u czujki radiowej BSA-8DR
Po otwarciu obudowy nale¿y:
1. Nastawiæ wybrany numer czujki prze³¹cznikiem DIP-3 (rys3), zgodnie z tabel¹:
ON
1
ON
1
ON
1
ON
1
ON
ON
2
2
ON
ON
2
2
ON
ON
ON
ON
3
3
3
3
2. Nastawiæ taki sam adres na prze³¹czniku DIP-10 (rys3) jaki posiada
centrala BSA-8, z któr¹ czujka ma
wspó³pracowaæ.
3.Wybraæ przez przestawienie
zwory J 1 (rys.3), przy którym
impulsie wykrycia ruchu obiektu
przez czujkê, pierwszym lub
drugim ma zostaæ wys³any sygna³
do centrali.
4. Za³o¿yæ zworê J 3 „ci¹g³y
sygna³ nadawania” (rys.3).
5. Pod³¹czyæ bateriê zasilaj¹c¹ czujkê
6. Zamkn¹æ obudowê.
Drugi impuls
J1
Pierwszy impuls
J4
J2
J3
ON
1 2 3 4 5 6 7 8 9 10
1
2
3
4
5
6
7
8
Pozycja
prze³¹cznika
ON
Numer
czujki
1 2 3
ON
ON
1 2 3
1 2 3 4 5 6 7 8 9 10
PRZE£. NR CZUJKI
(RYS.3)
PRZE£¥CZNIK ADRESU
11
BEZPRZEWODOWY SYSTEM ALARMOWY BSA 8
Teraz nale¿y przeprowadziæ test zasiêgu dzia³ania czujki w miejscu jej zainstalowania.
Istnieje bowiem mo¿liwoœæ du¿ego t³umienia sygna³u, np. grube mury, betonowe œciany lub
du¿a odleg³oœæ pomiêdzy central¹ a czujk¹ które mog¹ spowodowaæ brak reakcji centrali na
sygna³y docieraj¹ce z czujki.
UWAGA! :Istnieje mo¿liwoœæ stosowania w miejscach o szczególnie wysokim t³umieniu
sygna³u radiowego, czujek BSA-8DR-a, wyposa¿onych w antenê zewnêtrzn¹ o pe³nej
d³ugoœci . Zastosowanie tej anteny poprawia skutecznoœæ sygna³u o ok. 45%.
Po sprawdzeniu poprawnoœci testu zasiêgu nale¿y przeprowadziæ test wykrycia ruchu
przez czujkê w miejscu jej sta³ej pracy.
Po otwarciu obudowy nale¿y:
1. Zdj¹æ zworê J 3 „ci¹g³y sygna³ nadawania” (rys.3).
2. Za³o¿yæ zworê J 2 „brak czasu uœpienia” (rys 3)
3. Zamkn¹æ obudowê.
Po prawid³owym przeprowadzeniu testu ustaliæ nale¿y, czy potrzebny bêdzie czas
3 minut uœpienia czujki. Zdjêcie zwory J 2 spowoduje, po wykryciu ruchu przez czujkê i
nadaniu sygna³u do centrali przejœcie czujki w stan uœpienia na czas ok. 3 min.
w celu oszczêdnoœci Ÿród³a zasilania.
Po sprawdzeniu poprawnoœci testu obszaru wykrywania ruchu i zasiêgu radiowego
nale¿y:
1. Otworzyæ obudowê.
2. Zdj¹æ zworê J 2 „brak czasu uœpienia“ (rys 3)
3. Za³o¿yæ zworê J 4 „wy³. LED” (rys3).
4. Zamkn¹æ obudowê.
Za³o¿enie zwory J 4 powoduje brak sygnalizacji optycznej wykrycia ruchu przez czujkê. W
chwili wykrycia ruchu przez czujkê zostanie wys³any sygna³ radiowy do centrali BSA-8.
Wy³¹czenie diody daje oszczêdnoœci w postaci mniejszego zu¿ycia baterii zasilaj¹cej.
Po prawid³owym przeprowadzeniu wszystkich testów czujka jest gotowa do pracy.
DANE TECHNICZNE
iloϾ wyjϾ
1
typ wyjϾ
radiowy
czas uœpienia po nadaniu sygna³u
ok. 3min
pobór pr¹du przez czujkê w stanie nadawania
ok. 2.5mA
pobór pr¹du przez czujkê w stanie uœpienia
ok. 36m A
zasilanie podstawowe bateria alkaliczna typ 6F22
9V DC
okres wymiany baterii
od 8 do 15 m-cy ( zale¿y od trybu pracy )
12
BEZPRZEWODOWY SYSTEM ALARMOWY BSA 8
K¹t < 90 0
3m
0
2
4
8
12
m
OBJÊTOŒCIOWA
10
00
0.6m
0.6m
1,3m
12m
KURTYNA PIONOWA
0
60
Max. zasiêg ca. 40 m
dla pola o œrednicy 3 m
2,3m
0 1 2 3
1,3m
6
3m
3m
12
RODZAJE
CHARAKTERYSTYK
SOCZEWEK
RADIOWEGO
DETEKTORA
PASYWNEJ
PODCZERWIENI
m
PUNKTOWA
13
