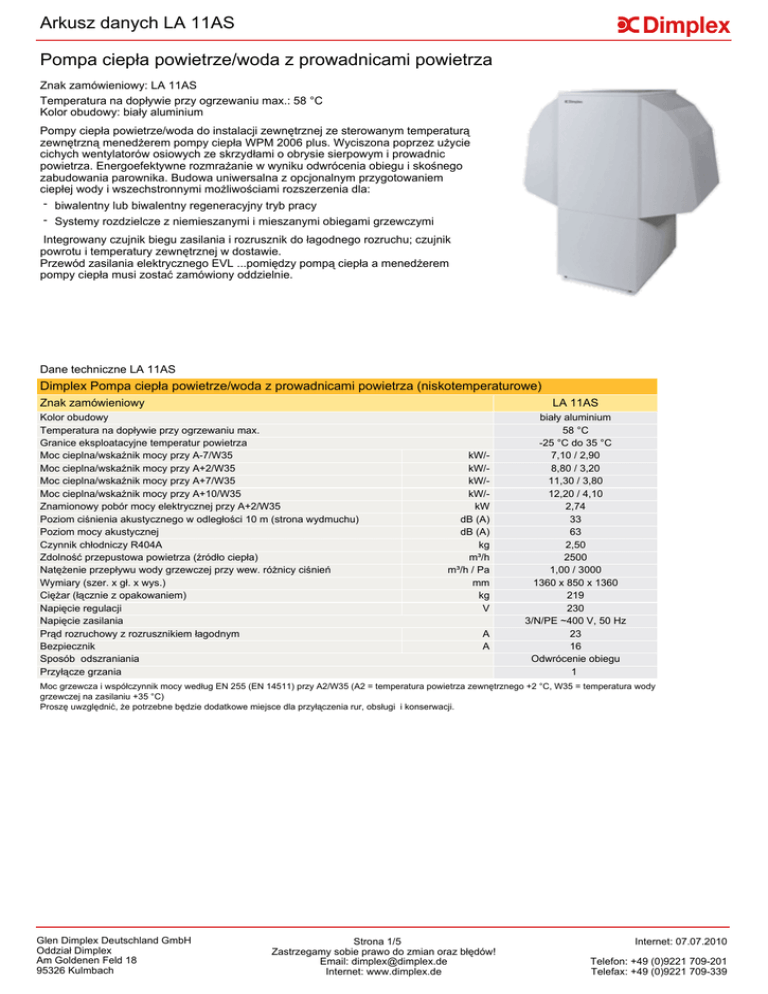

Arkusz danych LA 11AS
Pompa ciepła powietrze/woda z prowadnicami powietrza
Znak zamówieniowy: LA 11AS
Temperatura na dopływie przy ogrzewaniu max.: 58 °C
Kolor obudowy: biały aluminium
Pompy ciepła powietrze/woda do instalacji zewnętrznej ze sterowanym temperaturą
zewnętrzną menedżerem pompy ciepła WPM 2006 plus. Wyciszona poprzez użycie
cichych wentylatorów osiowych ze skrzydłami o obrysie sierpowym i prowadnic
powietrza. Energoefektywne rozmrażanie w wyniku odwrócenia obiegu i skośnego
zabudowania parownika. Budowa uniwersalna z opcjonalnym przygotowaniem
ciepłej wody i wszechstronnymi możliwościami rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Integrowany czujnik biegu zasilania i rozrusznik do łagodnego rozruchu; czujnik
powrotu i temperatury zewnętrznej w dostawie.
Przewód zasilania elektrycznego EVL ...pomiędzy pompą ciepła a menedżerem
pompy ciepła musi zostać zamówiony oddzielnie.
Dane techniczne LA 11AS
Dimplex Pompa ciepła powietrze/woda z prowadnicami powietrza (niskotemperaturowe)
Znak zamówieniowy
LA 11AS
Kolor obudowy
Temperatura na dopływie przy ogrzewaniu max.
Granice eksploatacyjne temperatur powietrza
Moc cieplna/wskaźnik mocy przy A-7/W35
Moc cieplna/wskaźnik mocy przy A+2/W35
Moc cieplna/wskaźnik mocy przy A+7/W35
Moc cieplna/wskaźnik mocy przy A+10/W35
Znamionowy pobór mocy elektrycznej przy A+2/W35
Poziom ciśnienia akustycznego w odległości 10 m (strona wydmuchu)
Poziom mocy akustycznej
Czynnik chłodniczy R404A
Zdolność przepustowa powietrza (źródło ciepła)
Natężenie przepływu wody grzewczej przy wew. różnicy ciśnień
Wymiary (szer. x gł. x wys.)
Ciężar (łącznie z opakowaniem)
Napięcie regulacji
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik
Sposób odszraniania
Przyłącze grzania
kW/kW/kW/kW/kW
dB (A)
dB (A)
kg
m³/h
m³/h / Pa
mm
kg
V
A
A
biały aluminium
58 °C
-25 °C do 35 °C
7,10 / 2,90
8,80 / 3,20
11,30 / 3,80
12,20 / 4,10
2,74
33
63
2,50
2500
1,00 / 3000
1360 x 850 x 1360
219
230
3/N/PE ~400 V, 50 Hz
23
16
Odwrócenie obiegu
1
Moc grzewcza i współczynnik mocy według EN 255 (EN 14511) przy A2/W35 (A2 = temperatura powietrza zewnętrznego +2 °C, W35 = temperatura wody
grzewczej na zasilaniu +35 °C)
Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 07.07.2010
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia LA 11AS
Opis
Typ-nr
Numer
artykułu
Ilości
przykładow
e
LA 11AS
EVL 996-1
EVL 997-1
EVL 998-1
EVL 999-1
339950
321990
322000
322010
359120
1
1
AS 976
PSW 100
PSW 200
PSW 500
KPV 25
DDV 25
UP 60
UP 80
WWM 25
UPE 60
VTB 25
MMH 25
MMB 25
322180
351090
339830
339210
346590
358390
340300
340310
346600
358870
339870
348640
348880
HL 11C
HL 16C
HL 26C
HL 36C
HCT 300
HDLR 450
351730
351740
351750
351760
351210
337450
WWSP 332
WWSP 880
WWSP 442E
346610
337880
353370
PWS 332
CTHK 631
CTHK 632
CTHK 633
CTHK 634
FLH 60
FLHU 70
FLH 25M
SVK 852
PWD 750
348620
336180
335910
322140
322150
338060
338070
349430
326660
349100
PWD 900
362860
VTB 25
WWM 25
WPG 25
339870
346600
356030
1
UP 60
340300
1
NWPM
EWPM
LWPM 410
RBG WPM
AP PGD
FG 3115
Norm NTC-2
FA 550
KRRV 003
356960
356970
339410
339700
356570
336620
353400
338550
322070
Sztuk
Cena
Pompa ciepła
Pompa ciepła powietrze/woda z prowadnicami powietrza
Przewód sterowniczy 10 m
Przewód sterowniczy 20m
Przewód sterowniczy 30m
Przewód sterowniczy 40 m
Akcesoria hydrauliczne
Przyłącze węża 1*
Podstawa zbiornika buforowego 100l*
Podstawa zbiornika buforowego 200 l*
Uniwersalny zbiornik buforowy 500 l*
Kompaktowy rozdzielacz z zaworem przelewowym*
Podwójny rozdzielacz bezciśnieniowy
Pompa obiegowa wody grzewczej
Pompa obiegowa wody grzewczej
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Elektronicznie regulowana pompa obiegowa dla wody grzewczej
Belka rozdzielacza
Mieszany obieg grzewczy z czujnikiem temperatury
Moduł mieszalnika do systemów biwalentnych
1
1
1
1
Akcesoria do ogrzewania
Konwektor wentylatorowy grzanie/chłodzenie*
Konwektor wentylatorowy grzanie/chłodzenie*
Konwektor wentylatorowy grzanie/chłodzenie*
Konwektor wentylatorowy grzanie/chłodzenie*
Ogrzewanie rurowe 3 kW
Podzespoły rur do grzałek*
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 300 l z czujnikiem temperatury*
Zasobnik ciepłej wody 400 l z czujnikiem temperatury*
Design zasobnik ciepłej wody z obudową z blachy i czujnikiem
temperatury*
Kombinacja zbiorników dla ogrzewania i przygotowania ciepłej wody
Grzałka 2,0 kW CTHK 631
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe FLH 25M
Układ zaworów zabezpieczających
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Belka rozdzielacza
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Seria pomp DN 25 do bezpośredniego podłączenia zbiornika ciepłej
wody
Pompa obiegowa wody grzewczej
1
1
1
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Karta wtykowa menedżera pompy ciepła
Grupa przekaź ników basenu / zdalny wskaź nik zakłóceń
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury
Czujnik systemowy
Termostat ogrzewania i ciepłej wody
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 07.07.2010
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia LA 11AS
Opis
Typ-nr
Numer
artykułu
SOLPU 1
356230
Ilości
przykładow
e
Sztuk
Cena
Akcesoria dodatkowe termiki słonecznej
Stacja solarna
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 3/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 07.07.2010
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła powietrze/woda, schemat połączeń, Pompa ciepła i grzałka nurnikowa
Adnotacje:
Hydrauliczne połączenie obrazuje
schematyczne przedstawienie
niezbędnych do działania elementów i
powinno służyć jako pomoc do
przeprowadzenia własnych projektów.
Aktualną wersję można w każdej chwili
ściągnąć pod adresem
www.dimplex.de/nc/pl/professional/plan
owanie-online/schematy-po3-czen.html.
Nie zawiera ono wszystkich
koniecznych zgodnie z normą DIN EN
12828 instalacji bezpieczeństwa,
elementów utrzymania stałego ciśnienia
oraz ewentualnie koniecznych
dodatkowych urządzeń zamykających
do prac konserwacyjnych i
serwisowych.
Nastawienia sterownika pompy ciepła i
istniejącego ewentualnie zewnętrznego
urządzenia regulującego muszą zostać
dostosowane do przedłożonego
schematu połączeń.
Może wystąpić konieczność dokonania
aktualizacji oprogramowania!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 4/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 07.07.2010
schemat połączeń: 10211020
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła powietrze/woda, schemat połączeń, Pompa ciepła i grzałka nurnikowa
Legenda:
1.
1.1
1.2
1.3
1.4
1.5
1.6
2.
3.
3.1
4.
5.
6.
7.
8.
9.
10.
13.
15.
16.
17.
Pompa ciepła
Pompa ciepła powietrze/woda
Pompa ciepła solanka/woda
Pompa ciepła woda/woda
Rewersyjna pompa ciepła powietrze/woda
Rewersyjna pompa ciepła solanka/woda
Rewersyjna pompa ciepła woda/woda
Menedżer pompy ciepła
Równoległy zbiornik buforowy
Zbiornik buforowy
Zbiornik ciepłej wody
Wymiennik ciepła wody w basenie
Pasywna stacja chłodzenia z regulatorem N6
Grzanie i ciche lub dynamiczne chłodzenie
Konwektor wentylatorowy z podłączeniem 4 litrowym
Wyłączny obieg chłodzenia
Wyłączny obieg grzania
Źródło ciepła
Wieża hydrauliczna
Ochrona przed oparzeniem
Wieża hydrauliczna HWK 332
System rozdziału ciepłej wody:
DDV 32
EB KPV
KPV 25
MMB 25
MMH 25
SST 25
VTB 25
WWM 25
SMF
Podwójny bezciśnieniowy rozdzielacz (do 2,5 m³/h)*
Moduł rozszerzający dla rozdzielacza kompaktowego (do 2,0 m³/h)*
Moduł rozszerzający z zaworem przelewowym (do 1,3 m³/h)*
w połączeniu z EB KPV (do 2,0 m³/h)*
Biwalentny moduł mieszający (do 2,0 m³/h)*
Moduł mieszający obiegu grzewczego
Stacja solarna ciepłej wody
Belki rozdzielacza (do 2,5 m³/h)*
Moduł ciepłej wody / niemieszalny obieg grzewczy (do 2,5 m³/h)*
Filtr zanieczyszczeń
* zalecany max. przepływ wody grzewczej
Termika solaru:
SOLK 1204
SOLPU 1
SOLCU 1
SOLCU 2
T1
T2
T3
Pole kolektora
Stacja sloneczna
Regulator solaru
Regulator solaru
Czujnik temperatury (czujnik kolektora)
Czujnik temperatury (zbiornik 1)
Czujnik temperatury (zbiornik 2 /opcjonalna funkcja wskazania)
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
B3
B4
E9
E10
E10.1
E10.2
E10.3
E10.5
F7
K20
K21
M11
M12
M13
M14
M15
M16
M17
M18
M19
MA
MZ
M21/M22
N1
N2
N3/N4
N6
N12
R1
R2/2.1
R3
R4
R5
R9
R11
R13
TC
Y5
Y6
Y7
Y8
Y12
termostat ciepłej wody
termostat basenu
Kołnierzowy grzejnik ciepłej wody
Drugi generator ciepła (2 GC)
Grzałka nurnikowa
Kocioł olejowy/gazowy
Kocioł na paliwa stałe
Instalacja solarna
Czujnik temperatury bezpieczeństwa
Stycznik 2. generatora ciepła
Stycznik grzejnika nurnikowego ciepłej wody
Pierwotna pompa trybu grzania
Pierwotna pompa trybu chłodzenia
Pompa cyrkulacyjna ogrzewania biegu głównego
pompa cyrkulacyjna ogrzewania 1. obiegu grzewczego
Pompa cyrkulacyjna ogrzewania 2. obiegu grzewczego
Dodatkowa pompa cyrkulacyjna
Pompa cyrkulacyjna chłodzenia
Pompa obiegowa ciepłej wody
Pompa cyrkulacyjna basenu
Mieszalnik otwarty
Mieszalnik zamknięty
mieszalnik
Regulator ogrzewania
Regulator chłodzenia rewersyjnych pomp ciepła
Stacje klimatyzacji pomieszczeń
Regulator pasywnego chłodzenia
Regulator solaru
Czujnik zewnętrzny
Czujnik na powrocie
Czujnik ciepłej wody
Czujnik na powrocie wody chłodzącej
Czujnik temperatury 2. obiegu grzewczego
Czujnik dopływu (ochrona przed mrozem)
Czujnik dopływu wody chłodzącej
Czujnik temperatury 3. obiegu grzewczego / biwalentny regeneracyjny
Regulator temperatury w pomieszczeniu
Trójdrogowy zawór rozdzielczy
Zawór dwudrogowy
Trójdrogowy zawór mieszający
Zawór trójdrogowy (czas zamknięcia max. 10 sek.)
Zewnętrzny czterodrożny zawór przełączający
Strona 5/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 07.07.2010
schemat połączeń: 10211020
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
