Ocena uszkodzeń i zalecane działania: Dräger HPS 7000

Ocena uszkodzeń i zalecane działania: Dräger HPS 7000

D-76353-2013

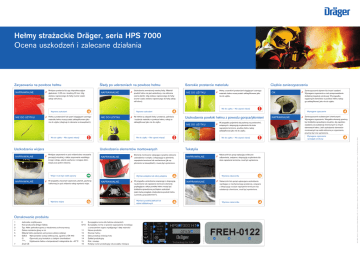

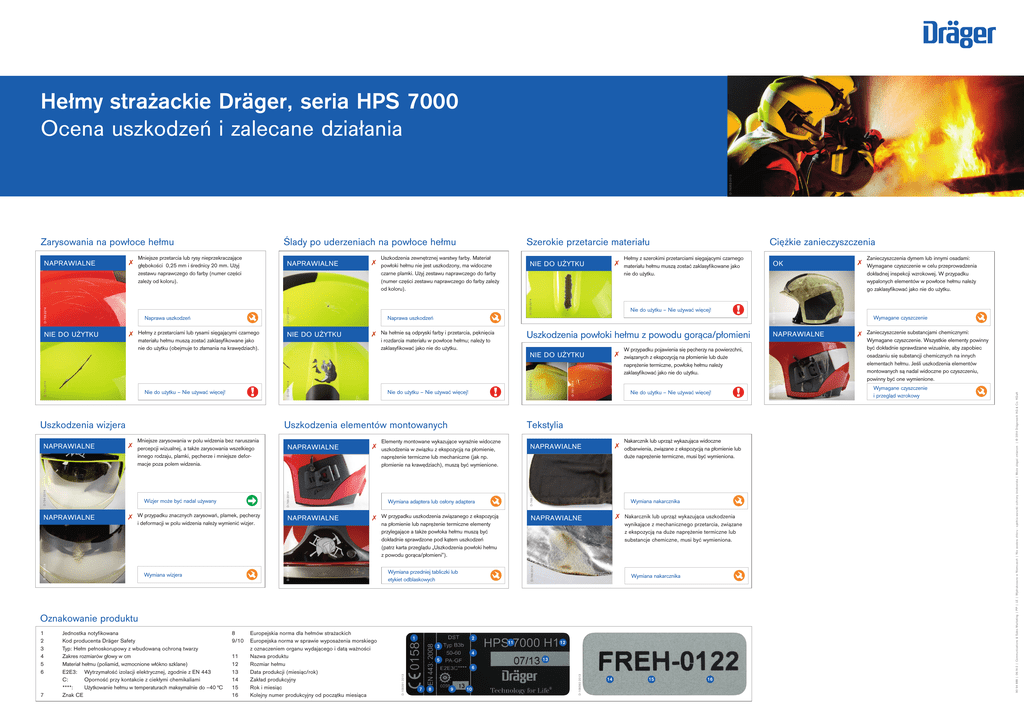

Hełmy strażackie Dräger, seria HPS 7000
Ocena uszkodzeń i zalecane działania
Tekstylia
NAPRAWIALNE
Elementy montowane wykazujące wyraźnie widoczne
uszkodzenia w związku z ekspozycją na płomienie,
naprężenie termiczne lub mechaniczne (jak np.
płomienie na krawędziach), muszą być wymienione.
7
7
D-768-2014
NAPRAWIALNE
Wymiana adaptera lub osłony adaptera
D-767-2014
W przypadku znacznych zarysowań, plamek, pęcherzy
i deformacji w polu widzenia należy wymienić wizjer.
Wymiana wizjera
7
W przypadku uszkodzenia związanego z ekspozycją
na płomienie lub naprężenie termiczne elementy
przylegające a także powłoka hełmu muszą być
dokładnie sprawdzone pod kątem uszkodzeń
(patrz karta przeglądu „Uszkodzenia powłoki hełmu
z powodu gorąca/płomieni”).
Wymiana przedniej tabliczki lub
etykiet odblaskowych
Nakarcznik lub uprząż wykazująca widoczne
odbarwienia, związane z ekspozycją na płomienie lub
duże naprężenie termiczne, musi być wymieniona.
Wymiana nakarcznika
7
NAPRAWIALNE
Nakarcznik lub uprząż wykazująca uszkodzenia
wynikające z mechanicznego przetarcia, związane
z ekspozycją na duże naprężenie termiczne lub
substancje chemiczne, musi być wymieniona.
Wymiana nakarcznika
Oznakowanie produktu
1
2
3
11
12
4
13
5
6
7
8
9
10
D-109392-2013
8
Europejskia norma dla hełmów strażackich
9/10Europejska norma w sprawie wyposażenia morskiego
z oznaczeniem organu wydającego i datą ważności
11
Nazwa produktu
12
Rozmiar hełmu
13
Data produkcji (miesiąc/rok)
14
Zakład produkcyjny
15
Rok i miesiąc
16
Kolejny numer produkcyjny od początku miesiąca
D-109391-2013
1
Jednostka notyfikowana
2
Kod producenta Dräger Safety
3
Typ: Hełm pełnoskorupowy z wbudowaną ochroną twarzy
4
Zakres rozmiarów głowy w cm
5
Materiał hełmu (poliamid, wzmocnione włókno szklane)
6E2E3: Wytrzymałość izolacji elektrycznej, zgodnie z EN 443
C:
Oporność przy kontakcie z ciekłymi chemikaliami
****:
Użytkowanie hełmu w temperaturach maksymalnie do –40 °C
7 Znak CE
14
15
16
7
D-762-2014
OK
NAPRAWIALNE
W przypadku pojawienia się pęcherzy na powierzchni,
związanych z ekspozycją na płomienie lub duże
naprężenie termiczne, powłokę hełmu należy
zaklasyfikować jako nie do użytku.
Nie do użytku – Nie używać więcej!
D-769-2014
Wizjer może być nadal używany
7
NAPRAWIALNE
7
NIE DO UŻYTKU
Nie do użytku – Nie używać więcej!
D-766-2014
Mniejsze zarysowania w polu widzenia bez naruszania
percepcji wizualnej, a także zarysowania wszelkiego
innego rodzaju, plamki, pęcherze i mniejsze deformacje poza polem widzenia.
D-764-2014
7
Nie do użytku – Nie używać więcej!
Uszkodzenia powłoki hełmu z powodu gorąca/płomieni
Na hełmie są odpryski farby i przetarcia, pęknięcia
i rozdarcia materiału w powłoce hełmu; należy to
zaklasyfikować jako nie do użytku.
Uszkodzenia elementów montowanych
D-765-2014
NAPRAWIALNE
7
Hełmy z szerokimi przetarciami sięgającymi czarnego
materiału hełmu muszą zostać zaklasyfikowane jako
nie do użytku.
Zanieczyszczenia dymem lub innymi osadami:
Wymagane czyszczenie w celu przeprowadzenia
dokładnej inspekcji wzrokowej. W przypadku
wypalonych elementów w powłoce hełmu należy
go zaklasyfikować jako nie do użytku.
Wymagane czyszczenie
7
Zanieczyszczenie substancjami chemicznymi:
Wymagane czyszczenie. Wszystkie elementy powinny
być dokładnie sprawdzane wizualnie, aby zapobiec
osadzaniu się substancji chemicznych na innych
elementach hełmu. Jeśli uszkodzenia elementów
montowanych są nadal widoczne po czyszczeniu,
powinny być one wymienione.
Wymagane czyszczenie
i przegląd wzrokowy
90 94 889 | 06.14-2 | Communications & Sales Marketing | PP | LE | Wydrukowano w Niemczech | Nie zawiera chloru - spełnia warunki ochrony środowiska | Może ulegać zmianom | © 2014 Drägerwerk AG & Co. KGaA
Nie do użytku – Nie używać więcej!
Uszkodzenia wizjera
NAPRAWIALNE
NIE DO UŻYTKU
7
NIE DO UŻYTKU
Ciężkie zanieczyszczenia
D-763-2014
Hełmy z przetarciami lub rysami sięgającymi czarnego
materiału hełmu muszą zostać zaklasyfikowane jako
nie do użytku (obejmuje to złamania na krawędziach).
Uszkodzenia zewnętrznej warstwy farby. Materiał
powłoki hełmu nie jest uszkodzony, ma widoczne
czarne plamki. Użyj zestawu naprawczego do farby
(numer części zestawu naprawczego do farby zależy
od koloru).
Naprawa uszkodzeń
D-758-2014
7
7
D-759-2014
Naprawa uszkodzeń
D-756-2014
NIE DO UŻYTKU
NAPRAWIALNE
D-760-2014
Mniejsze przetarcia lub rysy nieprzekraczające
głębokości 0,25 mm i średnicy 20 mm. Użyj
zestawu naprawczego do farby (numer części
zależy od koloru).
D-757-2014
7
D-755-2014
NAPRAWIALNE
Szerokie przetarcie materiału
Ślady po uderzeniach na powłoce hełmu
D-761-2014
Zarysowania na powłoce hełmu
