opis techniczny gaz

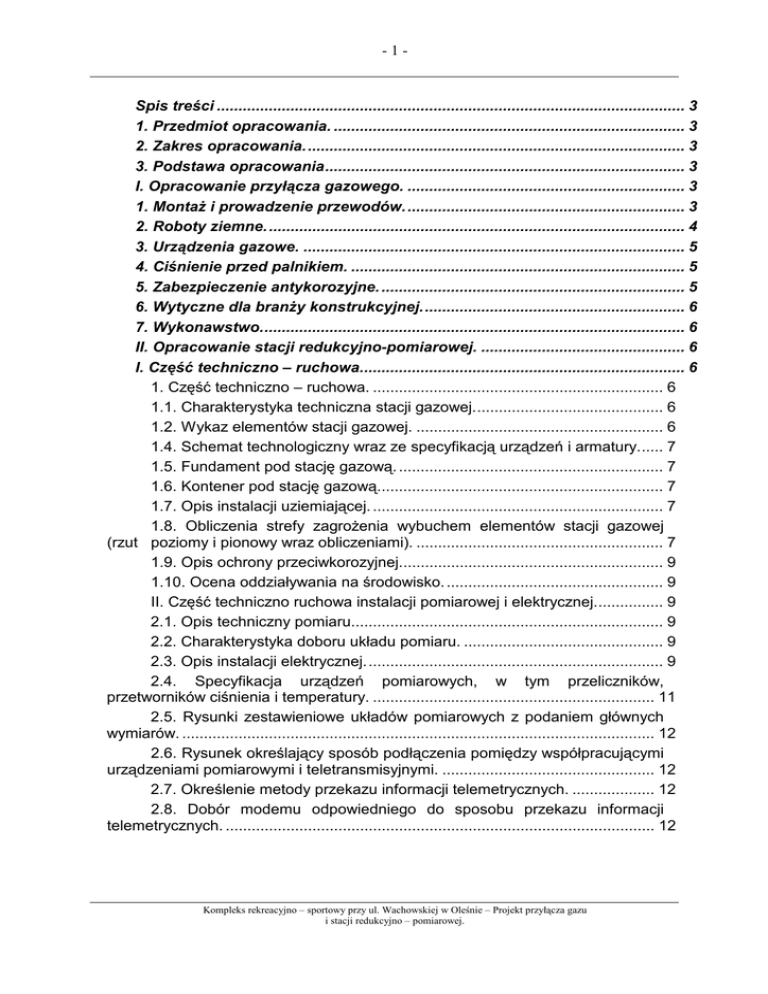

-1-
Spis treści ............................................................................................................ 3
1. Przedmiot opracowania. ................................................................................. 3
2. Zakres opracowania........................................................................................ 3
3. Podstawa opracowania................................................................................... 3
I. Opracowanie przyłącza gazowego. ................................................................ 3
1. MontaŜ i prowadzenie przewodów. ................................................................ 3
2. Roboty ziemne. ................................................................................................ 4
3. Urządzenia gazowe. ........................................................................................ 5
4. Ciśnienie przed palnikiem. ............................................................................. 5
5. Zabezpieczenie antykorozyjne. ...................................................................... 5
6. Wytyczne dla branŜy konstrukcyjnej............................................................. 6
7. Wykonawstwo.................................................................................................. 6
II. Opracowanie stacji redukcyjno-pomiarowej. ............................................... 6
I. Część techniczno – ruchowa........................................................................... 6
1. Część techniczno – ruchowa. ................................................................... 6
1.1. Charakterystyka techniczna stacji gazowej............................................ 6
1.2. Wykaz elementów stacji gazowej. ......................................................... 6
1.4. Schemat technologiczny wraz ze specyfikacją urządzeń i armatury...... 7
1.5. Fundament pod stację gazową. ............................................................. 7
1.6. Kontener pod stację gazową.................................................................. 7
1.7. Opis instalacji uziemiającej. ................................................................... 7
1.8. Obliczenia strefy zagroŜenia wybuchem elementów stacji gazowej
(rzut poziomy i pionowy wraz obliczeniami). ......................................................... 7
1.9. Opis ochrony przeciwkorozyjnej............................................................. 9
1.10. Ocena oddziaływania na środowisko. .................................................. 9
II. Część techniczno ruchowa instalacji pomiarowej i elektrycznej................ 9
2.1. Opis techniczny pomiaru........................................................................ 9
2.2. Charakterystyka doboru układu pomiaru. .............................................. 9
2.3. Opis instalacji elektrycznej..................................................................... 9
2.4. Specyfikacja urządzeń pomiarowych, w tym przeliczników,
przetworników ciśnienia i temperatury. ................................................................. 11
2.5. Rysunki zestawieniowe układów pomiarowych z podaniem głównych
wymiarów. ............................................................................................................. 12
2.6. Rysunek określający sposób podłączenia pomiędzy współpracującymi
urządzeniami pomiarowymi i teletransmisyjnymi. ................................................. 12
2.7. Określenie metody przekazu informacji telemetrycznych. ................... 12
2.8. Dobór modemu odpowiedniego do sposobu przekazu informacji
telemetrycznych. ................................................................................................... 12
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-2-
C:
C:
CZĘŚĆ RYSUNKOWA
1. Plan sytuacyjno-wysokościowy
- skala 1:500
2. Lokalizacja stref zagr. wybuchem na syt.wys.
- skala 1:500
3. Profil przyłącza gazu
- skala1:100/500
4. Szczegół włączenia przyłącza do gazociągu
5. Lokalizacja stacji red. pom. na elewacji
- skala 1:100
6. Lokalizacja stref zagr. wybuchem na elewacji
- skala 1:100
7. Lokalizacja stref zagr. w obrębie stacji red.-pom. 7/1,2,3
D:
D:
ZAŁĄCZNIKI:
1. Stacja redukcyjno – pomiarowa Q=130Nm3/h
2. Wymiary fundamentu pod stację red. – pom.
3. Rysunek obudowy z blachy ocieplanej wraz z usytuowaniem
kratek wentylacyjnych.
4. Schemat technologiczny stacji redukcyjno – pomiarowej.
5. Schemat szafki elektrycznej CST-01-02-P (1)
6. Schemat szafki elektrycznej CST-01-02-P (2)
7. Karty katalogowe producentów.
7.1 Gazomierz rotorowy CGR-01.
7.2 Moduł transmisji danych CMT-GSM-01
7.3 Instrukcja instalacji przelicznika Mac BAT II i obsługa
przelicznika.
7.4 Schemat podłączenia i rozmieszczenia gniazd w Mac BAT II.
7.5 Schemat podłączenia CZAK-03 do Mac BAT II.
7.6 Czujnik temperatury.
8. Szafka elektryczna CST-01-02.
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-3-
Spis treści
1. Przedmiot opracowania.
Przedmiotem niniejszego opracowania jest projekt przyłącza gazu i stacji redukcyjno pomiarowej do budynku hali basenowej w Oleśnie przy ul. Wachowskiej na terenie działek
2280/1546, 2282/1543, 2339/217, 2340/217 .
2. Zakres opracowania.
Opracowanie swoim zakresem obejmuje:
- projekt przyłącza gazu,
- projekt stacji redukcyjno – pomiarowej:
•
dobór urządzeń pomiarowych i armatury d stacji redukcyjno – pomiarowej,
•
dobór szafki telemetrycznej, systemu pomiaru i kontroli ilości przepływającego
gazu,
3. Podstawa opracowania
Podstawę opracowania stanowią:
•
Warunki przyłączenia do sieci gazowej TH4(ZE3) – 441 – 57/2007
•
mapa sytuacyjno – wysokościowa do celów projektowych działki nr ewid. 2280/1546,
2282/1546, 2339/217, 2340/217, 2424/213, 2360/204, 1979/213, 1909/221, 2359/204,
•
Podkłady budowlane,
•
Uzgodnienia międzybranŜowe,
•
Obowiązujące normy i przepisy.
I. Opracowanie przyłącza gazowego.
1. MontaŜ i prowadzenie przewodów.
Zaprojektowano przyłącze gazu z rur o średnicy ∅90x8,2mm PE 100 SDR17 PN10.
W odległości 2,5m od budynku naleŜy wykonać przejście z rury PE na rurę stalową. Rurociąg
gazu naleŜy ułoŜyć na podsypce z piasku. Rurociąg naleŜy obsypać oraz zasypać piaskiem
średnim. Przed zasypaniem naleŜy wykonać próbę szczelności przy uŜyciu powietrza o
ciśnieniu 0,75MPa, wyŜszym od ciśnienia roboczego przyłącza ( p=0,35MPa) przez 30min.
Włączenie do istniejącej sieci gazowej średniego ciśnienia wykonać poprzez trójnik
redukcyjny Ø160/90 PE. Ze względu na średnicę przyłącza i sieci gazowej połączenia
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-4-
wykonać poprzez zgrzewanie doczołowe. Węzeł włączeniowy do sieci gazowej wykonać
naleŜy za pomocą:
- trójnik redukcyjny Ø160/90 PE,
- zasuwa z króćcami PE do zgrzewania Ø90/DN80,
Zasuwę z króćcami PE połączyć poprzez zgrzewanie doczołowe z projektowanym przyłączem
Ø90x8,2mm SDR17 PN10.
Przejście rury przez ścianę zewnętrzną budynku naleŜy wykonać w rurze ochronnej,
wypełnionej pakułami przesyconymi smołą. Odcinki zewnętrzne naleŜy wzmocnić masą
bitumiczną.
Przewody instalacji gazowej naleŜy prowadzić po wierzchu ścian wewnętrznych. W
przypadku prowadzenia przewodów gazowych wzdłuŜ instalacji elektrycznych oraz innych
instalacji sanitarnych naleŜy zachować odległość 15 cm. Przewody gazowe naleŜy umieszczać
nad przewodami instalacji elektrycznej i wodociągowej.
Wszystkie przejścia przez przegrody budowlane naleŜy wykonać w rurach ochronnych.
Przejścia naleŜy wykonać jako gazoszczelne.
2. Roboty ziemne.
Wykop pod przyłącze gazowe winien mieć głębokość ok. 1m i szerokość 0,25m,
dno wykopu powinno być dokładnie oczyszczone z kamieni, korzeni i podobnych części
stałych. Pod gazociąg winna być dokonana podsypka z piasku min. 10cm a nad gazociąg
nadsypka 15cm. Po oczyszczeniu i wyrównaniu dna wykopu dokonaniu podsypki, ułoŜeniu
gazociągu naleŜy wykonać nadsypki z piasku zaczynając obsypywać boki rur a następnie
częściowo zasypać wykop pozbawionym kamieni i korzeni gruntem do wysokości 30-40 cm
nad gazociągiem, zagęszczając grunt warstwami o grubości nie przekraczającej 0,15m i
ułoŜyć Ŝółtą taśmę ostrzegawczą o szer. 0,1-0,2m a następnie zasypać wykop do końca
zagęszczając warstwami grunt. Szczególną uwagę naleŜy zwrócić na prawidłowe
zagęszczenie gruntu wokół połączeń rur.
MontaŜ przyłącza polietylenowego
Zmiana kierunku trasy jest dopuszczalna przy wykorzystaniu elastyczności rur PE
stosując promienie gięcia, których min. wartości podano w poniŜszej tabeli.
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-5-
Temperatura
+20ºC
+10ºC
+0ºC
20xd
35xd
50xd
otoczenia
Minimalny
promień gięcia
3. Urządzenia gazowe.
Projekt przewiduje doprowadzenie gazu, do projektowanych dwóch kotłów
VITOPLEX 300 o łącznej mocy 1440kW.
4. Ciśnienie przed palnikiem.
Ciśnienie przed palnikiem ustalono w oparciu o następujący wzór:
Ppalnik =P – 0,1·(ρp-ρg)·g·h - hstr
hstr – wysokość strat miejscowych i liniowych, Pa
ρp - gęstość powietrza, kg/m3
ρg - - gęstość gazu, kg/m3
Ppalnik (min)=0,5kPa
P = 2,5kPa
h=3,30m
Obliczenia strat miejscowych wykonano w oparciu o R. Zajda, Z. Gerbhardt ,,Instalacje
gazowe oraz lokalne sieci gazów płynnych”. Opory miejscowe i liniowe występują na
długości przewodów i kształtkach. Całkowita wysokość strat ciśnienia wynosi 228,33Pa =
0,23kPa, natomiast odzysk ciśnienia wynosi 0,18kPa. Uwzględniając powyŜsze, ciśnienie
przed palnikiem:
Ppalnik =2,5 – 0,18 – 0,23 = 2,09kPa>0,5kPa
Ciśnienie przed palnikami jest wystarczające (>0,5kPa), zapewni prawidłową pracę kotła.
5. Zabezpieczenie antykorozyjne.
Po wykonaniu instalacji i komisyjnej próbie szczelności rurociągi naleŜy zabezpieczyć
przed korozją przez dokładne oczyszczenie z rdzy i brudu oraz pomalowanie (nie później niŜ
po 4 godzinach od oczyszczenia) farbą podkładową chlorokauczukową. Po wyschnięciu farby
podkładowej nałoŜyć warstwę farby nawierzchniowej olejnej lub syntetycznej w kolorze
pomieszczeń. Roboty te naleŜy wykonać w temperaturze powietrza minimum 10 °C
i wilgotności nie większej niŜ 75%.
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-6-
6. Wytyczne dla branŜy konstrukcyjnej.
Przejścia przez przegrody wykonać w tulejach ochronnych jako gazoszczelne.
7. Wykonawstwo.
Całość instalacji naleŜy wykonać zgodnie z przepisami zawartymi w Zarządzeniu Nr 62
Ministra Budownictwa i Przemysłu Materiałów Budowlanych z 30.12.1970 r. (Dz. Bud. Nr 2
z 15.04.1971 r.). oraz z warunkami technicznymi, jakim powinny odpowiadać budynki i ich
usytuowanie (Dz.U. nr 75 poz. 690)
• Po wykonaniu przyłącza gazu naleŜy zgłosić odbiór właścicielowi dostawcy gazu.
II. Opracowanie stacji redukcyjno-pomiarowej.
I. Część techniczno – ruchowa.
1. Część techniczno – ruchowa.
1.1. Charakterystyka techniczna stacji gazowej.
Projektowana przepustowość stacji redukcyjno - pomiarowej wynosi 130Nm3/h.
1.2. Wykaz elementów stacji gazowej.
Projektowana stacja gazowa składa się z następujących elementów:
- reduktor B/249 TARTARINI
- gazomierz rotorowy DN50 G40 – COMMON
- korektor objętości gazu Mac BAT II
- zawór trójdrogowy CZAK 03 - COMMON
- filtr gazu G-1/0,5 – REDGAZ
- zawór kulowy DN50
- elektrozawór DN80 z głowicą MAG-3
- zawór obejściowy DN10
- zawór odpowietrzający DN15
- manometr średniego ciśnienia 0-0,6MPa – KFM
- manometr ciśnienia wyjściowego 0-0,6kPa – KFM
- manometr róŜnicowy PG 150
- gniazdo termometru kontrolnego
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-7-
- gniazdo z czujnikiem temperatury
Schemat technologiczny stacji redukcyjno – pomiarowej zamieszczono załączniku 1.4.
Na wlocie i wylocie ze stacji redukcyjno – pomiarowej naleŜy zamontować zawory upustowe
zakończone rurami wydmuchowymi.
1.4. Schemat technologiczny wraz ze specyfikacją urządzeń i armatury.
W załączniku 1 zamieszczono rysunek stacji redukcyjno pomiarowej ze specyfikacją
elementów i armatury.
1.5. Fundament pod stację gazową.
W załączniku 2 zamieszczono rysunek fundamentu pod stacje gazową. Fundament pod
stację jest konstrukcją betonową.
1.6. Kontener pod stację gazową.
W załączniku 3 zamieszczono konstrukcję kontenera wraz z rysunkiem.
1.7. Opis instalacji uziemiającej.
Otok uziemiający wykonać z płaskownika stalowego FeZn 5x30 i połączyć z obudową
kontenerową za pomocą złączy kontrolnych oraz uziomami szpilkowymi szt. 4 o długości ok.
2m.Otok ten ułoŜyć w odległości nie mniej niŜ 1,5m od fundamentu stacji oraz na głębokości
nie mniej niŜ 0,7m. Całość wykonać zgodnie z PN-89/E-05003/01-03. Wypadkowa
rezystancja uziemienia nie powinna przekroczyć 10Ω.
Uziemienie obudowy przelicznika Mac BAT II wykonać w jednym, punkcie. W
przypadku montaŜu na uziemionym gazociągu i montaŜ zapewnia galwaniczne podłączenie
obudowy z gazociągiem, nie naleŜy dołączać dodatkowego uziemienia. Jeśli obudowa
przelicznika nie jest ma bezpośredniego połączenia z metalowymi, uziemionymi elementami,
to podłączenie uziemienia naleŜy wykonać przewodem miedzianym 4,0mm2 do zacisku
umieszczonego na opcjonalnej podstawie montaŜowej.
1.8. Obliczenia strefy zagroŜenia wybuchem elementów stacji gazowej (rzut
poziomy i pionowy wraz obliczeniami).
Obudowa stacji gazowej redukcyjno-pomiarowej:
metalowy kontener o kubaturze Vrz = 1,75 x 0,90 x 1,53 = 2,41 m3
wielkość otworów wentylacyjnych:
[m2]
-
nawiew 0,425 x 0,09 x 4 szt – 0,038 x 4
-
wywiew 0,425 x 0,09 x 2 szt – 0,038 x 2 [m2]
wydmuch z zaworu odpowietrzającego Dn 15 = 0,0001766 [m2]
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-8-
całkowita powierzchnia otworów wentylacyjnych - Fwent = 0,23m2
zakres przepustowości
-
130Nm3/h
Konstrukcja, stosowane urządzenia oraz technologia produkowanych stacji gazowych przez
„REDGAZ” dopuszczają tylko źródła emisji drugorzędnej.
Największy strumień paliwa gazowego występujący ze źródła emisji drugorzędnej dla
połączeń pracujących pod ciśnieniem wlotowym wynosi:
QmaxII= 5,3 x 10-4 x (0,35 + 0,1 ) = 0,000239 m3/sek
Ustalenie rodzaju wentylacji wewnątrz kontenera.
Wentylacja kategorii A występuje, gdy:
Fwentfakt ≥ Fwnt min
Fwentfakt ≥ 374 xαxQmax II
Fwentfakt = 0,30m 2
Fwentefekt = 374 ⋅ 2,0 ⋅ 0,000239 = 0,178m 2
Fweefekt = 0,23 > 0,198m 2
Warunek spełniony.
Szafkowa stacja gazowa posiada wentylację naturalną kategorii A, dlatego teŜ otwory
wentylacyjne nie stanowią źródła emisji i nie wyznacza się dla nich stref zagroŜenia
wybuchem.
Klasyfikacja stref zagroŜenia wybuchem wewnątrz pomieszczenia stacji ( wg tabeli 3 ZN-G8101 ).
W stacji redukcyjno-pomiarowej występuje wentylacja kategorii A.
Nie zachodzi więc potrzeba wyznaczania stref zagroŜenia wybuchem dla otworów
wentylacyjnych i drzwi.
3.1. Określenie strefy dla wylotu rury wydmuchowej z zaworu upustowego w stacji:
Zasięg stref nad wylotem rury o Dn15 odprowadzającej gaz z zaworu odpowietrzającego do
atmosfery mm wynosi:
- dla strefy Z1 r =1m
- dla strefy Z2 R1 = 2,65 m
R2 = 2,95 m
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
-9-
Strefa Z2 dla wylotu rury stanowi kombinację kuli o promieniu R2=2,95m oraz stoŜka o
promieniu podstawy R1=2,65m i wysokości równej promieniowi kuli R2=2,95m.
1.9. Opis ochrony przeciwkorozyjnej.
Po przeprowadzeniu badań wytrzymałościowych orurowanie stacji zabezpieczane jest
przed korozją. Powierzchnie zewnętrzne i wewnętrzne naleŜy oczyścić tak, aby były wolne od
rdzy, brudu i tłustych plam.
Zewnętrzne powierzchnie rur powinny być zabezpieczone powłoką malarską lub metaliczna.
Powłoka malarska powinna być szczelna, nie powinna się łuszczyć, tworzyć pęcherzy,
pęknięć i odprysków.
Powłoka malarska powinna wykazywać odpowiedni stopień przyczepności wg PN-EN ISO
2409:1999 oraz powinna być odporna na agresywność korozyjną środowiska zgodnie z PNEN ISO 12944-2:2001.
Powłoka metaliczna powinna być wykonana zgodnie z PN-EN 12540:2002 lub PN-EN
12329:2002.
Stacja gazowa w zakresie ochrony przeciwkorozyjnej musi spełniać wymagania zawarte w
ZN-G-4120, ZN-G-4121.
1.10. Ocena oddziaływania na środowisko.
Zastosowane urządzenia, konstrukcja oraz technologia produkowanych stacji
gazowych przez ,,REDGAZ’’ dopuszczają tylko źródła emisji drugiego rzędu. Projektowana
stacja redukcyjno – pomiarowa nie oddziaływuje na środowisko.
II. Część techniczno ruchowa instalacji pomiarowej i elektrycznej.
2.1. Opis techniczny pomiaru.
Przelicznik objętości gazu MacBAT II jest urządzeniem przeznaczonym do pomiaru
ilości i strumienia gazu oraz rejestrowania parametrów zuŜywanego gazu. Pomiar polega na
zliczaniu ilości impulsów czujnika kontaktronowego LF umieszczonego w głowicy
gazomierza G40 DN50 - ,,COMMON”.
2.2. Charakterystyka doboru układu pomiaru.
Układ pomiarowy przepływającego gazu opiera się o gazomierz G40 DN50
COMMON (załącznik 7.1.) oraz przelicznik objętości MacBAT II. Przelicznik objętości
MacBAT II jest połączony z dwukanałowym konwerterem sygnałów z zasilaczem CZAK-03
(załącznik 7.5). Informacje trafiające do konwertera są zamieniane na inny rodzaj sygnału i
dalej przekazywane do modemu CMT-GSM-01, poniewaŜ ma on moŜliwość transmisji
danych telemetrycznych drogą radiową (GSM) i satelitarną (GPRS). Karta katalogowa
modemu w załączniku 7.2.
2.3. Opis instalacji elektrycznej.
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
- 10 -
Korektor MacBAT II zamontowany ma być bezpośrednio na gazomierzu rotorowym.
Czujnik temperatury zamocowany jest w odcinku pomiarowym zestawu montaŜowego w
króćcu pomiaru temperatury. Ciśnienie doprowadzone jest do czujnika ciśnienia za pomocą
rurki impulsowej. Połączenia elektryczne korektora z pozostałymi elementami układu naleŜy
wykonać przy pomocy przewodów wieloŜyłowych z Ŝyłami wykonanymi w postaci linek
wielodrutowych. Zastosowane przewody muszą spełniać wymogi dla przewodów typ B
zgodnie z normami PN-EN 60079-14 PN-EN 50039. W przypadku zastosowania kabli
ekranowych: ekran łączyć od strony CZAK – 03 do listwy uziemiającej. Schemat instalacji
korektora objętości Mac BAT II zamieszczono w załączniku 7.3. Schemat podłączenia i
rozmieszczenia gniazd w Mac BAT II w załączniku 7.4.
Zadaniem urządzenia CZAK – 03 jest zasilanie korektora Mac BAT II oraz konwersja
sygnałów. CZAK – 03 posiada dwa niezaleŜne kanały transmisyjne, które od strony
nieiskrobezpiecznej są izolowane galwanicznie od siebie. CZAK – 03 jest urządzeniem
przeznaczonym do transmisji danych cyfrowych, analogowych, oraz zasilania urządzeń
przeciwwybuchowych zlokalizowanych w strefie zagroŜenia wybuchowego. Urządzenie to
jest zasilane napięciem 230V. Zastosowane algorytmy redukcji zakłóceń jak i układy
antyprzepięciowe zwiększyły pewność emisji danych oraz bezawaryjność urządzenia. MontaŜ
urządzenia na szynie DIN (TS35) naleŜy rozpocząć od dociągnięcia klipsa. Następnie naleŜy
nałoŜyć CZAK – 03 na szynę i wcisnąć klips do oporu. Do listew zaciskowych urządzenia
naleŜy podłączać kable o przekroju Ŝył <2,5mm2 zakończone zaprasowanymi tulejami. CZAK
– 03 wyposaŜony jest w pięć kontrolek:
- załączenia napięcia wyjściowego UEX listwy J2 (kolor niebieski),
- kierunku przepływu danych – nadawanie do urządzenia podłączonego do J4, J5 (kolor
niebieski),
- kierunku przepływu danych – odbiór z urządzenia podłączonego do J4, J5 (kolor zielony)
CZAK – 03 wyposaŜony jest w podstawowe układy przepięciowe, które chronią układ przed
zniszczeniem od przepięć pojawiających się w kablach przyłączeniowych. W przypadku gdy
kable połączeniową mogą być naraŜone na wyładowania piorunowe bezpośrednie lub
pośrednie naleŜy stosować dodatkową wielopoziomową ochronę przepięciową. Schemat
podłączenia CZAK – 03 do Mac Bat II przedstawiono w załączniku 7.3.
Gazomierz CGR-01 posiada urządzenie odczytowe w postaci liczydła mechanicznego
oraz wyjścia sygnałów elektrycznych. Wyjścia sygnałów elektrycznych mogą być dwóch
rodzajów: niskiej częstotliwości oraz wysokiej częstotliwości. Liczydło wyposaŜone moŜe
być w dwa gniazda oraz 6 nadajników impulsów elektrycznych:
dwa zbliŜeniowe nadajniki indukcyjne wysokiej częstotliwości
dwa szczelinowe nadajniki indukcyjne niskiej częstotliwości
dwa nadajniki kontaktronowe niskiej częstotliwości LFK
Wszystkie nadajniki umieszczone w liczydle gazomierza są połączone ze stykami gniazd
,,TUCHEL’’ C091 31N006 100 2, umieszczonymi na tylnej ścianie liczydła. Do gniazd tych
naleŜy przyłączyć z wtykami 6 –stykowymi ,,TUCHEL’’ C091 31N006 100 2. MoŜliwe
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
- 11 -
połączenia nadajników z odpowiednimi gniazdami wyjść sygnałów elektrycznych
przedstawiono w tabeli poniŜej.
Gazomierz CGR-01 musi być wyposaŜony w nadajniki zapewniające poziom
zabezpieczenia co najmniej II 2G EEx ib IIC T4. Nadajniki które mogą być zastosowane oraz
dopuszczalne parametry zasilania nadajników z obwodów iskorbezpiecznych (Ui, Ii, Pi)
wartości maksymalnej indukcyjności pojemności wewnętrznej nadajników (Li, Ci)
zamieszczono w załączniku 7.4.
2.4. Specyfikacja urządzeń pomiarowych, w tym przeliczników, przetworników
ciśnienia i temperatury.
WyposaŜeniem standardowym kaŜdego przelicznika MacBat II jest platynowy czujnik
temperatury. Czujnik PT100/A/4/-20/+60 typ CT3-XXX/L umoŜliwia pomiar temperatury w
gazach. Czujnik wyposaŜony jest w przewód połączeniowy 4 Ŝyłowy. Dławik zamontowany
na rurce czujnika temperatury nie zapewnia uszczelnienia dla gazu. Czujnik CT3 – XXX/L
moŜe być montowany na gazociągu jedynie w szczelnej tulei termostatycznej. Przelicznik
słuŜy do pomiarów ilości strumienia gazu, uŜywając sygnałów z czujników LF z gazomierzy,
temperatury gazu i ciśnienia mierzonego przez czujnik wbudowany. Schemat czujnik
temperatury w załączniku 7.6.
Kurek trójdrogowy CKMT jest urządzeniem stosowanym w układzie pomiarowym
gazu. Kurek wykonany jest w klasie ciśnienia roboczego MOP 5-11 i jest stosowany w
układach niskiego, średniego i wysokiego ciśnienia. Kurek moŜe pracować w zakresie
temperatur –20 do +60C. W układach pomiarowych gazu umoŜliwia łączenie gazomierza z
przetwornikiem ciśnienia lub manometrem oraz urządzeniem kontrolnym np. kalibratorem
ciśnienia. Zmianę konfiguracji połączenia urządzeń uzyskuje się przez obrót dźwignią w
jedno z trzech połoŜeń, rozmieszczonych co 90o. Kurek wyposaŜony jest w trzy króćce
przyłączeniowe z gwintem M12x1,5. Króciec A moŜe mieć gwint zewnętrzny M20x1,5 do
połączenia przy pomocy śrubunku z otworem impulsowym gazomierza. Króćce w procesie
montaŜu zabezpieczyć przed odkręceniem przy uŜyciu kleju.
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
- 12 -
2.5. Rysunki zestawieniowe układów pomiarowych z podaniem głównych
wymiarów.
Rysunki układów pomiarowych z głównymi wymiarami zamieszczono w załączniku
7.1, 7.6, 8.
2.6. Rysunek określający sposób podłączenia pomiędzy współpracującymi
urządzeniami pomiarowymi i teletransmisyjnymi.
Rysunki pokazujące sposób połączenia pomiędzy urządzeniami pomiarowymi i
teletransmisyjnymi zamieszczono w załączniku 8 i 7.4.
2.7. Określenie metody przekazu informacji telemetrycznych.
Przekaz informacji teleinformatycznych odbywa się drogą radiową (GSM) oraz
satelitarną (GPRS).
2.8. Dobór modemu odpowiedniego do sposobu przekazu informacji
telemetrycznych.
PoniewaŜ transmisja danych odbywa się w trybie GSM/GPRS dobrano modem CMTGSM – 01. Jest to moduł do transmisji danych w trybie komutowanym (CDS) i GPRS w
sieciach telefonii komórkowej GSM. Zawiera w sobie funkcjonalność modemu GPRS
tradycyjnego modemu GPRS i tradycyjnego modemu na łącza komutowane GSM. Unikalną
jego cechą jest, Ŝe moŜe pracować jednocześnie w trybie GPRS i CSD (bez konieczności
przeprogramowywania). Nie jest moŜliwa jednoczesna transmisja danych w obu tych trybach
w tym samym czasie, gdyŜ odczytywane urządzenia nie posiadają warstwy sesji i nie moŜna
czytać ich jednocześnie z dwóch punktów. Sesja GPRS jest aktywna, urządzenie pracuje jako
serwer w ustawionym typie transportu TCP lub UDP, a w przypadku nadejścia połączenia
CSD zatrzymuje sesję GPRS i zestawia połączenie. Po jego rozłączeniu przywraca sesję
GPRS. Ponadto posiada rozbudowany moduł kontroli i utrzymania połączenia w trybie
pasywnym (time-out'y) i aktywnym (serwer diagnostyczny). Ma moŜliwość zainstalowania
dwóch kart SIM (z nr PIN lub bez), wyposaŜony jest w 2 wejścia do wysyłania SMS. Posiada
takŜe złącze "debug" pozwalające, po podłączeniu komputera z emulatorem terminala, na
obserwację pracy modułu np. podczas wykonywania czynności serwisowych na stacji.
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
- 13 -
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
- 14 -
Kompleks rekreacyjno – sportowy przy ul. Wachowskiej w Oleśnie – Projekt przyłącza gazu
i stacji redukcyjno – pomiarowej.
