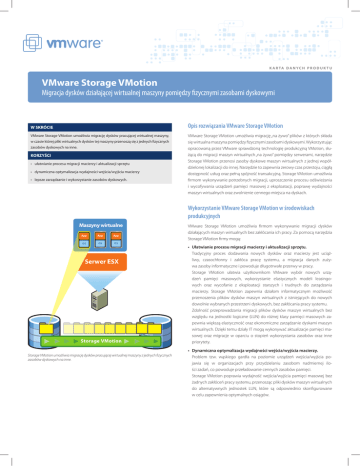

VMware Storage VMotion

K A R TA D A N YC H P R O D U K T U
VMware Storage VMotion
Migracja dysków działającej wirtualnej maszyny pomiędzy fizycznymi zasobami dyskowymi
Opis rozwiązania VMware Storage VMotion
W SKRÓCIE
VMware Storage VMotion umożliwia migrację dysków pracującej wirtualnej maszyny,
w czasie której pliki wirtualnych dysków tej maszyny przenoszą się z jednych fizycznych
zasobów dyskowych na inne.
KORZYŚCI
• ułatwianie procesu migracji macierzy i aktualizacji sprzętu
• dynamiczna optymalizacja wydajności wejścia/wyjścia macierzy
• lepsze zarządzanie i wykorzystanie zasobów dyskowych.
VMware Storage VMotion umożliwia migrację „na żywo” plików z których składa
się wirtualna maszyna pomiędzy fizycznymi zasobami dyskowymi. Wykorzystując
opracowaną przez VMware sprawdzoną technologię produkcyjną VMotion, służącą do migracji maszyn wirtualnych „na żywo” pomiędzy serwerami, narzędzie
Storage VMotion przenosi zasoby dyskowe maszyn wirtualnych z jednej współdzielonej lokalizacji do innej. Narzędzie to zapewnia zerowy czas przestoju, ciągłą
dostępność usług oraz pełną spójność transakcyjną. Storage VMotion umożliwia
firmom wykonywanie potrzebnych migracji, uproszczenie procesu odświeżania
i wycofywania urządzeń pamięci masowej z eksploatacji, poprawę wydajności
maszyn wirtualnych oraz zwolnienie cennego miejsca na dyskach.
Wykorzystanie VMware Storage VMotion w środowiskach
produkcyjnych
Maszyny wirtualne
App
App
App
OS
OS
OS
Serwer ESX
Storage VMotion
Storage VMotion umożliwia migrację dysków pracującej wirtualnej maszyny z jednych fizycznych
zasobów dyskowych na inne.
VMware Storage VMotion umożliwia firmom wykonywanie migracji dysków
działających maszyn wirtualnych bez zakłócania ich pracy. Za pomocą narzędzia
Storage VMotion firmy mogą:
• Ułatwianie procesu migracji macierzy i aktualizacji sprzętu. Tradycyjny proces dodawania nowych dysków oraz macierzy jest uciążliwy, czasochłonny i zakłóca pracę systemu, a migracja danych zużywa zasoby informatyczne i powoduje długotrwałe przerwy w pracy.
Storage VMotion ułatwia użytkownikom VMware wybór nowych urządzeń pamięci masowych, wykorzystanie elastycznych modeli leasingowych oraz wycofanie z eksploatacji starszych i trudnych do zarządzania
macierzy. Storage VMotion zapewnia działom informatycznym możliwość
przenoszenia plików dysków maszyn wirtualnych z istniejących do nowych
dowolnie wybranych przestrzeni dyskowych, bez zakłócania pracy systemu.
Zdolność przeprowadzania migracji plików dysków maszyn wirtualnych bez
względu na jednostki logiczne (LUN) do różnej klasy pamięci masowych zapewnia większą elastyczność oraz ekonomiczne zarządzanie dyskami maszyn
wirtualnych. Dzięki temu działy IT mogą wykonywać aktualizacje pamięci masowej oraz migracje w oparciu o stopień wykorzystania zasobów oraz inne
priorytety.
• Dynamiczna optymalizacja wydajności wejścia/wyjścia macierzy. Problem tzw. wąskiego gardła na poziomie urządzeń wejścia/wyjścia pojawia się w organizacjach przy przydzielaniu zasobom nadmiernej ilości zadań, co powoduje przeładowanie cennych zasobów pamięci.
Storage VMotion poprawia wydajność wejścia/wyjścia pamięci masowej bez
żadnych zakłóceń pracy systemu, przenosząc pliki dysków maszyn wirtualnych
do alternatywnych jednostek LUN, które są odpowiednio skonfigurowane
w celu zapewnienia optymalnych osiągów.
VMWARE S ER VER
K AR TA DANYCH PR ODU K TU
KLUCZOWE FUNKCJE
• Lepsze zarządzanie i wykorzystanie zasobów dyskowych.
Nieodpowiednie przydzielenie zasobów dyskowych dla maszyny wirtualnej
może być przyczyną problemów z działaniem aplikacji oraz niewykorzystania lub odłączenia zasobów pamięci masowej. Co więcej, zwiększenie lub
zmniejszenie fizycznych zasobów dyskowych wymaga zastosowania skomplikowanej ręcznej procedury obejmującej koordynację pomiędzy grupami,
planowanie czasu przestoju oraz dodawania dodatkowych zasobów. Następnie należy wykonać czasochłonną migrację plików maszyny wirtualnej do
nowej lokalizacji, co powoduje długi okres przestoju danych usług.
Storage VMotion eliminuje te problemy umożliwiając lepsze wykorzystanie zasobów fizycznych i pozwala uniknąć problemów związanych z działaniem systemu.
Storage VMotion bez zakłócania pracy przenosi maszyny wirtualne na jednostki
LUN o większej pojemności, gdy rozmiar plików dysków zbliży się do ograniczeń
związanych z całkowitą dostępną wielkością jednostek LUN. Odzyskane zasoby
można ponownie wykorzystać i przydzielić do aplikacji maszyn wirtualnych, które
ich potrzebują.
Działanie VMware Storage VMotion
VMware Storage VMotion w całkowicie przejrzysty sposób umożliwia przeniesienie
dysków maszyn wirtualnych do innych lokalizacji bez przerywania działania maszyny wirtualnej. Storage VMotion wykorzystuje podstawowe technologie stworzone
przez VMware.
Przed przeniesieniem pliku dysku maszyny wirtualnej, Storage VMotion przenosi
„katalog domowy” maszyny wirtualnej do nowej lokalizacji. „Katalog domowy” zawiera informacje na temat maszyny wirtualnej, np. plik konfiguracji, plik wymiany,
pliki log. Przeniesienie dysku/dysków następuje po migracji katalogu domowego.
Najpierw Storage VMotion tworzy „dysk potomny” dla każdego dysku maszyny wirtualnej, który ma zostać przeniesiony. Po rozpoczęciu procedury migracji wszystkie
dane zapisywane na dysku są kierowane na „dysk potomny”. Następnie „macierzysty”
dysk wirtualny jest kopiowany ze starej lokalizacji danych na nową. Podczas trzeciego etapu tej procedury, dysk potomny, na który spływają zapisane dane zostaje
ponownie przyporządkowany do skopiowanych dysków macierzystych. Na koniec
dysk potomny jest konsolidowany z nowym dyskiem macierzystym, a host ESX zostaje przełączany do nowej lokalizacji dysku macierzystego.
Kluczowe funkcje VMware Storage VMotion
• Pełna spójność transakcyjna. Migracje pamięci masowej przy zerowym czasie
przestoju oraz pełnej spójności transakcyjnej.
• Niezależność. Pełna niezależność od systemu operacyjnego wirtualnej maszyny
i sprzętu umożliwia Storage VMotion wykonywanie migracji dowolnych maszyn
wirtualnych pomiędzy dowolnymi typami urządzeń obsługiwanymi przez VMware ESX Server.
• Obsługa Fibre Channel SAN. Możliwość przeprowadzania migracji plików dysków maszyn wirtualnych „na żywo”, z wykorzystaniem szerokiego asortymentu
urządzeń Fibre Channel SAN (maks. 4 GB).
Gdzie można nabyć VMware Storage VMotion?
Informacje na temat zakupu oprogramowania znajdują się na stronie http://www.vmware.com/products/vi/buy.html.
Specyfikacja produktu i wymagania systemowe
VMware Storage VMotion wymaga zainstalowania oprogramowania VirtualCenter
Management Server i VirtualCenter Agent w systemach fizycznych. Więcej informacji na ten temat znajduje się w wymaganiach dotyczących VMware VirtualCenter.
Uwaga: Szczegółowe informacje na temat wsparcia, kompatybilności oraz interoperacyjności znajdują się w przewodnikach po Virtual Infrastructure 3 dotyczących
kompatybilności oraz w dokumentacji na temat wersji oprogramowania.
Proces przełączania katalogu domowego oraz migracji dysku, tworzenia dysków
potomnych i macierzystych oraz ponownego przyporządkowania i konsolidacji
dysków potomnych zajmuje mniej niż 2 sekundy, a użytkownik aplikacji nawet go
nie zauważy.
©1998-2007 VMware, Inc. Wszelkie prawa zastrzeżone. Chronione przez jeden lub więcej patentów amerykańskich nr 6397242, 6496847, 6704925, 6711672, 6725289, 6735601, 6785886, 6789156, 6795966,
6880022, 6944699, 6961806, 6961941, 7069413, 7082598, 7089377, 7111086, 7111145, 7117481, 7149843 i 7155558; inne zgłoszenia patentowe oczekują na rejestrację. VMware, logo VMware (kwadraty) i jego
projekt, a także Virtual SMP i VMotion są zastrzeżonymi znakami towarowymi lub znakami towarowymi VMware, Inc. w Stanach Zjednoczonych i innych krajach. Wszystkie inne znaki i nazwy wymienione w
niniejszej publikacji mogą być znakami towarowymi odpowiednich podmiotów. Artykuł nr 07Q4_VM_StorageVMotion_DS_EN_R1
Autoryzowany Dystrybutor rozwiązań VMware w Polsce: DNS Polska Sp. z o.o. ul. Stawowa 119, 31-346 Kraków, www.dns.com.pl, tel. +48 12  616  43  00
Numer Publikacji DNS/VMware/2008/04/11
