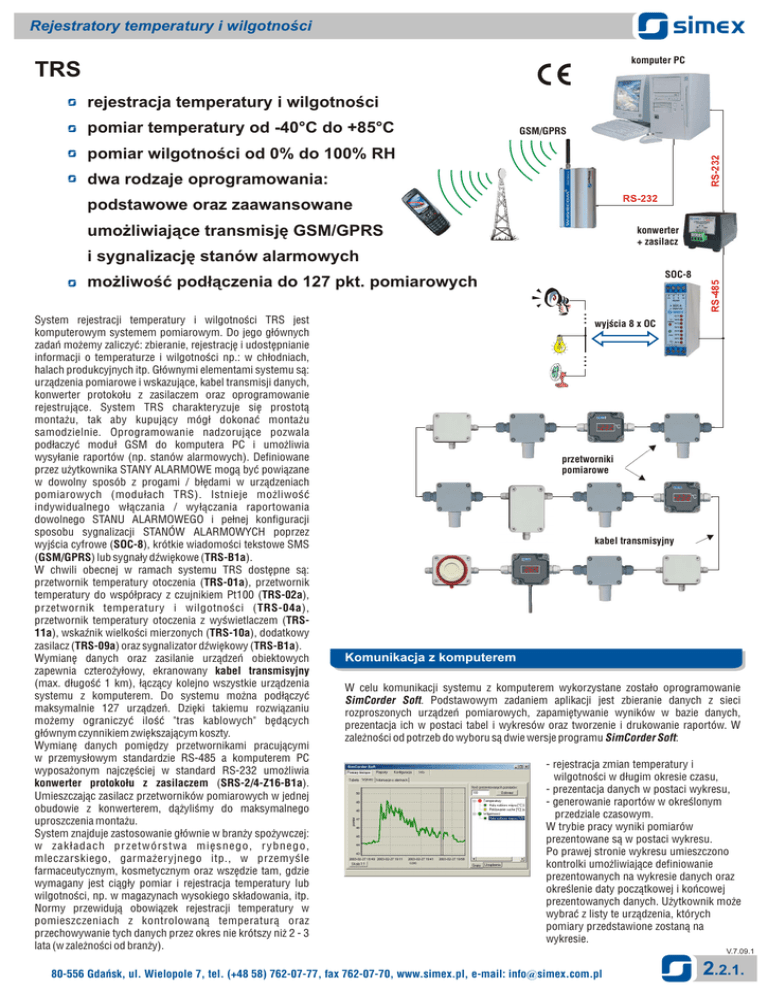

Karta katalogowa w j. polskim

Rejestratory temperatury i wilgotnoœci
komputer PC
TRS
rejestracja temperatury i wilgotnoœci
pomiar temperatury od -40°C do +85°C
GSM/GPRS
RS-232
pomiar wilgotnoœci od 0% do 100% RH
dwa rodzaje oprogramowania:
RS-232
podstawowe oraz zaawansowane
umo¿liwiaj¹ce transmisjê GSM/GPRS
konwerter
+ zasilacz
i sygnalizacjê stanów alarmowych
SOC-8
System rejestracji temperatury i wilgotnoœci TRS jest
komputerowym systemem pomiarowym. Do jego g³ównych
zadañ mo¿emy zaliczyæ: zbieranie, rejestracjê i udostêpnianie
informacji o temperaturze i wilgotnoœci np.: w ch³odniach,
halach produkcyjnych itp. G³ównymi elementami systemu s¹:
urz¹dzenia pomiarowe i wskazuj¹ce, kabel transmisji danych,
konwerter protoko³u z zasilaczem oraz oprogramowanie
rejestruj¹ce. System TRS charakteryzuje siê prostot¹
monta¿u, tak aby kupuj¹cy móg³ dokonaæ monta¿u
samodzielnie. Oprogramowanie nadzoruj¹ce pozwala
pod³aczyæ modu³ GSM do komputera PC i umo¿liwia
wysy³anie raportów (np. stanów alarmowych). Definiowane
przez u¿ytkownika STANY ALARMOWE mog¹ byæ powi¹zane
w dowolny sposób z progami / b³êdami w urz¹dzeniach
pomiarowych (modu³ach TRS). Istnieje mo¿liwoœæ
indywidualnego w³¹czania / wy³¹czania raportowania
dowolnego STANU ALARMOWEGO i pe³nej konfiguracji
sposobu sygnalizacji STANÓW ALARMOWYCH poprzez
wyjœcia cyfrowe (SOC-8), krótkie wiadomoœci tekstowe SMS
(GSM/GPRS) lub sygna³y dŸwiêkowe (TRS-B1a).
W chwili obecnej w ramach systemu TRS dostêpne s¹:
przetwornik temperatury otoczenia (TRS-01a), przetwornik
temperatury do wspó³pracy z czujnikiem Pt100 (TRS-02a),
przetwornik temperatury i wilgotnoœci (TRS-04a),
przetwornik temperatury otoczenia z wyœwietlaczem (TRS11a), wskaŸnik wielkoœci mierzonych (TRS-10a), dodatkowy
zasilacz (TRS-09a) oraz sygnalizator dŸwiêkowy (TRS-B1a).
Wymianê danych oraz zasilanie urz¹dzeñ obiektowych
zapewnia cztero¿y³owy, ekranowany kabel transmisyjny
(max. d³ugoœæ 1 km), ³¹cz¹cy kolejno wszystkie urz¹dzenia
systemu z komputerem. Do systemu mo¿na pod³¹czyæ
maksymalnie 127 urz¹dzeñ. Dziêki takiemu rozwi¹zaniu
mo¿emy ograniczyæ iloœæ "tras kablowych" bêd¹cych
g³ównym czynnikiem zwiêkszaj¹cym koszty.
Wymianê danych pomiêdzy przetwornikami pracuj¹cymi
w przemys³owym standardzie RS-485 a komputerem PC
wyposa¿onym najczêœciej w standard RS-232 umo¿liwia
konwerter protoko³u z zasilaczem (SRS-2/4-Z16-B1a).
Umieszczaj¹c zasilacz przetworników pomiarowych w jednej
obudowie z konwerterem, d¹¿yliœmy do maksymalnego
uproszczenia monta¿u.
System znajduje zastosowanie g³ównie w bran¿y spo¿ywczej:
w zak³adach pr zetwórstwa miêsnego, r ybnego,
mleczarskiego, garma¿eryjnego itp., w przemyœle
farmaceutycznym, kosmetycznym oraz wszêdzie tam, gdzie
wymagany jest ci¹g³y pomiar i rejestracja temperatury lub
wilgotnoœci, np. w magazynach wysokiego sk³adowania, itp.
Normy przewiduj¹ obowi¹zek rejestracji temperatury w
pomieszczeniach z kontrolowan¹ temperatur¹ oraz
przechowywanie tych danych przez okres nie krótszy ni¿ 2 - 3
lata (w zale¿noœci od bran¿y).
RS-485
mo¿liwoœæ pod³¹czenia do 127 pkt. pomiarowych
wyjœcia 8 x OC
przetworniki
pomiarowe
kabel transmisyjny
Komunikacja z komputerem
W celu komunikacji systemu z komputerem wykorzystane zosta³o oprogramowanie
SimCorder Soft. Podstawowym zadaniem aplikacji jest zbieranie danych z sieci
rozproszonych urz¹dzeñ pomiarowych, zapamiêtywanie wyników w bazie danych,
prezentacja ich w postaci tabel i wykresów oraz tworzenie i drukowanie raportów. W
zale¿noœci od potrzeb do wyboru s¹ dwie wersje programu SimCorder Soft:
- rejestracja zmian temperatury i
wilgotnoœci w d³ugim okresie czasu,
- prezentacja danych w postaci wykresu,
- generowanie raportów w okreœlonym
przedziale czasowym.
W trybie pracy wyniki pomiarów
prezentowane s¹ w postaci wykresu.
Po prawej stronie wykresu umieszczono
kontrolki umo¿liwiaj¹ce definiowanie
prezentowanych na wykresie danych oraz
okreœlenie daty pocz¹tkowej i koñcowej
prezentowanych danych. U¿ytkownik mo¿e
wybraæ z listy te urz¹dzenia, których
pomiary przedstawione zostan¹ na
wykresie.
80-556 Gdañsk, ul. Wielopole 7, tel. (+48 58) 762-07-77, fax 762-07-70, www.simex.pl, e-mail: [email protected]
V.7.09.1
2.2.1.
Rejestratory temperatury i wilgotnoœci
Urz¹dzenia uzupe³niaj¹ce systemu TRS
TRS-09a
zasilacz wspomagaj¹cy systemu TRS
wydajnoœæ pr¹dowa 200 mA
Dane techniczne
TRS-09a jest wspomagaj¹cym zasilaczem systemu TRS
dostarczaj¹cym stabilizowanego napiêcia sta³ego 11,5V. Mo¿e
pracowaæ w dwóch trybach: jako zasilacz sterowany (w³¹czany
napiêciem zewnêtrznym 7-12V) lub niesterowany. Wyboru
konfiguracji dokonuje siê za pomoc¹ zworki. Wydajnoœæ pr¹dowa
wynosi 200 mA. Zasilacz jest odporny na krótkotrwa³e zwarcie
napiêcia wyjœciowego.
Urz¹dzenie umieszczone zosta³o w obudowie zapewniaj¹cej pe³n¹
ochronê przed py³ami oraz niskociœnieniowymi strugami wody.
napiêcie zasilania: 230 V AC +10/-5%
napiêcie wyjœciowe zasilacza: 11,5 V ±5%
napiêcie steruj¹ce: od 7 V do 12 V, max. 2 mA
wydajnoœæ pr¹dowa: 200 mA (przeciêtnie 15 urz¹dzeñ TRS)
temperatura pracy: 0°C do +50°C
temperatura sk³adowania: -10°C do +70°C
wymiary obudowy (d³ x sz x g³): 110 x 80 x 67 mm, 133 x 130 x 67 mm z d³awicami
wilgotnoϾ: do 90% bez kondensacji
waga: 365 g
SRS-2/4-Z16-B1a
zasilacz systemu czujników pomiarowych
konwerter standardu RS-232/RS-485
separator galwaniczny obwodów RS-232 i RS-485
rejestrator danych
Rejestrator SRS-2/4-Z16-B1a jest urz¹dzeniem dwuprocesorowym,
wyposa¿onym w zegar czasu rzeczywistego podtrzymywany bateri¹
litow¹ oraz nieulotn¹ pamiêæ typu flash (1MB), umo¿liwiaj¹c¹
rejestracjê ok. 40 000 pomiarów. Po ponownym w³¹czeniu programu
SimCorder Soft wszystkie zarejestrowane pomiary kopiowane s¹ do
komputera PC, a bufor rejestratora jest kasowany.
Podstawowym zastosowaniem urz¹dzenia jest:
- pod³¹czenie sieci modu³ów systemu TRS z komputerem PC,
wyposa¿onym w interfejs RS-232,
- automatyczna rejestracja pomiarów w czasie, gdy oprogramowanie
SimCorder Soft (lub komputer) s¹ wy³¹czone.
Modu³ zasilany jest z dodatkowego zasilacza zewnêtrznego
o wydajnoœci 0,8A / 12V DC. Wbudowany konwerter interfejsu
RS-232 na RS-485 dostosowany do wymagañ protoko³u Modbus
RTU (prêdkoœæ transmisji 9600 bit/sek) zapewnia pe³n¹ izolacjê
galwaniczn¹ (optoizolacja) miêdzy interfejsem RS-232 a liniami
RS-485 i mo¿e pracowaæ z dowolnymi urz¹dzeniami produkcji SIMEX
wyposa¿onymi w z³¹cze standardu RS-485, jak równie¿ obs³ugiwaæ
transmisjê miêdzy urz¹dzeniami wyposa¿onymi w interfejs RS-485 a
komputerem posiadaj¹cym z³¹cze RS-232.
Dane techniczne
napiêcie zasilania: typowo 12V DC
napiêcie wyjœciowe zasilacza: 10,5 V ±5%
wydajnoœæ pr¹dowa: 0,5 A (maksymalnie)
separacja galwaniczna: wyjœcie zasilacza i sygna³ów ³¹cza RS-485 od ³¹cza RS-232
z³¹cze interfejsu RS 232: 1x 9 PIN Canon (RS-232), przewód o d³ugoœci ok. 1,3 m
protokó³ transmisji: Modbus RTU
parametry transmisji: 9600/8/1/N
temperatura pracy: 0°C do +50°C
temperatura sk³adowania: -10°C do +70°C
wymiary obudowy (d³ x sz x g³): 150 x 70 x 68 mm
wilgotnoϾ: do 90% bez kondensacji
waga: 365 g
pamiêæ rejestratora 1 Mb (ok. 40 000 pomiarów)
zegar: wbudowany zegar RTC z podtrzymaniem bateryjnym
Fastrack Supreme FS20
modem zewnêtrzny GSM / GPRS
dwupasmowy GSM 900/1800 MHz
Stworzony do pracy w ka¿dym œrodowisku i dla wszystkich aplikacji,
modem zewnêtrzny Fastrack FS20 umo¿liwia bezprzewodow¹
komunikacjê w ka¿dym terenie. Stanowi kompletne rozwi¹zanie dla
transmisji danych, faksów, wiadomoœci SMS oraz aplikacji
g³osowych. Posiada 2 porty wejœcia/wyjœcia ogólnego przeznaczenia
u¿ywane jako punkty dostêpowe dla urz¹dzeñ peryferyjnych.
Posiadaj¹cy wszystkie certyfikaty, dwupasmowy (900/1800MHz)
Fastrack posiada GPRS klasy 10, obs³uguje komendy Open AT oraz
protoko³y internetowe (np. IP).
Us³ugi dodatkowe: przekazywanie po³¹czeñ, blokowanie po³¹czeñ,
po³¹czenia konferencyjne, po³¹czenia oczekuj¹ce, identyfikacja
numeru dzwoni¹cego, USSD, zamkniête grupy u¿ytkowników.
Dane techniczne
napiêcie zasilania: 5,5V - 32V
pobór pr¹du: 18 mA w stanie oczekiwania
110 mA podczas transmisji GSM 900 @ 13,2V
80 mA podczas transmisji GSM 1800 @ 13,2V
wartoϾ szczytowa: 1,7A @ 5,5V
pamiêæ: 4MB Flash/ 512MB SRAM
interfejs komunikacyjny: RS-232 i Audio poprzez z³¹cze typu sub-D 15-pin obs³uguj¹ce:
sterowanie poprzez komendy AT (GSM 07.07 i 07.05)
prêdkoœæ transmisji: od 300 do 115,200 bit/s
wymiary: 73 x 54 x 25 mm
waga: 82 g
V.8.03.1
2.2.4.
