BARI SLF300

BARI SLF300
Quality product of
CDA/SLF300

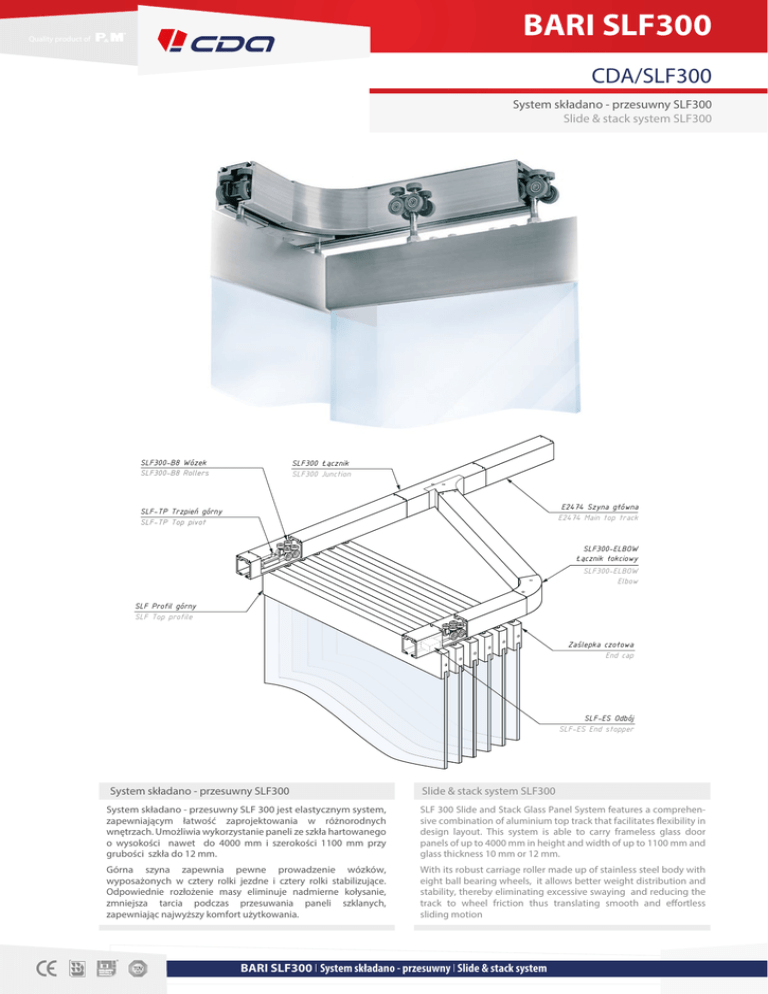

System składano - przesuwny SLF300
Slide & stack system SLF300
SLF300-B8 Wózek
SLF300-B8 Rollers
SLF300 Łącznik
SLF300 Junction
E2474 Szyna główna
E2474 Main top track
SLF-TP Trzpień górny
SLF-TP Top pivot
SLF300-ELBOW
Łącznik łokciowy
SLF300-ELBOW
Elbow
SLF Profil górny
SLF Top profile
Zaślepka czołowa
End cap
SLF-ES Odbój
SLF-ES End stopper
System składano - przesuwny SLF300
Slide & stack system SLF300
System składano - przesuwny SLF 300 jest elastycznym system,
zapewniającym łatwość zaprojektowania w różnorodnych
wnętrzach. Umożliwia wykorzystanie paneli ze szkła hartowanego
o wysokości nawet do 4000 mm i szerokości 1100 mm przy
grubości szkła do 12 mm.
SLF 300 Slide and Stack Glass Panel System features a comprehensive combination of aluminium top track that facilitates flexibility in
design layout. This system is able to carry frameless glass door
panels of up to 4000 mm in height and width of up to 1100 mm and
glass thickness 10 mm or 12 mm.
Górna szyna zapewnia pewne prowadzenie wózków,
wyposażonych w cztery rolki jezdne i cztery rolki stabilizujące.
Odpowiednie rozłożenie masy eliminuje nadmierne kołysanie,
zmniejsza tarcia podczas przesuwania paneli szklanych,
zapewniając najwyższy komfort użytkowania.
With its robust carriage roller made up of stainless steel body with
eight ball bearing wheels, it allows better weight distribution and
stability, thereby eliminating excessive swaying and reducing the
track to wheel friction thus translating smooth and effortless
sliding motion
BARI SLF300 І System składano - przesuwny І Slide & stack system
Quality product of
BARI SLF300
CDA/SLF300
System składano - przesuwny SLF300
Slide & stack system SLF300
BARI SLF300 І System składano - przesuwny І Slide & stack system
BARI SLF300
Quality product of
CDA/SLF300
Przykładowe rozwiązania parkingów
Example parking bays layout
Parking A lewy i prawy / Parking bay A left & right
S1=160+((N-1)xP)+65+G
SLF300-JLH90
SLF300-JRH90
SLF300-JLH90
SLF300-JRH90
213
Łącznik 90° lewy
Łącznik 90° prawy
90° deg junction
90° deg junction
S2=S1-137
137
P
65+G
65
E2474 Szyna główna
E2474 Main track
116
16
Szerokość paneli / Panel width
116
Uwaga / Note:
pierwszy panel jest również skrzydłem drzwiowym
the 1 st panel is actually a pivot door
R1
W2=W1-232
70
W1
N - ilość paneli / numbers of panels
P - odległość między panelami w parkingu- min. 62mm
distans between panels on parking bay, min. 62mm
W1 - odległość pomiędzy osiami parkingu -130
width of stucking track; panel widith -130
G - odległość między ścianą a panelami
gap between wall and panels
SLF-TP Trzpień górny
SLF-TP Top pivot
Panele
Panels
SLF300-ELBOW-90 Łącznik łokciowy 90°
SLF300-ELBOW-90 Elbow track 90°
16
R1
160
116
1
2
3 . . . N
S3=S1-116
Parking B / Parking bay B
213
137
E2474 Szyna główna
E2474 Main track
116
116
P
N - ilość paneli / numbers of panels
P - odległość między panelami w parkingu- min. 62 mm
distans between panels on parking bay- min. 62 mm
SLF300-ELBOW-90
Łącznik łokciowy 90°
SLF300-ELBOW-90
Elbow track 90°
5°
R1
16
90
Łącznik 90° lewy
Łącznik 90° prawy
90° deg junction
90° deg junction
70
SLF300-JLH90
SLF300-JRH90
SLF300-JLH90
SLF300-JRH90
1
65
2
3
.
.
.
N
SLF300
SLF 300 zapewnia wiele możliwości parkowania paneli systemu - dla innych
możliwości niż przedstawione, prosimy o kontakt z Działem Technicznym CDA.
SLF 300 complements a choice of various parking space layouts - for different
possibilities please contact CDA Technical Department.
BARI SLF300 І System składano - przesuwny І Slide & stack system
BARI SLF300
Quality product of
CDA/SLF300
Przykładowe rozwiązania parkingów
Example parking bays layout
Parking C / Parking bay C
178
P
172
70
65+G
SLF-TP
Trzpień górny
SLF-TP
Top pivot
65
SLF300-JLH110 Łącznik 110° lewy
SLF300-JRH100 Łącznik 110° prawy
SLF300-JLH110 110° deg junction
SLF300-JRH110 110° deg junction
R1
16
E2474 Szyna główna
E2474 Main track
81
110
°
N - ilość paneli / numbers of panels
P - odległość między panelami w parkingu- min. 62 mm
distans between panels on parking bay- min. 62 mm
G - odległość między ścianą a panelami
gap between wall and panels
Uwaga / Note:
pierwszy panel jest również skrzydłem drzwiowym
the 1 st panel is actually a pivot door
81
1
2
3 . . . N
6
81
R11
SLF300-ELBOW-110
Łącznik łokciowy 110°
SLF300-ELBOW-110
Elbow track 110°
125
Parking D / Parking bay
SLF300-ELBOW-90 Łącznik łokciowy 90°
SLF300-ELBOW-90 Elbow track 90°
SLF-TP Trzpień górny
SLF-TP Top pivot
213
panele
panels
P
16
R1
116
W1
łącznik 90° lewy
90° junction track (LH)
16
R1
90
°
1
łącznik 90° łokciowy
90° elbow track
116
2
...
N
S3=S1-106
S1=160+((N-1)xP)+67+G
SLF300
SLF 300 zapewnia wiele możliwości parkowania paneli systemu - dla innych
możliwości niż przedstawione, prosimy o kontakt z Działem Technicznym CDA.
SLF 300 complements a choice of various parking space layouts - for different
possibilities please contact CDA Technical Department.
BARI SLF300 І System składano - przesuwny І Slide & stack system
Szerokość paneli / Panel width
67
R1
137
N - ilość paneli / numbers of panels
P - odległość między panelami w parkingu- min. 62 mm
distans between panels on parking bay- min. 62 mm
67+G
16
70
E2474 szyna główna
E2474 main track
BARI SLF300
Quality product of
CDA/DRM38
CDA/SLF300-DRM 80
Widok i przekrój systemu SLF300 z DRM 80
View & section SLF300 with DRM 80
70
44
61
SLF300B8-ROLLER Wózek
SLF300B8-ROLLER Roller
73
48.5
E2474 Szyna główna
E2474 Main top track
71
6
25
BRISTLE-100
Szczotka przeciwkurzowa
BRISTLE-100 Bristle
83
66
F539-F749 Profil górny
F539-F749 Top profile
3
90
EC80 Zaślepka czołowa
EC80 End cap
DRM80-COV Maskownica
DRM80-COV Profile’s cover
DRM80-COV Maskownica
DRM80-COV Profile’s cover
F244-F243 Profil dolny
F244-F243 Bottom profile
66
83
EC80 Zaślepka czołowa
EC80 End cap
37
8
SLF-FB Rygiel czołowy
SLF-FB Front bolt
3
SLF-FB Rygiel czołowy
SLF-FB Front bolt
9001WS Gniazdo przeciwkurzowe
9001WS Dust proof keeper
9001WS Gniazdo przeciwkurzowe
9001WS Dust proof keeper
∅22
Kod / Code
CDA/SLF300-DRM80
grubość szkła: 10; 12
glass thickness: 10; 12
Projekt wykonawczy systemu na
podstawie wytycznych od Klienta
wykonuje firma CDA.
Executive project is prepared by
CDA, based on information from
the Client
Projekt zawiera:
- rysunek złożeniowy systemu
(na życzenie rysunki w DWG)
Project includes:
- assembly drawings
(if required drawings in DWG)
BARI SLF300 І System składano - przesuwny І Slide & stack system
BARI SLF300
Quality product of
CDA/SLF300-DRM100
Widok i przekrój systemu SLF300 z DRM 100
View & section SLF300 with DRM 100
70
44
61
SLF300B8-ROLLER Wózek
SLF300B8-ROLLER Roller
73
48.5
E2474 Szyna główna
E2474 Main top track
25
F203-F750 Profil górny
F203-F750 Top profile
79
DRM100-COV Maskownica
DRM100-COV Cover
3
90
102.5
71
BRISTLE-100
Szczotka przeciwkurzowa
BRISTLE-100 Bristle
EC100 Zaślepka czołowa
EC100 End cap
DRM100-COV Maskownica
DRM100-COV Cover
79
SLF-FB Rygiel czołowy
SLF-FB Front bolt
EC100 Zaślepka czołowa
EC100 End cap
37
8
SLF-FB Rygiel czołowy
SLF-FB Front bolt
102.5
3
F245-F246 Profil dolny
F245-F246 Bottom profile
9001WS Gniazdo przeciwkurzowe
9001WS Dust proof keeper
9001WS Gniazdo przeciwkurzowe
9001WS Dust proof keeper
∅22
Kod / Code
CDA/SLF300-DRM100
grubość szkła: 10; 12
glass thickness: 10; 12
Projekt wykonawczy systemu na
podstawie wytycznych od Klienta
wykonuje firma CDA.
Executive project is prepared by
CDA, based on information from
the Client
Projekt zawiera:
- rysunek złożeniowy systemu
(na życzenie rysunki w DWG)
Project includes:
- assembly drawings
(if required drawings in DWG)
BARI SLF300 І System składano - przesuwny І Slide & stack system
