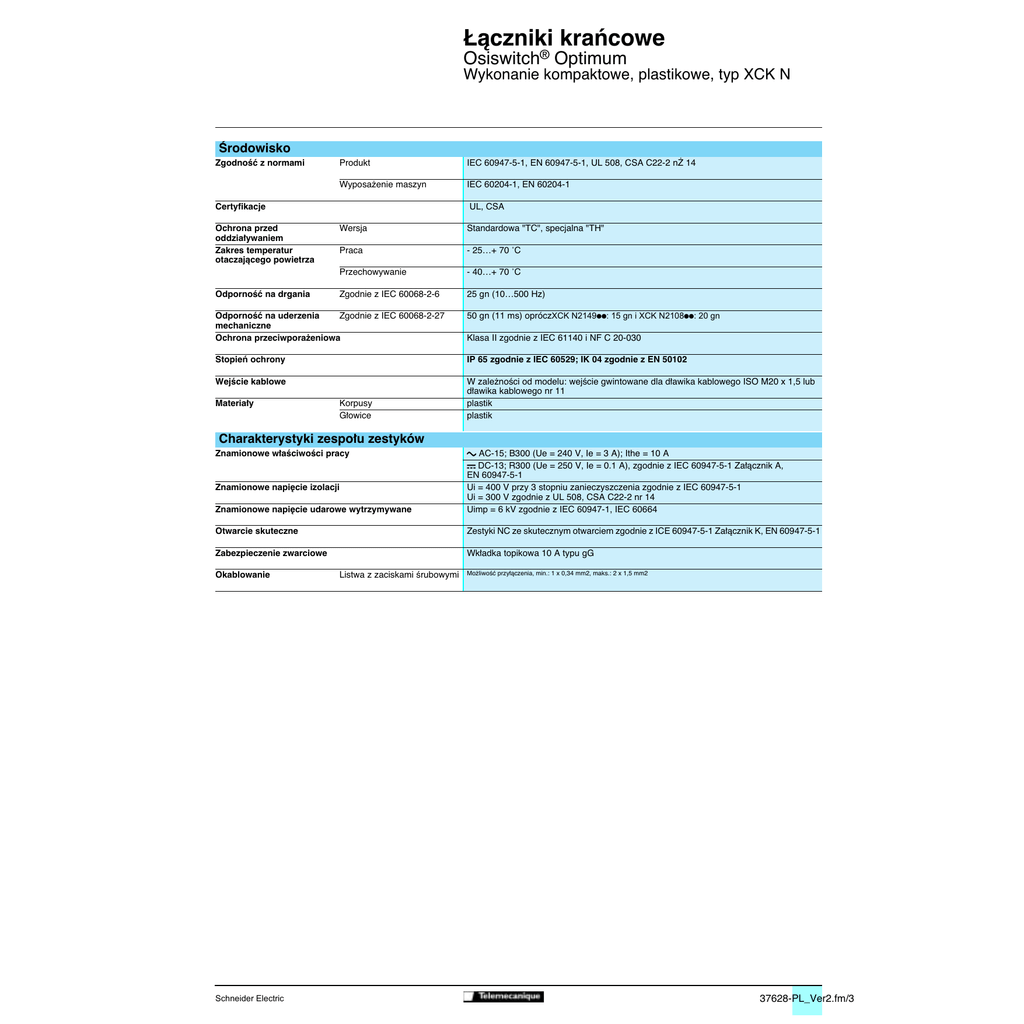

øączniki kraƒcowe

¸àczniki kraƒcowe
Osiswitch®
0
Optimum
Wykonanie kompaktowe, plastikowe, typ XCK N
Ârodowisko
ZgodnoÊç z normami
Produkt
IEC 60947-5-1, EN 60947-5-1, UL 508, CSA C22-2 n˚ 14
Wyposa˝enie maszyn
IEC 60204-1, EN 60204-1
UL, CSA
Certyfikacje
Ochrona przed
oddzia∏ywaniem
Zakres temperatur
otaczajàcego powietrza
OdpornoÊç na drgania
Wersja
Standardowa "TC", specjalna "TH"
Praca
- 25…+ 70 ˚C
Przechowywanie
- 40…+ 70 ˚C
Zgodnie z IEC 60068-2-6
25 gn (10…500 Hz)
OdpornoÊç na uderzenia
Zgodnie z IEC 60068-2-27
mechaniczne
Ochrona przeciwpora˝eniowa
50 gn (11 ms) opróczXCK N2149pp: 15 gn i XCK N2108pp: 20 gn
Stopieƒ ochrony
IP 65 zgodnie z IEC 60529; IK 04 zgodnie z EN 50102
WejÊcie kablowe
W zale˝noÊci od modelu: wejÊcie gwintowane dla d∏awika kablowego ISO M20 x 1,5 lub
d∏awika kablowego nr 11
plastik
plastik
Materia∏y
Korpusy
G∏owice
Klasa II zgodnie z IEC 61140 i NF C 20-030
Charakterystyki zespo∏u zestyków
Znamionowe napi´cie udarowe wytrzymywane
a AC-15; B300 (Ue = 240 V, Ie = 3 A); Ithe = 10 A
c DC-13; R300 (Ue = 250 V, Ie = 0.1 A), zgodnie z IEC 60947-5-1 Za∏àcznik A,
EN 60947-5-1
Ui = 400 V przy 3 stopniu zanieczyszczenia zgodnie z IEC 60947-5-1
Ui = 300 V zgodnie z UL 508, CSA C22-2 nr 14
Uimp = 6 kV zgodnie z IEC 60947-1, IEC 60664
Otwarcie skuteczne
Zestyki NC ze skutecznym otwarciem zgodnie z ICE 60947-5-1 Za∏àcznik K, EN 60947-5-1
Zabezpieczenie zwarciowe
Wk∏adka topikowa 10 A typu gG
Znamionowe w∏aÊciwoÊci pracy
Znamionowe napi´cie izolacji
Okablowanie
Schneider Electric
Listwa z zaciskami Êrubowymi
Mo˝liwoÊç przy∏àczenia, min.: 1 x 0,34 mm2, maks.: 2 x 1,5 mm2
37628-PL_Ver2.fm/3
¸àczniki kraƒcowe
Osiswitch®
0
Optimum
Wykonanie kompaktowe, plastikowe, typ XCK N
Kompletne ∏àczniki z 1 wejÊciem kablowym Pg11
Typ g∏owicy
Typ elementu nap´dowego
Trzpieniowa (mocowanie za korpus)
Trzpieƒ metalowy Trzpieƒ z rolkà
stalowà do
wzd∏u˝nego
ruchu krzywki
Trzpieƒ z rolkà
stalowà do
poprzecznego
ruchu krzywki
Trzpieƒ z
dêwignià z rolkà
termoplastycznà
uruchamianie
poziome w 1
kierunku
Trzpieƒ z
dêwignià z rolkà
termoplastycznà
uruchamianie
pionowe w 1
kierunku
Referencje (1) (2)
2 bieguny NC + NO
dzia∏anie migowe
Masa (kg)
Dzia∏anie zestyków
XCK N2110G11 XCK N2102G11 XCK N2103G11 XCK N2121G11 XCK N2127G11
0.135
0.145
0.145
zestyk
(A) (B) = przesuni´cie krzywki
zamkni´ty
(P) = punkt skutecznego otwarcia
zestyk otwarty
0.145
0.145
Zestyk NZ ze skutecznym
otwarciem
Charakterystyki
Uruchomienie ∏àcznika
Rodzaj uruchomienia
Liniowe
Przez krzywk´ 30˚
Maksymalna szybkoÊç uruchamiania
0.5 m/s
0.3 m/s
1 m/s
10 mln cykli przestawieƒ
Trwa∏oÊç mechaniczna
15 N
12 N
6N
Minimalna si∏a lub moment
Do prze∏àczenia
30 N
20 N
10 N
Do skutecznego otwarcia
1 wejÊcie Pg11
WejÊcie kablowe (2)
(1) Sprzedawane i pakowane po 20 sztuk.
W referencji ∏àcznika z wejÊciem gwintowanym dla d∏awików kablowych P20 nale˝y zmieniç G11 na P20. Przyk∏ad: XCK N2110G11 stanie si´ XCK
N2110P20.
Wymiary
XCK N2110G11
XCK N2102G11
XCK N2121G11
XCK N2127G11
XCK N2103G11
(1) WejÊcie gwintowane dla d∏awika
kablowego ISO M20x1,5 lub P11
(2) Ø: 2 pod∏u˝ne otwory Ø 4.3 x 6.3 na
Êrodkach 22 mm, 2 otwory Ø 4.3 na
Êrodkach 20 mm .
37611-PL_Ver2.fm/2
Schneider Electric
¸àczniki kraƒcowe
Osiswitch®
0
Optimum
Wykonanie kompaktowe, plastikowe, typ XCK N
Kompletne ∏àczniki z 1 wejÊciem kablowym Pg11
Typ g∏owicy
Typ elementu nap´dowego
Obrotowa (mocowanie za korpus)
Dêwignia z rolkà
termoplastycznà
Dêwignia o
zmiennej d∏ugoÊci
z rolkà
termoplastycznà
Wielokierunkowa
Dêwignia o
Dêwignia
zmiennej d∏ugoÊci z spr´˝ynowa
rolkà termoplastycznàØ 50 mm
"Koci wàs"
Referencje (1) (2)
2 bieguny NC + NO
dzia∏anie migowe
Masa (kg)
Dzia∏anie zestyków
XCK N2118G11 XCK N2145G11
0.175
XCK N2149G11 XCK N2108G11 XCK N2106G11
0.180
0.200
(A) (B) = przesuni´cie krzywki
zestyk otwarty ((P) = punkt skutecznego otwarcia
zestyk zamkni´ty
0.140
0.135
Zestyk NZ ze skutecznym
otwarciem
Charakterystyki
Uruchomienie ∏àcznika
Rodzaj uruchomienia
Przez krzywk´ 30˚
Przez cz´Êç ruchomà
Maksymalna szybkoÊç uruchamiania
Trwa∏oÊç mechaniczna (mln cykli przestawieƒ)
Minimalna si∏a lub moment
Do prze∏àczenia
Do skutecznego otwarcia
WejÊcie kablowe (2)
1.5 m/s
10
0.1 N.m
0.15 N.m
1 wejÊcie Pg11
1 m/s (any direction)
5
0.13 N.m
–
(1) Sprzedawane i pakowane po 20 sztuk.
(2) W referencji ∏àcznika z wejÊciem gwintowanym dla d∏awików kablowych P20 nale˝y zmieniç G11 na P20. Przyk∏ad: XCK N2118G11 stanie si´ XCK N2118P20.
Wymiary
XCK N2118G11
XCK N2145G11
XCK N2108G11
XCK N2106G11
XCK N2149G11
(1) WejÊcie gwintowane dla d∏awika
kablowego ISO M20x1,5 lub P11
(2) Ø: 2 pod∏u˝ne otwory Ø 4.3 x 6.3 na
Êrodkach 22 mm, 2 otwory Ø 4.3 na
Êrodkach 20 mm .
