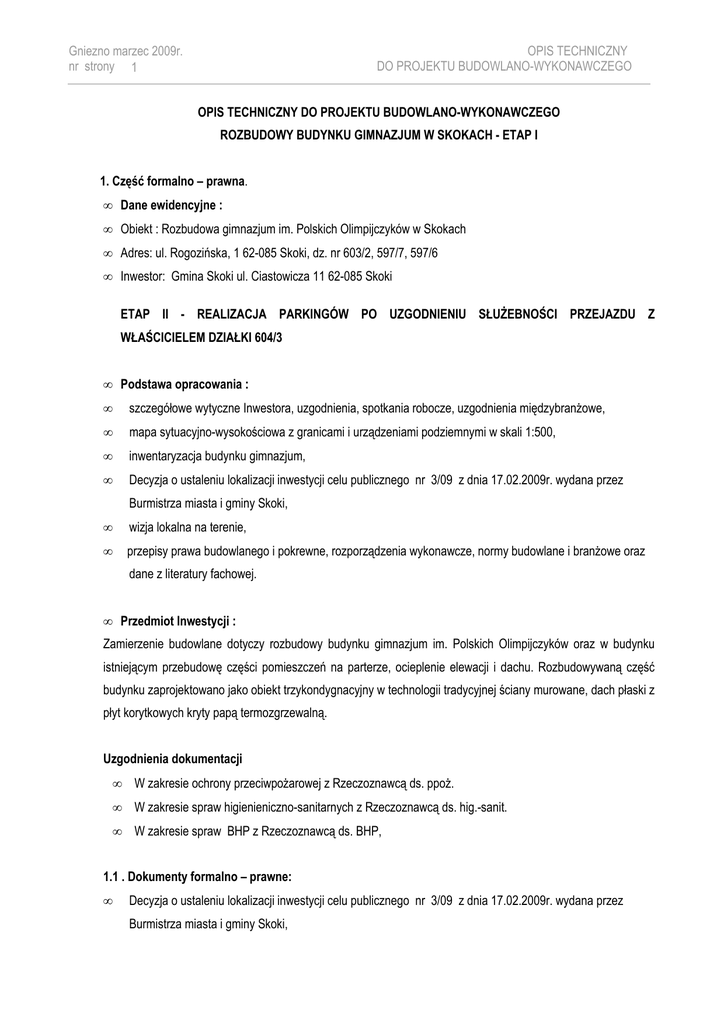

Gniezno marzec 2009r.
nr strony 1
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
OPIS TECHNICZNY DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
ROZBUDOWY BUDYNKU GIMNAZJUM W SKOKACH - ETAP I
1. Część formalno – prawna.
• Dane ewidencyjne :
• Obiekt : Rozbudowa gimnazjum im. Polskich Olimpijczyków w Skokach
• Adres: ul. Rogozińska, 1 62-085 Skoki, dz. nr 603/2, 597/7, 597/6
• Inwestor: Gmina Skoki ul. Ciastowicza 11 62-085 Skoki
ETAP II - REALIZACJA PARKINGÓW PO UZGODNIENIU SŁUśEBNOŚCI PRZEJAZDU Z
WŁAŚCICIELEM DZIAŁKI 604/3
• Podstawa opracowania :
•
szczegółowe wytyczne Inwestora, uzgodnienia, spotkania robocze, uzgodnienia międzybranŜowe,
•
mapa sytuacyjno-wysokościowa z granicami i urządzeniami podziemnymi w skali 1:500,
•
inwentaryzacja budynku gimnazjum,
•
Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr 3/09 z dnia 17.02.2009r. wydana przez
Burmistrza miasta i gminy Skoki,
•
wizja lokalna na terenie,
•
przepisy prawa budowlanego i pokrewne, rozporządzenia wykonawcze, normy budowlane i branŜowe oraz
dane z literatury fachowej.
• Przedmiot Inwestycji :
Zamierzenie budowlane dotyczy rozbudowy budynku gimnazjum im. Polskich Olimpijczyków oraz w budynku
istniejącym przebudowę części pomieszczeń na parterze, ocieplenie elewacji i dachu. Rozbudowywaną część
budynku zaprojektowano jako obiekt trzykondygnacyjny w technologii tradycyjnej ściany murowane, dach płaski z
płyt korytkowych kryty papą termozgrzewalną.
Uzgodnienia dokumentacji
•
W zakresie ochrony przeciwpoŜarowej z Rzeczoznawcą ds. ppoŜ.
•
W zakresie spraw higienieniczno-sanitarnych z Rzeczoznawcą ds. hig.-sanit.
•
W zakresie spraw BHP z Rzeczoznawcą ds. BHP,
1.1 . Dokumenty formalno – prawne:
•
Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr 3/09 z dnia 17.02.2009r. wydana przez
Burmistrza miasta i gminy Skoki,
Gniezno marzec 2009r.
nr strony 2
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
•
Pismo Burmistrza miasta i gminy Skoki z dnia 16.03.2009r. dotyczące wycinki drzew,
•
Mapa z informacją zud o braku konieczności uzgodnienia obiektu na posiedzeniu zespołu,
•
Pismo ENEA z dnia 24.03.2009r. o instalacji elektrycznej na terenie działki,
•
Oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi przepisami,
•
Uprawnienia i wpisy do izb projektantów,
2.Opis techniczny do planu zagospodarowania terenu
• Dane ewidencyjne :
• Obiekt : Rozbudowa gimnazjum im. Polskich Olimpijczyków w Skokach
• Adres: ul. Rogozińska, 1 62-085 Skoki, dz. nr 603/2, 597/7, 597/6
2.1. Przedmiot Inwestycji:
Zamierzenie budowlane dotyczy rozbudowy budynku gimnazjum im. Polskich Olimpijczyków oraz w budynku
istniejącym przebudowę części pomieszczeń na parterze, ocieplenie elewacji i dachu. Rozbudowywaną część
budynku zaprojektowano jako obiekt trzykondygnacyjny w technologii tradycyjnej ściany murowane, dach płaski z
płyt korytkowych kryty papą termozgrzewalną.
2.2. Istniejący stan zagospodarowania działki :
a) ukształtowanie działki i zieleni
•
Działka znajduje się w zachodniej części miasta przy lesie,
• Teren działki jest pokryty niską roślinnością stanowiącą teren boisk i rekreacji przy szkole oraz drzewami
przeznaczonymi do wycinki.
• Przedmiotowa nieruchomość jest częściowo ogrodzona wzdłuŜ granic z działkami budowlanymi,
b) obiekty istniejące
• Na froncie działki jest zlokalizowany trzypiętrowy budynek gimnazjum, w głębi działki parterowy budynek
gospodarczy.
c) zabudowa sąsiednia
• Sąsiedztwo projektowanego budynku stanowią budynki oświaty, sala gimnastyczna od strony zachodniej,
szkoła podstawowa od strony wschodniej oraz zabudowa jednorodzinna od strony wschodniej i południowej.
2.3. Projektowane zagospodarowanie działki
a) usytuowanie projektowanego budynku na działce
Projektowana rozbudowa jest planowana jako przedłuŜenie istniejącego budynku gimnazjum.
Gniezno marzec 2009r.
nr strony 3
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
b) nasłonecznienie pomieszczeń
Usytuowanie sal lekcyjnych względem stron świata zapewnia wymagane nasłonecznie 3 godzin dziennie (liczone
w dniach równonocy 21 marca i 21 września w godzinach 700-1700)
c) układ komunikacyjny
Istniejące połączenie komunikacyjne z ulicą Rogozińską
d) uzbrojenie techniczne związane z budynkiem
Działka posiada niezbędne uzbrojenie, przyłącza są doprowadzone do istniejącego budynku gimnazjum.
Przy realizacji pierwszego budynku gimnazjum przewidywano jego dalszą rozbudowę i wykonano
przyłącza i wewnętrzne instalacje dostosowane dla potrzeb większego obiektu.
• Energetyka – projektowany budynek będzie zasilany z sieci energetycznej poprzez istniejące przyłącze
energetyczne.
W związku z zaistniałą kolizją projektowanego budynku z istniejącą na działce instalacją elektryczną
oświetleniową projektuje się przeniesienie odcinka instalacji. Przed rozpoczęciem robót budowlanych
naleŜy zlikwidować kolizję .
• Zaopatrzenie w wodę – projektowany budynek będzie zasilane z istniejącej sieci wodociągowej poprzez
istniejące przyłącze wodociągowe.
• Kanalizacja sanitarna – ścieki sanitarne z projektowanego budynku odprowadzone będą do sieci kanalizacyjnej
poprzez istniejące przyłącze kanalizacyjne.
• Zaopatrzenie w energię cieplną – zapewnia istniejąca kotłownia w budynku szkoły podstawowej poprzez
istniejące przyłącze c.o.
• Odprowadzenie nie zanieczyszczonych wód opadowych i roztopowych z dachu budynku – do zbiornika
rozsączającego.
• Przyłącze telekomunikacyjne – budynek posiada istniejące przyłącze telefoniczne
W związku z zaistniałą kolizją projektowanego budynku z przyłączem telefonicznym projektuje się
skrócenie przyłącza. Przed rozpoczęciem robót budowlanych naleŜy skrócić przyłącze .
e) ukształtowanie terenu i zieleni
- zieleń istniejąca i projektowana
Na terenie planowanej rozbudowy znajdują się drzewa (wiązy szypułkowe) przeznaczone przez gminę do wycinki.
Projektuje się nasadzenia zieleni niskiej typu Ŝywotnik, cis i jałowiec. Na pozostałym terenie naleŜy siać trawę
odmiany parkowej.
- miejsca gromadzenia odpadów stałych
Istniejące na działce 597/6.
Gniezno marzec 2009r.
nr strony 4
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
- ogrodzenie nieruchomości
Projektuje się zmiany w ogrodzeniu nieruchomości polegające na rozebraniu części istniejącego ogrodzenia i
wprowadzeniu nowego przy projektowanej rozbudowie. Ogrodzenie w systemie panelowym dł. panela 2,5m z
podwójnych prętów poziomych 15x5 mm i pionowych Ø 5mm wys. 1,70 m, spawanych punktowo, montowanych na
systemie słupków Nylofor 2D Super, powleczonych poliestrem w kolorze RAL 6005 (ciemno zielony).
-mała architektura
Przy podeście wejściowym zaprojektowano ławki parkowe typu firmy Alberts (4101 europa 200) z śmietnikami
typu firmy Alberts X-12.
Szczegółowa lokalizacja wszystkich wymienionych elementów w części rysunkowej na planie
zagospodarowania działki.
2.4. Zestawienie powierzchni zagospodarowania terenu
POWIERZCHNIA DZIAŁEK 603/2, 597/7, 597/6 - 7340,10m2
IST. POWIERZCHNIA ZABUDOWY GIMNAZJUM - 521,4m2
POWIERZCHNIA ZABUDOWY GIMNAZJUM PO ROZBUDOWIE - 923,67m2
IST. POWIERZCHNIA ZABUDOWY BUDYNKU GOSPODARCZEGO - 182,4m2
CAŁKOWITA POWIERZCHNIA ZABUDOWY NA DZIAŁCE – 1106 m2
POWIERZCHNIA UTWARDZONA PODEST WEJŚCIOWY- 51,2 m2
CAŁKOWITA POWIERZCHNIA UTWARDZONA NA DZIAŁCE -341 m2
POWIERZCHNIA ZIELONA - 5893,03m2
PROCENT ZABUDOWY DZIAŁKI - 12,5%
Gniezno marzec 2009r.
nr strony 5
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
2. Dane charakterystyczne projektowanego budynku.
2.1. Charakterystyka budynku:
Inwestycja dotyczy rozbudowy budynku szkoły gimnazjalnej o bibliotekę z czytelnią i salą komputerową na parterze
oraz sale lekcyjne na I i II piętrze.
Zaprojektowano budynek w technologii tradycyjnej, ściany murowane warstwowe wzmocnione rdzeniami
Ŝelbetowymi, dach dwuspadowy o nachyleniu 5% z płyt korytkowych, kryty papą termozgrzewalną.
W trakcie realizacji starego budynku gimnazjum przewidywano dalszą rozbudowę co pozwoliło na proste
połączenie komunikacyjne z rozbudowywaną częścią istniejącym korytarzem jak równieŜ podłączenia mediów bez
konieczności nowych przyłączy.
Prace budowlane będą obejmowały równieŜ część pomieszczeń parteru gdzie znajdowała się do tej pory biblioteka
szkolna.
2.2. Dostosowanie do otaczającej zabudowy
Otoczenie budynku stanowią w przewaŜającej części budynki oświaty o prostej zwartej bryle architektonicznej.
Budynek ma podobną wysokość co budynki sąsiednie i prostą formę architektoniczną.
2.3. Dostęp dla osób niepełnosprawnych
Budynek jest dostosowany do korzystania przez osoby niepełnosprawne. Dostęp do budynku jest zapewniony z
pochylni. Budynek jest zaprojektowany jako trzykondygnacyjny wyposaŜony w windę. Toaleta dla potrzeb osób
niepełnosprawnych jest zaprojektowana na parterze .
W toaletach dla osób niepełnosprawnych naleŜy montować uchwyty zgodnie z instrukcja producenta.
2.4. Zestawienie powierzchni projektowanego budynku
IST. POWIERZCHNIA ZABUDOWY GIMNAZJUM - 521,4m2
POWIERZCHNIA ZABUDOWY CZĘŚCI ROZBUDOWYWANEJ GIMNAZJUM - 393,3m2
POWIERZCHNIA ZABUDOWY GIMNAZJUM PO ROZBUDOWIE - 923,67m2
POW. UśYTKOWA PARTERU= 354,16 m2
POW. UśYTKOWA CZĘŚCI PRZEBUDOWYWANEJ PARTERU – 69,86 m2
POW. UśYTKOWA I PIĘTRA= 193,75 m2
POW. UśYTKOWA II PIĘTRA = 193,75 m2
POW.CAŁKOWITA UśYTKOWA BUDYNKU = 811,52 m2
KUBATURA = 2 457 m3
WYSOKOŚĆ BUDYNKU = 1 101 m
Gniezno marzec 2009r.
nr strony 6
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
2.5. Wykaz pomieszczeń :
•
Kondygnacja
Parter część projektowana
Zmierzone
Pomieszczenie
Podłoga
Powierzchnia
0. Kon.
0.01 garaŜ
pły. gress
7,99 m 2
0.02 hol
pły. gress
54,94 m 2
0.03 zap. kuchenne
pły. gress
7,31 m 2
0.04 wc
pły. gress
1,71 m 2
0.05 łazienka
pły. gress
1,73 m 2
0.06 pom. gos.
pły. gress
2,81 m 2
0.07 WC
pły. gress
3,81 m 2
0.08 czytelnia
wykł. PCV
84,61 m 2
0.09 biblioteka
wykł. PCV
99,68 m 2
0.10 biuro
wykł. PCV
20,43 m 2
0.11 biuro
wykł. PCV
14,42 m 2
0.12 biuro
wykł. PCV
21,88 m 2
0.13 komunikacja
pły. gress
28,83 m 2
4,06 m 2
0.14 szyb windy
0. Kondygn.
•
razem
354,16 m2
Parter część istniejąca
CZ ĘŚĆ ISTNIEJĄ
ISTNIEJ ĄCA DO PRZEBUDOWY
0.15
wykł. PCV
17,65 m 2
0.16
wykł. PCV
17,83 m 2
0.17 łazienka
pły. gress
6,78 m 2
0.18 wc
pły. gress
2,25 m 2
0.19 wc
pły. gress
1,47 m 2
0.20 łazienka
pły. gress
6,42 m 2
0.21 wc
pły. gress
1,31 m 2
0.22 wc
pły. gress
1,39 m 2
0.23 wc
pły. gress
1,33 m 2
0.24 łazienka
pły. gress
7,11 m 2
0.25 łazienka
pły. gress
6,32 m 2
0. Kondygn.
razem
69,86 m 2
Gniezno marzec 2009r.
nr strony 7
•
Kondygnacja
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
I piętro
Zmierzone
Pomieszczenie
Podłoga
1.01
komunikacja
pły. gress
40,06 m 2
1.02
zaplecze
wykł. PCV
7,75 m 2
1.03
sala lekcyjna
wykł. PCV
52,63 m 2
1.04
sala lekcyjna
wykł. PCV
57,08 m 2
1.05
zaplecze
wykł. PCV
11,84 m 2
1.06
gabinet
wykł. PCV
24,49 m 2
Powierzchnia
1. Kond.
1. Kondygn.
•
Kondygnacja
1. Kond.
razem
193,75 m2
II piętro
Zmierzone
Pomieszczenie
Podłoga
Powierzchnia
2.01
komunikacja
pły. gress
40,06 m 2
2.02
zaplecze
wykł. PCV
7,75 m 2
2.03
sala lekcyjna
wykł. PCV
52,63 m 2
2.04
sala lekcyjna
wykł. PCV
58,65 m 2
2.05
zaplecze
wykł. PCV
11,84 m 2
2.06
gabinet
wykł. PCV
24,49 m 2
2. Kondygn.
razem
193,75 m 2
Na wszystkich ko ndygnacj...
razem
811,52 m2
Gniezno marzec 2009r.
nr strony 8
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
3. Opis techniczny elementów budowlanych
3.1. Wyburzenia
W części istniejącej gimnazjum naleŜy wykonać wyburzeń ścian działowych, otwory pod projektowane drzwi i
przejścia (na podstawie części rysunkowej).
3.2. Fundamenty.
Fundamenty Ŝelbetowe. Poziom posadowienia ław i stóp fundamentowych wymiary, zbrojenie -
wg PT
konstrukcyjnego.
3.3. Ściany i słupy
• Ściany fundamentowe projektuje się z bloczków betonowych typu M-6 o gr. 25 cm na zaprawie cementowej
marki 5 izolowanych styropianem o gr. 8 cm,
• Na parterze - ściany zewnętrzne i wewnętrzne nośne projektuje się z bloczków silikatowych gr. 24 cm, ściany
zewnętrzne ocieplone styropianem gr. 12 cm,
• Na I i II piętrze z bloczków gazobetonowych gr. 24 cm ocieplonych styropianem gr. 12 cm,
•
Ściany działowe projektuje się z bloczków gazobetonowych gr. 12 cm,
•
Ściany działowe w toaletach wykonać jako systemowe z płyt laminatu kompaktowego wysokociśnieniowego
dwustronnie dekorowanego gr. 30mm w kolorze według aranŜacji wnętrz profile aluminiowe anodowane o kolorze
naturalnym, okucia w kolorze szarym,
•
Słupy Ŝelbetowe na parterze 30x30, 50x30 cm
•
Rdzenie Ŝelbetowe 24X24, 40x24 cm
3.4. Stropodach
3.4.1. Stropodach wentylowany w części istniejącej szkoły.
Projektuje się dodatkowe ocieplenie stropodachu o powierzchni 330m2 metodą nadmuchu granulatu z wełny
mineralnej gr. 24 cm (Uk max= 0,30 W/m2K)
3.4.2. Stropodach wentylowany wykonany z płyt korytkowych o spadku 5% (Uk max = 0,30 W/m2K):
1. papa wierzchniego krycia
2. papa podkładowa
3. płyty korytkowe
4. wełna mineralna gr. 24 cm
5. paroizolacja
6. strop kanałowy gr. 24 cm
7. sufit podwieszany modułowy 60x60
Gniezno marzec 2009r.
nr strony 9
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
3.4.3. Taras nad pomieszczeniami ogrzewanymi o spadku 1% (Uk max = 0,30 W/m2K):
1. płytki gresowe mrozoodporne
2. gładź cementowa 4 cm
3. folia wytłaczana
4. 2x papa podkładowa
5. styropian EPS 200-036 15 cm
6. paroizolacja
7. strop teriva II gr.34cm
8. sufit podwieszany modułowy
3.5. Sufity podwieszane
Na wszystkich kondygnacjach w części rozbudowywanej gimnazjum sufit modułowy 60x60.
W pomieszczeniach przebudowywanych zaznaczonych na rzutach sufit modułowy 60x60.
3.6. Izolacje przeciwwodne i przeciwwilgociowe
•
Izolację poziomą ścian fundamentowych projektuje się z dwóch warstw papy asfaltowej układanej na lepiku
bitumicznym,
•
Izolacja pionowa ścian fundamentowych typu lekkiego z abizolu R+P na obrzutce cementowej,
•
Izolacja pozioma posadzki na gruncie z dwóch warstw papy asfaltowej na lepiku bitumicznym.
3.7. Ocieplenie ścian i elewacji
Projektuje się ocieplenie ścian projektowanych oraz ścian istniejącego budynku gimnazjum:
• ścian kondygnacji styropianem o gr. 12 cm,
• ścian przy wejściach do budynków wełna mineralna wykończona płytkami klinkierowymi,
• ścian fundamentowych styropianem o gr. 8 cm,
3.8. Stolarka okienna
- W bibliotece fasada w systemie bezszprosowym, szkło w kolorze grafitowym, szyba zewnętrzna P6, szyba
wewnętrzna hartowana gr 6-8 mm, stolarka aluminiowa w kolorze RAL 7016,
- okna w bibliotece w szkło w kolorze grafitowym, stolarka aluminiowa w kolorze RAL 7016,
- na parterze w pomieszczeniach biurowych oraz na wyŜszych kondygnacjach stolarka PCV w kolorze białym dolna
szyba szkło ornamentowe nieprzezierne,
- współczynnik infiltracji min. a=0,7m3 (m x h x daPa2/3),
- w oknach montować nawiewniki,
3.9. Stolarka drzwiowa .
- stolarka drzwiowa zewnętrzna aluminium w kolorze RAL 7016,
Gniezno marzec 2009r.
nr strony 10
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
- w drzwiach zewnętrznych montować dwa atestowane zamki. Klamki i pochwyty wykonać
ze stali nierdzewnej. Zawiasy trzyczęściowe ocynkowane łoŜyska kulkowe.
- szklenie szkłem antywłamaniowym kategorii P4,
- okucia w systemie antywłamaniowym,
- drzwi w systemie antywłamaniowym muszą posiadać atesty,
- drzwi wewnętrzne do pomieszczeń – aluminiowe szklone szkłem ornamentowym nieprzeziernym
- drzwi do toalet z samozamykaczem,
- drzwi wewnętrzne do kabin toalet systemowe z płyt laminatu kompaktowego wysokociśnieniowego dwustronnie
dekorowanego gr. 30mm,
3.10. Obróbki blacharskie i elementy odwodnienia dachu .
Rynny i rury spustowe PCV w kolorze grafitowym wg rozwiązań systemowych zgodnie z katalogiem wybranej firmy.
Obróbki blacharskie z blachy ocynkowanej.
3.11. Kominy .
• Przewody wentylacyjne wykonać z pustaków wentylacyjnych Silka o wymiarach 24x24.
• Kominy wentylacyjne z pustaków betonowych Schiedel, pod pustakami wentylacyjnymi wymurowania z
bloczków sylikatowych. PowyŜej połaci dachowej kominy wentylacyjne obudowane cegłą gr. 12 cm i otynkowane.
3.12. Podłogi i posadzki .
Na poziomie parteru projektuje się podłogę na gruncie o następującym układzie warstw:
1. wykładzina PCV / płytki gresowe
2. gładź cementowa 4 cm
3. styropian EPS 200-036 10 cm (w odległości 1m od ścian zewnętrznych ) 5 cm
4. 1x papa
5. podkład betonowy 10 cm
6. podsypka pias.-Ŝwir. 20 cm
Projektuje się wykończenie posadzek:
• Komunikacja, holl, klatka schodowa – płytki gresowe
• Łazienki, toalety, pomieszczenia gospodarcze, magazyny - płytki gresowe,
• W pomieszczeniach z wpustami kanalizacyjnymi zaokrąglone naroŜniki,
• Sale lekcyjne, pomieszczenia biurowe, sale biblioteczne, zaplecza przy salach- wykładzina PCV,
UWAGA!!! Płytki gresowe nie mogą stwarzać niebezpieczeństwa poślizgu.
Gniezno marzec 2009r.
nr strony 11
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
3.13. Wykończenia ścian wewnętrznych budynku.
•
Ściany wewnętrzne wykończone tynkiem cementowo-wapiennym nakładanym maszynowo i pomalowane farbą
akrylową w kolorze według aranŜacji wnętrz,
•
W pomieszczeniach sanitarnych płytki ceramiczne do wysokości 2 m,
•
W pomieszczeniach przy umywalkach płytki ceramiczne do wysokości 1,50 m,
Farby do wnętrz muszą posiadać atesty higieniczne.
3.14. Elewacja
Projektuje się ocieplenie ścian zewnętrznych budynku istniejącego i projektowanego metodą „lekką mokrą” w
systemie wybranego producenta, tynk mineralnym o fakturze drobnoziarnistej 1,1 -1,5mm pokryty farbą
SILIKATOWĄ kolorze określonym na rysunkach elewacji , w strefie cokołowej tynk mozaikowym w kolorze
jasnoszarym.
Warstwę termoizolacyjną stanowią sezonowane, samogasnące płyty styropianowe odmiany EPS 70-040 o grubości
12 cm i 8 cm.
Przy wejściu do istniejącej części budynku wymiana płytek klinkierowych na nowe w kolorze pomarańczowym
klejone do wełny mineralnej. Przy wejściu do projektowanej części budynku płytki klinkierowe klejone do ocieplenia
ścian z wełny mineralnej w kolorze pomarańczowym. ( kolor zbliŜony do koloru tynku).
3.15. Parapety
Wewnętrzne – płyta z postformingu w kolorze według aranŜacji wnętrz,
Zewnętrzne – z blachy stalowej powlekanej w kolorze okien,
3.16.Schody
Schody wewnętrzne Ŝelbetowe według rysunków części konstrukcyjnej. Wykończenie stopni i spocznika płytkami
gresowymi.
Uwaga ! Płytki gresowe nie mogą stwarzać niebezpieczeństwa poślizgu.
3.17.Schody zewnętrzne
Płyty betonowe oparte na ustabilizowanym i zagęszczonym gruncie ograniczone ścianami betonowymi
fundamentowymi posadowionymi 80 cm ppt, wykończenie płytami betonowymi chodnikowych 40x40 cm gr. 4cm,
piaskowanymi w kolorze jasnoszarym.
3.18. Pochylnia dla osób niepełnosprawnych
Pochylnia betonowa, krawęŜniki o wys. min. 7 cm z bloczków betonowych posadowionych 80 cm ppt, wykończenie
biegu z płyt betonowych chodnikowych gr. 4 cm piaskowanych w kolorze jasnoszarym.
Gniezno marzec 2009r.
nr strony 12
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
Na pochylni balustrady stalowe malowane proszkowo w kolorze RAL 7016 (kol.grafitowy) montowane na dwóch
wysokościach 75 cm i 90 cm o rozstawie 110 cm, przedłuŜone 30 cm przed i po zakończeniu biegu. (rysunek detali
pochylni)
3.19.Balustrady
- Schodów wewnętrznych ze stali szlachetnej typu firmy PIMSTAL, o wysokości łącznej 1,10m; poręcz z rury
okrągłej, wypełnienie z rurek pionowych, rozstaw elementów balustrady max.12cm.
- Tarasu nad biblioteką według projektu indywidualnego (rysunek detali balustrady)
3.20. Winda
Szyb windowy z bloczków betonowych posadowionych na płycie Ŝelbetowej – szczegóły według projektu
konstrukcyjnego. Dźwigi o napędzie hydraulicznym typu firmy Monitor Polska do budynków uŜyteczności
publicznej o małym lub średnim natęŜeniu ruchu o wymiarze kabiny 110x140 cm montować zgodnie z instrukcją
producenta.
Uwagi końcowe
•
Wszystkie roboty naleŜy wykonywać zgodnie z Polskimi Normami, "Warunkami technicznymi wykonania i
odbioru robót, budowlano-montaŜowych opracowanymi przez Instytut Techniki Budowlanej oraz zasadami wiedzy i
sztuki budowlanej.
•
Poziomy posadzek naleŜy zweryfikować i precyzyjnie wytyczyć geodezyjnie na etapie wykonawczym. Odchyłki
od projektu naleŜy konsultować z projektantem.
•
Wszelkie elementy ruchome, elementy wyposaŜenia, w szczególności elementy stolarki i ślusarki okiennej i
drzwiowej, szkleń, fasad, naleŜy zamawiać i wykonywać i montować na podstawie zweryfikowanych obmiarów
rzeczywistych wykonanych na obiekcie.
•
Wszystkie elementy konstrukcyjne naleŜy przyjmować według pozycji opisanych na schematach
lokalizacyjnych w dokumentacji - część konstrukcyjna (konstrukcja – projekt budowlano- wykonawczy).
Gniezno marzec 2009r.
nr strony 13
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
4. Obliczenia oporów cieplnych ścian zewnętrznych
Wartość współczynnika przenikania ciepła Uk ścian i stropodachów w budynku uŜyteczności publicznej nie
mogą być większe niŜ:
•
•
Uk max ≤ 0,45 [W/(m2K)]– dla ścian zewnętrznych pełnych,
•
Uk max ≤ 0,55 [W/(m2K)]– dla ścian zewnętrznych z otworami okiennymi i drzwiowymi,
•
Uk max ≤ 0,30 [W/(m2K)]– dla stropodachów
•
R min ≤ 1,5 [m2(KxW))]– dla warstw podłogowych na gruncie
Ściany zewnętrzne wykonane z bloczków silikatowych gr. 24 cm
Proponowane ocieplenie styropianem EPS 70-040 (λ =0,04 [W/(mK)]) o gr. 12 cm
Uk max =0,32 [W/(m2K)]
•
Ściany zewnętrzne wykonane z bloczków gazobetonowych gr. 24 cm
Proponowane ocieplenie styropianem EPS 70-040 (λ =0,04 [W/(mK)]) o gr. 12 cm
Uk max =0,29 [W/(m2K)]
•
Stropodachdach wentylowany wykonany z płyt korytkowych o spadku 5%
Proponowane ocieplenie granulatem lub wełną mineralną (λ =0,036 [W/(mK)]) o gr. 24 cm
Uk max =0,30 [W/(m2K)]
•
Taras nad pomieszczeniem ogrzewanym o spadku 1%
Proponowane styropianem EPS 200-036 (λ =0,036 [W/(mK)]) o gr. 15 cm
Uk max =0,30 [W/(m2K)]
•
Posadzka na gruncie
Proponowane ocieplenie styropianem EPS 200-036 (λ =0,036 [W/(mK)]) o gr. 10 cm
R =3,48 [m2(KxW))]
Gniezno marzec 2009r.
nr strony 14
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
5. Instalacje wewnętrzne.
5.1. Instalacja wodociągowa.
Budynek będzie wyposaŜony w instalację wodociągową zasilaną z istniejącego budynku, według projektu branŜy
sanitarnej będącego częścią projektu budowlano-wykonawczego.
5.2. Instalacja sanitarna.
Ścieki sanitarne będą odprowadzane do sieci kanalizacji sanitarnej, poprzez istniejące na działce przyłącze według
projektu branŜy sanitarnej będącego częścią projektu budowlano-wykonawczego .
5.3. Instalacja elektryczna.
Przewiduje się instalację elektryczną oświetlenia wewnętrznego i oświetlenia ewakuacyjnego zasilaną z istniejącego
budynku, według projektu branŜy elektrycznej będącego częścią projektu budowlano-wykonawczego.
5.4. Instalacja grzewcza.
Budynek będzie wyposaŜony w instalację centralnego ogrzewania zasilaną z istniejącej kotłowni w budynku szkoły
podstawowej poprzez istniejącą instalację c.o. w budynku gimnazjum, według projektu branŜy sanitarnej będącego
częścią projektu budowlano-wykonawczego.
5.5. Instalacja wentylacyjna.
Budynek będzie wyposaŜony w wentylację grawitacyjną wspomagana mechanicznie. Wentylacja mechaniczna w
WC włączana automatycznie i działająca z opóźnieniem co najmniej 1 min. Dokładne obliczenia wentylacji według
projektu branŜowy sanitarnej będącego częścią projektu budowlano-wykonawczego.
5.6. Instalacja odgromowa
W budynku zaprojektowano instalację odgromową, wg opracowania branŜy elektrycznej będącego częścią projektu
budowlano-wykonawczego.
5.7. Instalacje elektryczne specjalistyczne
W budynku zaprojektowano instalację dzwonkową, telefoniczną i informatyczną, monitoringu i powiadamiania,
sygnalizacji alarmu poŜaru, wg opracowania branŜy elektrycznej będącego częścią projektu wykonawczego.
5.8. Instalacja klimatyzacji
W bibliotece w sali czytelni i wypoŜyczalni zaprojektowano klimatyzację typu split według projektu branŜowy
sanitarnej będącego częścią projektu budowlano-wykonawczego.
OPRACOWAŁ :
