Przedsiębiorstwo Produkcji

Przedsiębiorstwo Produkcji Materiałów Budowlanych
IZOLMAT Sp. z o.o.
80-051 Gdańsk, ul. Sandomierska 38

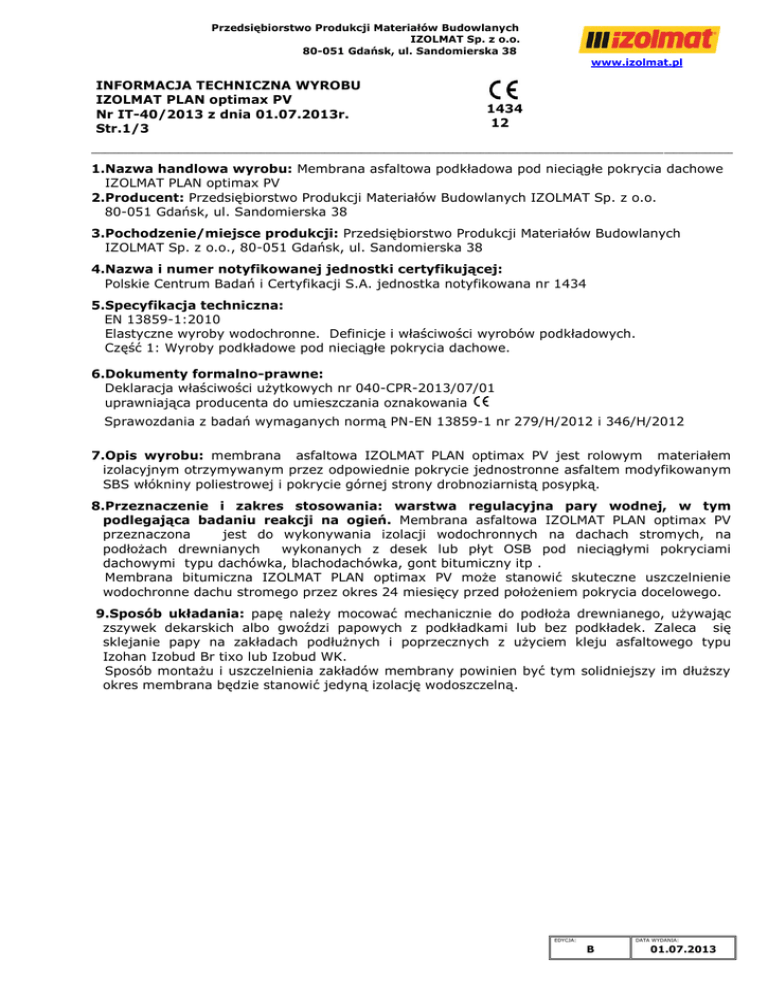

INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN optimax PV
Nr IT-40/2013 z dnia 01.07.2013r.
Str.1/3
www.izolmat.pl
1434
12
_____________________________________________________________________________________________________________________________ _______________
1.Nazwa handlowa wyrobu: Membrana asfaltowa podkładowa pod nieciągłe pokrycia dachowe
IZOLMAT PLAN optimax PV
2.Producent: Przedsiębiorstwo Produkcji Materiałów Budowlanych IZOLMAT Sp. z o.o.
80-051 Gdańsk, ul. Sandomierska 38
3.Pochodzenie/miejsce produkcji: Przedsiębiorstwo Produkcji Materiałów Budowlanych
IZOLMAT Sp. z o.o., 80-051 Gdańsk, ul. Sandomierska 38
4.Nazwa i numer notyfikowanej jednostki certyfikującej:
Polskie Centrum Badań i Certyfikacji S.A. jednostka notyfikowana nr 1434
5.Specyfikacja techniczna:
EN 13859-1:2010
Elastyczne wyroby wodochronne. Definicje i właściwości wyrobów podkładowych.
Część 1: Wyroby podkładowe pod nieciągłe pokrycia dachowe.
6.Dokumenty formalno-prawne:
Deklaracja właściwości użytkowych nr 040-CPR-2013/07/01
uprawniająca producenta do umieszczania oznakowania
Sprawozdania z badań wymaganych normą PN-EN 13859-1 nr 279/H/2012 i 346/H/2012
7.Opis wyrobu: membrana asfaltowa IZOLMAT PLAN optimax PV jest rolowym materiałem
izolacyjnym otrzymywanym przez odpowiednie pokrycie jednostronne asfaltem modyfikowanym
SBS włókniny poliestrowej i pokrycie górnej strony drobnoziarnistą posypką.
8.Przeznaczenie i zakres stosowania: warstwa regulacyjna pary wodnej, w tym
podlegająca badaniu reakcji na ogień. Membrana asfaltowa IZOLMAT PLAN optimax PV
przeznaczona
jest do wykonywania izolacji wodochronnych na dachach stromych, na
podłożach drewnianych
wykonanych z desek lub płyt OSB pod nieciągłymi pokryciami
dachowymi typu dachówka, blachodachówka, gont bitumiczny itp .
Membrana bitumiczna IZOLMAT PLAN optimax PV może stanowić skuteczne uszczelnienie
wodochronne dachu stromego przez okres 24 miesięcy przed położeniem pokrycia docelowego.
9.Sposób układania: papę należy mocować mechanicznie do podłoża drewnianego, używając
zszywek dekarskich albo gwoździ papowych z podkładkami lub bez podkładek. Zaleca się
sklejanie papy na zakładach podłużnych i poprzecznych z użyciem kleju asfaltowego typu
Izohan Izobud Br tixo lub Izobud WK.
Sposób montażu i uszczelnienia zakładów membrany powinien być tym solidniejszy im dłuższy
okres membrana będzie stanowić jedyną izolację wodoszczelną.
EDYCJA:
DATA WYDANIA:
B
01.07.2013
Przedsiębiorstwo Produkcji Materiałów Budowlanych
IZOLMAT Sp. z o.o.
80-051 Gdańsk, ul. Sandomierska 38
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN optimax PV
Nr IT-40/2013 z dnia 01.07.2013r.
Str.2/3
www.izolmat.pl
1434
12
____________________________________________________________________________________________ _______________________________________________
10.Informacja o właściwościach użytkowych wyrobu:
Membrana asfaltowa IZOLMAT PLAN optimax PV
Zasadnicze
charakterystyki
Właściwości
użytkowe
Reakcja na
ogień
Odporność na
przesiąkanie
wody
Właściwości
mechaniczne
przy
rozciąganiu:
maksymalna
siła
rozciągająca
Właściwości
mechaniczne
przy
rozciąganiu:
wydłużenie
Wytrzymałość
na rozdzieranie
Klasa E
Elastyczność
w niskiej
temperaturze
(giętkość)
Trwałość:
odporność na
przesiąkanie
wody
Trwałość:
maksymalna
siła
rozciągająca
Trwałość:
wydłużenie
przy
maksymalnej
sile
rozciągającej
Zharmonizowana specyfikacja techniczna
EN 13859-1:2010 ; EN 13501-1; EN ISO 11925-2
Klasa W1
EN 13859-1:2010
EN 1928:2000
Kierunek wzdłuż
400  75
N/50mm
Kierunek w
poprzek
350  75
N/50mm
Kierunek wzdłuż
35  7 %
Kierunek w
poprzek
40  7 %
Kierunek wzdłuż
300  75 N
Kierunek w
poprzek
300  75 N
-25 ˚C
EN 13859-1:2010
EN 12311-1
Klasa W1
EN 13859-1:2010
EN 1928:2000
EN 1296
EN 1297
EN 13859-1:2010
EN 12311-1
EN 1296
EN 1297
Kierunek wzdłuż
450  75
N/50mm
Kierunek w
poprzek
375  75
N/50mm
Kierunek wzdłuż
35  7 %
Kierunek w
poprzek
40  7 %
EN 13859-1:2010
EN 12311-1
EN 13859-1:2010
EN 12310-1
EN 13859-1:2010
EN 1109
EN 13859-1:2010
EN 12311-1
EN 1296
EN 1297
Pozostałe właściwości:
Właściwość
Gramatura
Właściwości
użytkowe
1000 g/m2 ± 5 %
Zharmonizowana specyfikacja techniczna
EN 13859-1:2010 ; EN 1849-1
EDYCJA:
DATA WYDANIA:
B
01.07.2013
Przedsiębiorstwo Produkcji Materiałów Budowlanych
IZOLMAT Sp. z o.o.
80-051 Gdańsk, ul. Sandomierska 38
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN optimax PV
Nr IT-40/2013 z dnia 01.07.2013r.
Str.3/3
www.izolmat.pl
1434
12
_____________________________________________________________________________________________________________________________ _______________
11.Informacje dla użytkownika:
WARUNKI STOSOWANIA
Wykonywanie izolacji z zastosowaniem membrany asfaltowej IZOLMAT PLAN optimax PV powinno
odbywać się według projektu technicznego, zgodnie z obowiązującymi przepisami budowlanymi.
Membranę można stosować w temperaturach umiarkowanie ujemnych, pod warunkiem usunięcia
lodu i szronu z podłoża i stosowania kleju do sklejania zakładów o odpowiedniej temperaturze i
konsystencji.
PODSTAWOWE ZASADY MONTAŻU
Membranę asfaltową podkładową IZOLMAT PLAN optimax PV należy mocować mechanicznie z
użyciem zszywek dekarskich lub gwoździ papowych z podkładkami lub bez na podłożu
drewnianym. Do sklejania zakładów zaleca się stosować kleje asfaltowe aplikowane na zimno lub
lepiki stosowane na gorąco.
Na dachach o spadku mniejszym niż 30% wstęgi papy mocuje się równolegle do okapu, a dla
spadku powyżej 30% zaleca się mocowanie prostopadłe do okapu. Wilgotność podłoża z desek nie
powinna być większa niż 21%.
W razie konieczności wykonywania pokrycia w niekorzystnych warunkach atmosferycznych należy
zastosować dodatkowo środki zabezpieczające.
TRANSPORT I SKŁADOWANIE
Rolki membrany IZOLMAT PLAN optimax PV w banderolach fabrycznych zawierających wymagane
dane są ustawione na paletach przemysłowych drewnianych i ofoliowane.
Ilość rolek papy na palecie: 24 szt.
Zarówno podczas transportu, jak i składowania rolki papy muszą być chronione przed
zawilgoceniem, zabezpieczone przed działaniem promieni słonecznych i ustawione w pozycji
stojącej w jednej warstwie w sposób uniemożliwiający przemieszczanie się i uszkodzenie.
Rolki papy należy magazynować na równym podłożu w ilości po max 1200szt. z zachowaniem
odległości min.80 cm od następnej partii towaru i odległości min. 120 cm od grzejników.
W czasie transportu należy przestrzegać przepisów bezpieczeństwa przewozowego.
GWARANCJA MATERIAŁOWA
Producent PPMB IZOLMAT Sp. z o.o. udziela bezpośredniemu nabywcy na membranę asfaltową
IZOLMAT PLAN optimax PV gwarancji materiałowej na 2 lata.
Szczegóły udzielonej nabywcy gwarancji zawarto w karcie gwarancyjnej.
Uwaga!
Forma i treść informacji technicznej jest zastrzeżona przez Izolmat i nie może być użyta w innych opracowaniach.
EDYCJA:
DATA WYDANIA:
B
01.07.2013
