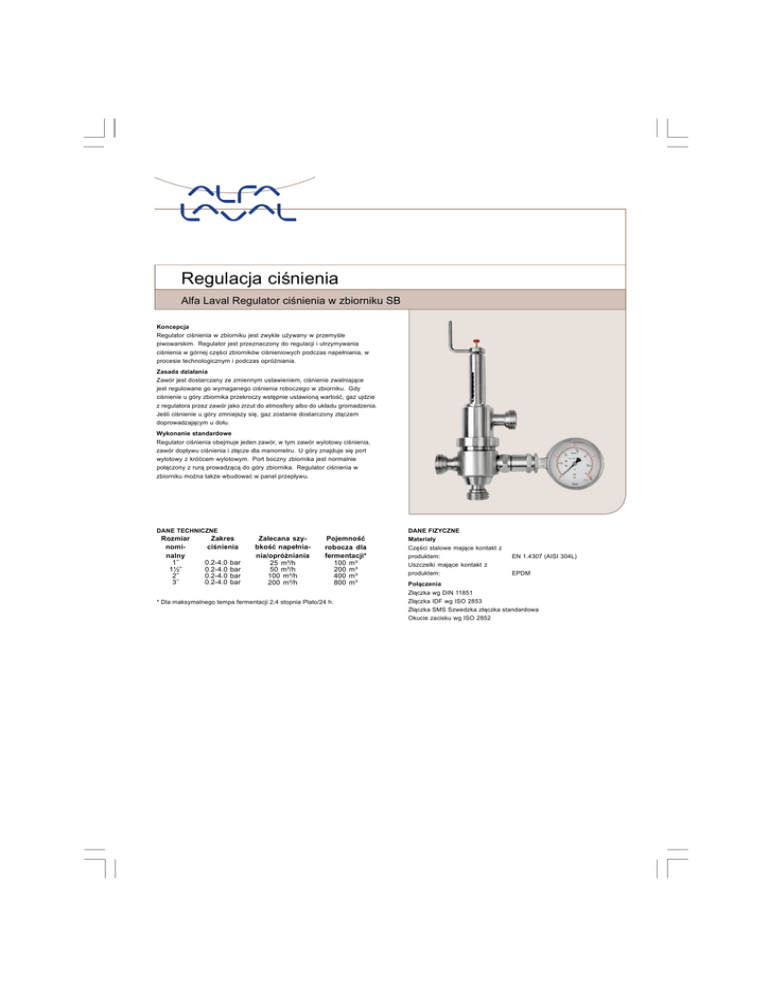

Alfa Laval Regulator ciśnienia w zbiorniku SB
Koncepcja
Regulator ciśnienia w zbiorniku jest zwykle używany w przemyśle
piwowarskim. Regulator jest przeznaczony do regulacji i utrzymywania
ciśnienia w górnej części zbiorników ciśnieniowych podczas napełniania, w
procesie technologicznym i podczas opróżniania.
Zasada działania
Zawór jest dostarczany ze zmiennym ustawieniem, ciśnienie zwalniające
jest regulowane go wymaganego ciśnienia roboczego w zbiorniku. Gdy
ciśnienie u góry zbiornika przekroczy wstępnie ustawioną wartość, gaz ujdzie
z regulatora przez zawór jako zrzut do atmosfery albo do układu gromadzenia.
Jeśli ciśnienie u góry zmniejszy się, gaz zostanie dostarczony złączem
doprowadzającym u dołu.
Wykonanie standardowe
Regulator ciśnienia obejmuje jeden zawór, w tym zawór wylotowy ciśnienia,
zawór dopływu ciśnienia i złącze dla manometru. U góry znajduje się port
wylotowy z króćcem wylotowym. Port boczny zbiornika jest normalnie
połączony z rurą prowadzącą do góry zbiornika. Regulator ciśnienia w
zbiorniku można także wbudować w panel przepływu.
.DANE TECHNICZNE
Rozmiar
nominalny
1˝
1½”
2˝
3˝
Zakres
ciśnienia
0.2-4.0
0.2-4.0
0.2-4.0
0.2-4.0
bar
bar
bar
bar
Zalecana szybkość napełniania/opróżniania
25 m³/h
50 m³/h
100 m³/h
200 m³/h
Pojemność
robocza dla
fermentacji*
100 m³
200 m³
400 m³
800 m³
* Dla maksymalnego tempa fermentacji 2,4 stopnia Plato/24 h.
DANE FIZYCZNE
Materiały
Części stalowe mające kontakt z
produktem:
Uszczelki mające kontakt z
produktem:
EN 1.4307 (AISI 304L)
EPDM
Połączenia
Złączka wg DIN 11851
Złączka IDF wg ISO 2853
Złączka SMS Szwedzka złączka standardowa
Okucie zacisku wg ISO 2852
Czyszczenie metodą CIP
Przed napełnieniem zbiornika następną partią konieczne jest czyszczenie
regulatora ciśnienia w zbiorniku. Regulator ciśnienia w zbiorniku jest
objęty procedurą czyszczenia CIP zbiornika dzięki adapterowi CIP. Przed
czyszczeniem adapter CIP jest montowany na regulatorze ciśnienia, a
zawór doprowadzenia gazu i zawór bezpieczeństwa są otwarte w sposób
wymuszony i w pełni wyczyszczone w ramach obejścia. W trakcie procedury
CIP wszystkie funkcje są zablokowane. Patrz schemat regulatora.
Opcje
poz. 1: Kolanko CIP
poz. 2: trójnik CIP
poz. 3: Zawór ochronny manometru
poz. 4: Manometr
Wspornik montażowy
.
ESE02919PL 1507
Alfa Laval Polska Sp. z o.o.
ul. Marynarska 15, 02-674 Warszawa
Tel.: 22 336 64 64, fax: 22 336 64 60
www.alfalaval.com
Alfa Laval zastrzega sobie prawo do wprowadzenia zmian bez
wcześniejszego powiadamiania. ALFA LAVAL to zastrzeżony znak
handlowy należący do Alfa Laval Corporate AB.
© Alfa Laval
