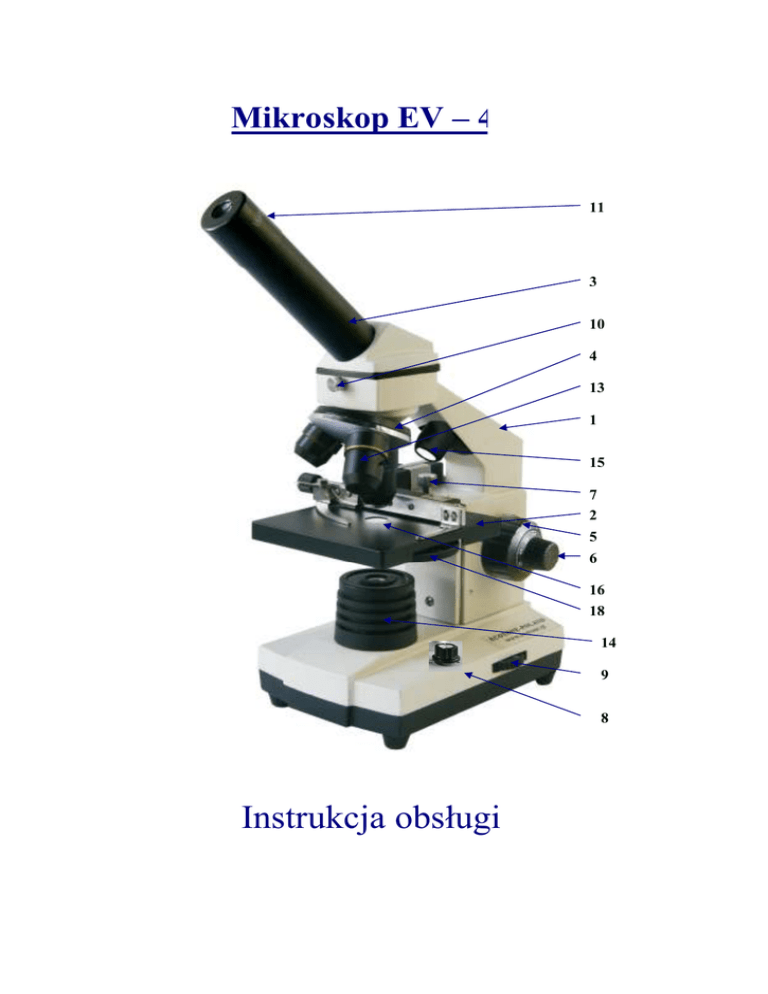

Mikroskop EV – 45
11
3
10
4
13
1
15
7
2
5
6
16
18
14
9
8
Instrukcja obsługi
MIKROSKOP PRZEZNACZONY DLA PRACOWNI BIOLOGICZNYCH.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Powiększenie: 20X do 1024 X,
Okular: 5X, 10 X, 16X, soczewka Barlowa 1,6X
Obiektywy achromatyczne: 4X, 10 X i 40 X z teleskopem,
Głowica monokularowa obracana,
Blokada przed zgnieceniem preparatu,
Metalowy korpus pokryty emalią odporną na ścieranie i odczynniki
chemiczne,
Stolik z precyzyjnym mechanizmem krzyŜowym przemieszczania
preparatu,
Płynna regulacja ostrości współosiowymi śrubami makro i mikro,
Obrotowy zestaw filtrów barwnych,
Oświetlenie diodowe LED (odpowiednik 20W) górne oraz dolne,
Kondensor N.A. 0,65
Zewnętrzna ładowarka,
* Kamera USB z oprogramowaniem,
Gwarancja – 2 lata
17
Mikroskop składa się z:
Układu mechanicznego:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
statyw z podstawą
stolik
tubus
rewolwer
śruba makrometryczna (większa, ze skalowaniem)
śruba mikrometryczna (mniejsza)
blokada przed zgnieceniem preparatu
włącznik oświetlenia, pokrętło wyboru rodzaju oświetlenia (dolne, górne, dolne + górne)
pokrętło regulacji natęŜenia oświetlenia
śruba X
Układu optycznego:
11.
12.
13.
14.
15.
16.
17.
18.
okular
soczewka Barlowa 1,6X
obiektyw
źródło światła diodowe, dolne (przechodzące)
źródło światła diodowe, górne (odbite)
kondensor N.A. 0,65
nasadka rozpraszająca dolne źródło światła
obrotowy zestaw filtrów barwnych
Zasada działania mikroskopu
Informacje ogólne
Przed zamontowaniem mikroskopu naleŜy wybrać odpowiednie miejsce do jego ustawienia.
Najpierw upewnić się, czy powierzchnia, na której umieszczony zostanie mikroskop, jest stabilna i sztywna
12
Aby umoŜliwić działanie oświetlenia elektrycznego naleŜy podłączyć kabel zasilający do gniazdka w
mikroskopie, znajdującego się w tylnej części podstawy mikroskopu oraz do gniazda zasilającego.
1. Statyw zapewnia sztywność całej konstrukcji, która determinuje, czy dla regulacji odległości obiektyw-przedmiot
(nastawiania na ostrość) opuszczamy-podnosimy stolik przedmiotowy, czy teŜ wykonujemy te ruchy tubusem (wraz
z mocowanymi do niego obiektywami, okularami i innymi akcesoriami).
2. Stolik przedmiotowy czworoboczny, z otworem w środku, jest przesuwany. SłuŜy do umocowania preparatu i
jego przesuwu w poziomie w osiach X, Y, w zaleŜności od rozwiązania konstrukcyjnego; przez jego ruch w pionie
reguluje się odległość obiektyw-przedmiot (tj. nastawia się ostrość).
3. Tubus to przestrzeń pomiędzy obiektywem a nasadką okularową, w której następuje formowanie się obrazu;
4. Rewolwer to przyrząd, gdzie umiejscowione są obiektywy mikroskopu, które są osadzone w gniazdach obrotowej
tarczy; jego obracanie umoŜliwia prostą zmianę obiektywu a tym samym uŜywanego powiększenia.
5. 6. Śruba makrometryczna i mikrometryczna: śruby słuŜące do ustawiania odległości przedmiot-obiektyw
(nastawiania ostrości).W zaleŜności od konstrukcji śruba podnosi-opuszcza stolik przedmiotowy lub tubus z
obiektywami. Śruba ruchu drobnego - mikrometryczna, zaopatrzona jest zwykle w podziałkę.
7. Blokada przed zgnieceniem preparatu to śruba, która ogranicza wysokość podnoszenie stolika (podczas
ustawiania ostrości). Fabrycznie śruba ustawiona jest tak, aby zabezpieczać preparat przed zgnieceniem i
jednocześnie uzyskać ostrość obrazu z obiektywem 40x.
8. Włącznik oświetlenia, pokrętło wyboru rodzaju oświetlenia pozwala wybrać rodzaj oświetlenia: pozycja OFF –
światło wyłączone; pozycja I – światło dolne; pozycja II - światło górne; pozycja III - światło dolne + górne.
9. Pokrętło regulacji natęŜenia oświetlenia pozwala płynnie ustawić moc (natęŜenie) oświetlenia.
10. Śruba X, – aby moŜliwe było obracanie głowicy monookularowej o 360° naleŜy poluzować tę śrubę. Po
poluzowaniu tej śruby, głowicę mikroskopu moŜna ustawić w dogodnym połoŜeniu obserwacyjnym.
11. Okular osadzony w górnej części tubusu, składa się z dwóch soczewek płasko-wypukłych, górnej od strony oka
i dolnej, zamykającej okular; słuŜy do powiększenia obrazu tworzonego przez obiektyw mikroskopu, dodatkowo
moŜe korygować wady obrazu z obiektywu
12. Soczewka Barlowa zwiększa powiększenie. Przy prawie całkowicie wyciągniętej soczewce Barlowa
powiększenie wzrasta do wartości 1,6X.
13. Obiektyw osadzony jest w dolnej części tubusu. Składa się on z kilku soczewek umieszczonych w oprawie
metalowej; zbiera światło przechodzące przez przedmiot i tworzy jego powiększony obraz
14. Źródło światła diodowe, dolne umieszczone jest pod kondensorem bądź pod stolikiem. SłuŜy do obserwacji
preparatów mikroskopowych przeźroczystych w świetle przechodzącym.
15. Źródło światła diodowe, górne umieszczone jest nad stolikiem. SłuŜy do obserwacji preparatów , obiektów
nieprzeźroczystych w świetle odbitym.
16. Kondensor układ optyczny, składający się zwykle z dwóch lub więcej soczewek, przetwarzający rozbieŜne
wiązki światła na wiązki równoległe lub zbieŜne, słuŜące do oświetlania obiektu; jest wtórnym źródłem oświetlenia.
17. Nasadka rozpraszająca dolne źródło światła
18. Filtry barwne słuŜą do wydobycia, podkreślenia określonych struktur, poprawiają komfort obserwacji.
Zasady mikroskopowania
Powiększenie, jakie daje mikroskop, zaleŜy od powiększenia obiektywu i okularu; stanowi ono iloczyn
powiększeń tych dwóch części optycznych, np. powiększenie własne obiektywu = 10x, powiększenie własne
okularu = 15x, powiększenie obrazu = 150x. Maksymalne powiększenie uzyskane w mikroskopie wynosi ok.
2000 x.
Przy oglądaniu preparatu pod duŜym powiększeniem konieczna jest szczególna ostroŜność. Zmieniając
powiększenie ze słabego na silniejsze stolik naleŜy lekko obniŜyć śrubą makrometryczną, a następnie
przestawić obiektyw na dany preparat i regulować jego połoŜenie względem szkiełka. Z chwilą, gdy ukaŜe się
zarys preparatu, obraz na ostrość naleŜy juŜ nastawić śrubą mikrometryczną. Bez zachowania tych środków
ostroŜności moŜna zgnieść preparat oraz spowodować zarysowanie soczewki obiektywu!
Obiektywy w mikroskopie umocowane są w tzw. rewolwerze. Gdy chcemy uzyskać inne powiększenie,
rewolwer naleŜy przekręcić w lewo lub w prawo, a wraz z nim przesuwa się odpowiedni obiektyw. Lekkie
kliknięcie przy przekręcaniu wskazuje, Ŝe obiektyw znalazł się na właściwym miejscu.
W mikroskopie widzi się obraz pozorny, powiększony i odwrócony. ToteŜ przesuwając preparat w lewo i w
prawo, widzimy obraz przesuwający się w kierunku odwrotnym.
KaŜdą obserwację naleŜy rozpocząć przy najmniejszym powiększeniu.
Obróć rewolwer obiektywowy (4) w połoŜenie odpowiadające najmniejszemu powiększeniu.
WłóŜ okular 10x (13) do soczewki Barlowa (12).
Zwróć uwagę, aby soczewka Barlowa (12) została całkowicie włoŜona do tubusu głowicy monookularowej
(3).
Po zainstalowaniu w mikroskopie odpowiedniego oświetlenia moŜna rozpocząć obserwacje, pamiętając o
przestrzeganiu następujących zasad:
KaŜda obserwację naleŜy rozpocząć przy najmniejszym powiększeniu. Pozwala to na właściwe
zogniskowanie środka obiektu i właściwe zorientowanie obiektu.
Umieść preparat pomiędzy uchwytem na stoliku mikroskopowym (2), bezpośrednio pod soczewką
obiektywu.
Patrząc przez okular (11), obracaj powoli pokrętłem ustawiania ostrości (5;6) aŜ do uzyskania ostrego
obrazu.
Teraz moŜna przejść do większego powiększenia, wyciągając powoli soczewkę Barlowa (12) z
monookularowego tubusu (3). Przy prawie całkowicie wyciągniętej soczewce Barlowa powiększenie
wzrasta do wartości 1,6X.
Aby uzyskać jeszcze większe powiększenie, naleŜy umieścić w tubusie głowicy monookularowej (3) okular
16x i / lub wybrać obiektyw (13) o wyŜszym powiększeniu (10x / 40x). Przy tym nastawieniu powiększenie
wzrasta równieŜ do wartości 1,6X w wyniku wyciągania kondensora Barlowa (12).
Uwaga: Po zmianie nastawienia powiększenia (przez zmianę okularu lub obiektywu, wysuwanie
soczewki Barlowa) naleŜy ponownie uregulować ostrość obrazu za pomocą pokrętła ustawiania
ostrości (5;6).
Ustawienie oświetlenia w mikroskopie wg KOHLERA
1.
PołoŜyć preparat na stoliku.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Ustawić obiektyw 10x.
Patrząc w okular przesunąć stolik tak, aŜ pojawi się ostry obraz.
Zawęzić przesłonę polową do średnicy 3-4mm.
Patrząc w okular ustawić kondensor mikroskopu 1-2mm od szkiełka, aŜ pojawi się ostry obraz.
Otworzyć przesłonę polową na 50% i scentrować kondensator przy uŜyciu śrub makro i mikro.
Rozszerzyć przysłonę polową, aŜ do pokrycia się jej brzegów z polem widzenia.
Przymknąć przesłonę kondensora i ustawić oświetlacz tak, aby ostry obraz znalazł się na środku.
Wyjąć okular i patrzeć w tubus na tylnej soczewce obiektywu widoczny będzie jasny krąŜek obrzeŜony przez
przesłonę, kondensor otworzyć na tyle, by tylna powierzchnia obiektywu oświetlona była na 2/3 swojej
powierzchni.
WłoŜyć okular.
Otworzyć przysłonę kondensora.
Przy zamianie obiektywu powtórzyć od pkt.4
Przy obserwacjach na obiektywie 100x, nanieść kroplę immersji.
Zalecenia eksploatacyjne i regulacja mikroskopu:
•
•
•
•
•
•
•
•
•
Mikroskop przy wyjmowaniu go ze skrzyni lub przenoszeniu naleŜy zawsze chwytać za uchwyt statywu. Nie
naleŜy nigdy trzymać za jego podstawę!
Mechanizm przemieszczania preparatu montowany na stoliku w miejsce zacisków spręŜynowych. (po
odkręceniu wkrętów mocujących zaciski spręŜynowe) - do transportu jest na ogół zdejmowany i znajduje się w
opakowaniu.
Stosować tylko zasilacz do kamery dostarczany w zestawie.
Podłączenie przewodu TV do gniazda AV (video) w odbiorniku TV, video lub komputerze zgodnie z instrukcją
dla danego urządzenia. Dla odbiorników posiadających tylko złącza typu EURO potrzebny jest dodatkowy
adapter dostępny w sklepach RTV.
Przesłonę – dzwignia pod stolikiem lub pierścień – zmniejszanie otworu przysłony powoduje zwiększenie głębi
ostrości obrazu przy jednoczesnym ograniczeniu jego jasności.
Preparat zakładać i zdejmować ze stolika przy najmniejszym obiektywie.
Ogranicznik przesuwu stolika – śruba regulacyjna nad stolikiem – zapobiega zgnieceniu preparatu i
uszkodzeniu obiektywu 40x. Fabrycznie ustawiony dystans do preparatów typowej grubości. Istnieje moŜliwość
indywidualnej regulacji po poluzowaniu nakrętki kontrującej znajdującej się na śrubie. Wkręcanie powoduje
zwiększenie dystansu. Po regulacji naleŜy dokręcić nakrętkę.
Kamerę z łącznikiem nakładamy w miejsce okularu, regulacja ostrości poprzez obrót łącznika z obiektywem.
Korekcja ostrości pomiędzy okularami - pokrętłem na tubusie okularu.
Kamera nie wymaga regulacji, zalecana pozycja przełączników: BLC - off, Shutter - On. Dopuszcza się jednak
dowolne ustawienie przełączników według uznania uŜytkownika - zmiana intensywności i kontrastu obrazu.
UWAGA!
Mikroskop naleŜy utrzymywać w czystości, części optyczne przecierać tylko specjalnymi papierkami do
czyszczenia optyki, korpus moŜna czyścić wilgotną szmatką z detergentem (WYŁĄCZYĆ Z SIECI!).
W mikroskopach EV-50 zastosowano halogenowe Ŝarówki 10 lub 20W/12V. Wymiana Ŝarówki po odkręceniu
4 wkrętów mocujących podstawę pod mikroskopem. (WYŁACZYĆ Z SIECI!)
Wymiana Ŝarówki TYLKO PO WYŁĄCZENIU MIKROSKOPU Z SIECI.
W przypadku uszkodzenia przewodu zasilającego lub zalania zasilacza mikroskopu naleŜy niezwłocznie
oddać mikroskop do naprawy serwisowej.
Nie uŜywać nadmiernej siły ani nacisku na elementy regulacyjne i stolik, chronić przed uszkodzeniami
mechanicznymi.
Elementy mechaniczne nie wymagają dodatkowej konserwacji ani smarowania.
