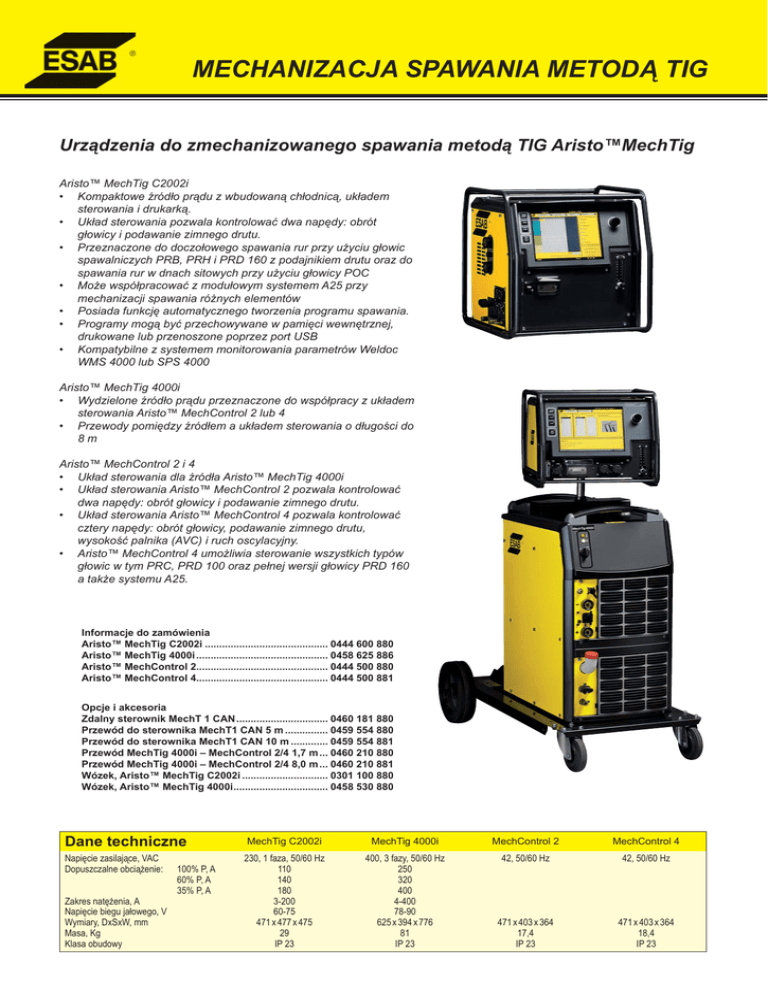

MECHANIZACJA SPAWANIA METODĄ TIG
Urządzenia do zmechanizowanego spawania metodą TIG Aristo™MechTig
Aristo™ MechTig C2002i
• Kompaktowe źródło prądu z wbudowaną chłodnicą, układem
sterowania i drukarką.
• Układ sterowania pozwala kontrolować dwa napędy: obrót
głowicy i podawanie zimnego drutu.
• Przeznaczone do doczołowego spawania rur przy użyciu głowic
spawalniczych PRB, PRH i PRD 160 z podajnikiem drutu oraz do
spawania rur w dnach sitowych przy użyciu głowicy POC
• Może współpracować z modułowym systemem A25 przy
mechanizacji spawania różnych elementów
• Posiada funkcję automatycznego tworzenia programu spawania.
• Programy mogą być przechowywane w pamięci wewnętrznej,
drukowane lub przenoszone poprzez port USB
• Kompatybilne z systemem monitorowania parametrów Weldoc
WMS 4000 lub SPS 4000
Aristo™ MechTig 4000i
• Wydzielone źródło prądu przeznaczone do współpracy z układem
sterowania Aristo™ MechControl 2 lub 4
• Przewody pomiędzy źródłem a układem sterowania o długości do
8m
Aristo™ MechControl 2 i 4
• Układ sterowania dla źródła Aristo™ MechTig 4000i
• Układ sterowania Aristo™ MechControl 2 pozwala kontrolować
dwa napędy: obrót głowicy i podawanie zimnego drutu.
• Układ sterowania Aristo™ MechControl 4 pozwala kontrolować
cztery napędy: obrót głowicy, podawanie zimnego drutu,
wysokość palnika (AVC) i ruch oscylacyjny.
• Aristo™ MechControl 4 umożliwia sterowanie wszystkich typów
głowic w tym PRC, PRD 100 oraz pełnej wersji głowicy PRD 160
a także systemu A25.
Informacje do zamówienia
Aristo™ MechTig C2002i ........................................... 0444 600 880
Aristo™ MechTig 4000i .............................................. 0458 625 886
Aristo™ MechControl 2.............................................. 0444 500 880
Aristo™ MechControl 4.............................................. 0444 500 881
Opcje i akcesoria
Zdalny sterownik MechT 1 CAN ................................ 0460 181 880
Przewód do sterownika MechT1 CAN 5 m ............... 0459 554 880
Przewód do sterownika MechT1 CAN 10 m ............. 0459 554 881
Przewód MechTig 4000i – MechControl 2/4 1,7 m ... 0460 210 880
Przewód MechTig 4000i – MechControl 2/4 8,0 m ... 0460 210 881
Wózek, Aristo™ MechTig C2002i .............................. 0301 100 880
Wózek, Aristo™ MechTig 4000i ................................. 0458 530 880
Dane techniczne
MechTig C2002i
MechTig 4000i
MechControl 2
MechControl 4
Napięcie zasilające, VAC
Dopuszczalne obciążenie:
230, 1 faza, 50/60 Hz
110
140
180
3-200
60-75
471 x 477 x 475
29
IP 23
400, 3 fazy, 50/60 Hz
250
320
400
4-400
78-90
625 x 394 x 776
81
IP 23
42, 50/60 Hz
42, 50/60 Hz
471 x 403 x 364
17,4
IP 23
471 x 403 x 364
18,4
IP 23
Zakres natężenia, A
Napięcie biegu jałowego, V
Wymiary, DxSxW, mm
Masa, Kg
Klasa obudowy
100% P, A
60% P, A
35% P, A
MECHANIZACJA SPAWANIA METODĄ TIG
Głowice do zmechanizowanego spawania TIG
Głowica spawalnicza A21 PRB do spawania doczołowego rur metodą TIG
•
Mała, uniwersalna i lekka
Aristo™ MechTig C 2002i oraz Aristo™ MechTig
•
Mechanizm zaciskania szczęk, pozwala
4000i ze sterownikiem MechControl 2 lub 4
precyzyjnie ustawić i zamocować głowicę na
•
Może współpracować z podajnikiem zimnego
rurze w ciągu kilkunastu sekund
drutu
•
Dostępna w trzech rozmiarach dla rur
•
Dostępna jest wersja chłodzona cieczą lub
o średnicach zewnętrznych od 17 do 170 mm
gazem
•
Przeznaczone do użycia ze źródłami prądu
•
W komplecie pakiet przewodów długości 7 m
Dane techniczne
Prędkość obracania, Obr/min.
Średnica rur., mm
Średnica rur – opcja, mm
Maks. Natężenie prądu spawania
chłodz. cieczą
w cyklu 100%
chłodz. gazem
Średnica elektrody, mm
Min. odstęp między równoległymi rurami, mm
Masa, kg
A21 PRB 17-49 mm
A21 PRB 33-90 mm
A21 PRB 60-170 mm
0.1-2.4
17-49
8-17
250
100
1.6-2.4
D/2+70*
2.8
0.1-1.6
33-90
20-33
250
100
1.6-2.4
D/2+94*
3.2
0.04-0.95
60-170
44-60
250
100
1.6-2.4
D/2+137
4.4
* Bez pokrętła dokładnej regulacji położenia drutu. Może wystąpić konieczność wymiany korka palnika i śruby dystansowej na najkrótszy wariant.
Informacje do zamówienia
Chłodzone cieczą
A21 PRB, 17-49 mm
A21 PRB, 33-90 mm
A21 PRB, 60-170 mm
0443 750 880
0443 760 880
0443 770 880
Głowica spawalnicza zamknięta A21 PRH do spawania doczołowego rur metodą TIG
•
Przeznaczone do spawania cienkościennych rur
wielkościach pozwalających na spawanie rur
ze stali nierdzewnej – zapewnia maksymalną
o średnicach zewnętrznych od 3 do 76 mm
ochronę złącza gazem osłonowym
•
W komplecie pakiet przewodów długości 8 m
•
Ruchomy pierścień z elektrodą wolframową
•
Przeznaczone do użycia ze źródłami prądu
znajduje się w komorze gazowej utworzonej
Aristo™ MechTig C 2002i oraz Aristo™ MechTig
przez zewnętrzną obudowę, stanowiącą
4000i ze sterownikiem MechControl 2 lub 4
jednocześnie układ zaciskowy dla spawanych rur
•
Dostępna jest jedynie wersja chłodzona cieczą
•
Głowica PRH jest dostępna w trzech
Dane techniczne
Prędkość obracania, obr/min.
Zewn. średnica rur., mm
Maks. natężenie prądu spawania w cyklu 100%
Średnica elektrody, mm
Masa z kablami, kg
Informacje do zamówienia
A21 PRH, 3-12 mm
A21 PRH, 3-38 mm
A21 PRH, 6-76 mm
A21 PRH 3-12 mm
A21 PRH 3-38 mm
A21 PRH 6-76 mm
0.65-12.6
3-12.7
15 A ciągłe 40 A pulsacyjne
1
5
0.5-9.5
3-38.1
50 A ciągłe 100 A pulsacyjne
1.6-2.4
6.5
0.31-6.15
6-76.2
60 A ciągłe 100 A pulsacyjne
1.6-2.4
7.5
0444 300 880
0444 301 880
0444 302 880
Głowica spawalnicza A22 POC 12-60 do spawania rur w dnie sitowym metodą TIG
•
Przeznaczona do spawania wszelkiego rodzaju
•
Przeznaczone do użycia ze źródłami prądu
połączeń typu rura – dno-sitowe
Aristo™ MechTig C 2002i oraz Aristo™ MechTig
•
Umożliwia spawanie rur o średnicy zewnętrznej
4000i ze sterownikiem MechControl 2 lub 4
od 12 do 60 mm
•
Posiada wbudowany podajnik zimnego drutu
•
Ustawienie głowicy przy pomocy specjalnych
•
Dostępna jest jedynie wersja chłodzona cieczą
trzpieni centrujących dostępnych dla rur
•
W komplecie pakiet przewodów długości 8 m
o średnicy wewnętrznej od 9,9 mm
Informacje do zamówienia
A22 POC 12-60
Dane techniczne
Zakres roboczy średnic
Prędkość obracania, obr/min
Maks. natężenie prądu spawania w cyklu 60%, A
Średnica elektrody, mm
Masa głowicy bez kabla i drutu, kg
Podajnik drutu
Elektroda ustawiona równolegle do osi rury, mm
Elektroda pod kątem 30° do osi rury, mm
Średnica dutu,mm
Prędkość podawania, m/min
Średnica szpuli z drutem, mm
Masa szpuli drutem, kg
