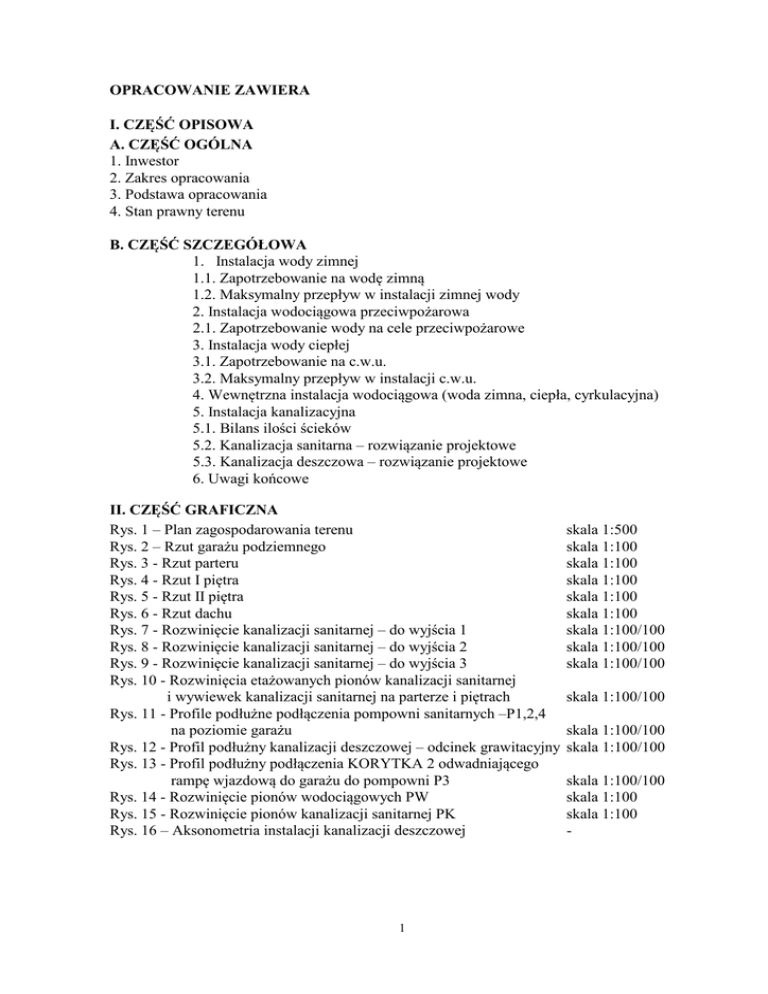

OPRACOWANIE ZAWIERA I. CZĘŚĆ OPISOWA A. CZĘŚĆ

OPRACOWANIE ZAWIERA I. CZĘŚĆ OPISOWA A. CZĘŚĆ

OPRACOWANIE ZAWIERA
I. CZĘŚĆ OPISOWA
A. CZĘŚĆ OGÓLNA
1. Inwestor
2. Zakres opracowania
3. Podstawa opracowania
4. Stan prawny terenu
B. CZĘŚĆ SZCZEGÓŁOWA
1. Instalacja wody zimnej
1.1. Zapotrzebowanie na wodę zimną
1.2. Maksymalny przepływ w instalacji zimnej wody
2. Instalacja wodociągowa przeciwpożarowa
2.1. Zapotrzebowanie wody na cele przeciwpożarowe
3. Instalacja wody ciepłej
3.1. Zapotrzebowanie na c.w.u.
3.2. Maksymalny przepływ w instalacji c.w.u.
4. Wewnętrzna instalacja wodociągowa (woda zimna, ciepła, cyrkulacyjna)
5. Instalacja kanalizacyjna
5.1. Bilans ilości ścieków
5.2. Kanalizacja sanitarna – rozwiązanie projektowe
5.3. Kanalizacja deszczowa – rozwiązanie projektowe
6. Uwagi końcowe
II. CZĘŚĆ GRAFICZNA
Rys. 1 – Plan zagospodarowania terenu
Rys. 2 – Rzut garażu podziemnego
Rys. 3 - Rzut parteru
Rys. 4 - Rzut I piętra
Rys. 5 - Rzut II piętra
Rys. 6 - Rzut dachu
Rys. 7 - Rozwinięcie kanalizacji sanitarnej – do wyjścia 1
Rys. 8 - Rozwinięcie kanalizacji sanitarnej – do wyjścia 2
Rys. 9 - Rozwinięcie kanalizacji sanitarnej – do wyjścia 3
Rys. 10 - Rozwinięcia etażowanych pionów kanalizacji sanitarnej
i wywiewek kanalizacji sanitarnej na parterze i piętrach
Rys. 11 - Profile podłużne podłączenia pompowni sanitarnych –P1,2,4
na poziomie garażu
Rys. 12 - Profil podłużny kanalizacji deszczowej – odcinek grawitacyjny
Rys. 13 - Profil podłużny podłączenia KORYTKA 2 odwadniającego
rampę wjazdową do garażu do pompowni P3
Rys. 14 - Rozwinięcie pionów wodociągowych PW
Rys. 15 - Rozwinięcie pionów kanalizacji sanitarnej PK
Rys. 16 – Aksonometria instalacji kanalizacji deszczowej
1
skala 1:500
skala 1:100
skala 1:100
skala 1:100
skala 1:100
skala 1:100
skala 1:100/100
skala 1:100/100
skala 1:100/100
skala 1:100/100
skala 1:100/100
skala 1:100/100
skala 1:100/100
skala 1:100
skala 1:100
-
I. CZĘŚĆ OPISOWA
A. CZĘŚĆ OGÓLNA
1. Inwestor
Inwestorem projektowanego obiektu budowlanego Centrum Kulturalno – Artystycznego
na dz. nr 2511 przy ul. Warszawskiej w miejscowości Kozienice, gmina Kozienice, woj.
mazowieckie jest:
Gmina Kozienice
26-900 Kozienice, ul. Parkowa 5
2. Zakres opracowania
Przedmiotem opracowania jest projekt wykonawczy wewnętrznych instalacji
wodociągowo – kanalizacyjnych dla projektowanego obiektu budowlanego Centrum
Kulturalno - Artystycznego.
Budynek ma 3 kondygnacje nadziemnych oraz podziemny garaż.
Budynek stanowi:
• część podziemną, zawierającą: miejsca postojowe dla samochodów osobowych oraz
pomieszczenia techniczne tj.: pomieszczenie wodomierzowe z hydrofornią,
pomieszczenie na separator, wymiennikownię, serwerownie.
• część nadziemną, zawierającą:
- scena teatralna z widownią,
- kino i towarzyszące mu pomieszczenia: studio nagrań, montażownia, reżyserka,
- garderoby,
- sala baletowa,
- biblioteka,
- galeria,
- kawiarnia,
- sale: dydaktyczne, teatralne, zajęć muzycznych, plastycznych, taneczna,
- pomieszczenia administracji: pokój dyrekcji, sekretariat, księgowość, kadry,
- sala nagrań,
- archiwa, magazyny,
- pokoje zajęć indywidualnych.
Na każdej kondygnacji obiektu znajdują się zaplecza socjalno – sanitarne.
Na poziomie garażu, w wymiennikowni zlokalizowane jest źródło ciepłej wody użytkowej –
wymiennik z zasobnikami, z których nastąpi zasilanie budynku w ciepłą wodę użytkową.
Opracowanie obejmuje zakresem:
- wewnętrzną instalację wodociągową i kanalizacyjną w zakresie doprowadzenia wody
i odprowadzenia ścieków sanitarnych z pomieszczeń sanitarnych budynku oraz urządzeń
klimatyzacyjnych poszczególnych pomieszczeń budynku,
- wewnętrzną instalację kanalizacji deszczowej jako system podciśnieniowy odwodnienia
dachu budynku oraz tarasu nad 1 piętrem budynku.
Wewnętrzna instalacja wod.-kan. została zaprojektowana w dostosowaniu do
wydanych przez Kozienicką Gospodarkę Komunalną Sp. z o. o. warunków technicznych
w tym zakresie oraz uzgodnienia trasy nowoprojektowanych przyłączy wod.- kan..
W związku z tym nieruchomość przedmiotowa posiadać będzie:
- nowoprojektowane przyłącze kanalizacji sanitarnej o średnicy 150mm kamionka
odprowadzające ścieki sanitarne do istniejącego kanału sanitarnego o średnicy 500mm
przebiegającego w ul. Legionów – włączenie przyłącza na kanał nastąpi poprzez istniejącą
studnię Sist. z zastosowaniem kaskady 70cm. Projekt wykonawczy przyłącza kanalizacji
2
sanitarnej wraz z wewnętrzną instalacją kanalizacji sanitarnej prowadzoną na zewnątrz
budynku stanowi odrębne opracowanie projektowe.
- nowoprojektowane przyłącze wodociągowe o średnicy 63mm PE PN10 doprowadzające
wodę z istniejącego wodociągu w ul. Legionów o średnicy DN 250mm żeliwo
doprowadzające wodę do budynku. Projekt wykonawczy przedmiotowego przyłącza wraz
z wewnętrzną instalacją wodociągową prowadzoną na zewnątrz budynku stanowi odrębne
opracowanie projektowe.
- nowoprojektowane przyłącze kanalizacji deszczowej o średnicy 250mm PVC
odprowadzające wody deszczowe do istniejącego kanału deszczowego zlokalizowanego
w ul. Legionów poprzez istniejącą studnię DN1400 na komorze o rzędnych 114,55/108,68.
Projekt wykonawczy przedmiotowego przyłącza wraz z wewnętrzną instalacją kanalizacji
deszczowej prowadzoną na zewnątrz budynku stanowi odrębne opracowanie projektowe.
3. Podstawa opracowania
• zlecenie Inwestora
• mapa sytuacyjno - wysokościowa w skali 1:500 do celów projektowych,
• Warunki techniczne dostawy wody i odprowadzenia ścieków do projektowanego
budynku usługowego na działce nr 2511 przy ul. Warszawskiej w miejscowości
Kozienice wydane przez Kozienicką Gospodarkę Komunalną Sp. z o.o. z dnia
19.06.2012r o nr ZWiK/WT/7016/ABS/110/1/2012,
• Warunki techniczne odprowadzenia wód opadowych z działki nr 2511położonej przy
ul. Warszawskiej w Kozienicach z dnia 09.07.2012 r
o nr ZWiK/WT/TB/7016/111/2/2012,
• projekt architektoniczno – wykonawczy budynku autorstwa:
PRACOWNI PROJEKTOWEJ F-11
Dr inż. Arch. Marcin Furtak
ul. Olszańska 7A
31-513 Kraków
• elaborat dotyczący wymagań przeciwpożarowych do projektu Centrum
Kulturalno-Artystycznego wraz z garażem podziemnym na dz. nr 2511
w Kozienicach przy ul. Warszawskie Rzeczoznawcy ds. zabezpieczeń Pana
Adama Jeziorka,
• uzgodnienia międzybranżowe,
• obowiązujące normy i przepisy prawne obowiązujące w kraju.
4. Stan prawny terenu
Inwestycja zlokalizowana jest na działce nr: 2511 przy ul. Warszawskiej w Kozienicach.
B. CZĘŚĆ SZCZEGÓŁOWA
1. Instalacja wody zimnej
1.1. Zapotrzebowanie na wodę zimną
Woda zimna zużywana będzie na cele:
- socjalno – bytowe gości i pracowników,
- zasilanie w wodę szafy klimatyzacji precyzyjnej,
- zabezpieczenie przeciwpożarowe budynku.
3
1.2. Maksymalny przepływ w instalacji zimnej wody
Przepływ obliczeniowy wody oblicza się zgodnie z obowiązującą normą
PN-92/B-01706 Instalacje wodociągowe – wymagania przy projektowaniu.
Przyjęto wzór obliczeniowy:
q = 0,682*(Σqn)0,45- 0,14 [dm3/s] dla qn < 20 dm3/s
qn - normatywny wypływ z punktów czerpalnych, [dm3/s].
Bilans wypływów z punktów czerpalnych pomieszczeń sanitarnych:
RODZAJ PUNKTU
CZERPALNEGO
Umywalka
Natrysk
WC
Wanna
Zlewozmywak
Pralka
Pisuar
Bidet
Zawór czerpalny
Razem:
ZESTAWIENIA
Ilość
qn
42
4
49
2
7
9
0,07
0,15
0,13
0,15
0,07
0,25
0,30
0,07
0,15
Σqn
2,94
0,60
3,37
0,14
2,10
1,35
13,50
Suma: 13,50 dm3/s
Zapotrzebowanie na wodę:
q = 0,682*(13,50)0,45-0,14 = 2,06 dm3/s = 7,42 m3/h
Dobór wodomierza:
Doboru wodomierza dokonano w oparciu o PN-92/B-01706.
Umowny przepływ obliczeniowy wodomierza wyniesie:
Qw = 2*q = 2*7,42 = 14,84 [m3/h]
Dla pomiaru zużycia wody dobrano wodomierz o średnicy φ 40 mm o:
nominalnej wydajności Qn= 10 [m3/h],
maksymalnej wydajności Qmax= 20 [m3/h]
Długość zabudowy zestawu wodomierzowego Lz=1,0 [m]
W zabudowie wodomierza zamontować zawór zwrotny antyskażeniowy EA, zawór
antyskażeniowy BA należy zainstalować na instalacji ppoż. wewnątrz budynku.
Wodomierz projektuje się w studni wodomierzowej na podstawie schematu montażowego
zamieszczonego w części graficznej odrębnego opracowania przyłącza wodociągowego.
Wodomierze montuje Przedstawiciel ZWiK w Kozienicach.
Sprawdzenie średnicy wodomierza z uwagi na zasilanie wewnętrznej instalacji
przeciwpożarowej budynku:
Zgodnie z elaboratem dotyczącym wymagań przeciwpożarowych do projektu
Centrum Kulturalno-Artystycznego wraz z garażem podziemnym na dz. nr 2511 w
Kozienicach przy ul. Warszawskie Rzeczoznawcy ds. zabezpieczeń Pana Adama
Jeziorka
Instalacja przeciwpożarowa w budynku powinna zapewniać możliwość jednoczesnego poboru
wody na kondygnacji budynku z dwóch sąsiednich hydrantów wewnętrznych.
W związku z tym, zaprojektowane na poziomie garażu budynku hydrantu o średnicy
33mm dają zapotrzebowanie wynoszące:
4
Qp.poż=2x1,5 l/s = 3,0 dm3/s = 10,8 m3/h
Zaprojektowany wodomierz o średnicy φ 40 mm jest całkowicie wystarczający dla
zasilenia wewnętrznej instalacji przeciwpożarowej w wodę o odpowiedniej ilości.
DOBÓR ŚREDNICY PRZYŁĄCZA WODOCIĄGOWEGO (z uwzględnieniem zasilania
instalacji p.poż.):
q = 3,0 dm3/s
Na podstawie Wykresu doboru parametrów hydraulicznych dla rur ciśnieniowych
z trójwarstwowych rur polietylenowych (Wavin TS, szereg SDR11) klasy PE 100 dobrano średnicę
przyłącza wodociągowego:
φ 90 x 5,4 mm PE 100 (Wavin TS) na ciśnienie robocze 1,0 MPa. Przy prędkości przepływu
V = 0,63 m/s dla q = 3,0 dm3/s strata ciśnienia na przyłączu wyniesie 0,33 mH2O.
WYMAGANE CIŚNIENIE DYSPOZYCYJNE – cele sanitarne:
Przyjęcia przeprowadza się dla 2 piętra budynku - poz. parteru 115,25 m n.p.m. (0 budynku):
- wys. najwyżej poł. przyboru
- 11,8 m
- 10,0 m
- wymagane ciśnienie wylotowe
- straty na instalacji
- 8,0 m
- strata na zaworze EA
- 3,5 m
- strata na wodomierzu
- 10,0 m
--------------------------SUMA 43,30 m
Aby spełnić warunki dla zaopatrzenia obiektu w wodę przewiduje się jej pobór
o ciśnieniu 0,43 MPa (4,33 bara).
Wymagana rzędna linii ciśnień wynosi 158,55 m n.p.m.
Zakłada się minimalne dopuszczalne ciśnienie w sieci wodociągowej, wynoszące 1,5 bara.
W związku z powyższym należy podwyższyć ciśnienie do wartości:
H=4,33 bara – 1,5 bara = 2,83 bara.
Projektuje się zestaw hydroforowy o parametrach:
- wysokość podnoszenia: H = 2,83 bara,
- przepływ: Q = 2,06 dm3/s =7,40 m3/h
SPRAWDZENIE DOBORU ZESTAWU HYDROFOROWEGO POD WZGLĘDEM
ZASILAENIA WEWNĘTRZNEJ INSTALACJI P.POŻ.
Wysokość podnoszenia obliczono uwzględniając:
- wys. najwyżej poł. zaworu
- 11,30m
- 20,0 m
- wymagane ciśnienie wylotowe
- straty na instalacji
- 10,0 m
- strata na zaworze BA
- 8,0 m
-----------------------------SUMA 49,30 m
Wymagania dla zasilenia w wodę instalacji przeciwpożarowej:
- wysokość podnoszenia: H = 4,93 – 1,50 = 3,43 bara,
- przepływ: Q = 1,0 dm3/s x 2 = 2 dm3/s = 7,2 m3/h (założono czynne dwa hydranty
φ 25mm).
5
PROJEKTOWANY ZESTAW HYDOFOROWY CELEM ZAPEWNIENIA WŁAŚCIWEJ
PRACY INSTALACJI WODOCIĄGOWEJ NA POTRZEBY SAITARNE ORAZ
INSTALACJI PRZECIWPOŻAROWEJ BUDYNKU POWINIEN PRACOWAĆ PRZY
NASTĘPUJĄCYCH PARAMETRACH:
- wysokość podnoszenia: H = 4,93 – 1,50 = 3,43 bara,
- przepływ: Q = 2,06 dm3/s = 7,4 m3/h.
Projektuje się urządzenie do podwyższania ciśnienia o następujących parametrach:
Korpus : 1.4301
Wirniki : 1.4301
Komory stopni : 1.4301
Płaszcz ciśnieniowy : 1.4301
Wał : 1.4122
Orurowanie : 1.4571
Liczba pomp : 3 (2+1)
Tłoczone medium : Woda, czysta
Temperatura: 20 °C
Przepływ : 8,0 m3/h
Przepływ na pompie : 5,40 m3/h
Wysokość toczenia : 36,0 m
Wysokość tłoczenia przy Q=0 : 46,50 m
Ciśnienie dopływu maks. 10 bar
Wartość zadana : maks. 16 bar
Silnik:
-Moc znamionowa P2 : 1,1 kW
-Znamionowa liczba obrotów : 2970 1/min
-Rodzaj prądu : 3~400V/50Hz
-Prąd znamionowy : 4,4 A
-Stopień ochrony : IP 55
-zgodność elektromagnetyczna : odpowiednio EN 50081 T1 i EN 50082 T2
Orurowanie : Stal nierdzewna 1.4571
Przyłącze ssące/tłoczne : R 2/R 2.
2. Instalacja wodociągowa przeciwpożarowa
2.1. Zapotrzebowanie wody na cele przeciwpożarowe
Instalacja przeciwpożarowa została zaprojektowana w oparciu o Rozporządzenia
Ministra Spraw Wewnętrznych i Administracji:
- z dnia 21 kwietnia 2006 roku w sprawie ochrony przeciwpożarowej budynków, innych
obiektów budowlanych i terenów,
- z dnia 16 czerwca 2003 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg
pożarowych,
- z dnia 16 czerwca 2003 roku w sprawie uzgadniania projektu budowlanego pod względem
ochrony przeciwpożarowej,
oraz
- stosowne normy z zakresu ochrony przeciwpożarowej budynków.
Dla przedmiotowego obiektu projektuje się odrębną instalację hydrantową zasilaną z sieci
wodociągowej poprzez hydrofor obsługujący również instalację wodociągową bytowogospodarczą. Celem optymalnego zabezpieczenia instalacji przeciwpożarowej w wodę
o odpowiednich parametrach ciśnienia i ilości na instalacji wodociągowej bytowogospodarczej od strony tłocznej hydroforu montuje się zawór pierwszeństwa, który stanowi
kombinację regulatora oraz ogranicznika ciśnienia.
6
Praca zaworu w warunkach normalnych:
Zawór pierwszeństwa VV jest otwarty i pracuje jak regulator ciśnienia utrzymując ciśnienie
w instalacji wodociągowej bytowo-gospodarczej na stałym poziomie niezależnie od wahań
ciśnienia wejściowego.
Praca w warunkach pożaru:
W przypadku pożaru, jeżeli w wewnętrznej instalacji hydrantowej w wyniku poboru wody do
celów gaśniczych nastąpi spadek ciśnienia, zawór pierwszeństwa VV natychmiast odcina
wodę do instalacji wodociągowej bytowo-gospodarczej. W ten sposób jedynie wewnętrzna
instalacja hydrantowa ma zasilanie w wodę. Zawór zamyka również dopływ wody do
instalacji wodociągowej bytowo-gospodarczej w przypadku jej uszkodzenia i
niekontrolowanego wypływu wody.
Zaletą tego rozwiązania jest automatyczna możliwość odcięcia instalacji bytowogospodarczej, brak konieczności dostarczenia energii elektrycznej oraz fakt, iż przy pracy
w normalnych warunkach zawór nie jest bezczynny tylko pracuje jako reduktor ciśnienia
w instalacji wodociągowej bytowo-gospodarczej.
Poniżej przedstawiono schemat instalacji przedmiotowego zaworu pierwszeństwa na
wewnętrznej instalacji wodociągowej:
Lokalizacja hydrantów:
- poziom GARAŻU – zasilanie z sieci wodociągowej poprzez zestaw hydroforowy (odejście
za hydroforem):
3 hydranty φ 33mm o zasięgu 30m każdy, zlokalizowane w typowych
szafkach hydrantowych wg projektu architektury (oś hydrantu – 1,35m powyżej
poziomu podłogi),
zasilanie 6 pionów hydrantowych Ph1 – Ph6, które będą zasilały hydranty φ 25mm o
zasięgu 30m każdy, zlokalizowane w typowych szafkach hydrantowych wg projektu
architektury (oś hydrantu – 1,35m powyżej poziomu podłogi), lokalizację hydrantów
na poszczególnych kondygnacjach pokazano w części graficznej niniejszego
opracowania.
Zgodnie z elaboratem dotyczącym wymagań przeciwpożarowych do projektu
Centrum Kulturalno-Artystycznego wraz z garażem podziemnym na dz. nr 2511 w
Kozienicach przy ul. Warszawskie Rzeczoznawcy ds. zabezpieczeń Pana Adama
Jeziorka
Instalacja przeciwpożarowa w budynku powinna zapewniać możliwość jednoczesnego poboru
wody na kondygnacji budynku z dwóch sąsiednich hydrantów wewnętrznych.
7
Zaprojektowany dla celów bytowo-gospodarczych zestaw hydroforowy będzie
obsługiwał instalację hydrantową budynku.
Instalację pożarową należy wykonać z rur stalowych ocynkowanych.
Sposób prowadzenia przewodów pokazano na odpowiednich rysunkach w części
graficznej opracowania.
Na odgałęzieniu instalacji hydrantowej zainstalować zawór antyskażeniowy BA.
3. Instalacja wody ciepłej
3.1. Zapotrzebowanie na c.w.u.
Ciepła woda użytkowa na potrzeby gości i pracowników zaplecza socjalnego
budynku przygotowywana będzie w wymiennikowni zlokalizowanej
w pomieszczeniu technicznym przeznaczonym wyłącznie do tego celu, zlokalizowanym
w garażu budynku.
Projekt wykonawczy wymiennikowni stanowi odrębne opracowanie projektowe.
3.2. Maksymalny przepływ w instalacji c.w.u.
Przepływ obliczeniowy wody oblicza się zgodnie z obowiązującą normą
PN-92/B-01706 Instalacje wodociągowe – wymagania przy projektowaniu.
q = 0,682*(Σqn)0,45- 0,14 [dm3/s].
qn - normatywny wypływ z punktów czerpalnych, [dm3/s].
Bilans wypływów z punktów czerpalnych:
RODZAJ PUNKTU
CZERPALNEGO
Umywalka
Natrysk
WC
Wanna
Zlewozmywak
Pisuar
Bidet
Zawór czerpalny
Razem:
HOTEL
Ilość
qn
42
4
2
7
0,07
0,15
0,13
0,15
0,07
0,30
0,07
0,15
Σqn
5,11
0,45
1,05
6,61
Suma: 6,61 dm3/s
Zapotrzebowanie na wodę:
q = 0,682*(6,61)0,45-0,14 = 1,46 [dm3/s] = 5,26 [m3/h]
4. Wewnętrzna instalacja wodociągowa (woda zimna, ciepła, cyrkulacyjna)
Przyjęto następujące rozwiązania:
- Doprowadzenie wody miejskiej do projektowanego budynku rozwiązano w oparciu o
wodociąg φ250mm żeliwo.
- Za włączeniem przyłącza w wodociąg projektuje się zasuwę z trzpieniem, następnie zestaw
wodomierzowy zlokalizowany w studni wodomierzowej – wg. Odrębnego opracowania
projektowego.
- Na wejściu przewodu wodociągowego do budynku, na poziomie garażu w pomieszczeniu
hydroforowym, zabudowany zostanie zawór odcinający dopływ wody do budynku,
- Na instalacji wodociągowej zabudować należy zestaw hydroforowy o parametrach pracy i
technicznych podanych w pkt.1.2 części opisowej niniejszego opracowania,
8
- Dla zaopatrzenia przedmiotowego budynku w wodę zimną zaprojektowano system dolnego
rozdziału wody w skład którego wchodzą przewody rozdzielcze doprowadzające wodę pod
stropem garażu do siedmiu pionów wodociągowych – PW1-PW7, z których następuje
zasilanie przyborów sanitarnych zlokalizowanych w węzłach sanitarnych, na parterze oraz
poszczególnych piętrach budynku.
- Rurociągi wody zimnej instalacji bytowo-gospodarczej oraz przeciwpożarowej w garażu są
ogrzewane kablami grzewczymi i izolowane cieplnie otuliną z wełny mineralnej z folią PVC
grubości 30mm. Ogrzewanie elektryczne rurociągów ujęte jest w projekcie instalacji
elektrycznych. Instalacja ogrzewania elektrycznego włączana jest czujnikiem temperatury
powietrza w garażu. Ogrzewanie ma się włączać od termostatu (zadana temperatura+4C°)
i ma posiadać zbiorczy sygnał o awarii systemu.
- Ciepła woda użytkowa przygotowywana będzie w wymiennikowni zlokalizowanej
w garażu budynku w specjalnie do tego wydzielonym pomieszczeniu technicznym.
- Dla zaopatrzenia przedmiotowego budynku w wodę ciepłą zaprojektowano system dolnego
rozdziału wody, w skład którego wchodzą:
a) przewody rozdzielcze doprowadzające wodę ciepłą pod stropem garażu do 7 pionów
wodociągowych,
b) z pionów wodociągowych nastąpi rozprowadzenie wody ciepłej do poszczególnych
przyborów sanitarnych w węzłach sanitarnych,
- Na pionach wody cyrkulacyjnej (pod pionami) oraz odgałęzieniach wody cyrkulacyjnej
stosować zawory termostatyczne z funkcją dezynfekcji wody
- Instalacja ciepłej wody wykonana jest w układzie cyrkulacji pompowej,
- Przy prowadzeniu rurociągów wody w posadzkach bezwzględnie rozpatrywać razem
z projektem instalacji c.o.
- Na podejściach do przyborów sanitarnych stosować zawory kątowe gwintowane
- Przewody poziome instalacji wodociągowej powinny być prowadzone ze spadkiem tak, aby
w najniższych miejscach załamań przewodów zapewnić możliwość odwadniania instalacji
oraz możliwość odpowietrzania przewodów przez punkty czerpalne.
- Dopuszcza się możliwość układania odcinków przewodów bez spadków, jeżeli opróżnianie
z wody jest możliwe przez przedmuchanie sprężonym powietrzem.
- Trasy przewodów rozdzielczych i odgałęzień od przyborów sanitarnych, lokalizację pionów
wodociągowych oraz ich etaże przedstawiono na odpowiednich rysunkach w części
graficznej niniejszego opracowania.
MATERIAŁ PRZEWODÓW
Wewnętrzną instalację wodociągową bytowo-gospodarczą zaprojektowano:
- przewody rozdzielcze, rozprowadzające wodę do pionów i piony wodociągowe z rur
stalowych nierdzewnych do wody pitnej (np. NiroSan-Eco firmy Sanha),
- odgałęzienia od przyborów - przewody rozprowadzające wodę z pionów wodociągowych do
poszczególnych punktów czerpalnych projektuje się z rur wielowarstwowych PE-Xc/Al/PE
w zakresie średnic ϕ16 – 63 (16/20/25/32/40/50/63).
Należy stosować złączki z mosiądzu i tworzywa o nazwie polisulfon fenylenu (PPSU).
System połączeń rur zgodnie z instrukcją montażową przyjętego Producenta rur.
Średnice zaprojektowanych rurociągów podano na odpowiednich rysunkach w części
graficznej niniejszego opracowania.
Na odgałęzieniach przewodów przewidziano zawory odcinające kulowe.
Na przewodach wody cyrkulacyjnej należy zastosować pod pionami zawory
regulacyjne.
Instalację wodociągową (przewody rozprowadzające) zaprojektowano jako kryte, rurociągi
należy prowadzić w warstwie podłogowej, w bruzdach ścian i ściankach instalacyjnych.
9
Dla zapewnienia stale ciepłej wody zastosowano cyrkulację ciepłej wody do pionów.
KOMPENSACJA WYDŁUŻEŃ
Rury prowadzone nadtynkowo (przewody rozdzielcze) należy mocować za pomocą
obejm stalowych z gumową podkładką.
Rury mogą ulegać ugięciu pod wpływem ciężaru wody i temperatury, dlatego należy stosować
zasady kompensacji naturalnej wydłużenia termicznego rur.
Przewody z rur wielowarstwowych układane w podłodze (przewody
rozprowadzające wodę do przyborów sanitarnych) ulegają pomijalnie małym wydłużeniom
termicznym w związku z czym ich kompensacja nie jest konieczna.
Rury układane bezpośrednio w podłodze (betonie) można zalewać szlichtą betonową
na sztywno, bez stosowania warstwy osłonowej. Rozgałęzienia do punktów czerpalnych
następują w formie trójników krytych w posadzkach. Ze względów wytrzymałościowych
grubość warstwy betonu nad rurą powinna wynosić minimum 4 cm.
MOCOWANIE PRZEWODÓW
Podczas montażu instalacji wodociągowej z rur stalowych i rur tworzywowych
wielowarstwowych rurociągi należy odpowiednio zamocować do konstrukcji budynku.
Do mocowania rur stosuje się obejmy stalowe z gumową podkładką
Obejmy metalowe bez wkładki są niedopuszczalne.
Średnice obejm w technologii danego Producenta odpowiadają średnicom zewnętrznym rur.
Do mocowania przewodów należy zastosować uchwyty, które będą zapewniały łatwy
i trwały montaż instalacji i ograniczenie rozprzestrzeniania się drgań i hałasów. Pomiędzy
przewodem, a obejmą uchwytu należy stosować podkładki elastyczne. Instalację należy
zamocować do elementów konstrukcyjnych budynku za pomocą podpór stałych PS oraz
przesuwnych PP.
Punkty stałe (PS) – zapobiegają niekontrolowanym ruchom przewodów, wykonuje
się je zaciskając na rurze (po wyjęciu podkładki dystansowej) obejmę metalową trwale
zamocowaną do przegrody budowlanej. Obejma powinna znajdować się ściśle pomiędzy
dwoma oporami bocznymi np. mufami, trójnikami, złączkami z gwintem metalowym lub
zaworami.
Konstrukcje mocujące obejmy do przegród budowlanych muszą być odpowiednio sztywne i
stabilne tak aby mogły przejąć naprężenia od sił działających podczas pracy rurociągu.
Punkty przesuwne (PP) – umożliwiają ruch przewodu, bez jego uszkodzenia
w kierunku osiowym. Wkładki gumowe obejm mocujących fusiotherm mają gładkie
i zdolne do poślizgu powierzchnie, a zastosowanie dodatkowo pierścieni dystansowych
zapewni prawidłowe działanie ich jako punktów przesuwnych (PP).
Maksymalne odległości pomiędzy podporami przewodów ściśle wg instrukcji montażu
Producenta rur.
Na przewodach pionowych powinny być co najmniej dwa uchwyty na każdej
kondygnacji (PS i PP).
Wszystkie przejścia rurociągów przez przegrody budowlane należy prowadzić w
tulejach ochronnych wykonanych z cienkościennych rur z tworzyw lub z rur stalowych. Tuleje
powinny być dłuższe o co najmniej 2 cm niż grubość ściany bądź stropu. Przestrzeń między
rurą, a tuleją powinna być wypełniona materiałem elastycznym, zapewniającym swobodny
przesuw przewodu i nie działającym agresywnie na materiał rury.
Przejście przewodem wodociągowym przez ścianę budynku należy wykonać
w rurze ochronnej z łańcuchem uszczelniającym dostosowanym do średnicy przewodu.
10
PRZEJŚCIA SZCZELNE PRZEWODAMI PRZEZ ŚCIANY ZEWNĘTRZNE BUDYNKU
ŁAŃCUCHY USZCZELNIAJĄCE (OTWORY WYKONANE OTWORNICĄ):
• φ50 => otwór φ82mm
(typ ŁU2 6 ogniw)
• φ110 => otwór φ152mm
(typ ŁU3 10 ogniw)
• φ160 => otwór φ225mm
(typ ŁU5 11 ogniw)
• φ200 => otwór φ300mm
(typ ŁU7 10 ogniw)
• φ250 => otwór φ350mm
(typ ŁU7 11 ogniw)
Przy przejściach przewodów niepalnych przez ściany i stropy stanowiące oddzielenia
stref przeciwpożarowych należy zastosować zaprawę ogniochronną przeznaczoną do
uszczelnienia przejść instalacyjnych przez stropy i ściany pomiędzy pomieszczeniami.
Zastosowane masy uszczelniające powinny mieć dopuszczenie do stosowania
w budownictwie w postaci stosownych aprobat technicznych i certyfikatów.
Przy przejściach przewodów palnych przez ściany i stropy stanowiące oddzielenia stref
przeciwpożarowych należy zastosować:
Kołnierze ogniochronne do uszczelnienia przejść instalacyjnych rur z tworzyw sztucznych
przez stropy i ściany.
Przejścia instalacyjne rur z tworzyw sztucznych przez ściany lub stropy uszczelniane
kołnierzami ogniochronnymi powinny spełniać co najmniej kryteria klasy odporności
ogniowej przegrody przez która przechodzą.
Na rurach z tworzyw sztucznych o średnicach:
- 32 ≤ Φ ≤ 125 mm - kołnierze montowane są po 1 sztuce po obu stronach ściany lub
jeden od dołu stropu,
- 125 ≤ Φ ≤ 200 mm - kołnierze montowane są po 2 sztuki po obu stronach ściany lub
jeden od dołu stropu.
Kołnierze należy mocować do ściany lub stropu przy pomocy klamer łączących i dybli,
ilość mocowań jest zależna od średnicy rury i wynosi;
dla średnicy rury 32 ≤ Φ ≤ 75 mm – 2 szt.,
dla średnicy rury 75 ≤ Φ ≤ 125 mm – 3 szt.,
dla średnicy rury 125 ≤ Φ ≤ 200 mm – 5 szt.,
Przejścia rur z tworzyw sztucznych uszczelniane kołnierzami ogniochronnymi
powinny być wykonywane zgodnie z polskimi przepisami, wymaganiami Aprobaty
Technicznej ITB produktu oraz wytycznymi stosowania podanymi w instrukcji firmowej
Producenta kołnierzy.
Kołnierzami ogniochronnymi należy zabezpieczyć poziome przejścia etażowanych kanałów
kanalizacyjnych na poszczególnych kondygnacjach (jeżeli nie są zabezpieczone płytami
o odpowiedniej odporności).
ARMATURA
Przewody wody zimnej:
zawory odcinające kulowe przeznaczone do wody pitnej – zainstalowane:
- na przewodzie wodociągowym za wejściem do budynku przed hydroforem,
- na rozgałęzieniach przewodów rozdzielczych,
- w miejscu umożliwiającym odcięcie dopływu wody do pionu,
- na odgałęzieniach do punktów czerpalnych.
Zawory odcinające umożliwiają w czasie awarii poszczególnych odcinków przewodów
naprawę ich bez konieczności zamknięcia dopływu wody do całej instalacji.
spust wody należy zapewnić:
- dla całej instalacji na połączeniu wodociągowym bezpośrednio za zestawem
hydroforowym,
- dla każdego pionu (pod pionem).
11
Nie należy montować zaworów odcinających na pionach i przewodach zasilających
hydranty wewnętrzne. Armatura spustowa powinna być lokalizowana w miejscach łatwo
dostępnych i zaopatrzona w złączkę do węża w sposób umożliwiający kierowanie usuwanej
wody do kanalizacji.
Zastosowana armatura powinna mieć przeznaczenie dla wody pitnej oraz powinna
posiadać krajowe i międzynarodowe certyfikaty i aprobaty techniczne właściwe swojemu
przeznaczeniu.
Przewody wody ciepłej i cyrkulacyjnej:
zawory odcinające kulowe i zawory spustowe – jak dla wody zimnej,
zawory regulacyjne – instalowane na wszystkich pionach wody cyrkulacyjnej.
Zaprojektowano zawory z termiczną nasadką.
Jest to zawór:
dławiący, równoważący do wyrównywania hydraulicznego przepływu wody
w przewodzie cyrkulacyjnym,
dodatkowa nasadka umożliwiać będzie utrzymanie temperatury
wody na stałym zadanym poziomie (55°C) oraz przeprowadzenie dezynfekcji
termicznej instalacji ciepłej wody we wszystkich jej odcinkach poziomych oraz
pionach,
termostatyczny zawór mieszający – do mieszania wody gorącej z wodą zimną w celu
uzyskania wody ciepłej o temp. (35°C – 55°C) – należy go
zainstalować przed
wszystkimi bateriami umywalek w pomieszczeniach sanitarnych oraz przed bateriami,
które nie posiadają w swojej budowie zaworu termostatycznego,
samoczynne zawory odpowietrzające zainstalowane na pionach wodociągowych.
Lokalizacja armatury została przedstawiona na odpowiednich rysunkach
w części graficznej niniejszego opracowania.
IZOLACJA PRZEWODÓW
1. Przewody wody zimnej prowadzone w przestrzeni garażu nieogrzewanego, ogrzewane
kablem elektrycznym – izolacja o grubości 30mm (np. ThermaFlex PUR).
Wszystkie przewody prowadzone w przestrzeni nieogrzewanego garażu, narażone na
uszkodzenia mechaniczne, należy ochraniać dodatkowo płaszczem AL CLAD.
2. Zgodnie z normą PN-B-02421 „Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i
badania odbiorcze” w instalacji ciepłej wody użytkowej izolację cieplną należy stosować na
przewodach poziomych i pionowych, w tym cyrkulacyjnych, niezależnie od otoczenia w jakim
przewody te są usytuowane.
Poniżej zamieszczono tabelę z Wymaganiami izolacji cieplnej przewodów
(rozdzielczych, pionów) wg Rozporządzenia Ministra Infrastruktury Dz.U. z 2008r. Nr 201
poz. 1239 zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie.
L.p.
1
2
3
4
5
6
Rodzaj przewodu lub komponentu
Średnica wewnętrzna do 22mm
Średnica wewnętrzna od 22mm do 35mm
Średnica wewnętrzna od 35mm do 100mm
Średnica wewnętrzna ponad 100mm
Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub
stropy, skrzyżowania przewodów
Przewody ogrzewań centralnego wg poz. 1-4, ułożone w
komponentach budowlanych między ogrzewanymi pomieszczeniami
różnych użytkowników
Minimalna grubość izolacji cieplnej
(materiał 0,035 W/ m*K)1)
20mm
30mm
Równa średnicy wewnętrznej rury
100mm
½ wymagań z poz. 1-4
½ wymagań z poz. 1-4
Uwaga:
1)
-przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niż podano w tabeli, należy odpowiednio
skorygować grubość warstwy izolacyjnej.
12
Przewody zaprojektowanej instalacji wodociągowej powinny być wraz z kształtkami
zaizolowane na całej trasie ich prowadzenia.
PRÓBA SZCZELNIOŚCI INSTALACJI
Po wykonaniu i dokładnym przepłukaniu rurociągi przed oddaniem do eksploatacji
należy poddać próbie szczelności na ciśnienie 0,6 MPa.
OGÓLNE WYTYCZNE WYKONANIA ROBÓT
Instalację wodociągową izolować termicznie otulinami zgodnie z wymogami
PN – 2000/B – 02421 „Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury
i urządzeń. Wymagania i badania przy odbiorze”. Przewody projektowanej instalacji
wodociągowej powinny być wraz z kształtkami zaizolowane na całej trasie ich prowadzenia.
Przybory sanitarne i baterie należy montować na wysokości zgodnie
z „Warunkami technicznymi wykonania i odbioru robót wodociągowych”.
Baterie umywalkowe i zlewozmywakowe należy podłączyć za pomocą wężyków
elastycznych.
W armaturze mieszającej i czerpalnej przewód ciepłej wody powinien być podłączony
z lewej strony.
Instalacje i urządzenia stanowiące techniczne wyposażenie budynku mieszkalnego,
zamieszkania zbiorowego i użyteczności publicznej, nie mogą powodować powstawania
nadmiernych hałasów i drgań, utrudniających eksploatację lub uniemożliwiających ochronę
użytkowników pomieszczeń przed ich oddziaływaniem.
Sposób posadowienia urządzeń, o których mowa powyżej, oraz sposób ich połączenia
z przewodami i elementami konstrukcyjnymi budynku, jak również sposób połączenia
poszczególnych odcinków przewodów między sobą i z elementami konstrukcyjnymi budynku,
powinien zapobiegać powstawaniu i rozchodzeniu się hałasów i drgań do pomieszczeń
podlegających ochronie lub do otoczenia budynku.
Przewody instalacji wodociągowej wykonanej z tworzywa sztucznego powinny być
prowadzone w odległości większej niż 0,1 m od rurociągów cieplnych, mierząc od
powierzchni rur. W przypadku, gdy ta odległość jest mniejsza należy stosować izolację
cieplną.
Przewody instalacji wodociągowej należy izolować, gdy działanie dowolnego źródła
ciepła mogłoby spowodować podwyższenie temperatury ścianki rurociągu powyżej +30º C.
Przewody wodociągowe prowadzone przez pomieszczenia nie ogrzewane lub
o znacznej zawartości pary wodnej, należy izolować przed zamarznięciem
i wykraplaniem pary na zewnętrznej powierzchni przewodów.
Przewody należy prowadzić w sposób umożliwiający wykonanie izolacji cieplnej.
Odległość zewnętrznej powierzchni przewodu wodociągowego lub jego izolacji
cieplnej od ściany, stropu albo podłogi powinna wynosić co najmniej:
- dla przewodów średnicy 25 mm: 3 cm,
- dla przewodów średnicy 32 – 50 mm:
5 cm,
- dla przewodów średnicy 65– 80 mm:
7 cm,
- dla przewodów średnicy 100 mm: 10 cm,
Materiały do wykonania izolacji cieplnej powinny być suche, czyste i nie uszkodzone.
Zakończenia izolacji cieplnej powinny być zabezpieczone przed uszkodzeniem lub
zawilgoceniem. Izolacja cieplna powinna być wykonana w sposób zapewniający nie
rozprzestrzenianie się ognia.
Bruzdy instalacyjne w budynku mogą zostać zakryte dopiero po przeprowadzeniu
próby szczelności.
13
Wszelkie materiały do wody pitnej powinny mieć świadectwo PZH
o dopuszczeniu do kontaktu z wodą do picia.
Elementy instalacji i urządzenia powinny odpowiadać normom przedmiotowym lub
posiadać świadectwo o dopuszczeniu do stosowania w budownictwie.
Piony zasilające hydranty należy wykonać z rur stalowych obustronnie ocynkowanych
ze szwem, gwintowanych, wg PN-H-74200:1998. Do montażu przewodów należy stosować
łączniki z żeliwa ciągliwego ocynkowanych wg PN-76/H- 74392 i PN-88/H-74393.
Połączenia gwintowane należy uszczelniać przy pomocy taśmy teflonowej lub przędzy z
konopii i past uszczelniających. Do połączeń przewodów dla wody pitnej nie wolno używać
minii lub farb miniowych. Zmiany kierunku prowadzenia przewodów należy wykonywać
wyłącznie przy użyciu łączników. Niedopuszczalne jest gięcie rur stalowych ocynkowanych.
Instalację należy izolować otuliną z pianki poliuretanowej o grubości 5 mm dla zapobieżenia
kondensacji pary wodnej na powierzchni rur. Montaż izolacji rozpoczynać należy po uprzednim
przeprowadzeniu wymaganych prób szczelności oraz po potwierdzeniu prawidłowości wykonania
powyższych robót protokołem odbioru.
Materiały, elementy i urządzenia przeznaczone do zabudowy w instalacjach
wodociągowych powinny odpowiadać Polskim Normom, a w razie ich braku powinny mieć
decyzje dopuszczające je do stosowania w budownictwie, wydane przez odpowiedni organ. W
przypadku materiałów instalacyjnych, które będą miały bezpośredni kontakt z wodą
przeznaczoną do picia i na potrzeby gospodarcze niezbędny jest także atest dopuszczający
wydany przez Państwowy Zakład Higieny.
5. Instalacja kanalizacyjna
Dla przedmiotowego budynku projektuje się dwa rodzaje kanalizacji:
- kanalizację sanitarną odprowadzającą ścieki sanitarne z sanitariatów,
- kanalizację deszczową,
- instalację odprowadzającą skropliny z klimakonwektorów.
5.1. Bilans ilości ścieków
a. Bilans ilość ścieków sanitarnych
Maksymalny obliczeniowy odpływ do kanalizacji sanitarnej wyznaczono zgodnie
z PN-92/B-0170 wg wzoru:
Qs = K ∑ Aws (l/s)
Przyjęto: K = 0,5
Aws – równoważnik odpływu
Ilość równoważników Aws
RODZAJ
PRZYBORU
SANITARNEGO
Umywalka
Natrysk
WC
Wanna
Zlewozmywak
Pralka
Pisuar
Bidet
Wpust podłogowy
Razem:
HOTEL
Ilość
Aws
42
4
49
2
7
7
0,5
1,0
2,5
1
0,5
1,5
0,5
0,5
1,5
ΣAws
21,0
4,0
122,5
1,0
3,5
10,5
162,5
14
Ilość ścieków sanitarnych – HOTEL:
Qs1 = 0,5 162,5 = 6,37 dm3/s
Projektuje się przyłącze kanalizacji sanitarnej o średnicy ø 150 mm kamionka dla
odprowadzenia ścieków w ilości 6,37 dm3/s – dla spadku i = 11%, Q = 65 l/s (V = 3,5 m/s)
jest całkowicie wystarczająca.
Dla odprowadzenia ścieków sanitarnych projektuje się trzy wyjścia kanalizacji
sanitarnej z budynku odcinki kanałów przebiegających na zewnątrz budynku:
- S2 – budynek - ø 160 mm PVC,
- S3 – budynek - ø 160 mm PVC,
- S4 – budynek - ø 160 mm PVC.
Profile kanalizacji sanitarnej prowadzonej na zewnątrz budynku są ujęte
w opracowaniu projektowym przyłączy wod.-kan..
b. Bilans ilość wód deszczowych:
Bilans ilości wód deszczowych sporządzono w oparciu o plan zagospodarowania terenu
w skali 1:500.
Obliczenia przepływu miarodajnego wód deszczowych ze zlewni przeprowadza się w oparciu o wzór
Birkli – Zeglera:
Q = F x q x ϕ x ψ [l/s]
gdzie:
F
q
ϕ
ψ
-
powierzchnia zlewni [ha],
natężenie deszczu miarodajnego q = 150 l/s*ha,
współczynnik opóźnienia,
współczynnik spływu z zabudowy.
Określenie wielkości przepływu miarodajnego
Przyjęto:
F – powierzchnia zlewni F = 2650 m2+450 m2+660 m2+320 m2 = 4080 m2
ϕ - współczynnik opóźnienia odpływu ϕ = 1,0
ψ1 - współczynnik spływu powierzchniowego uzależniony od rodzaju
powierzchni spływu i tak założono dla:
dachów szczelnych - ψd = 1,00;
drogi, wjazdy, chodniki, parkingi - ψj = 0,80;
tereny zielone - ψz = 0,10.
Dane:
powierzchnia dachów nowoprojektowanych –
powierzchnia wjazdów, parkingówpowierzchnia chodnikówpowierzchnia terenów zielonych –
ψ1 =
∑ Fi * ψ i
i= 4
F
=
Fd = 2650 m2
Fj = 450 m2
Fch = 660 m2
Fz = 320 m2
Fc = 4080 m2
1,00 * (2650) + 0,80 * (450 + 660) + 0,10 * 320
= 0,87
4080
Qm1 = q * F * ϕ* ψśr = 150 l/s *ha * 0,4080 ha * 1,0 * 0,87 = 53,24 dm3/s
Projektuje się odprowadzenie wód deszczowych z budynku o średnicy:
- odcinek budynek – Dist – D1 - 250mm spadku 2% - Q =106,3 l/s (V=2,21m/s),
- pozostałe odcinki:
15
- odc. D1-D2-SO-D3 - 250mm spadku 1,5% - Q =92 l/s (V=1,90m/s),
- odc. D3-D4-D5, odc. D2-bud. - 200mm spadku 2% {1,5%}
- Q =52,30 l/s (V=1,66m/s) {Q =51,00 l/s
(V=1,65m/s)},
- odc. D5-d3 - 160mm spadku 2% - Q = 24,40 l/s (V=1,38m/s),
- odc. D3-d1 - 160mm spadku 2% - Q = 24,40 l/s (V=1,38m/s),
- odc. D4-d2 - 160mm spadku 2% - Q = 24,40 l/s (V=1,38m/s).
Celem oczyszczenia wód deszczowych z miejsc postojowych projektuje się na
wewnętrznej instalacji kanalizacji deszczowej, na zewnątrz budynku separator związków
ropopochodnych zintegrowany z osadnikiem - SO na przepływ:
Dane:
powierzchnia wjazdów, parkingów-
Fj = 450 m2
Qm1 = q * F * ϕ* ψśr = 150 l/s *ha * 0,045 ha * 1,0 * 0,8 = 5,40 dm3/s
Projekt przyłącza kanalizacji deszczowej oraz wewnętrznej instalacji kanalizacji
deszczowej prowadzonej na zewnątrz budynku stanowi odrębne opracowanie projektowe.
5.2. Kanalizacja sanitarna – rozwiązanie projektowe
Instalację kanalizacyjną zaprojektowano zgodnie z normą PN-92/B-01707.
Zaprojektowano:
- 24 piony kanalizacyjne (PK1,PK1a – PK23), które będą odprowadzały ścieki sanitarne
z przyborów sanitarnych w pomieszczenia sanitarnych o średnicy φ110mm, piony będą
etażowane lub łączone w poziome kanały odpływowe
w sufitach
podwieszonych parteru, piętra 1 i 2 w sposób przedstawiony w części graficznej
niniejszego opracowania, na poziomie garażu piony kanalizacyjne będą połączone w
poziome kanały odpływowe i wyprowadzone na zewnątrz budynku trzema
niezależnymi kanałami poprzez zewnętrzną instalację kanalizacyjną i przyłącze
kanałowe do kanału sanitarnego w ul. Legionów.
- piony wyprowadzone ponad dach budynku i zakończone wywiewkami
kanalizacyjnymi to piony: PK1a, PK16, PK23, PK2, PK3, PK4 oraz PKw1-PKw5 o
średnicy φ160/110mm z rur PVC niskoszumowych.
Piony kanalizacyjne będą odprowadzały ścieki sanitarne i ścieki technologiczne
odrębnymi ciągami kanałów pod stropem garażu poziomymi przewodami odpływowymi do
odbiornika.
Trasę, średnice oraz zaprojektowane spadki przewodów poziomych pokazano na
odpowiednich rysunkach w części graficznej opracowania. Piony kanalizacyjne prowadzić
należy w bruzdach. Każdy pion zaopatrzyć w rewizję zamontowaną ok. 0,6 m nad poziomem
podłogi parteru.
Z uwagi na rozległą sieć kanałową (przewody odpływowe poziome-garaż) projektuje się na
odcinkach kanałów, których długość przekracza 15 m oraz za odsadzkami dodatkowe
czyszczaki, co zostało przedstawione w części graficznej opracowania.
Czyszczaki należy umieszczać także na przewodach odpływowych przy wyjściach
przewodami z budynku.
Lokalizację rewizji przedstawiono w części graficznej opracowania niniejszego.
Podejścia kanalizacyjne od przyborów sanitarnych należy prowadzić w wylewce podłogi lub
w bruzdach ściennych z minimalnym spadkiem 2%.
16
W przypadku, gdy pion kanalizacyjny nie jest wyprowadzany ponad dach budynku wówczas
należy zainstalować na podpionie kanalizacyjnym zawór napowietrzająco – odpowietrzający
kanalizacyjny o średnicy dostosowanej do średnicy podpionu – zp.
ODPROWADZENIE SKROPLIN Z KLIMAKONWEKTORÓW
W celu odprowadzenia skroplin z klimakonwektorów zaprojektowano system
CIŚNIENIOWY. Każda jednostka klimatyzacyjna powinna być zaopatrzona w pompkę
skroplin (klimatyzatory kasetonowe posiadają pompki wbudowane). Następnie system
przewodów tłocznych, prowadzonych w suficie powieszonym każdej kondygnacji budynku
odprowadza skropliny do syfonów odpowiednich przyborów sanitarnych – misek ustępowych,
umywalek, zlewów.
Zaprojektowano rurociągi o średnicy ø 15mm - ø 32mm PE prowadzonych bezspadkowo.
Wytyczna dla Elektryka:
Należy zabezpieczyć moc do zasilenia pomp skroplin.
Wytyczna dla Elektryka:
W okresach zimowych (tj. przestoju działania klimatyzacji w obiekcie) należy
zapewnić zalewanie syfonów odprowadzenia skroplin.
Wewnętrzną instalację kanalizacji sanitarnej należy wykonać z rur i kształtek PVC
kielichowych niskoszumowych, uszczelnionych pierścieniami gumowymi wg PN-74/C-8920.
WYTYCZNE DLA BRANŻY ARCHITEKOTNICZNEJ
Architekt/Projektant wnętrz zaprojektuje rewizje zapewniające dostęp do czyszczaków
(rewizji) na pionach instalacji kanalizacji sanitarnej na poszczególnych kondygnacjach
budynku.
Architekt/Projektant wnętrz zaprojektuje rewizje w miejscach włączenia skroplin na syfony
celu dostępu obsługi hotelowych do syfonów.
Mocowanie przewodów kanalizacyjnych
Przewody należy mocować do elementów konstrukcji budynku za pomocą uchwytów
stalowych lub obejm z tworzyw sztucznych. Pomiędzy przewodem, a obejmą należy stosować
podkładki elastyczne. Obejmy uchwytów powinny mocować rurę pod kielichem.
Na przewodach poziomych maksymalny rozstaw uchwytów lub obejm powinien wynosić
1,25m.
Na pionach kanalizacyjnych należy stosować na każdej kondygnacji co najmniej jedno
mocowanie stałe i dodatkowo co najmniej jedno mocowanie przesuwne.
Kompensacja wydłużeń termicznych
Powinna być rozwiązana przez pozostawienie w kielichach w czasie montażu rur i
kształtek, luzu kompensacyjnego.
Uwaga:
Dopuszczalne odchylenie od pionu przewodu mierzone na wysokości jednej
kondygnacji budynku może wynosić ±10mm.
Izolacja akustyczna pionów kanalizacyjnych wg projektu architektury.
Dla odprowadzenia ścieków z pomieszczeń zlokalizowanych na poziomie garażu
budynku projektuje się pompownie ścieków sanitarnych – P1,2,4 o parametrach:
- wydajność:1,5 – 3,0 l/s,
- wysokość podnoszenia: 8,0m,
- jakość wody: woda zanieczyszcona,
- max. temperatura płynu: 35°C,
- prędkość obrotowa: 2900 1/min
- wylot przelot o wielkości:40mm,
17
- moc znamionowa silnika P2: 0,75 kW,
- napięcie znamionowe: 1˜230 V, 50Hz,
- max. pobór prądu: 5,2 A.
Dla oczyszczenia ścieków wytwarzanych w garażu budynku, mogących stanowić
zanieczyszczenia incydentalne (tj. pochądzące z ewentualnych awarii samochodów
parkujących w garażu, oraz wody roztopowe) projektuje się separator koalescencyjny
zintegrowany z osadnikiem oraz komorą pomp w wydzielonym pomieszczeniu separatora o
parametrach:
- przepływ: 3 l/s,
- pojemność osadnika: 300 l,
- długość: 1700 mm,
- szerokość: 780mm,
- wysokość: 1250mm,
- przyłącze: 160mm.
Materiał przewodów
- Przewody kanalizacyjne odprowadzające ścieki z pokoi hotelowych prowadzonych
w szachtach oraz sufitach podwieszanych zaprojektowano z rur i kształtek niskoszumowych.
Rury niskoszumowe wykonane są z astolanu – wzmocnionego minerałami tworzywa
sztucznego na bazie polipropylenu. Montaż wg instrukcji przyjętego Producenta rur.
Izolacja przewodów kanalizacji sanitarnej prowadzonych na zewnątrz budynku, pod stropem
1 piętra:
- Przewody kanalizacyjne – ogrzewane kablem elektrycznym - izolacja grubości minimum
20mm(np.ThermaFlex PUR).
5.3. Kanalizacja deszczowa – rozwiązanie projektowe
W celu odwodnienia przedmiotowego budynku projektuje się system przewodów
kanalizacji deszczowej w dostosowaniu do lokalizacji rur spadowych odprowadzających
wody deszczowe z połaci dachowych i odwodnienia liniowego dla rampy wjazdowej do
garażu oraz w nawiązaniu do zagospodarowania terenu.
Zakres niniejszego opracowania obejmuje:
- odprowadzenie wód deszczowych z połaci dachowych – system podciśnieniowy dla całego
dachu budynku.
- odprowadzenie wód deszczowych z odwodnienia liniowego, z przed bramy wjazdowej do
garażu zlokalizowanego na poziomie garażu budynku.
Zaprojektowano jedno wyjście kanalizacji deszczowej z budynku.
Podstawowym warunkiem funkcjonowania systemu podciśnieniowego jest prawidłowe obliczenie instalacji, co wykonane zostało przy wykorzystaniu w tym celu specjalnego
programu komputerowego. Dobrano średnice poszczególnych odcinków instalacji, co gwarantuje, że efekt podciśnieniowy wystąpi w całym układzie z zachowaniem parametrów niezbędnych dla prawidłowego funkcjonowania odwodnienia. Aby osiągnąć zamierzony rezultat,
niezbędne jest też prawidłowe zamontowanie systemu, zgodne z instrukcją wybranego
Producenta. Podstawowe znaczenie ma właściwe mocowanie rurociągów – pomocny i ułatwiający pracę jest specjalny system mocowania dla instalacji, gwarantujący bezproblemową
eksploatację przez wiele lat.
Zaprojektowane średnice, długości i spadki instalacji kanalizacji deszczowej
przedstawiono w części graficznej niniejszego opracowania.
Elementy składowe Systemu kanalizacji podciśnieniowej:
• wpusty dachowe – WPD1-WPD7,
• rury spustowe – RS1 – RS7,
18
•
poziome przewody odpływowe prowadzone pod stropem garażu bezspadkowo, na
odcinku 2,0m przed wyjściem z budynku projektuje się rozprężenie i prowadzenie
kanału w spadku 5%, aż do studni na zewnątrz budynku.
WEWNĘTRZNA INSTALACJA PODCIŚNIENIOWA KANALIZACJI
DESZCZOWEJ
Przewody
Przewody należy wykonać z rur polietylenowych wysokiej gęstości zgodnych z PNEN 1519-1, łączonych poprzez zgrzewanie doczołowe lub elektrooporowe.
Rury powinny być poddawane procesowi odpuszczania, a materiał powinien być
zabezpieczony przed starzeniem (wzrostem kruchości), np. poprzez 2% dodatek sadzy.
Proces odpuszczania likwiduje wewnętrzne naprężenia termiczne powstające zawsze
przy produkcji rury HDPE, a tym samym zabezpiecza przed niepożądanym skurczem
rury zwiększając bezpieczeństwo złącz.
Prowadzenie rurociągów bezspadkowe.
Przyjęty w projekcie zakres średnic: d40 – 160mm.
Przejścia przez przegrody budowlane (stropy, ściany nośne) należy wykonać w
tulejach ochronnych wypełnionych materiałem plastycznym.
Po ułożeniu instalacji należy poddać ją próbie na szczelność. Badania szczelności
powinny być wykonywane przed zakryciem stropów, w których prowadzona jest
instalacja kanalizacji deszczowej.
Przewody powinny wytrzymać najwyższe ciśnienie statyczne, pod którym będą
pracować w obiekcie.
Wpusty dachowe
W opracowaniu przyjęto wpusty dachowe o średnicy d56mm, spełniające następujące
założenia:
→ osiągnięcie pełnej wydajności przy poziomie wody na dachu – 3,5cm;
→ możliwość szczelnego połączenia wpustu z paroizolacją,
→ możliwość wykonania szczelnego połączenia wpustu z folią dachową,
→ połączenie wpustu z instalacją rurową wyłącznie jako zgrzewane.
Wpust składa się z następujących elementów:
→ element podstawowy;
→ zestaw przyłączeniowy paroizolacji;
→ element mocujący zestawu przyłączeniowego do paroizolacji;
→ element funkcyjny wpustowy;
→ element mocujący kołnierza przyłączeniowego z zatopioną folią dachową;
→ kratka osłonowa z elementem wlotowym;
→ izolacja;
→ zestaw mocujący, element ochronny.
Dodatkowo dobrano:
→ kołnierz mocujący z blachy nierdzewnej o wymiarach 600x600mm
→ kołnierz przyłączeniowy o wymiarach 500x500mm z zatopioną folia dachową
zgodną z przyjętą w projekcie architektury warstwą wodoszczelną.
Mocowanie
W opracowaniu przyjęto następujące rozwiązania:
→ rurociągi poziome mocowane na sztywno, bez kompensacji wydłużeń;
→ piony z kompensacją wydłużeń, z zastosowaniem kielichów kompensacyjnych.
19
Rurociągi poziome
W przypadku mocowania sztywnego, siły występujące w punktach stałych, są ok. 10krotnie wyższe niż w instalacji z kompensacją wydłużeń. Siły te przenoszone są na
konstrukcję budynku.
Aby temu zapobiec należy zastosować system mocowania z profilem montażowym,
gdzie siły wzdłużne zostają przeniesione przez punkty stałe na profil przebiegający
równolegle do zamontowanego przewodu.
W skład systemu mocowania wchodzą:
→ uchwyty do rur do montowania na profilu za pomocą klina montażowego;
→ profil montażowy;
→ elementy łączące profil;
→ podwieszenie profilu.
Piony
Kielich kompensacyjny należy mocować sztywno, w punkcie stałym, maksymalnie co
6m.
Uwaga
Podpory przesuwne oraz punkty stałe należy wykonać zgodnie z zasadami
projektowania i montażu rur PE-HD zawartymi w wytycznych producenta systemu.
Punkty stałe instalacji mocowanej „na sztywno” należy realizować przy pomocy 2
elektromuf lub opaski elektrozgrzewalnej, nie należy stosować elementów
naruszających i osłabiających powierzchnię przewodu.
Uwagi:
Eksploatacja i konserwacja
Każdy dach płaski oraz zamontowane na nim wpusty dachowe, bez względu na rodzaj
zastosowanego systemu odwodnienia dachu, wymagają konserwacji i czyszczenia w
trakcie eksploatacji obiektu.
Systematyczna konserwacja dachu oraz utrzymanie w należytym stanie przelewów
bezpieczeństwa i wpustów dachowych gwarantują pewne działanie instalacji i
optymalne odwodnienie dachu.
Do podstawowych zaleceń należą:
→ z powierzchni dachu oraz wpustów dachowych należy usuwać wszystkie
zanieczyszczenia, jak np. liście, aby nie dopuścić do utworzenia się warstwy
humusu lub zatkania odpływu;
→ częstotliwość czyszczenia dachu należy dostosować do warunków otoczenia
(pogoda, zadrzewienie terenu itp.);
→ częstotliwość czyszczenia dachu i wpustów dachowych powinien ustalić
właściciel budynku i zlecić osobie odpowiedzialnej za konserwację obiektu.
Zalecenia do montażu wpustów
Montaż wpustów dachowych należy prowadzić zawsze na podstawie instrukcji
montażowych, załączonych do poszczególnych artykułów.
Połączenie pokrycia dachowego z kołnierzem przyłączeniowym z tego samego
materiału musi być wykonane z zakładem minimum 12cm.
Po ukończeniu montażu wpustów należy oczyścić powierzchnię dachu.
W przypadku konieczności wykonania instalacji awaryjnej, jako wpusty instalacji
awaryjnej należy stosować wyłącznie wpusty dachowe instalacji podciśnieniowej z
elementem spiętrzającym o regulowanej wysokości.
Obliczenia hydrauliczne
20
Obliczenia wykonano przy założeniach:
→ miarodajne natężenie deszczu – 300l/sxha;
→ współczynnik spływu
= 0,5 (dach żwirowy).
Dobór średnic oraz obliczenia hydrauliczne zostały wykonane przy założeniu pełnego
wypełnienia rur mieszanką wodno-powietrzną, czyli dla warunków rzeczywistych.
Uwaga
W przypadku wystąpienia zmian w trasie przebiegu instalacji lub usytuowania
wpustów należy wykonać obliczenia sprawdzające.
Przed przystąpieniem do prac montażowych należy sprawdzić zgodność rodzaju pokrycia
dachowego z przyjętymi rozwiązaniami technicznymi w niniejszym opracowaniu.
Na przewodzie przy wyjściu z budynku projektuje się rewizję umożliwiającą prawidłową
eksploatację przewodów odpływowych.
Wpusty dachowe – dobór wg projektu architektury, ogrzewane wg projektu elektryki.
Montaż przewodów i kształtek instalacji kanalizacji deszczowej zgodnie z instrukcją
wybranego Producenta.
Mocowanie przewodów i przejścia przez przegrody
Przewody należy mocować do elementów konstrukcji budynku za pomocą uchwytów
stalowych lub obejm z tworzyw sztucznych. Pomiędzy przewodem, a obejmą należy stosować
podkładki elastyczne. Obejmy uchwytów powinny mocować rurę pod kielichem.
Na przewodach poziomych maksymalny rozstaw uchwytów lub obejm powinien wynosić
1,25m.
Na pionach deszczowych należy stosować na każdej kondygnacji co najmniej jedno
mocowanie stałe i dodatkowo co najmniej jedno mocowanie przesuwne.
Przejścia przewodami przez zewnętrzne ściany konstrukcyjne budynku należy wykonać
stosując się do rozwiązań w postaci opasek i obejm ogniochronnych.
Przejścia przez zewnętrzne ściany należy dostosować do zastosowanych kołnierzy.
Przy przejściach przez stropy i inne przegrody budowlane należy zastosować tuleje ochronne
z rur stalowych, wystające około 3 cm powyżej podłogi (przy przejściach przez stopy).
Średnica wewnętrzna tulei powinna być większa o około 5 cm od średnicy zewnętrznej
przewodu.
Odprowadzenie wód deszczowych z odwodnienia liniowego:
W celu odprowadzenia wód z odwodnienia liniowego – OL2 (ciąg przed wjazdem do
garażu podziemnego) projektuje się układy w skład których wchodzą:
odwodnienie liniowe systemowe z polimerobetonu z zamknięciem zatrzaskowym o
wymiarach:
- szerokość budowlana: 250 mm,
- wysokość budowlana: 130 mm,
- projektuje się ruszt dla klasy obciążenia C250 dostosowany do
zaprojektowanego odwodnienia,
kanał doprowadzający ścieki do pompowni – P3 o średnicy ø160mmPVC, i = 1,5%,
pompownia P3 o parametrach:
- wydajność:1,5 – 3,0 l/s,
- wysokość podnoszenia: 8,0m,
- jakość wody: woda zanieczyszcona,
- max. temperatura płynu: 35°C,
- prędkość obrotowa: 2900 1/min
- wylot przelot o wielkości:40mm,
21
- moc znamionowa silnika P2: 0,75 kW,
- napięcie znamionowe: 1˜230 V, 50Hz,
- max. pobór prądu: 5,2 A.
Izolacja przewodów w garażu;
- Przewody skroplin prowadzone w przestrzeni garażu nieogrzewanego – izolacja grubości
30mm (np. ThermaFlex),
- Przewody skroplin prowadzone w przestrzeni sufitu podwieszanego - izolacja
grubości 10mm (np. ThermaFlex),
- Przewody tłoczne kanalizacji prowadzone w przestrzeni garażu nieogrzewanego ogrzewane
kablem elektrycznym - izolacja grubości 20mm(np.ThermaFlex PUR).
6. Uwagi końcowe
a). Roboty montażowe należy realizować zgodnie z:
- Warunkami Technicznymi Wykonania i Odbioru Robót BudowlanoMontażowych, część II - Instalacje Sanitarne i Przemysłowe, wydanymi przez
Ministerstwo Budownictwa i Przemysłu Materiałów Budowlanych, Warszawa
1974 r.,
- Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych.
Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji,
- Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz.U. nr 75, poz. 690),
- Aktualnymi przepisami w sprawie ogólnych przepisów bezpieczeństwa
i higieny pracy z uwzględnieniem przepisów dotyczących prac przy dźwiganiu
i przenoszeniu ciężarów,
- Aktualnymi przepisami w sprawie bezpieczeństwa i higieny pracy przy
wykonywaniu robót budowlano-montażowych i rozbiórkowych,
- Aktualnymi polskimi normami, normami branżowymi oraz innymi przepisami,
dotyczącymi przedmiotowych instalacji i wymienionymi w poszczególnych
rozdziałach,
- Warunkami techniczno-organizacyjnymi podanymi w Katalogach Norm Pracy dla
tego rodzaju robót.
- Powszechnie znanymi zasadami wiedzy technicznej
b). Wybór materiałów przyborów sanitarnych i baterii czerpalnych pozostawia się w gestii
Inwestora z pośród dostępnych na rynku i posiadających wymagane prawem atesty.
c). Projekt został skoordynowany z wszystkimi branżami i należy go realizować
w powiązaniu z projektami pozostałych branż.
d). Projektant nie ponosi odpowiedzialności za wszelkie zmiany wynikające
z uszczegółowienia rozwiązań funkcjonalnych, wymogów stawianych przez technologię,
konstrukcje i instalacje oraz zmian wprowadzonych przez Inwestora.
e). Za kompletne opracowanie należy przyjąć wszystko co zostało narysowane, opisane oraz
nieujęte, a konieczne do prawidłowego wykonania instalacji oraz prawidłowego
funkcjonowania obiektu.
f). W zakres obowiązków wykonawcy jednej części instalacji należy wykonać kompletny
rozruch przy współpracy z wykonawcami pozostałych części instalacji. Do zakresu prac i
materiałów należy również przewidzieć utrzymanie w ruchu instalacji, aż do końcowego
odbioru obiektu, oraz media potrzebne do wykonania wszelkiego rodzaju prób, przepłukań,
napełnień instalacji oraz energię elektryczną potrzebną do utrzymania instalacji w ruchu.
22
g).Wszelkie prace w wykonawstwie wszystkich instalacji należy prowadzić przy zachowaniu
obowiązujących norm, przepisów oraz zgodnie ze sztuką budowlaną.
Wszelkie odstępstwa od projektu należy uzgodnić z projektantem.
h) Wszelkie zastosowane rozwiązania i materiały powinny mieć wymagane certyfikaty
i aprobaty dopuszczające do stosowania w budownictwie.
Opracował:
mgr inż. Maciej Cisowski
23
