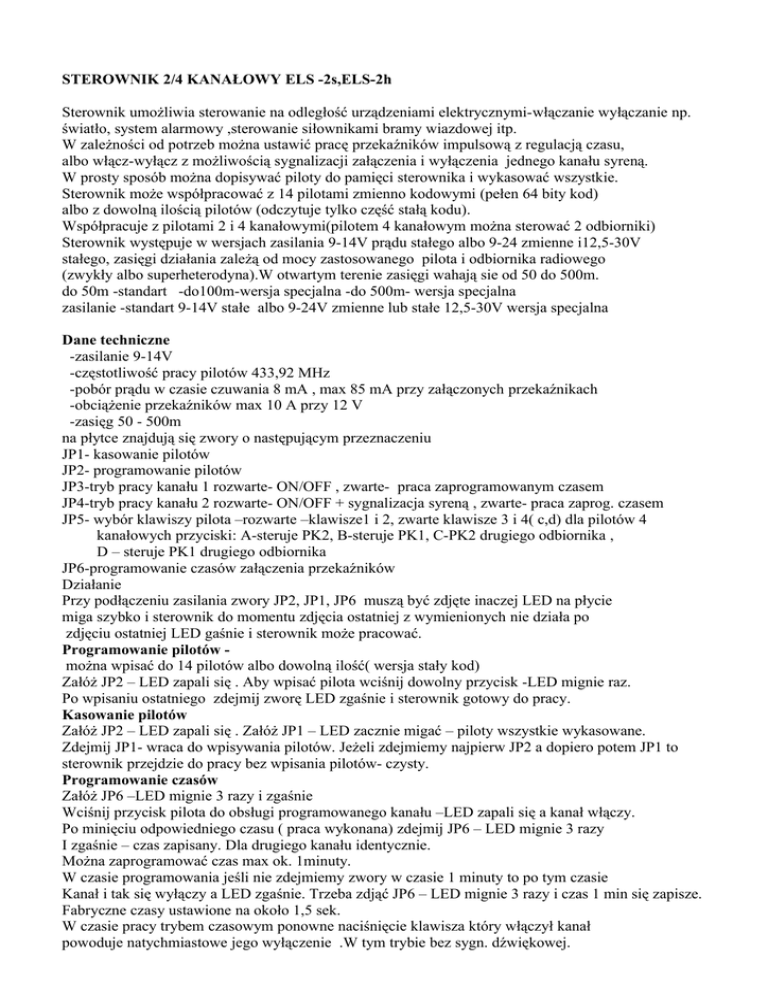

STEROWNIK 2/4 KANAŁOWY ELS -2s,ELS-2h
Sterownik umożliwia sterowanie na odległość urządzeniami elektrycznymi-włączanie wyłączanie np.
światło, system alarmowy ,sterowanie siłownikami bramy wiazdowej itp.
W zależności od potrzeb można ustawić pracę przekaźników impulsową z regulacją czasu,
albo włącz-wyłącz z możliwością sygnalizacji załączenia i wyłączenia jednego kanału syreną.
W prosty sposób można dopisywać piloty do pamięci sterownika i wykasować wszystkie.
Sterownik może współpracować z 14 pilotami zmienno kodowymi (pełen 64 bity kod)
albo z dowolną ilością pilotów (odczytuje tylko część stałą kodu).
Współpracuje z pilotami 2 i 4 kanałowymi(pilotem 4 kanałowym można sterować 2 odbiorniki)
Sterownik występuje w wersjach zasilania 9-14V prądu stałego albo 9-24 zmienne i12,5-30V
stałego, zasięgi działania zależą od mocy zastosowanego pilota i odbiornika radiowego
(zwykły albo superheterodyna).W otwartym terenie zasięgi wahają sie od 50 do 500m.
do 50m -standart -do100m-wersja specjalna -do 500m- wersja specjalna
zasilanie -standart 9-14V stałe albo 9-24V zmienne lub stałe 12,5-30V wersja specjalna
Dane techniczne
-zasilanie 9-14V
-częstotliwość pracy pilotów 433,92 MHz
-pobór prądu w czasie czuwania 8 mA , max 85 mA przy załączonych przekaźnikach
-obciążenie przekaźników max 10 A przy 12 V
-zasięg 50 - 500m
na płytce znajdują się zwory o następującym przeznaczeniu
JP1- kasowanie pilotów
JP2- programowanie pilotów
JP3-tryb pracy kanału 1 rozwarte- ON/OFF , zwarte- praca zaprogramowanym czasem
JP4-tryb pracy kanału 2 rozwarte- ON/OFF + sygnalizacja syreną , zwarte- praca zaprog. czasem
JP5- wybór klawiszy pilota –rozwarte –klawisze1 i 2, zwarte klawisze 3 i 4( c,d) dla pilotów 4
kanałowych przyciski: A-steruje PK2, B-steruje PK1, C-PK2 drugiego odbiornika ,
D – steruje PK1 drugiego odbiornika
JP6-programowanie czasów załączenia przekaźników
Działanie
Przy podłączeniu zasilania zwory JP2, JP1, JP6 muszą być zdjęte inaczej LED na płycie
miga szybko i sterownik do momentu zdjęcia ostatniej z wymienionych nie działa po
zdjęciu ostatniej LED gaśnie i sterownik może pracować.
Programowanie pilotów można wpisać do 14 pilotów albo dowolną ilość( wersja stały kod)
Załóż JP2 – LED zapali się . Aby wpisać pilota wciśnij dowolny przycisk -LED mignie raz.
Po wpisaniu ostatniego zdejmij zworę LED zgaśnie i sterownik gotowy do pracy.
Kasowanie pilotów
Załóż JP2 – LED zapali się . Załóż JP1 – LED zacznie migać – piloty wszystkie wykasowane.
Zdejmij JP1- wraca do wpisywania pilotów. Jeżeli zdejmiemy najpierw JP2 a dopiero potem JP1 to
sterownik przejdzie do pracy bez wpisania pilotów- czysty.
Programowanie czasów
Załóż JP6 –LED mignie 3 razy i zgaśnie
Wciśnij przycisk pilota do obsługi programowanego kanału –LED zapali się a kanał włączy.
Po minięciu odpowiedniego czasu ( praca wykonana) zdejmij JP6 – LED mignie 3 razy
I zgaśnie – czas zapisany. Dla drugiego kanału identycznie.
Można zaprogramować czas max ok. 1minuty.
W czasie programowania jeśli nie zdejmiemy zwory w czasie 1 minuty to po tym czasie
Kanał i tak się wyłączy a LED zgaśnie. Trzeba zdjąć JP6 – LED mignie 3 razy i czas 1 min się zapisze.
Fabryczne czasy ustawione na około 1,5 sek.
W czasie pracy trybem czasowym ponowne naciśnięcie klawisza który włączył kanał
powoduje natychmiastowe jego wyłączenie .W tym trybie bez sygn. dźwiękowej.
