Novitek Triton ST-380

Instrukcja obsługi sterownika Novitek Triton
I. Zastosowanie
Sterownik TRITON przeznaczony jest do obsługi generatorów Novitek. Sterownik ten jest
wyposażony w funkcję sterowania przekaźnikiem światła oraz przekaźnikiem wentylatora.
II. Zasada działania

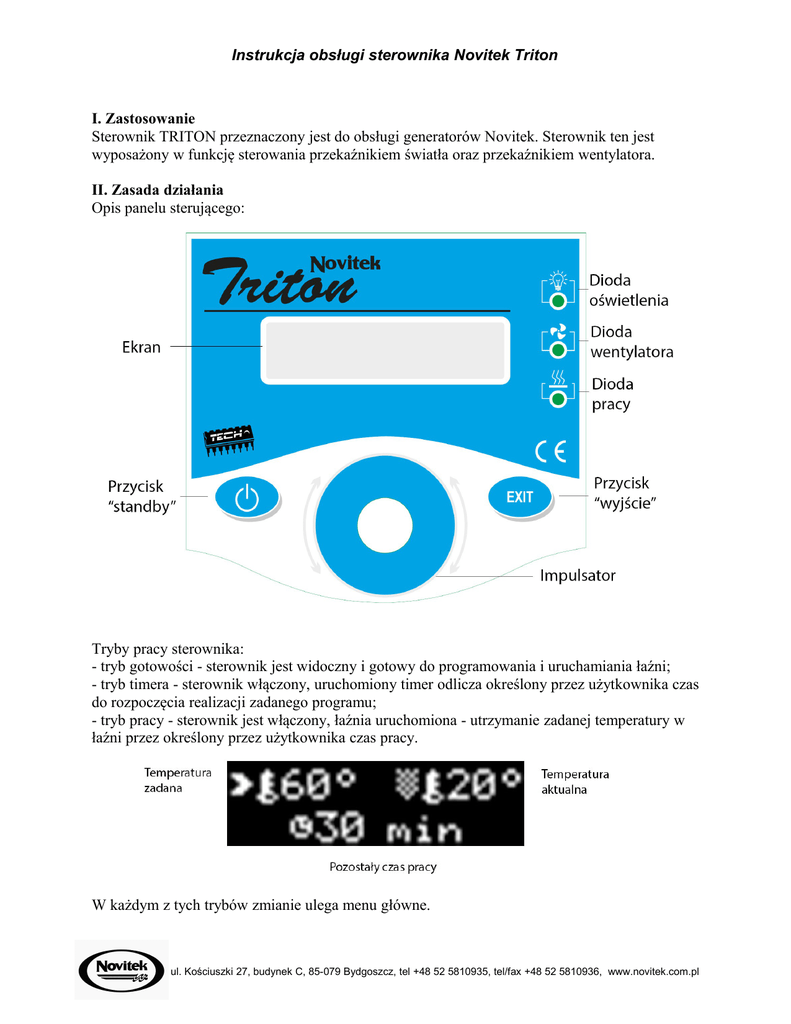

Opis panelu sterującego:
Tryby pracy sterownika:
- tryb gotowości - sterownik jest widoczny i gotowy do programowania i uruchamiania łaźni;
- tryb timera - sterownik włączony, uruchomiony timer odlicza określony przez użytkownika czas
do rozpoczęcia realizacji zadanego programu;
- tryb pracy - sterownik jest włączony, łaźnia uruchomiona - utrzymanie zadanej temperatury w
łaźni przez określony przez użytkownika czas pracy.
W każdym z tych trybów zmianie ulega menu główne.
Novitek
ul. Kościuszki 27, budynek C, 85-079 Bydgoszcz, tel +48 52 5810935, tel/fax +48 52 5810936, www.novitek.com.pl
Instrukcja obsługi sterownika Novitek Triton
III. Sterownik w trybie gotowości
W czasie gdy sterownik znajduje się w trybie gotowości istnieje możliwość szybkiego
uruchomienia poszczególnych urządzeń bezpośrednio z ekranu głównego (bez konieczności
wchodzenia do menu):
• wciśnięcie i przytrzymanie przycisku „standby” przez 2 sekundy powoduje włączenie lub
wyłączenie światła;
• wciśnięcie i przytrzymanie przycisku, „wyjście” przez 2 sekundy powoduje włączenie lub
wyłączenie wentylatora;
• wciśnięcie i przytrzymanie impulsatora przez 2 sekundy powoduje uruchomienie generatora z
ostatnimi wartościami czasu pracy i temperatury (bez timera);
• wciśnięcie i przytrzymanie impulsatora przez 2 sekundy w trakcie działania generatora
powoduje jego wyłączenie i zatrzymanie realizowanego programu.
III. a) Programy
Funkcja służy do uruchomienia jednego z czterech zdefiniowanych programów pracy.
Użytkownik ma również możliwość zaprogramowania wartości dla poszczególnych programów:
• czas pracy - użytkownik definiuje długość czasu pracy generatora;
• temperatura - użytkownik definiuje zadaną temperaturę w łaźni;
• program - użytkownik określa którego programu mają dotyczyć
powyższe ustawienia.
III. b) Start łaźni
Opcja służy do uruchomienia generatora według określonych parametrów:
• czas pracy - użytkownik definiuje długość czasu pracy generatora;
• temperatura - użytkownik definiuje zadaną temperaturę w łaźni;
Bezpośrednio po zaakceptowaniu ostatniej wartości generator zostaje uruchomiony z zadanymi
parametrami - sterownik przechodzi w tryb pracy.
III. c) Timer łaźni - aktywny jedynie w trybie domowym (patrz menu serwisowe)
Opcja umożliwia opóźnienie startu generatora:
• timer łaźni - użytkownik definiuje czas, po którym ma zostać uruchomiony generator;
• czas pracy - użytkownik definiuje długość czasu pracy generatora;
• temperatura - użytkownik definiuje zadaną temperaturę w łaźni;
Bezpośrednio po zaakceptowaniu ostatniej wartości sterownik zaczyna odmierzać czas, po
którym generator zostaje uruchomiony z zadanymi parametrami.
III. d) Światło
Funkcja umożliwia uruchomienie przekaźnika światła.
III. e) Wentylacja
Funkcja umożliwia uruchomienie przekaźnika wentylatora.
IV. Sterownik w trybie timera
W trybie timera na ekranie głównym wyświetlana jest zadana temperatura oraz pozostały do
upłynięcia czas timera.
Novitek
ul. Kościuszki 27, budynek C, 85-079 Bydgoszcz, tel +48 52 5810935, tel/fax +48 52 5810936, www.novitek.com.pl
Instrukcja obsługi sterownika Novitek Triton
W trybie timera wciśnięcie przycisku impulsatora powoduje przejście do menu do pozycji
ustawienia timera:
• timer łaźni - użytkownik definiuje czas, po którym ma zostać uruchomiony generator;
• czas pracy - użytkownik definiuje długość czasu pracy generatora;
• temperatura - użytkownik definiuje zadaną temperaturę w łaźni;
Bezpośrednio po zaakceptowaniu ostatniej wartości program zostaje uruchomiony ze
zmienionymi parametrami - sterownik wraca w tryb timera.
V. Sterownik w trybie pracy
W trybie pracy wciśnięcie przycisku impulsatora powoduje przejście do menu do pozycji
ustawienia parametrów pracy łaźni:
• czas pracy - użytkownik definiuje wartość czasu pracy łaźni;
• temperatura - użytkownik definiuje zadaną temperaturę łaźni;
Bezpośrednio po zaakceptowaniu ostatniej wartości program zostaje uruchomiony ze
zmienionymi parametrami - sterownik wraca w tryb pracy.
VI. Menu serwisowe
Aby wejść do funkcji serwisowych sterownika należy w trakcie włączania sterownika bocznym
przełącznikiem wcisnąć i przytrzymać przycisk „wyjście". Menu serwisowe opuszcza się
wciskając przycisk „standby”.
VI. a) Tryby pracy
W funkcji tej w zależności od potrzeb użytkownik załącza jeden z dwóch trybów pracy
sterownika:
1. domowy
• zakres nastaw czasu pracy łaźni - 15-240 minut
• zakres nastaw temperatury zadanej - 30-65°C
• zakres nastaw timera - 0,5-8h
2. publiczny
• zakres nastaw czasu pracy łaźni - 0,5-10h
• zakres nastaw temperatury zadanej - 30-65°C
• brak timera
VI. b) Kalibracja czujnika
Funkcja ta umożliwia kalibrację temperatury czujnika sauny w zakresie +/- 10°C.
VI. c) Dźwięk klawiszy
Funkcja ta umożliwia włączanie i wyłączanie dźwięku klawiszy w menu.
Vl. b) Jasność
Funkcja ta umożliwia zmianę ustawień jasności wyświetlacza w zakresie 1-10.
VI. e) Język
Funkcja umożliwia wybór języka menu sterownika:
- polski
- angielski
- niemiecki
Novitek
ul. Kościuszki 27, budynek C, 85-079 Bydgoszcz, tel +48 52 5810935, tel/fax +48 52 5810936, www.novitek.com.pl
Instrukcja obsługi sterownika Novitek Triton
- rosyjski
- czeski
- słowacki
- fiński
- szwedzki
VII. Zabezpieczenia
W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy sterownik posiada kilka
zabezpieczeń. W przypadku uszkodzenia czujnika temperatury załącza się sygnał dźwiękowy i na
wyświetlaczu pojawia się odpowiedni komunikat.
Aby sterownik powrócił do pracy należy wymienić czujnik i nacisnąć impulsator.
Regulator posiada bezpiecznik topikowy 1,6A, zabezpieczający sieć.
UWAGA: nie należy stosować bezpiecznika o innej wartości.
VIII. Konserwacja
W sterowniku TRITON należy sprawdzać regularnie stan techniczny przewodów. Należy
również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń.
Schemat ideowy podłączenia sterownika
Dane techniczne
Zakres regulacji temperatury
Napięcie zasilania
Pobór mocy
Novitek
30°C - 65°C
230V / 50Hz +/-10%
max. 4W
ul. Kościuszki 27, budynek C, 85-079 Bydgoszcz, tel +48 52 5810935, tel/fax +48 52 5810936, www.novitek.com.pl
Instrukcja obsługi sterownika Novitek Triton
Wytrzymałość temperaturowa czujników
Temperatura otoczenia
Obciążenie na każdym wyjściu
Wkładka bezpiecznikowa
Novitek
-25°C - 99°C
5°C - 50°C
0,5A (110W)
1,6A
