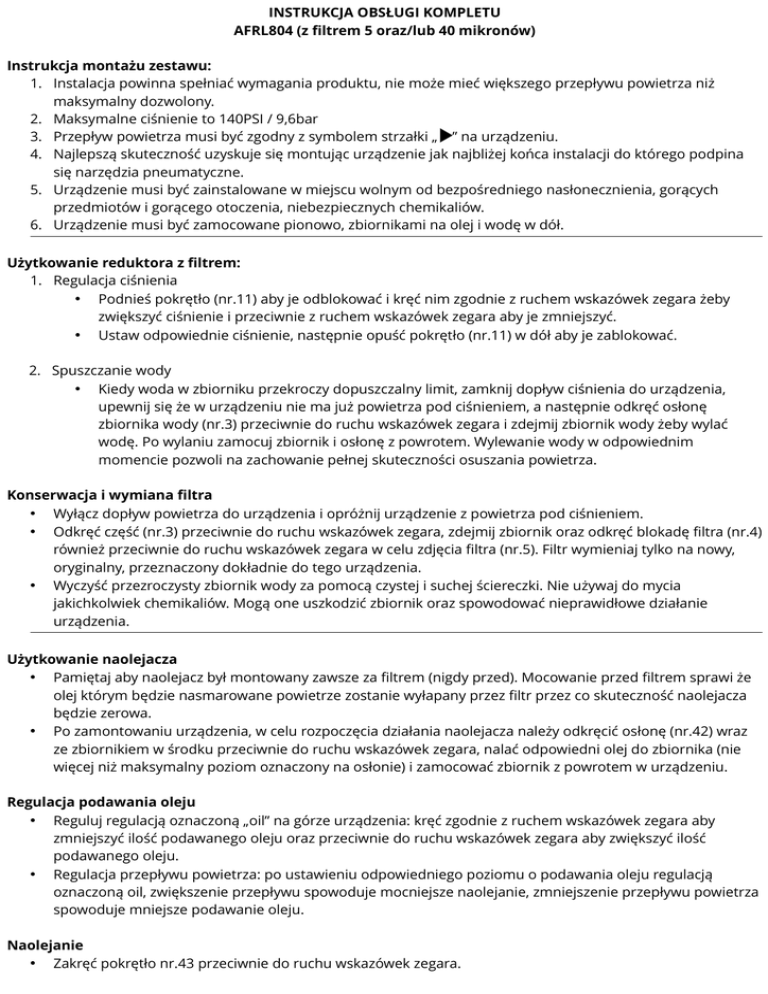

INSTRUKCJA OBSŁUGI KOMPLETU
AFRL804 (z filtrem 5 oraz/lub 40 mikronów)
Instrukcja montażu zestawu:
1. Instalacja powinna spełniać wymagania produktu, nie może mieć większego przepływu powietrza niż
maksymalny dozwolony.
2. Maksymalne ciśnienie to 140PSI / 9,6bar
3. Przepływ powietrza musi być zgodny z symbolem strzałki „ ” na urządzeniu.
4. Najlepszą skuteczność uzyskuje się montując urządzenie jak najbliżej końca instalacji do którego podpina
się narzędzia pneumatyczne.
5. Urządzenie musi być zainstalowane w miejscu wolnym od bezpośredniego nasłonecznienia, gorących
przedmiotów i gorącego otoczenia, niebezpiecznych chemikaliów.
6. Urządzenie musi być zamocowane pionowo, zbiornikami na olej i wodę w dół.
Użytkowanie reduktora z filtrem:
1. Regulacja ciśnienia
• Podnieś pokrętło (nr.11) aby je odblokować i kręć nim zgodnie z ruchem wskazówek zegara żeby
zwiększyć ciśnienie i przeciwnie z ruchem wskazówek zegara aby je zmniejszyć.
• Ustaw odpowiednie ciśnienie, następnie opuść pokrętło (nr.11) w dół aby je zablokować.
2. Spuszczanie wody
• Kiedy woda w zbiorniku przekroczy dopuszczalny limit, zamknij dopływ ciśnienia do urządzenia,
upewnij się że w urządzeniu nie ma już powietrza pod ciśnieniem, a następnie odkręć osłonę
zbiornika wody (nr.3) przeciwnie do ruchu wskazówek zegara i zdejmij zbiornik wody żeby wylać
wodę. Po wylaniu zamocuj zbiornik i osłonę z powrotem. Wylewanie wody w odpowiednim
momencie pozwoli na zachowanie pełnej skuteczności osuszania powietrza.
Konserwacja i wymiana filtra
• Wyłącz dopływ powietrza do urządzenia i opróżnij urządzenie z powietrza pod ciśnieniem.
• Odkręć część (nr.3) przeciwnie do ruchu wskazówek zegara, zdejmij zbiornik oraz odkręć blokadę filtra (nr.4)
również przeciwnie do ruchu wskazówek zegara w celu zdjęcia filtra (nr.5). Filtr wymieniaj tylko na nowy,
oryginalny, przeznaczony dokładnie do tego urządzenia.
• Wyczyść przezroczysty zbiornik wody za pomocą czystej i suchej ściereczki. Nie używaj do mycia
jakichkolwiek chemikaliów. Mogą one uszkodzić zbiornik oraz spowodować nieprawidłowe działanie
urządzenia.
Użytkowanie naolejacza
• Pamiętaj aby naolejacz był montowany zawsze za filtrem (nigdy przed). Mocowanie przed filtrem sprawi że
olej którym będzie nasmarowane powietrze zostanie wyłapany przez filtr przez co skuteczność naolejacza
będzie zerowa.
• Po zamontowaniu urządzenia, w celu rozpoczęcia działania naolejacza należy odkręcić osłonę (nr.42) wraz
ze zbiornikiem w środku przeciwnie do ruchu wskazówek zegara, nalać odpowiedni olej do zbiornika (nie
więcej niż maksymalny poziom oznaczony na osłonie) i zamocować zbiornik z powrotem w urządzeniu.
Regulacja podawania oleju
• Reguluj regulacją oznaczoną „oil” na górze urządzenia: kręć zgodnie z ruchem wskazówek zegara aby
zmniejszyć ilość podawanego oleju oraz przeciwnie do ruchu wskazówek zegara aby zwiększyć ilość
podawanego oleju.
• Regulacja przepływu powietrza: po ustawieniu odpowiedniego poziomu o podawania oleju regulacją
oznaczoną oil, zwiększenie przepływu spowoduje mocniejsze naolejanie, zmniejszenie przepływu powietrza
spowoduje mniejsze podawanie oleju.
Naolejanie
• Zakręć pokrętło nr.43 przeciwnie do ruchu wskazówek zegara.
•
•
•
Wlej olej do zbiornika postępując zgodnie z instrukcją powyżej. Używaj olej zgodnego z ISO-VG32 lub
podobnego.
Po dolaniu oleju zamocuj zbiornik zgodnie z instrukcją powyżej a następnie odkręć pokrętło nr.43 żeby
zacząć naoelajć powietrze.
Nie usuwaj osłony zbiornika i zbiornika w trakcie pracy.
Konserwacja
• Wyłącz dopływ powietrza do urządzenia i opróżnij urządzenie z powietrza pod ciśnieniem.
• Odkręć część (nr.3) przeciwnie do ruchu wskazówek zegara oraz zdejmij osłonę nr.42.
• Wyczyść przezroczysty zbiornik wody za pomocą czystej i suchej ściereczki. Nie używaj do mycia
jakichkolwiek chemikaliów. Mogą one uszkodzić zbiornik oraz spowodować nieprawidłowe działanie
urządzenia.
• W momencie ponownego montowania urządzenia upewnij się że uszczelka zbiornika znajduje się w
odpowiednim miejscu i pozycji.
Uwagi:
• Produkt jest przeznaczony do montowania w przemysłowych instalacjach ciśnieniowych, w odpowiedniej
temperaturze, pod odpowiednim ciśnieniem i przepływem powietrza nie przekraczającym maksimum
dozwolonej wartości. Produkt nie jest przeznaczony do użycia z substancjami takimi jak no. Alkohol, gaz
inny niż powietrze z kompresora, benzyna i inne paliwa, kwasy, zasady, oraz inne substancje palne,
wybuchowe i/lub niebezpieczne. Mogą one spowodować ryzyko uszkodzenia sprzętu i w efekcie
spowodować utratę zdrowia lub życia operatora.
• Elementy urządzenia wystawione na działanie farb, lakierów, rozpuszczalników, chemikaliów, i innych
substancji mogą ulec uszkodzeniu. Pamiętaj aby zawsze przed rozpoczęciem pracy upewnić się że
urządzenie jest w dobrym stanie technicznym, nie uszkodzone, szczelne, odpowiednio zamocowane.
