Graficzny multimetr cyfrowy
www.conrad.pl
Graficzny multimetr cyfrowy
Typ VC-1008
Nr art. 12 20 01
INSTRUKCJA OBSŁUGI

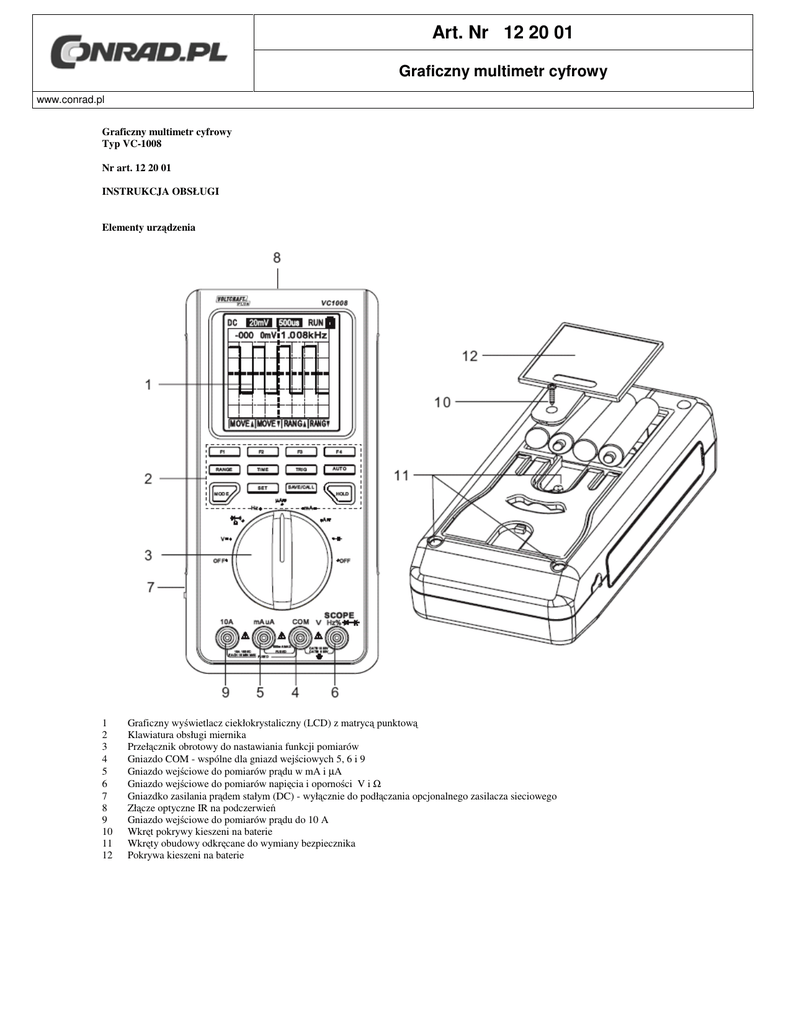

Elementy urządzenia
1
2
3
4
5
6
7
8
9
10
11
12
Graficzny wyświetlacz ciekłokrystaliczny (LCD) z matrycą punktową
Klawiatura obsługi miernika
Przełącznik obrotowy do nastawiania funkcji pomiarów
Gniazdo COM - wspólne dla gniazd wejściowych 5, 6 i 9
Gniazdo wejściowe do pomiarów prądu w mA i µA
Gniazdo wejściowe do pomiarów napięcia i oporności V i Ω
Gniazdko zasilania prądem stałym (DC) - wyłącznie do podłączania opcjonalnego zasilacza sieciowego
Złącze optyczne IR na podczerwień
Gniazdo wejściowe do pomiarów prądu do 10 A
Wkręt pokrywy kieszeni na baterie
Wkręty obudowy odkręcane do wymiany bezpiecznika
Pokrywa kieszeni na baterie
Opis urządzenia
Multimetr graficzny (zwany tu również DMM) jest wyposażony w wyświetlacz ciekłokrystaliczny (LCD) z matrycą punktową. Wyświetlacz ten umożliwia
obrazowanie zmierzonych wartości oraz ich prezentację graficzną w postaci krzywych.
W trybie pracy oscyloskopu (= tryb SCOPE) obok krzywych wyświetlane są również wszystkie istotne parametry. Funkcja ustawienia automatycznego
(Auto-Set) ułatwia graficzną prezentację sygnału.
Wartości zmierzone w trybie pracy multimetru (= tryb DMM) wyświetlane są w postaci cztero
cyfrowych liczb, przy czym można nastawić ręczny lub automatyczny wybór zakresu.
Podpórka z tyłu urządzenia stwarza możliwość odchylenia miernika od pionu, co ułatwia odczyt wyświetlanych wartości.
Uzyskiwana specjalną technologią formowania wtryskowego osłona z gumy miękkiej chroni urządzenie przed udarami i wstrząsami.
Poszczególne zakresy pomiarów wybierane są za pomocą przełącznika obrotowego, zaś funkcje podrzędne - za pośrednictwem przycisków.
Kolejne funkcje dodatkowe to
•
•
•
•
•
•
•
•
funkcja „REL” do prowadzenia pomiaru wartości odniesienia
możliwość dodatkowego podświetlenia ekranu wyświetlacza
złącze optyczne
menu ustawień umożliwiające indywidualne nastawianie różnych parametrów
przechowywanie w pamięci wewnętrznej do 10 krzywych z pomiarów
możliwość nastawienia funkcji przerzutnika w celu uzyskania wizualizacji czystego sygnału w trybie pracy oscyloskopu
funkcja „HOLD” do przytrzymywania („zamrożenia”) na ekranie wyświetlanej wartości z pomiaru
funkcje pomiaru oporności, pojemności, przewodności i testowania diod
Miernik może być stosowany zarówno do celów hobbystycznych jak i profesjonalnych.
Do zasilania niezbędne są 4 baterie lub akumulatorki typu AA (mignon). Urządzenie może być również zasilane z sieci za pomocą opcjonalnego zasilacza
sieciowego. Akumulatorki nie mogą być ładowane wewnątrz multimetru.
Zakres dostawy
Multimetr graficzny VC-1008; 1 komplet bezpiecznych przewodów pomiarowych z zaciskami krokodylkowymi; całkowicie izolowany adaptator BNC do
podłączenia opcjonalnych głowic pomiarowych; optyczne złącze kablowe USB; oprogramowanie demonstracyjne na płycie CD; baterie; instrukcja obsługi.
Obsługa i uruchomienie
Zakresy pomiarów uzyskiwane przełącznikiem obrotowym w kierunku ruchu wskazówek zegara
= wyłączenie miernika
= pomiar napięcia stałego i napięcia zmiennego
= pomiar oporności, akust. badanie przewodności i testowanie diod
= pomiar częstotliwości
= pomiar prądu w mikroamperach
= pomiar prądu w miliamperach
= pomiar prądu w amperach
= pomiar pojemności
= wyłączenie miernika
Omówienie przycisków
Przycisk
AUTO
TRIG
TIME
RANGE
MODE
SET
SAVE/CALL
HOLD
F1 - F4
Funkcje
Tryb DMM:
Aktywuje automatyczny wybór zakresu pomiarów dla pomiarów
napięcia, prądu i oporności.
Tryb SCOPE:
Automatyczna optymalna nastawa podstawy czasu, odchylania
poziomego oraz przerzutnika w celu optymalnej prezentacji sygnału.
Przywoływanie menu przerzutnika w trybie SCOPE
Przywoływanie menu ustawiania podstawy czasu
Przełączanie AC/DC wzgl. Hz/%
Przełączanie z trybu SCOPE na tryb DMM lub odwrotnie
Przywoływanie menu ustawiania dla funkcji automatycznego
wyłączenia zasilania, podświetlenia ekranu wyświetlacza, kontrastu i
brzęczyka.
Przywoływanie menu pamięci w trybie SCOPE
Aktywacja lub dezaktywacja funkcji HOLD
Przyciski funkcyjne do wybierania i nastawiania parametrów i
funkcji dodatkowych. Odnośna funkcja wyświetlana jest na
wyświetlaczu.
Nastawienia podstawowe (przycisk SET)
Naciskanie przycisku SET umożliwia nastawienie parametrów podstawowych.
F1 - Automatyczne wyłączanie (funkcja Auto OFF)
Automatyczne wyłączanie jest korzystne dla akumulatorków, bowiem po upływie nastawionego czasu (o ile nie zostanie naciśnięty żaden z przycisków)
miernik wyłączy się samoczynnie. W celu nastawienia tej funkcji nacisnąć przycisk SET a następnie przycisk F1. Za pomocą przycisków F2 i F3 można
teraz nastawić wymagany czas dla wyłączenia od 1 do 31 minut. W celu dezaktywowania funkcji automatycznego wyłączania nastawić „OFF”. Potwierdzić
wprowadzoną nastawę przyciskiem F4 (=ENTER). Po automatycznym wyłączeniu można ponownie włączyć multimetr, przekręcając przełącznik obrotowy
(3) na „OFF”, a następnie na zakres pomiaru.
F2 - Nastawienie podświetlenia (funkcja BK Light)
Po naciśnięciu przycisku SET nacisnąć przycisk F2. Za pomocą przycisków F2 i F3 można teraz nastawić wymaganą jasność podświetlania ekranu
wyświetlacza w skali od 1 do 31. W celu dezaktywowania funkcji podświetlania nastawić „OFF”. Potwierdzić wprowadzoną nastawę przyciskiem F4
(=ENTER).
F3 - Nastawienie kontrastu wyświetlacza (funkcja Contrast)
Po naciśnięciu przycisku SET nacisnąć przycisk F3. Za pomocą przycisków F2 i F3 można teraz nastawić wymagany kontrast wyświetlacza w skali od 1 do
31. Potwierdzić wprowadzoną nastawę przyciskiem F4 (=ENTER).
F4 - Włączenie / wyłączenie brzęczyka (funkcja BEEP)
Aktywacja/ dezaktywacja brzęczyka dotyczy pomiarów w zakresie oporności, testowania diod oraz badania przewodności. Po naciśnięciu przycisku SET
nacisnąć przycisk F4. Za pomocą przycisku F2 można włączyć (ON), a za pomocą przycisku F3 wyłączyć (OFF) brzęczyk. Potwierdzić wprowadzoną
nastawę przyciskiem F4 (=ENTER).
Tryb pracy oscyloskopu (tryb SCOPE)
W trybie pracy oscyloskopu zmierzone sygnały mogą być wyświetlane w postaci graficznej. Tryb SCOPE jest dostępny w ramach funkcji pomiaru napięcia,
prądu i częstotliwości. Za pomocą przycisku MODE można dokonać przełączenia z trybu DMM (multimetr) na tryb SCOPE (oscyloskop) i odwrotnie.
W celu włączenia przekręcić przełącznik obrotowy (3) na pozycję funkcji pomiaru napięcia lub prądu wzgl. częstotliwości, a następnie przyciskiem MODE
wybrać tryb SCOPE.
Pojawia się następujący widok ekranu:
W górnym wierszu wyświetlane są parametry podstawowe:
Zakres pomiaru: AC (z możliwością przełączenia przyciskiem RANGE na DC)
Odchylenie pionowe: np. 20 mV (z możliwością nastawienie skoków x1, x2, x5, 20 mV 500 V/podziałkę)
Podstawa czasu: np. 500 µs (z możliwością nastawienie skoków x1, x2, x5, 100 ns – 1s/
podziałkę)
Tryby pracy: RUN (z możliwością przełączenia przyciskiem HOLD na HLD)
Wskaźnik stanu baterii:
(wyświetlanie pozostałej do dyspozycji energii baterii)
W drugim wierszu od góry dzięki funkcji odczytu wyświetlane są zmierzone wartości (np. 10.0 mV, 1.008 kHz) sygnału na wejściu.
W wierszu poniżej wykresów graficznych wyświetlane są odnośne funkcje przycisków funkcyjnych F1 do F4.
W celu dokonania pomiaru należy wykonać następujące czynności:
-
Podłączyć multimetr zgodnie z zamieszczonym obok rysunkiem.
Przewód pomiarowy czerwony podłączyć do gniazda SCOPE, a przewód pomiarowy czarny
do gniazda COM.
Przełącznik obrotowy (3) obrócić na pozycję funkcji pomiaru napięcia lub prądu wzgl.
częstotliwości, a następnie przyciskiem MODE przełączyć urządzenie na tryb SCOPE.
Połączyć końcówki miernicze z punktami pomiarów.
Przesuwająca się na bieżąco prezentacja (RUN) może zostać przytrzymana przyciskiem HOLD
(HLD). Ponowne naciśnięcie tego przycisku spowoduje wznowienie przebiegu prezentacji (RUN).
Za pomocą wchodzącej w skład dostawy przejściówki BNC mogą Państwo podłączyć również całkowicie izolowaną sondę pomiarową.
Funkcje oscylatora
Automatyczne nastawianie (Auto-Set): Funkcja automatycznego nastawiania umożliwia optymalne samoczynne ustawianie podstawy czasu, odchylania
pionowego oraz przerzutnika w celu uzyskania optymalnej prezentacji sygnału. Funkcję tę można aktywować przyciskiem AUTO. Automatyczne ustawianie
może potrwać jakiś czas (ok. 10 sekund).
Odchylanie pionowe: Naciśnięcie przycisku RANGE aktywuje tryb ręcznego nastawiania odchylania pionowego. Przycisk ten pozwala również dokonywać
przełączeń zakresu pomiaru AC na DC i odwrotnie. Przesunięcie linii zerowej uwidocznione jest za pomocą kreseczki po lewej stronie wyświetlacza.
Przyciski funkcyjne F1 - F4 spełniają w tym trybie następujące funkcje:
F1 (MOVE):
Przesunięcie linii zerowej w górę
F2 (MOVE):
Przesunięcie linii zerowej w dół
F3 (RANGE):
Ręczne zwiększanie odchylania pionowego
F4 (RANGE):
Ręczne zmniejszanie odchylania pionowego
Podstawa czasu: Naciśnięciem przycisku TIME włączany jest tryb ręcznego nastawiania podstawy czasu. Przesunięcie prezentowanego sygnału
uwidocznione jest za pomocą kreseczki w górnej części wyświetlacza. Przyciski funkcyjne F1 - F4 spełniają w tym trybie następujące funkcje:
F1 (BASE ▲):
Ręczne zwiększanie podstawy czasu
F2 (BASE ▼):
Ręczne zmniejszanie podstawy czasu
F3 (BASE ◄):
Przesunięcie wyświetlanego sygnału w lewo
F4 (BASE ►):
Przesunięcie wyświetlanego sygnału w prawo
Przerzutnik: Naciśnięciem przycisku TRIG włączany jest tryb nastawiania funkcji przerzutnika. Przerzutnik umożliwia prezentację sygnału w wymaganym
punkcie. Nastawiony próg wyzwalający uwidoczniony jest za pomocą kreseczki z prawej strony wyświetlacza. Przyciski funkcyjne F1 - F4 spełniają w tym
trybie następujące funkcje:
F1 (TRIG ▲):
Zwiększanie progu wyzwalającego
F2 (TRIG ▼):
Zmniejszanie progu wyzwalającego
F3 (AUTO):
Przełączanie pomiędzy typami wyzwalania AUTO (automatyczne wyzwalanie),
NORM (wyzwalanie w oparciu o nastawione wartości) lub SHOT (wyzwalanie jednostrzałowe).
F4 (SLOPE):
Przełączanie między wyzwalaniem po wznoszącym zboczu krzywej (
Tryb pracy multimetru (tryb DMM)
) a wyzwalaniem po opadającym zboczu krzywej (
).
Nie wolno w żadnym wypadku przekraczać maksymalnie dopuszczalnych wartości parametrów wejściowych w
kategoriach przepięciowych II wzgl. III. Nie dotykać żadnych układów, ani elementów układów, jeżeli mierzone są
w nich napięcia powyżej 25 VACrms lub powyżej 35 VDC. Grozi to utratą życia!
Przed rozpoczęciem pomiarów zawsze skontrolować podłączone przewody pomiarowe pod kątem występowania
uszkodzeń, jak nacięcia, rysy lub zgniecenia. Uszkodzone przewody usuwać bezzwłocznie i wymieniać na nowe!
Włączyć multimetr przełącznikiem obrotowym (3), wybierając pierwszą z funkcji mierniczych (V
).
Przyciskiem MODE wybrać tryb DMM.
Na wyświetlaczu widoczna jest teraz zmierzona wartość, jednostka i zakres pomiarów oraz przydział przycisków
funkcyjnych.
Pomiar napięcia stałego i zmiennego (DC, AC)
Nie wolno w żadnym razie przekroczyć maksymalnie dopuszczalnych wartości parametrów wejściowych!
Obowiązuje to również przy pomiarze np. napięć stałych tętniących.
W celu przeprowadzenia pomiarów napięcia stałego (DC) należy wykonać następujące czynności:
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do
gniazda VΩHz. Przewody te muszą przylegać płasko do miernika.
Przełącznik obrotowy (3) nastawić na pozycję „V”. Na wyświetlaczu pojawi się napis „DC
VOLTAGE”.
Połączyć końcówki miernicze z obiektem pomiarów (bateria, układ połączeń itd.).
Odpowiedni znak biegunowości zmierzonej wartości będzie wyświetlany obok niej na ekranie
wyświetlacza (1).
Standardowo aktywowany jest automatyczny wybór zakresu.
Przyciski funkcyjne F1 - F4
F1 (DC):
Przełączanie z pomiaru napięcia stałego (DC) na pomiar napięcia zmiennego (AC)
F2 (REL):
Funkcja pomiaru relatywnego – po naciśnięciu przycisku zmierzona wartość zostanie wyzerowana, a na wyświetlaczu pokazywana
będzie teraz tylko wartość względna w odniesieniu do poprzednio zmierzonej wartości. W celu dezaktywowania funkcji pomiaru
względnego nacisnąć ponownie przycisk F2.
F3 (RANGE ▲):
Ręczny wybór zakresu – zwiększanie zakresu pomiaru. Nastawiony zakres pomiaru wyświetlany jest na ekranie. W celu
reaktywacji automatycznego wyboru zakresu nacisnąć na przycisk AUTO.
F4 (RANGE ▼):
Ręczny wybór zakresu – zmniejszanie zakresu pomiaru.
Zakres napięcia „V DC/AC” wykazuje oporność wejściową około 10 MΩ. Jeżeli przed wartością zmierzoną napięcia stałego pojawi się znak „-„ (minus), to
zmierzone napięcie jest ujemne (lub doszło do odwrotnego podłączenia przewodów pomiarowych).
POMIAR OPORNOŚCI/ TESTOWANIE DIOD/ BADANIE PRZEWODNOŚCI
Prosimy upewnić się, że wszelkie elementy układów, układy, podzespoły, czy inne obiekty mierzone, ponad wszelką
wątpliwość nie są pod napięciem.
W celu wykonania pomiaru oporności oraz przeprowadzenia badania przewodności (potwierdzanej sygnałem akustycznym) należy zastosować
następującą procedurę:
-
-
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do
gniazda VΩHz. Przewody te muszą przylegać płasko do miernika.
Przełącznik obrotowy (3) nastawić na pozycję „Ω”.
Skontrolować przewody pomiarowe pod kątem ich przewodności, łącząc ze sobą obie
końcówki miernicze. Powinno to dać w wyniku wartość oporności około 0 Ω.
Połączyć obie końcówki miernicze z obiektem pomiarów. Zmierzona wartość zostanie
wykazana na wyświetlaczu (1) pod warunkiem, że mierzony obiekt nie jest wielkooporowy,
ani nie został przerwany.
Jeśli na wyświetlaczu pojawi się napis „O.L”, oznacza to, że został przekroczony zakres pomiarów wzgl. mierzony obwód jest przerwany.
Standardowo włączony jest automatyczny wybór zakresu pomiarów.
Podczas pomiarów oporności należy uważać, by punkty pomiarowe, dotykane końcówkami mierniczymi,
pozbawione były zanieczyszczeń, oleju, lutowia itp., gdyż może to doprowadzić do zniekształcenia wyników
pomiaru.
Przyciski funkcyjne F1 - F4
F1 (
):
Przełączanie z pomiaru oporności (
(
F2 (REL):
F3 (RANGE ▲):
F4 (RANGE ▼):
) na testowanie diod (
) lub potwierdzane sygnałem akustycznym badanie przewodności
)
Funkcja pomiaru relatywnego – po naciśnięciu przycisku zmierzona wartość zostanie wyzerowana, a na wyświetlaczu pokazywana
będzie teraz tylko wartość względna w odniesieniu do poprzednio zmierzonej wartości. W celu dezaktywowania funkcji pomiaru
względnego nacisnąć ponownie przycisk F2.
Ręczny wybór zakresu – zwiększanie zakresu pomiaru. Nastawiony zakres pomiaru wyświetlany jest na ekranie. W celu
reaktywacji automatycznego wyboru zakresu nacisnąć na przycisk AUTO.
Ręczny wybór zakresu – zmniejszanie zakresu pomiaru.
Aby włączyć funkcję akustycznego testera przewodności, należy naciskać raz za razem przycisk F1 aż pojawi się symbol (
). Jako przewodność
rozpoznawana będzie wartość zmierzona < 100 omów; rozlegnie się przy tym sygnał akustyczny. Należy przy tym dopilnować uprzedniego aktywowania
tego sygnału (patrz „Nastawienia podstawowe”).
W celu wykonania testu diod należy zastosować następującą procedurę:
-
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do
gniazda VΩ. Przewody te muszą przylegać płasko do miernika.
Przełącznik obrotowy (3) nastawić na pozycję „Ω”.
-
Naciskać przycisk F1 aż pojawi się symbol (
-
Skontrolować przewody pomiarowe pod kątem ich przewodności, łącząc ze sobą obie końcówki
miernicze. Powinno to dać w wyniku wartość około 0 mV.
Połączyć obie końcówki miernicze z obiektem pomiarów (diodą).
-
-
).
Na wyświetlaczu widoczna będzie wartość napięcia w kierunku przewodzenia. Jeśli na wyświetlaczu pojawi się napis „O.L”, oznacza to, że pomiar
przewodności diody prowadzony jest w kierunku zaporowym lub też dioda jest uszkodzona (przerwany obwód).
POMIAR CZĘSTOTLIWOŚCI / CYKL PRACY (DUTY CYCLE)
Nie wolno w żadnym wypadku przekraczać maksymalnie dopuszczalnych wartości parametrów wejściowych. Nie
dotykać żadnych układów, ani elementów układów, jeżeli mierzone są w nich napięcia powyżej 25 VACrms lub
powyżej 35 VDC. Grozi to utratą życia!
W celu dokonania pomiaru częstotliwości należy zastosować następującą procedurę:
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do gniazda VΩ. Przewody te muszą przylegać płasko do
miernika.
Przełącznik obrotowy (3) nastawić na pozycję „Hz”.
Połączyć obie końcówki miernicze z obiektem pomiarów (generator, układ połączeń itd.).
Zmierzona wartość zostanie wyświetlona na ekranie
W celu dokonania pomiaru cyklu pracy nacisnąć przycisk F1. Nad przyciskiem F1 pojawi się napis „DUTY”. Wyświetlony zostanie stosunek
impuls/przerwa sygnału wejściowego.
POMIAR POJEMNOŚCI ELEKTRYCZNEJ
Nie wolno w żadnym wypadku przekraczać maksymalnie dopuszczalnych wartości parametrów wejściowych.
Każdy z podłączanych do miernika kondensatorów należy przedtem rozładować. Podczas zwarcia kondensatora
mogą wystąpić wyładowania uwalniające duże ilości energii. Nie dotykać wyprowadzeń kondensatorów, w których
występują napięcia powyżej 35 VDC wzgl. 25 VAC! Nie wykonywać pomiarów na kondensatorach wbudowanych w
układy lub elementy układów.
W celu dokonania pomiaru pojemności kondensatorów należy wykonać następujące czynności:
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do
gniazda VΩ. Przewody te muszą przylegać płasko do miernika.
-
Przełącznik obrotowy (3) nastawić na pozycję „
”.
Przy pomiarze kondensatorów unipolarnych uwzględnić właściwą biegunowość („+” i „-”).
-
Połączyć obie końcówki miernicze z obiektem pomiarów (kondensatorem).
Zmierzona wartość zostanie wyświetlona na ekranie.
Przyciskiem F2 (REL) może zostać włączona funkcja pomiaru relatywnego – po naciśnięciu przycisku zmierzona wartość zostanie wyzerowana, a na
wyświetlaczu pokazywana będzie teraz tylko wartość względna w odniesieniu do poprzednio zmierzonej wartości. W celu dezaktywowania funkcji
pomiaru względnego nacisnąć ponownie przycisk F2.
Należy uwzględnić, że urządzenie potrzebuje 2 do 3 sekund, by ustabilizować widok na ekranie. Aby zapobiec zafałszowaniu
wyniku pomiarów przez przewody pomiarowe, zwłaszcza w przypadku małych kondensatorów zaleca się przed pomiarem
wyzerować wartości mierzone za pomocą funkcji pomiaru względnego.
Pomiar prądu
Urządzenie dysponuje dwoma zakresami pomiaru prądu. W ramach pierwszego zakresu (poprzez gniazdo 5) mogą być mierzone prądy do 400 mA, zaś w
obrębie drugiego (poprzez gniazdo 9) - prądy do 10 A. Oba zakresy są zabezpieczone, a tym samym chronione przed przeciążeniem.
W celu dokonania pomiaru prądu stałego lub zmiennego do 400 mA należy wykonać następujące czynności:
-
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do gniazda
mAµA. Przewody te muszą przylegać płasko do miernika.
Przełącznik obrotowy (3) nastawić na zakres µA lub mA, a następnie przyciskiem F1 wybrać, czy
mają być mierzone prądy stałe (DC) czy też prądy zmienne (AC).
Połączyć szeregowo obie końcówki miernicze z obiektem pomiarów (bateria, układ połączeń itd.).
Odpowiedni znak biegunowości wartości zmierzonej będzie wyświetlany obok niej na ekranie
wyświetlacza (1).
Przyciski funkcyjne F1 - F4
F1 (DC):
Przełączanie z pomiaru prądu stałego (DC) na pomiar prądu zmiennego (AC)
F2 (REL):
Funkcja pomiaru relatywnego – po naciśnięciu przycisku zmierzona wartość zostanie wyzerowana, a na wyświetlaczu pokazywana
będzie teraz tylko wartość względna w odniesieniu do poprzednio zmierzonej wartości. W celu dezaktywowania funkcji pomiaru
względnego nacisnąć ponownie przycisk F2.
F3 (RANGE ▲):
Ręczny wybór zakresu – zwiększanie zakresu pomiaru. Nastawiony zakres pomiaru wyświetlany jest na ekranie. W celu
reaktywacji automatycznego wyboru zakresu nacisnąć na przycisk AUTO.
F4 (RANGE ▼):
Ręczny wybór zakresu – zmniejszanie zakresu pomiaru.
Zakres napięcia „V DC/AC” wykazuje oporność wejściową około 10 MΩ. Jeżeli przed wartością zmierzoną napięcia stałego pojawi się znak „-„ (minus), to
zmierzone napięcie jest ujemne (lub doszło do odwrotnego podłączenia przewodów pomiarowych).
W zakresie pomiaru mA nie wolno w żadnym razie mierzyć prądów powyżej 400 mA, gdyż spowoduje to zadziałanie
(przepalenie się) czułego bezpiecznika i konieczność jego wymiany.
W celu dokonania pomiarów prądu stałego lub zmiennego do 10 A należy wykonać następujące czynności:
-
Włączyć multimetr przełącznikiem obrotowym (3).
Przyciskiem MODE wybrać tryb DMM.
Przewód pomiarowy czarny podłączyć do gniazda COM, a przewód pomiarowy czerwony do gniazda
10mA. Przewody te muszą przylegać płasko do miernika.
Przełącznik obrotowy (3) nastawić na zakres „A”, a następnie przyciskiem F1 wybrać, czy mają być
mierzone prądy stałe (DC) czy też prądy zmienne (AC).
Połączyć szeregowo obie końcówki miernicze z obiektem pomiarów (bateria, układ połączeń itd.).
Odpowiedni znak biegunowości wartości zmierzonej będzie wyświetlany obok niej na ekranie
wyświetlacza (1).
Przyciski funkcyjne F1 - F4
F1 (DC):
Przełączanie z pomiaru prądu stałego (DC) na pomiar prądu zmiennego (AC)
F2 (REL):
Funkcja pomiaru relatywnego – po naciśnięciu przycisku zmierzona wartość zostanie wyzerowana, a na wyświetlaczu pokazywana
będzie teraz tylko wartość względna w odniesieniu do poprzednio zmierzonej wartości. W celu dezaktywowania funkcji pomiaru
względnego nacisnąć ponownie przycisk F2.
F3 (RANGE ▲):
Ręczny wybór zakresu – zwiększanie zakresu pomiaru. Nastawiony zakres pomiaru wyświetlany jest na ekranie. W celu
reaktywacji automatycznego wyboru zakresu nacisnąć na przycisk AUTO.
F4 (RANGE ▼):
Ręczny wybór zakresu – zmniejszanie zakresu pomiaru.
Nie wolno w żadnym razie mierzyć prądów powyżej 10 A, gdyż spowoduje to zadziałanie (przepalenie się) czułego
bezpiecznika i konieczność jego wymiany. Należy uwzględnić, że w zakresie pomiarów do 10 A czas pomiaru może
wynieść maksymalnie 10 sekund, po czym konieczne jest zrobienie 15-minutowej przerwy.
Funkcje specjalne
Funkcja HOLD
Funkcja HOLD służy w trybie DMM do „zamrożenia” na ekranie aktualnie wyświetlanej zmierzonej wartości w celu odczytania jej w spokoju lub
zaprotokołowania.
Aby włączyć funkcję HOLD należy nacisnąć przycisk HOLD. Wskaźnik „RUN” w prawym górnym rogu wyświetlacza zamieni się na „HLD”, sygnalizując
tym samym, że funkcja HOLD jest włączona. Aby dezaktywować funkcję HOLD, wystarczy ponownie nacisnąć przycisk HOLD.
Zapisywanie w pamięci krzywych z pomiarów w trybie pracy oscylatora
Multimetr wyposażony został w funkcję pamięci dla maksymalnie do 10 krzywych w trybie SCOPE. Każdorazowo zapisywana jest w pamięci kompletna
postać wyświetlacza i może ona zostać z powrotem przywołana na ekran.
Zapisanie w pamięci krzywych z pomiaru wymaga wypełnienia następującej procedury:
Nacisnąć przycisk SAVE/CALL, aby przejść w tryb zapamiętywania.
Naciskać przycisk F1 aż pojawi się nad nim napis „SAVE”.
Posługując się przyciskiem F2 lub F3, wybrać miejsce w pamięci (0-9), w którym ma zostać zapisana dana krzywa.
Nacisnąć przycisk F4 („ENTER”), aby zapisać na wybranej pozycji pamięci aktualnie wyświetlaną krzywą z pomiaru.
W celu przywołania zapisanych w pamięci krzywych z pomiarów należy:
Nacisnąć przycisk SAVE/CALL, aby przejść w tryb zapamiętywania.
Naciskać przycisk F1 aż pojawi się nad nim napis „CALL”.
Posługując się przyciskiem F2 lub F3, wybrać pozycję pamięci (0-9), która ma zostać przywołana.
Nacisnąć przycisk F4 („ENTER”), aby wyświetlić na ekranie zapisaną w pamięci krzywą z pomiaru.
Złącze optyczne na podczerwień
Miernik został wyposażony w złącze optyczne. Dzięki odseparowaniu od komputera uszkodzenie tego ostatniego wskutek przeciążenia multimetru jest
wykluczone.
W górnej części panelu czołowego urządzenia wbudowane zostało złącze optyczne, za pomocą którego dane z pomiarów mogą być przesyłane do PC i tam
przetwarzane.
Za pomocą kabla do złącza optycznego USB (IR) połączyć urządzenie z wolnym złączem USB komputera.
Wetknąć kabel złącza optycznego USB (IR) do złącza optycznego w górnej części panelu czołowego miernika.
Zainstalować zawarte w dostawie oprogramowanie demonstracyjne lub dostarczane opcjonalnie oprogramowanie pomiarowe, aby móc przetwarzać dane z
pomiarów.
Postępować zgodnie za instrukcją instalacji i obsługi na CD-ROM.
Opcjonalne zasilanie za pomocą zasilacza sieciowego
W razie dłuższej pracy lub do pomiarów stałych urządzenie może być zasilane za pomocą opcjonalnego zasilacza sieciowego. Zasilacz podłączany jest do
gniazda z lewej strony multimetru. Zasilacz dopuszczony jest wyłącznie do napięcia sieci od 220 V do 240 V~ 50 Hz.
Ze względów bezpieczeństwa multimetr może być zasilany wyłącznie za pomocą oferowanego tu opcjonalnie
zasilacza sieciowego. Stosowanie innego zasilacza grozi niebezpiecznym dla życia porażeniem prądem elektrycznym.
Zasilacz nie może służyć do ładowania akumulatorków umieszczonych wewnątrz miernika! Akumulatorki muszą
zostać wyjęte z multimetru i doładowane za pomocą ładowarki opcjonalnej. Ze względu na to, że podczas
stosowania zasilacza sieciowego zasilanie z baterii zostaje odcięte, można pozostawić je wewnątrz urządzenia. Jeśli
jednak urządzenie ma być zasilane z sieci przez dłuższy czas, to baterie należy wyjąć.
Konserwacja i czyszczenie
Aby zapewnić dokładność multimetru przez dłuższy okres czasu należy go kalibrować raz do roku.
Należy regularnie sprawdzać stan techniczny urządzenia oraz przewodów pomiarowych np. pod kątem uszkodzenia
obudowy czy przewodów pomiarowych.
Poza wymianą baterii i bezpieczników nie wolno otwierać urządzenia ani wyjmować żadnych elementów, gdyż pociąga to
za sobą odsłonięcie części będących pod napięciem.
Przed przystąpieniem do czyszczenia należy odłączyć od urządzenia wszystkie podłączone przewody. Do czyszczenia obudowy urządzenia, wyświetlacza
czy przewodów pomiarowych używać wyłącznie czystej, nie pylącej, antystatycznej, suchej ściereczki.
Wymiana bezpieczników
Multimetr jest chroniony przed przeciążeniem. Oba wejścia do pomiarów prądu (5 oraz 9) są zabezpieczone czułym bezpiecznikiem z rurką szklaną.
Kiedy pomiar prądu nie jest już możliwy, trzeba wymienić odpowiedni bezpiecznik.
Aby wymienić bezpieczniki należy wykonać, co następuje:
Odłączyć wszystkie przewody pomiarowe i wyłączyć multimetr.
Odkręcić wkręt pokrywy kieszeni na baterie (10) w tylnej części urządzenia i zdjąć pokrywę (12).
Odkręcić trzy wkrętyy obudowy (12) i ostrożnie ściągać tylną pokrywę multimetru dotąd, aż będą dostępne bezpieczniki szklane w dolnej części
urządzenia.
Wymienić uszkodzony bezpiecznik na nowy tego samego typu i o tym samym prądzie.
Nasunąć ostrożnie tylną pokrywę na multimetr i zamocować ją ponownie za pomocą trzech wkrętów obudowy (11). Uważać, by podczas wymiany
bezpiecznika złącze nasadzane kieszeni na baterie nie oderwało się od płytki głównej.
Nałożyć pokrywę (12) na kieszeń na baterie i przykręcić ją za pomocą wkrętu (10).
Można zastosować wyłącznie wymienione poniżej bezpieczniki:
zakres pomiarów do 400 mA: bezpiecznik bezzwłoczny 400 mA/250 V
zakres pomiarów do 10 A: bezpiecznik bezzwłoczny 10 A/250 V
Wstawianie /wymiana baterii lub akumulatorków
Do zasilania potrzebne są cztery baterie typu mignon. Przy pierwszym uruchomieniu oraz zawsze gdy na wyświetlaczu pojawi się symbol „
konieczne jest wstawienie kompletu nowych w pełni naładowanych ogniw typu mignon.
W multimetrze można zastosować akumulatorki NiCD, akumulatorki NiMH lub galwaniczne baterie alkaliczne.
Przy wstawianiu /wymianie baterii należy wykonać następujące czynności:
Odłączyć multimetr od obwodu pomiarowego.
Odłączyć wszystkie przewody miernicze od miernika i wyłączyć urządzenie.
Odkręcić wkręt kieszeni na baterie (10) i zdjąć ostrożnie pokrywę kieszeni (12).
Wstawić nowe pełne ogniwa mignon, uwzględniając właściwą biegunowość. W tym celu zwrócić uwagę na oznaczenia wewnątrz kieszeni na baterie.
Starannie zamknąć obudowę miernika.
Nie wolno nigdy użytkować urządzenia w stanie otwartym. GROZI TO UTRATĄ ŻYCIA!
Eliminowanie zakłóceń
Rodzaj błędu
Urządzenie nie działa.
Nie jest możliwy żaden pomiar prądu.
Mierzona wartość nie ulega zmianom.
Dane techniczne i tolerancje miernicze
Ewentualna przyczyna
Czy baterie / akumulatorki nie są wyczerpane?
Skontrolować stan baterii.
Czy bezpiecznik dla tego zakresu pomiaru prądu nie jest uszkodzony?
Skontrolować bezpiecznik i wymienić w razie potrzeby
Czy zostały wybrane właściwe gniazda wejściowe?
Czy funkcja HOLD nie jest włączona?
”
Dane techniczne
Wyświetlacz
: graficzny LCD z matrycą punktową (160 x 160 pikseli)
4000 pozycji (wyświetlane 3999)
Oporność wejściowa
: ok. 10 MΩ
Zasilanie
Pobór prądu
: 4,8 6 V (4xAA) akumulatorowe lub bateryjne
6V/DC napięcie wejściowe / gniazdo zasilacza
: maks. 130 mA
Temperatura robocza
: 0°C do +40°C
Temperatura składowania
: -10°C do +50°C
Względna wilgotność powietrza
: <75%, przy braku kondensacji od 0°C do +40°C
Temperatura gwarantująca dokładność:
: +18°C do +28°C
Masa
: ok. 540 g
Wymiary (wys. x szer. x głęb.)
: 200 x 100 x 50 mm
Tolerancje miernicze
Parametry dokładności podano w ± (% odczytanej wartości + liczba błąd wyświetlania w cyfrach = digit(s) = dgt(s)).
Podana dokładność obowiązuje przez 1 rok, w temperaturze +23°C ± 5°C, przy względnej wilgotności powietrza poniżej 75 % oraz przy braku kondensacji.
Czas nagrzewania:
Tolerancje miernicze w trybie DMM
Napięcie stałe, ochrona przeciążeniowa1000 V/DC
Zakres
400 mV
4V
40 V
400 V
1000 V
Dokładność
±(0,8% + 8 dgt)
±(1% + 8 dgt)
Napięcie zmienne (40 Hz do 400 kHz), ochrona przeciążeniowa 750 V/AC
Zakres
Dokładność
4V
40 V
±(1% + 15 dgt)
400 V
750 V
±(1,2% + 15 dgt)
Prąd stały
Zakres
Dokładność
Rozdzielczość
400 µA
0,1 µA
±(1% + 8 dgt)
4000 µA
1 µA
40 mA
0,01 mA
400 mA
0,1 mA
±(1,2% + 8 dgt)
4A
1 mA
10 A
10 mA
±(1,5% + 8 dgt)
W zakresie pomiarów 10 A maks. czas pomiaru 10 sekund, czas przerwy 15 minut
Rozdzielczość
0,1 mV
1 mV
10 mV
100 mV
1V
Rozdzielczość
1 mV
10 mV
100 mV
1V
Bezpiecznik
F 500 mA/250 V
F 10 A/250V
Prąd zmienny (40 Hz do 5 kHz), ochrona przeciążeniowa 500mA/250 V/
Zakres
Dokładność
Rozdzielczość
400 µA
0,1 µA
±(1,5% + 8 dgt)
4000 µA
1 µA
40 mA
0,01 mA
400 mA
0,1 mA
±(2% + 8 dgt)
4A
1 mA
10 A
10 mA
±(2,5% + 8 dgt)
W zakresie pomiarów 10 A maks. czas pomiaru 10 sekund, czas przerwy 15 minut
Oporność, ochrona przeciążeniowa 1000 V DC/AC
Zakres
Dokładność
400 Ω
±(1,2% + 5 dgt)
4 kΩ
±(1% + 5 dgt)
40 kΩ
400 kΩ
4 MΩ
±(1,2% + 5 dgt)
40 MΩ
±(1,5% + 5 dgt)
Rozdzielczość
0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 kΩ
0,001 MΩ
0.01 MΩ
Częstotliwość, ochrona przeciążeniowa 1000 V DC/AC
Zakres
10 Hz – 10 MHz
Maksymalna rozdzielczość
0,001 Hz
Dokładność
±(0,1% + 3 dgt)
Bezpiecznik
F 500 mA/250 V
F 10 A/250V
Czułość: < 1 MHz 300 mVrms, > 1 MHz 600 mVrms
Pojemność elektryczna, ochrona przeciążeniowa 1000 V DC/AC
Zakres
Dokładność
Rozdzielczość
40 nF
400 nF
4 µF
40 µF
100 µF
±(3% + 10 dgt)
±(3% + 8 dgt)
±(4% + 8 dgt)
10 pF
100 pF
1 nF
10 nF
100 nF
Akustyczny tester przewodności ... ok. 100 Ω, ochrona przeciążeniowa 250 V DC/AC
Testowanie diod..............................0,5 do 0,8 V, rozdzielczość 1 mV, ochrona przeciążeniowa 250 V DC/AC
Tolerancje miernicze w trybie SCOPE
Szerokość pasma
Próbkowanie - czas rzeczywisty
Próbkowanie - równoważnik
Rozdzielczość pionowa
Podstawa czasu
Dokładność podstawy czasu
Odchylanie poziome
Dokładność dla odchylania poziomego
Impedancja wejściowa
8 MHz
40 MS/s
200 MS/s
8 bit
100 ns do 5s/DIV (skoki x1, x2, x5)
±( 0,01%
20mV do 200 V/DIV (skoki x1, x2, x5)
±( 5%
1 MΩ
Nie wolno w żadnym razie przekroczyć maksymalnie dopuszczalnych wartości parametrów wejściowych! Nie
dotykać żadnych układów, ani ich elementów przy pomiarze napięć powyżej 25 VACrms lub 35 VDC. Grozi to
utratą życia!
www.conrad.pl
