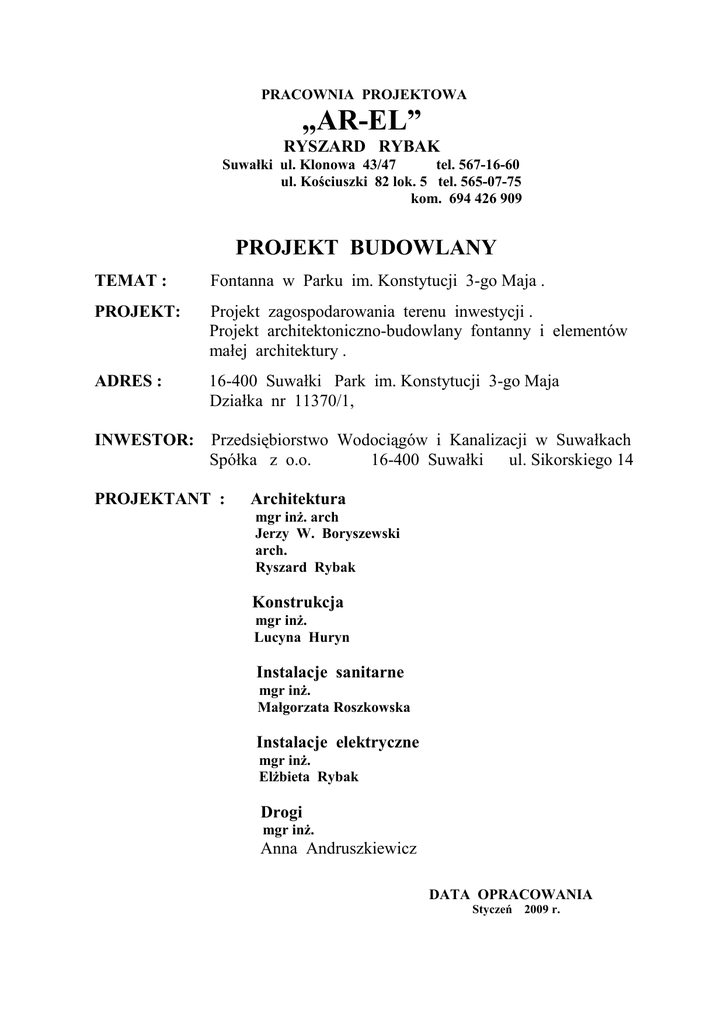

PROJEKT BUDOWLANY
TEMAT :
Fontanna w Parku im. Konstytucji 3-go Maja .
PROJEKT:
Projekt zagospodarowania terenu inwestycji .
Projekt architektoniczno-budowlany fontanny i elementów
małej architektury .
ADRES :
16-400 Suwałki Park im. Konstytucji 3-go Maja
Działka nr 11370/1,
INWESTOR: Przedsiębiorstwo Wodociągów i Kanalizacji w Suwałkach
Spółka z o.o.
16-400 Suwałki ul. Sikorskiego 14
PROJEKTANT :
Architektura
mgr inŜ. arch
Jerzy W. Boryszewski
arch.
Ryszard Rybak
Konstrukcja
mgr inŜ.
Lucyna Huryn
Instalacje sanitarne
mgr inŜ.
Małgorzata Roszkowska
Instalacje elektryczne
mgr inŜ.
ElŜbieta Rybak
Drogi
mgr inŜ.
Anna Andruszkiewicz
DATA OPRACOWANIA
Styczeń 2009 r.
OŚWIADCZENIE
Zgodnie z art. 20 ust. 4 nowelizacja ustawy z dn. 07 lipca 1994 r. –
Prawo Budowlane , oświadczamy iŜ Projekt budowlany fontanny wraz
niezbędną infrastrukturą techniczną w Parku im. Konstytucji 3-go
Maja w Suwałkach wykonany został zgodnie z obowiązującymi
przepisami i zasadami wiedzy technicznej.
PROJEKTANT :
Architektura
mgr inŜ. arch.
Jerzy W. Boryszewski
Konstrukcja
mgr inŜ.
Lucyna Huryn
Instalacje sanitarne
mgr inŜ.
Małgorzata Roszkowska
Instalacje elektryczne
mgr inŜ.
ElŜbieta Rybak
Drogi
mgr inŜ.
Anna Andruszkiewicz
Zawartość opracowania
ARCHITEKTURA
I.
Opis techniczny – Projekt zagospodarowania terenu
II.
Opis techniczny – Elementy małej architektury
III. Załączniki formalno – prawne
IV. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
V.
Część graficzna
1. Projekt zagospodarowania terenu – 1 : 500
Fontanna
A1. Fontanna – przekrój poziomy ściany fundamentowej .
A2. Fontanna – rzut fontanny .
A3. Fontanna – przekrój pionowy
A4. Fontanna – elewacja
Komora techniczna fontanny
A5. Rzut – przekrój poziomy ; Przekrój pionowy 1-1 i 2-2
Karta katalogowa – Właz do komory technicznej fontanny .
Mała architektura
A6. Sytuacja
A7. Ławka – Siedzisko I
A8. Ławka – Siedzisko II
A9. Murek .
Konstrukcja – fontanna i komora techniczna
Opis techniczny konstrukcji
K1. Fontanna – płyta fundamentowa
K2. Przekrój płyty fundamentowej
K3. Fundamenty komory technicznej
K4. Elementy wylewane komory technicznej .
K5. wykaz stali zbrojeniowej .
OPIS TECHNICZNY
Projekt zagospodarowania terenu parku – fontanna w Parku im. Konstytucji
3-go Maja w Suwałkach .
1.0.
Dane ogólne
1.1.
Podstawa opracowania
- zlecenie inwestora – Przedsiębiorstwo Wodociągów i Kanalizacji
sp. z o.o. w Suwałkach .
- Decyzja o ustaleniu warunków zabudowy nr AGP-II-7331-10/08 z
dn. 19 lutego 2008
- aktualna mapa geodezyjna terenu w skali 1 : 500
- warunki techniczne podłączenia do sieci wod-kan i energetycznej .
1.2.
Przedmiot i zakres opracowania.
Przedmiotem opracowania jest projekt budowlano-wykonawczy
zagospodarowania fragmentu terenu Parku im. Konstytucji 3-go Maja
w Suwałkach w rejonie lokalizacji projektowanej fontanny .
W opracowaniu są projekty z zakresu :
- projekt architektoniczno-budowlany misy fontanny i komory
technicznej z urządzeniami technologicznymi )
- małej architektury ( ławki , murki kamienne )
- komunikacji (chodnik – dojście i plac wokół fontanny )
- instalacji sanitarnych (wodociągowa – zasilanie fontanny,
kanalizacja – spust wody z fontanny do kanalizacji deszczowej)
- instalacji elektrycznych (zasilanie fontanny i sieć oświetlenia terenu)
- przedmiary i kosztorysy inwestorskie
- specyfikacje techniczne wykonania i odbioru robót
2.0. Opis stanu istniejącego .
Teren objęty opracowaniem znajduje się w Parku im. Konstytucji 3-go
Maja w Suwałkach . Jest to prostokątny kwartał parku na terenie
którego (w środku) znajduje się istniejąca fontanna – ośmiokątna ,
betonowa misa o średnicy ok. 5 m , z dyszami w środku misy na
kamiennym wzgórku. Jest to fontanna wykonana w latach 60-ych XX
wieku – jest w złym stanie technicznym , urządzenia technologiczne są
przestarzałe , a jej walory estetyczne są co najmniej wątpliwe .
Urządzenia technologiczne fontanny zlokalizowane są w studzience
nieopodal fontanny . Woda z fontanny spuszczana jest do studni
chłonnej .
Wokół fontanny rosną trzy świerki . Pozostała część zagospodarowana
jest w formie trawnika z kwietnikami i klombami . Do fontanny nie ma
utwardzonego dojścia .
Alejki parkowe wokół kwartału mają nawierzchnię z kostki granitowej
i są oświetlone latarniami parkowymi .
3.0.
-
-
-
Opis projektu zagospodarowania terenu.
W
ramach
inwestycji
zaprojektowano
następujące
elementy
zagospodarowania :
fontanna – zaprojektowano nową fontannę w miejscu
istniejącej
fontanny, którą przeznacza się do rozbiórki . Z fontanną związana jest
podziemna komora techniczna w której zlokalizowane będą urządzenia
technologiczne fontanny .
chodniki – dojście do fontanny z alejek parkowych z okrągłym placem
wokół fontanny . Nawierzchnia z kostki granitowej .
murki kamienne na obrzeŜu chodników . Na części murków – siedziska
drewniane (ławki)
istniejące kwietniki starano się w miarę moŜliwości zachować , z korektą
jedynie w rejonie projektowanych dojść do fontanny . ZałoŜono iŜ
kolmb w miejscu projektowanej komory technicznej , po wykonaniu
komory zostanie odtworzony . Dla dopełnienia symetrii układu
przestrzennego proponuje się dosadzenie czwartego drzewa (świerku) w
rejonie fontanny .
3.1. Projektowane uzbrojenie terenu
W ramach opracowania projektuje się :
przyłącze wodociągowe do projektowanej komory technicznej
przyłącze kanalizacyjne – spust wody z fontanny i komory technicznej do
sieci kanalizacji deszczowej .
przyłącze elektroenergetyczne do komory technicznej .
sieć oświetlenia terenu przy fontannie – 4 latarnie parkowe - słupki wys.1,2 m
4.0. Bilans terenu.
Powierzchnia terenu objętego opracowaniem
Powierzchnia zabudowy fontanny
Powierzchnia projektowanych chodników
Powierzchnia zieleni w granicach objętych opracowaniem
– 784,0 m²
– 78,5 m²
– 117,0 m²
– 588,5 m²
OPIS TECHNICZNY
Projekt fontanny i elementów małej architektury
1.0.
Fontanna
Zaprojektowano fontannę okrągłą z obrazem wodnym wytworzonym
przez zespół dysz : 15 dysz umieszczonych na okręgu zewnętrznym
o średnicy 2,0 m , dających spienione strumienie wodne o wys. 1,5 m
, 8 dysz umieszczonych na okręgu wewnętrznym o średnicy 1,0 m
dających spienione strumienie wodne , pionowe o wys. 2,5 m i 1
dyszy centralnej dającej spieniony strumień wodny , pionowy o wys.
4 m . Obraz wodny podświetlany będzie dziesięcioma reflektorami
zamontowanymi w dnie fontanny .
Urządzenia techniczne fontanny zlokalizowane będą w podziemnej ,
Ŝelbetowej komorze technicznej zlokalizowanej obok fontanny (ok. 5
m od ściany fontanny)
1.1. Misa fontanny
Zaprojektowano okrągłą misę fontanny o średnicy 5 m. Głębokość od
lustra wody do dna misy – 35 cm . Poziom lustra wody utrzymywany
będzie stale dzięki temu iŜ na obrzeŜu misy zaprojektowano koryto
przelewowe z którego nadmiar wody odprowadzany będzie do
zbiornika w komorze technicznej .
- płyta denna i ściany boczne – Ŝelbetowe , wylewane . Beton z
dodatkami uszczelniającymi .
- ścianę zewnętrzna fontanny razem z chodnikiem wokół fontanny
obłoŜyć kostką granitową szarą .
- dno misy obłoŜyć płytą granitową płomieniowaną gr. 1 cm – szarą
(Talila Grey)
- skośną ścianę misy wyłoŜyć kostką granitową , chodnikową – szarą
- ściany boczne i dno koryta przelewowego obłoŜyć płytą granitową
gr. 1 cm – czarną (Kongo)
- parapety na ścianie zewnętrznej fontanny – kamienne , czarne
(Kongo)
Do przyklejania okładzin kamiennych i uszczelniania fug stosować
materiały np systemu basenowego Deitermann .
1.2. Komora techniczna
Zaprojektowano komorę podziemną na planie prostokąta o
wymiarach 4,16 m x 5,91 m i wysokości w świetle 2,2 m , w której
mieści się pomieszczenie z urządzeniami technologicznymi i
zbiornik przelewowy . W jednym z naroŜników pomieszczenia
technicznego
zaprojektowano
zagłębienie – studzienkę
do
umieszczenia pompy zatapianej wypompowującej wodę na zewnątrz
w przypadku zalewania komory lub spuszczania wody z układu
fontanny na zimę .
- fundamenty – Ŝelbetowe , wylewane .
- ściany – murowane z bloczków betonowych z Ŝelbetowymi
rdzeniami
i
wieńcami
pośrednimi usztywniającymi –
Ŝelbetowymi , wylewanymi .
- strop – Ŝelbetowy , wylewany
- właz do komory – otwór w stropie 90 x 90 cm , zejście po
klamrach stalowych osadzonych w ścianie . Pokrywa włazu
stalowa z blachy nierdzewnej , ocieplana , wyposaŜona w
wywietrznik i zamki – producent : Sormet Konstrukcje i
Urządzenia Ryszard Sokoł – lub inny o podobnych parametrach
- izolacje termiczne
- ściany zewnętrzne – styropian ekstrudowany M20 gr. 8 cm
- strop – styropian ekstrudowany M30 gr. 8 cm
- izolacje przeciwwilgociowe – wg opisów na rysunkach. Do
uszczelniania zbiornika przelewowego stosować materiały
np systemu basenowego Deitermann .
- instalacje podstawowe – komora wyposaŜona będzie w instalacje :
- oświetleniową i gniazd wtykowych .
- wentylacji mechanicznej dla odprowadzenia nadmiaru
ciepła od pracujących pomp i dla utrzymania
odpowiedniej atmosfery powietrza w pomieszczeniu .
W pom. pomp zamontowany będzie osuszacz powietrza.
- instalacja wodociągowa – doprowadzenie wody z
zewnątrz do napełnienia i uzupełniania wody w
układzie fontanny
- kanalizacja – odprowadzenie nadmiaru wody do sieci
zewnętrznej
za
pomocą
pompy
zatapianej
umieszczonej
w
studzience
w
posadzce
pomieszczenia pomp
- instalacje technologiczne związanie obiegiem wody i
sterowaniem pracą układu fontanny wykonane
zostaną przez dostawcę technologii fontanny na
podstawie jego opracowań wykonawczych .
- wykończenie wewnętrzne
- posadzka i ściany pomieszczenia pomp na całej
wysokości - gres
- zbiornik przelewowy – płytki ceramiczne , basenowe
do wysokości ściany oddzielającej od pom. pomp ,
powyŜej gres
- sufit – szpachlowanie zaprawą tynkarską np. Goldband
i malowanie farbą emulsyjną 2-krotnie
2.0. Mała architektura .
Na obrzeŜu projektowanych placyków – chodników zaprojektowano
murki kamienne na części których zaprojektowano siedziska – ławki.
Murki zaprojektowano jako murowane z bloczków granitowych na
fundamencie betonowym (w gruncie)
Siedziska
drewniane
zaimpregnować
preparatem
solnym
zwiększającym odporność drewna na korozję biologiczną , oraz
pomalować lakobejcą w kolorze - ciemny brąz .
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
NAZWA I ADRES OBIEKTU: Fontanna w Parku im. Konstytucji 3-go Maja
w Suwałkach
INWESTOR : Przedsiębiorstwo Wodociągów i Kanalizacji w Suwałkach
Spółka z o.o.
16-400 Suwałki ul. Sikorskiego 14
PROJEKTANT : mgr inŜ. arch. Jerzy W. Boryszewski upr. bud. SUW 28/89
16-400 Suwałki ul. Kościuszki 82/5
Opis inwestycji
1.0. Zakres robót budowlanych
W zakresie robót budowlanych przewidzianych do wykonania w ramach
przedmiotowej inwestycji jest:
- budowa fontanny z podziemną komorą techniczną
- budowa sieci uzbrojenia terenu
- przyłącze wodociągowe do fontanny
- kanalizacja deszczowa
- sieć oświetlenia terenu w rejonie fontanny
- budowa chodników , murków i ławek .
2.0. Stan istniejący
Teren objęty opracowaniem znajduje się w Parku im. Konstytucji 3-go
Maja w Suwałkach . W miejscu projektowanej fontanny znajduje się
istniejąca fontanna – betonowa misa o średnicy ok. 5 m , jest w złym
stanie technicznym z urządzeniami technologicznymi w studzience
nieopodal fontanny . Woda z fontanny spuszczana jest do studni
chłonnej .
W terenie nie ma elementów stwarzających szczególne zagroŜenie
podczas wykonywania robót budowlanych.
3.0 . Skala i rodzaj występujących zagroŜeń.
W trakcie realizacji przedmiotowej inwestycji wystąpią roboty
stwarzające szczególne zagroŜenie dla wykonujących je pracowników:
- praca w wykopach o głębokości powyŜej 1,5 m – komora techniczna
fontanny , sieci – wodociągowa , kan. deszczowa
4.0. InstruktaŜ dla pracowników.
Przyjęto Ŝe pracownicy są przeszkoleni w zakresie BHP.
Przed
rozpoczęciem
robót
naleŜy
pracownikom udzielić
instruktaŜu stanowiskowego dla kaŜdego stanowiska i rodzaju pracy
, co powinno być
odzwierciedlone
stosownymi
wpisami
w
ksiąŜce instruktaŜu stanowiskowego.
5.0. Wytyczne do zagospodarowania placu budowy
Dla zapewnienia bezpieczeństwa naleŜy :
- Ogrodzić plac budowy aby uniemoŜliwić wtargnięcie na teren
budowy osób postronnych
- Teren placu budowy naleŜy urządzić tak , aby zapewnić sprawną
komunikację umoŜliwiającą ewakuację na wypadek wystąpienia
zagroŜeń nie związanych z budową .
6.0.
W związku z występowaniem szczególnych zagroŜeń podczas
prowadzenia robót budowlanych , zachodzi
obowiązek
sporządzania na etapie realizacji
Planu bezpieczeństwa i
ochrony zdrowia , zgodnie z art. 21a ust. 4 ustawy z dn. 7 lipca
1994r. – Prawo Budowlane .
