cz III opis krążniki 2014

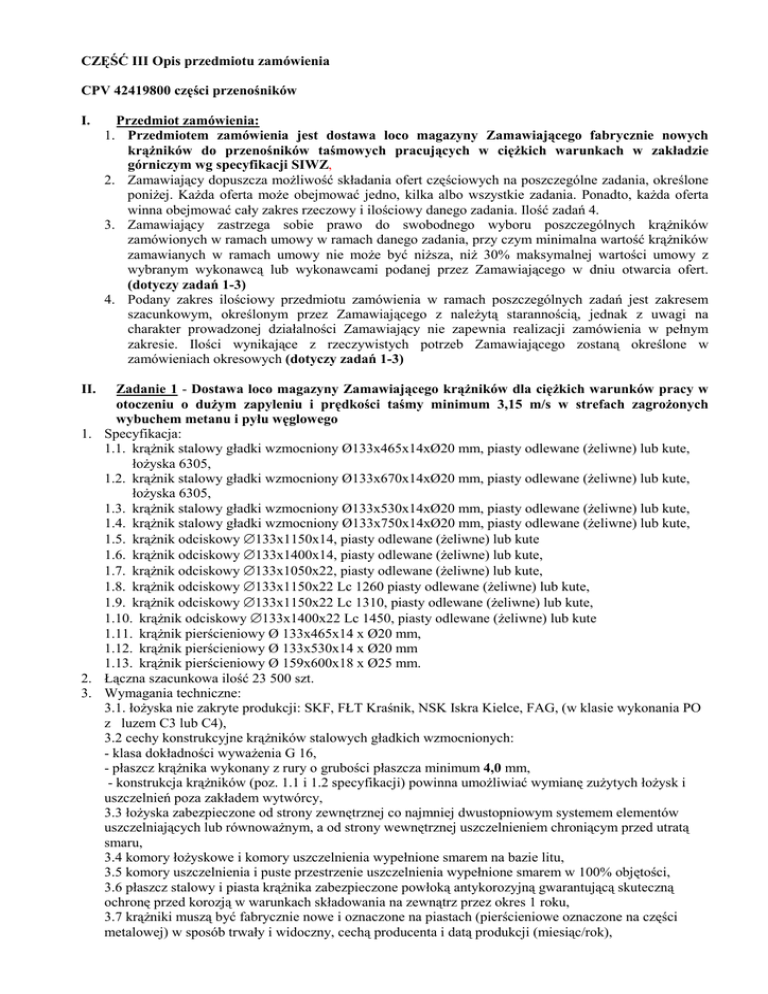

CZĘŚĆ III Opis przedmiotu zamówienia
CPV 42419800 części przenośników
I.
II.
Przedmiot zamówienia:
1. Przedmiotem zamówienia jest dostawa loco magazyny Zamawiającego fabrycznie nowych
krążników do przenośników taśmowych pracujących w ciężkich warunkach w zakładzie
górniczym wg specyfikacji SIWZ,
2. Zamawiający dopuszcza możliwość składania ofert częściowych na poszczególne zadania, określone
poniżej. Każda oferta może obejmować jedno, kilka albo wszystkie zadania. Ponadto, każda oferta
winna obejmować cały zakres rzeczowy i ilościowy danego zadania. Ilość zadań 4.
3. Zamawiający zastrzega sobie prawo do swobodnego wyboru poszczególnych krążników
zamówionych w ramach umowy w ramach danego zadania, przy czym minimalna wartość krążników
zamawianych w ramach umowy nie może być niższa, niż 30% maksymalnej wartości umowy z
wybranym wykonawcą lub wykonawcami podanej przez Zamawiającego w dniu otwarcia ofert.
(dotyczy zadań 1-3)
4. Podany zakres ilościowy przedmiotu zamówienia w ramach poszczególnych zadań jest zakresem
szacunkowym, określonym przez Zamawiającego z należytą starannością, jednak z uwagi na
charakter prowadzonej działalności Zamawiający nie zapewnia realizacji zamówienia w pełnym
zakresie. Ilości wynikające z rzeczywistych potrzeb Zamawiającego zostaną określone w
zamówieniach okresowych (dotyczy zadań 1-3)
Zadanie 1 - Dostawa loco magazyny Zamawiającego krążników dla ciężkich warunków pracy w
otoczeniu o dużym zapyleniu i prędkości taśmy minimum 3,15 m/s w strefach zagrożonych
wybuchem metanu i pyłu węglowego
1. Specyfikacja:
1.1. krążnik stalowy gładki wzmocniony Ø133x465x14xØ20 mm, piasty odlewane (żeliwne) lub kute,
łożyska 6305,
1.2. krążnik stalowy gładki wzmocniony Ø133x670x14xØ20 mm, piasty odlewane (żeliwne) lub kute,
łożyska 6305,
1.3. krążnik stalowy gładki wzmocniony Ø133x530x14xØ20 mm, piasty odlewane (żeliwne) lub kute,
1.4. krążnik stalowy gładki wzmocniony Ø133x750x14xØ20 mm, piasty odlewane (żeliwne) lub kute,
1.5. krążnik odciskowy ∅133x1150x14, piasty odlewane (żeliwne) lub kute
1.6. krążnik odciskowy ∅133x1400x14, piasty odlewane (żeliwne) lub kute,
1.7. krążnik odciskowy ∅133x1050x22, piasty odlewane (żeliwne) lub kute,
1.8. krążnik odciskowy ∅133x1150x22 Lc 1260 piasty odlewane (żeliwne) lub kute,
1.9. krążnik odciskowy ∅133x1150x22 Lc 1310, piasty odlewane (żeliwne) lub kute,
1.10. krążnik odciskowy ∅133x1400x22 Lc 1450, piasty odlewane (żeliwne) lub kute
1.11. krążnik pierścieniowy Ø 133x465x14 x Ø20 mm,
1.12. krążnik pierścieniowy Ø 133x530x14 x Ø20 mm
1.13. krążnik pierścieniowy Ø 159x600x18 x Ø25 mm.
2. Łączna szacunkowa ilość 23 500 szt.
3. Wymagania techniczne:
3.1. łożyska nie zakryte produkcji: SKF, FŁT Kraśnik, NSK Iskra Kielce, FAG, (w klasie wykonania PO
z luzem C3 lub C4),
3.2 cechy konstrukcyjne krążników stalowych gładkich wzmocnionych:
- klasa dokładności wyważenia G 16,
- płaszcz krążnika wykonany z rury o grubości płaszcza minimum 4,0 mm,
- konstrukcja krążników (poz. 1.1 i 1.2 specyfikacji) powinna umożliwiać wymianę zużytych łożysk i
uszczelnień poza zakładem wytwórcy,
3.3 łożyska zabezpieczone od strony zewnętrznej co najmniej dwustopniowym systemem elementów
uszczelniających lub równoważnym, a od strony wewnętrznej uszczelnieniem chroniącym przed utratą
smaru,
3.4 komory łożyskowe i komory uszczelnienia wypełnione smarem na bazie litu,
3.5 komory uszczelnienia i puste przestrzenie uszczelnienia wypełnione smarem w 100% objętości,
3.6 płaszcz stalowy i piasta krążnika zabezpieczone powłoką antykorozyjną gwarantującą skuteczną
ochronę przed korozją w warunkach składowania na zewnątrz przez okres 1 roku,
3.7 krążniki muszą być fabrycznie nowe i oznaczone na piastach (pierścieniowe oznaczone na części
metalowej) w sposób trwały i widoczny, cechą producenta i datą produkcji (miesiąc/rok),
4.
5.
6.
7.
8.
9.
3.8 sposób dostawy: w paczkach, foliowane na paletach, zaopatrzone w wywieszkę zawierającą: dane
producenta, oznaczenie wyrobu oraz ilość asortymentu,
3.9 krążniki muszą odpowiadać następującym aktom prawnym:
- produkcja i badanie zgodnie z normą PN 91/M-46606 „Przenośniki taśmowe – Krążniki”,
- Ustawy z dn. 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów,
- wyrób spełnia postanowienia Ustawy z dnia 4 lutego 1994 r. ,,Prawo Geologiczne i górnicze” (Dz.U. z
2005 r. Nr 228 poz.1947) wraz z późniejszymi zmianami oraz wymagania zawarte w aktach
wykonawczych wydanych z delegacji tej ustawy.
Dostawa na podstawie zamówień okresowych, oczekiwany termin realizacji każdorazowego zamówienia
okresowego: do 21 dni od otrzymania zamówienia.
Wymagany okres gwarancji jakości: minimum 24 miesięcy od daty dostawy.
Okres dostaw 12 miesięcy od dnia zawarcia umowy.
Dostawca (producent) powinien posiadać wdrożony i stosowany system kontroli jakości zapewniający
stały poziom jakości wyrobów.
W celu potwierdzenia, że oferowane krążniki spełniają żądane właściwości i wymagania SIWZ oferta
powinna zawierać:
8.1 Dokumentację techniczno-ruchową oferowanych krążników wraz z instrukcją montażu, użytkowania,
warunkami regeneracji, sposób oznaczania na wyrobie.
8.2 Deklarację zgodności potwierdzającą, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
8.3 Oświadczenie odnośnie gwarancji.
8.4 Protokół z badania krążników w jednostce upoważnionej określonej w załączniku nr 3
Rozporządzenia Rady Ministrów z dn. 30.04.2004 r. Dz.U.04.99.1003 z typoszeregu;
- stalowe gładkie z piastą żeliwną/stalową kutą: Ø133xL, Ø159xL,
- pierścieniowe: Ø 133xL, Ø 159xL,
w zakresie zgodności z wymaganiami technicznymi i obejmujący:
a) sprawdzenie wyglądu zewnętrznego,
b) sprawdzenie cechowania krążnika,
c) sprawdzenie wymiarów głównych,
e) sprawdzenie bicia promieniowego płaszcza,
f) sprawdzenie oporów obracania statycznych i dynamicznych,
g) badanie wyważenia oferowanych krążników dla całego zakresu wymienionego w specyfikacji (ust. 1
punkt 1 do 13),
h) analiza atestów lub świadectw odbioru materiałów użytych do produkcji krążników
8.5 Wzory dokumentów dostarczanych wraz z dostawą, takich jak: deklaracja zgodności, świadectwo
jakości, itp.
Dokumenty wymagane wraz z dostawą:
9.1 Dokumentacja techniczno-ruchowa oferowanych krążników z instrukcją montażu i użytkowania przy pierwszej dostawie;
9.2 Deklaracja zgodności potwierdzająca, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
9.3 Świadectwo jakości i protokoły z badania bicia promieniowego, wyważenia.
Zadanie 2 - Dostawa loco magazyn Zamawiającego krążników dla ciężkich warunków pracy w
strefach zagrożonych wybuchem metanu i pyłu węglowego
1. Specyfikacja:
1.1. krążnik stalowy gładki Ø108x380x14 mm, piasty spawane lub zatłaczane, łożyska 6204,
1.2. krążnik stalowy gładki Ø108x530x14 mm, piasty spawane lub zatłaczane, łożyska 6204,
1.3. krążnik pierścieniowy Ø108x380x14 mm
2. Łączna szacunkowa ilość 41 200 szt.
3. Wymagania techniczne:
3.1. łożyska nie zakryte produkcji: SKF, FŁT Kraśnik, NSK Iskra Kielce, FAG, (w klasie wykonania PO
z luzem C3 lub C4),
3.2 cechy konstrukcyjne krążników stalowych gładkich:
- klasa dokładności wyważenia G 40 lub wyższa ,
III.
4.
5.
6.
7.
8.
9.
- płaszcz krążnika wykonany z rury o grubości płaszcza minimum 4,0 mm,
- konstrukcja krążników (poz. 1.1 i 1.2 specyfikacji) powinna umożliwiać łatwą wymianę zużytych
łożysk i uszczelnień poza zakładem wytwórcy,
3.3 łożyska zabezpieczone od strony zewnętrznej co najmniej dwustopniowym systemem elementów
uszczelniających lub równoważnym, a od strony wewnętrznej uszczelnieniem chroniącym przed utratą
smaru,
3.4 komory łożyskowe i komory uszczelnienia wypełnione smarem na bazie litu,
3.5 płaszcz i piasta krążnika zabezpieczone powłoką antykorozyjną gwarantującą skuteczną ochronę
przed korozją w warunkach składowania na zewnątrz przez okres 1 roku,
3.6 krążniki muszą być fabrycznie nowe i oznaczone na piastach w sposób trwały i widoczny, cechą
producenta i datą produkcji (miesiąc/rok),
3.7 sposób dostawy: w paczkach, foliowane na paletach, zaopatrzone w wywieszkę zawierającą: dane
producenta, oznaczenie wyrobu oraz ilość asortymentu,
3.8 krążniki muszą odpowiadać następującym aktom prawnym:
- produkcja i badanie zgodnie z normą PN 91/M-46606 „Przenośniki taśmowe – Krążniki”,
- Ustawy z dn. 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów,
- wyrób spełnia postanowienia Ustawy z dnia 4 lutego 1994 r. ,,Prawo Geologiczne i górnicze” (Dz.U. z
2005 r. Nr 228 poz.1947) wraz z późniejszymi zmianami oraz wymagania zawarte w aktach
wykonawczych wydanych z delegacji tej ustawy.
Dostawa na podstawie zamówień okresowych, oczekiwany termin realizacji każdorazowego zamówienia
okresowego: do 21 dni od otrzymania zamówienia.
Okres dostaw 12 miesięcy od dnia zawarcia umowy.
Wymagany okres gwarancji jakości minimum 18 miesięcy od daty dostawy.
Dostawca (producent) powinien posiadać wdrożony i stosowany system kontroli jakości zapewniający
stały poziom jakości wyrobów.
W celu potwierdzenia, że oferowane krążniki spełniają żądane właściwości i wymagania SIWZ oferta
powinna zawierać:
8.1 Dokumentację techniczno-ruchową oferowanych krążników wraz z instrukcją montażu, użytkowania,
warunkami regeneracji, sposób oznaczania na wyrobie.
8.2 Deklarację zgodności potwierdzającą, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
8.3 Oświadczenie odnośnie gwarancji.
8.4 Protokół z badania krążników w jednostce upoważnionej określonej w załączniku nr 3
Rozporządzenia Rady Ministrów z dn. 30.04.2004 r. Dz.U.04.99.1003 wg typoszeregu;
- stalowe gładkie i pierścieniowe o średnicy: Ø 108 w zakresie zgodności z wymaganiami technicznymi i
obejmujący:
a) sprawdzenie wyglądu zewnętrznego,
b) sprawdzenie cechowania krążnika,
c) sprawdzenie wymiarów głównych,
e) sprawdzenie bicia promieniowego płaszcza,
f) sprawdzenie oporów obracania statycznych i dynamicznych,
g) badanie wyważenia oferowanych krążników dla całego zakresu wymienionego w specyfikacji,
h) analiza atestów lub świadectw odbioru materiałów użytych do produkcji krążników
8.5 Wzory dokumentów dostarczanych wraz z dostawą, takich jak: deklaracja zgodności, świadectwo
jakości, itp.
Dokumenty wymagane wraz z dostawą:
9.1 Dokumentacja techniczno-ruchowa oferowanych krążników z instrukcją montażu i użytkowania przy pierwszej dostawie;
9.2 Deklaracja zgodności potwierdzająca, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
9.3 Świadectwo jakości.
Zadanie 3 - Dostawa loco magazyn Zamawiającego krążników do przenośników taśmowych o
wymiarach niestandardowych do stosowania w strefach zagrożonych wybuchem pyłu
węglowego
1. Specyfikacja:
IV.
Lp.
Nazwa krążnika
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Gg 380 x 133 x 14 mm, wykonanie zwykłe
Gg 465 x 108 x 14 mm zwykłe
Gg 465 x 159 x 22 mm wzmocniony
Gg 530 x 133 x 14 mm zwykłe
Gg 600 x 133 x 14 mm zwykłe
Gd 670 x 108 x 14 mm zwykłe
Gd 750 x 133 x 14 mm zwykłe
Gd 950 x 133 x 14 mm wzmocniony
Gd 1150 x 133 x 14 mm zwykłe
Gd 1400 x 133 x 14 mm zwykłe
Gd 1600 x 133 x 14 mm zwykłe
Gd 1800 x 133 x 14 mm zwykłe
Tg 380 x 159 x 22 zwykłe
Td 600 x 133 x 14 mm zwykłe
Td 1150 x 133 x 14 mm zwykłe
Td 1400 x 133 x 14 mm zwykłe
Td 1600 x 133 x 14 mm zwykłe
Tg 530 x 108 x 14 mm zwykłe
Gd 950 x 159 x 22 mm, krążnik wzmocniony z geometr. biciem promieniowym płaszcza do 0,2
19 mm
Gg 465 x 159 x 22 mm, krążnik wzmocniony z geometr. biciem promieniowym płaszcza do 0,2
20 mm
Gg 600 x 133 x 14 mm, krążnik wzmocniony z geometr. biciem promieniowym płaszcza do
21 0,2 mm
RAZEM
Oznaczenia: G-gładki, T-tarczowy, g-górny, d-dolny
Ilość
[szt.]
360
70
300
500
900
30
300
10
30
40
30
40
200
100
200
320
80
200
20
30
30
3790
2. Łączna szacunkowa ilość: 3790 szt.
3. Wymagania techniczne:
3.1. łożyska nie zakryte produkcji: SKF, FŁT Kraśnik, NSK Iskra Kielce, FAG, (w klasie wykonania PO
z luzem C3 lub C4),
3.2 łożyska zabezpieczone od strony zewnętrznej dwustopniowym systemem elementów uszczelniających
lub równoważnym, a od strony wewnętrznej uszczelnieniem chroniącym przed utratą smaru,
3.3 zakres pracy: w temperaturze -30ºC do +60ºC,
3.4 komory łożyskowe i komory uszczelnienia wypełnione smarem na bazie litu,
3.5 płaszcz i piasta krążnika zabezpieczone powłoką antykorozyjną gwarantującą skuteczną ochronę
przed korozją w warunkach składowania na zewnątrz przez okres 1 roku,
3.6 krążniki muszą być fabrycznie nowe i oznaczone na piastach w sposób trwały i widoczny, cechą
producenta i datą produkcji (miesiąc/rok),
3.7 sposób dostawy: w paczkach opiętych taśmą i zabezpieczonych przed czynnikami zewnętrznymi
(woda, śnieg, kurz), zaopatrzone w wywieszkę zawierającą: dane producenta, oznaczenie wyrobu oraz
ilość asortymentu,
3.8 krążniki muszą odpowiadać następującym aktom prawnym:
- produkcja i badanie zgodnie z normą PN 91/M-46606 „Przenośniki taśmowe – Krążniki”,
- Ustawy z dn. 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów,
- Ustawy z dnia 4 lutego 1994 r. ,,Prawo Geologiczne i górnicze” (Dz.U. z 2005 r. Nr 228 poz.1947) wraz
z późniejszymi zmianami oraz wymagania zawarte w aktach wykonawczych wydanych z delegacji tej
ustawy.
- Rozporządzenia Ministra Gospodarki z dnia 22.12.2005 r. (Dz.U. nr 263 poz.2203) w sprawie
,,Zasadniczych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w
przestrzeniach zagrożonych wybuchem”, a także Rozporządzenia Ministra Gospodarki z dnia 21
października 2008 r. (Dz.U.08.199.1228) w sprawie zasadniczych wymagań dla maszyn, wdrażającego
postanowienia dyrektywy 2006/42/WE, Rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej
z dnia 10.04.2003 r. (Dz.U. nr 91, poz.858) w sprawie ,,Zasadniczych wymagań dla maszyn i elementów
bezpieczeństwa”.
4. Dostawy na podstawie zamówień okresowych, oczekiwany termin realizacji każdorazowego zamówienia
okresowego: do 21 dni od otrzymania zamówienia.
5. Okres dostaw 12 miesięcy od dnia zawarcia umowy.
6. Wymagany okres gwarancji jakości minimum 18 miesięcy od daty dostawy.
7. Dostawca (producent) powinien posiadać wdrożony i stosowany system kontroli jakości zapewniający
stały poziom jakości wyrobów.
8. W celu potwierdzenia, że oferowane krążniki spełniają żądane właściwości i wymagania SIWZ oferta
powinna zawierać:
8.1 Dokumentację techniczno-ruchową oferowanych krążników wraz z instrukcją montażu, użytkowania,
warunkami regeneracji, sposób oznaczania na wyrobie.
8.2 Deklarację zgodności potwierdzającą, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
8.3 Oświadczenie odnośnie gwarancji.
8.4 Protokół z badania krążników w jednostce upoważnionej określonej w załączniku nr 3
Rozporządzenia Rady Ministrów z dn. 30.04.2004 r. Dz.U.04.99.1003 wg typoszeregu;
- stalowe gładkie i tarczowe w zakresie zgodności z wymaganiami technicznymi i obejmujący:
a) sprawdzenie wyglądu zewnętrznego,
b) sprawdzenie cechowania krążnika,
c) sprawdzenie wymiarów głównych,
e) sprawdzenie bicia promieniowego płaszcza,
f) sprawdzenie oporów obracania statycznych i dynamicznych,
g) badanie wyważenia oferowanych krążników dla całego zakresu wymienionego w specyfikacji,
h) analiza atestów lub świadectw odbioru materiałów użytych do produkcji krążników
8.5 Karta charakterystyki zastosowanego smaru.
8.6 Wzory dokumentów dostarczanych wraz z dostawą, takich jak: deklaracja zgodności, świadectwo
jakości, itp.
9. Dokumenty wymagane wraz z dostawą:
9.1 Dokumentacja techniczno-ruchowa oferowanych krążników z instrukcją montażu i użytkowania przy pierwszej dostawie;
9.2 Deklaracja zgodności potwierdzająca, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
9.3 Świadectwo jakości, dla poz. 19,20,21 w specyfikacji wyniki badania bicia promieniowego.
V. Zadanie 4 - Dostawa loco magazyny Zamawiającego krążników w wersji wzmocnionej o wydłużonym
okresie trwałości do stosowania w otoczeniu o dużym zapyleniu w strefach zagrożonych wybuchem
metanu i pyłu węglowego
1. Specyfikacja :
1.1 krążnik stalowy gładki Ø152x600x4,5x22xØ30 mm – 2000 szt.,
1.2 krążnik stalowy gładki Ø152x750x4,5x22xØ30 mm – 100 szt.,
1.3 krążnik stalowy gładki Ø159x600x4,5x18xØ25 mm – 1400 szt.,
1.4 krążnik stalowy gładki Ø159x900x4,5x18xØ25 mm – 600 szt.,
łącznie 4100 szt.
2. Wymagania techniczne:
2.1 łożyska produkcji: SKF, FŁT Kraśnik, NSK Iskra Kielce, FAG, AKT, materiał - ŁH15 (100Cr6),
koszyk – poliamid wzmocniony włóknem szklanym,
2.2 płaszcz krążnika wykonany z rur, walcowanych na wymiar wg Normy PN EN 10305-3 Rury stalowe
precyzyjne kalibrowane ze stali E235, minimalna grubość płaszcza krążnika 4,5 mm,
2.3 uszczelnienia minimum 4 częściowe z 3 komorami na smar, całkowicie szczelne przed działaniem
wody i pyłu, wyposażone w zintegrowany pierścień V,
2.4 komory uszczelnienia i puste przestrzenie uszczelnienia wypełnione smarem na bazie litu w 100%
objętości,
2.5 piasty odlewane z żeliwa szarego lub kute z materiału C15,
2.6 bicie promieniowe i wyważenie:
- maksymalna odchyłka bicia promieniowego krążnika zmontowanego 0,7 mm,
(pomiar bicia promieniowego należy wykonać w następujących 3 punktach: na wysokości
środków łożysk oraz w środku płaszcza krążnika),
- klasa wyważenia G16 wg ISO 1940,
2.7 opory ruchu krążnika zmierzone po jego rozruchu do prędkości 650 obr./min, przy obciążeniu 250N,
nie mogą przekraczać 3N
2.8 szczelność: różnica masy krążnika przed i po badaniu szczelności nie większa niż 0,5 % masy
krążnika przed badaniem
2.9 zabezpieczenie antykorozyjne: wszystkie powierzchnie zewnętrzne krążnika zabezpieczone powłoką
antykorozyjną gwarantującą skuteczną ochronę przed korozją w warunkach składowania na zewnątrz
przez okres 1 roku,
2.10 oznakowanie: krążniki muszą być fabrycznie nowe i oznaczone na piastach w sposób trwały i
widoczny, litera lub kod producenta, kwartał dostawy, rok dostawy, np.: X 2 14 (producent: X,
kwartał dostawy: 2, rok dostawy: 2014),
2.11sposób dostawy: w paczkach, na paletach, zaopatrzone w wywieszkę zawierającą: dane producenta,
oznaczenie wyrobu oraz ilość asortymentu,
3. Krążniki muszą odpowiadać następującym aktom prawnym:
- Ustawy z dn. 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów,
- Ustawy z dnia 4 lutego 1994 r. ,,Prawo Geologiczne i górnicze” (Dz.U. z 2005 r. Nr 228 poz.1947) wraz
z późniejszymi zmianami oraz wymagania zawarte w aktach wykonawczych wydanych z delegacji tej
ustawy.
4. Dostawa do 13 tygodni od otrzymania zamówienia w nie więcej niż 2 częsciach.
5. Okres dostawy: do 15 tygodni od zawarcia umowy.
6. Wymagany okres gwarancji jakości minimum 60 miesięcy od daty produkcji, przy czym jako początek
okresu gwarancyjnego przyjmuje się koniec danego kwartału produkcji krążnika.
7. Dostawca (producent) powinien posiadać wdrożony i stosowany system kontroli jakości zapewniający
stały poziom jakości wyrobów.
8. W celu potwierdzenia, że oferowane krążniki spełniają żądane właściwości i wymagania SIWZ oferta
powinna zawierać:
8.1 Dokumentację techniczno-ruchową oferowanych krążników wraz z instrukcją montażu, użytkowania,
warunkami regeneracji, sposób oznaczania na wyrobie.
8.2 Deklarację zgodności potwierdzającą, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa.
8.3 Oświadczenie odnośnie gwarancji.
8.4 Protokół z badania krążników w jednostce upoważnionej określonej w załączniku nr 3
Rozporządzenia Rady Ministrów z dn. 30.04.2004 r. Dz.U.04.99.1003 krążników wymienionych w
specyfikacji w zakresie zgodności z wymaganiami technicznymi i obejmujący:
a) sprawdzenie wyglądu zewnętrznego,
b) sprawdzenie cechowania krążnika,
c) sprawdzenie wymiarów głównych,
e) sprawdzenie bicia promieniowego płaszcza,
f) sprawdzenie oporów obracania statycznych i dynamicznych,
g) badanie wyważenia oferowanych krążników dla całego zakresu wymienionego w specyfikacji,
h) analiza atestów lub świadectw odbioru materiałów użytych do produkcji krążników.
8.5 Wzory dokumentów dostarczanych wraz z dostawą, takich jak: deklaracja zgodności, świadectwo
jakości, itp.
9. Dokumenty wymagane wraz z dostawą:
9.1 Dokumentacja techniczno-ruchowa oferowanych krążników z instrukcją montażu i użytkowania przy pierwszej dostawie;
9.2 Deklaracja zgodności potwierdzająca, że dany wyrób spełnia wymagania odpowiednich norm lub
innych przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w
zakładach górniczych oraz wymagania bezpieczeństwa zgodnie z dyrektywą 94/9/EG
9.3 Świadectwo jakości,
9.4 Atest lub świadectwo odbioru rur kalibrowanych.
9.5 Zaświadczenie wytwórcy o wynikach badań: badanie bicia promieniowego, wyważenia,
przemieszczenia osiowego, oporów ruchu, szczelności.
VI.
Informacji technicznych udzielają:
Zadanie 1, Zadanie 2, Zadanie 4: Jeremiusz Dziedzicki – tel. 81 462 5244.
Zadanie 3: Krzysztof Kolada – tel. 81 462 55 76.
