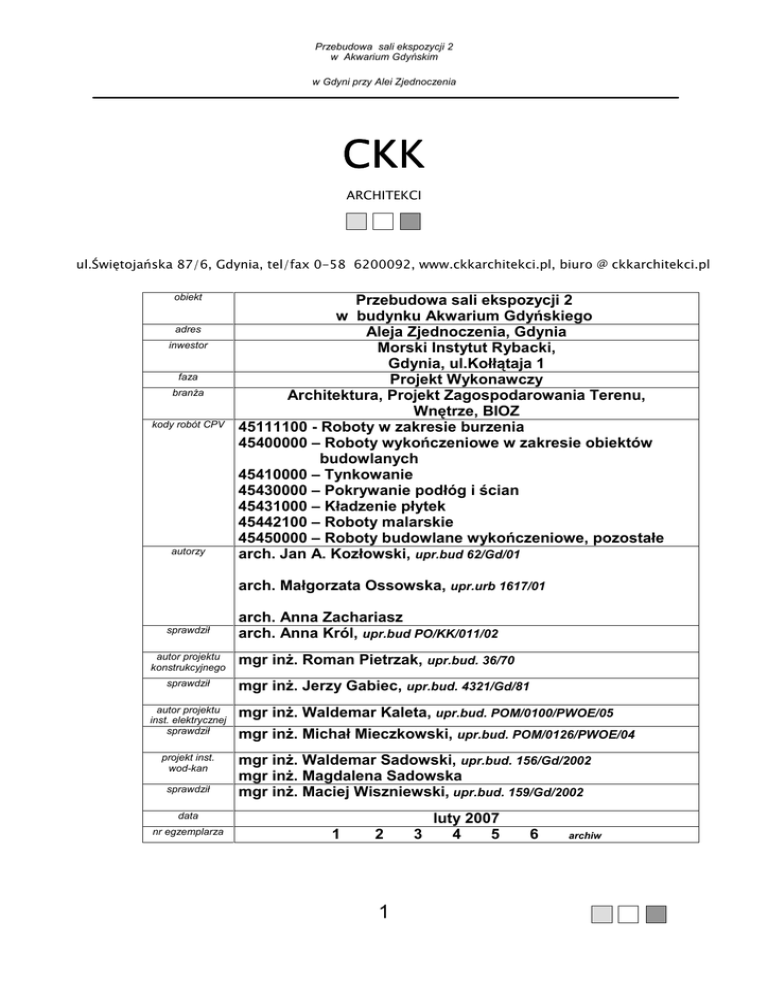

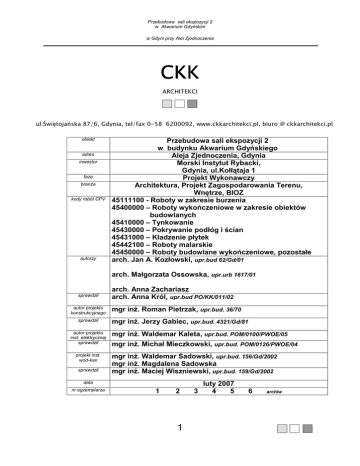

Przebudowa sali ekspozycji 2
w Akwarium Gdyńskim
w Gdyni przy Alei Zjednoczenia
CKK
ARCHITEKCI
ul.Świętojańska 87/6, Gdynia, tel/fax 0-58 6200092, www.ckkarchitekci.pl, biuro @ ckkarchitekci.pl
obiekt
adres
inwestor
faza
branŜa
kody robót CPV
autorzy
Przebudowa sali ekspozycji 2
w budynku Akwarium Gdyńskiego
Aleja Zjednoczenia, Gdynia
Morski Instytut Rybacki,
Gdynia, ul.Kołłątaja 1
Projekt Wykonawczy
Architektura, Projekt Zagospodarowania Terenu,
Wnętrze, BIOZ
45111100 - Roboty w zakresie burzenia
45400000 – Roboty wykończeniowe w zakresie obiektów
budowlanych
45410000 – Tynkowanie
45430000 – Pokrywanie podłóg i ścian
45431000 – Kładzenie płytek
45442100 – Roboty malarskie
45450000 – Roboty budowlane wykończeniowe, pozostałe
arch. Jan A. Kozłowski, upr.bud 62/Gd/01
arch. Małgorzata Ossowska, upr.urb 1617/01
sprawdził
autor projektu
konstrukcyjnego
sprawdził
autor projektu
inst. elektrycznej
sprawdził
projekt inst.
wod-kan
sprawdził
arch. Anna Zachariasz
arch. Anna Król, upr.bud PO/KK/011/02
mgr inŜ. Roman Pietrzak, upr.bud. 36/70
mgr inŜ. Jerzy Gabiec, upr.bud. 4321/Gd/81
mgr inŜ. Waldemar Kaleta, upr.bud. POM/0100/PWOE/05
mgr inŜ. Michał Mieczkowski, upr.bud. POM/0126/PWOE/04
mgr inŜ. Waldemar Sadowski, upr.bud. 156/Gd/2002
mgr inŜ. Magdalena Sadowska
mgr inŜ. Maciej Wiszniewski, upr.bud. 159/Gd/2002
data
nr egzemplarza
1
2
1
3
luty 2007
4
5
6
archiw
Przebudowa sali ekspozycji 2
w Akwarium Gdyńskim
w Gdyni przy Alei Zjednoczenia
SPIS TREŚCI
I. OPIS TECHNICZNY ARCHITEKTONICZNY .......................................................... 4
1. DANE OGÓLNE ................................................................................................ 5
2. PODSTAWY FORMALNE OPRACOWANIA I MATERIAŁY WEJŚCIOWE ..... 5
3. DANE LICZBOWE............................................................................................. 6
3.1 Dane charakteryzujące pomieszczenie ...................................................6
4. ZAŁOśENIA PROJEKTOWE………………………………………………………...6
4.1 Uwagi porządkujące dokumentację i zakres dokumentacji....................................6
4.2 Zakres dokumentacji..............................................................................................6
5. OPIS ZAGOSPODAROWANIA TERENU .......................................................... 6
5.1. Opis stanu istniejącego.........................................................................................6
5.2. Opis stanu projektowanego ..................................................................................7
5.3. Zagospodarowanie terenu ....................................................................................7
5.4. Nasłonecznienie ...................................................................................................7
6. OPIS ELEMENTÓW BUDYNKU..........................................................................7
6.1. Opis stanu istniejącego.........................................................................................7
6.2. Opis stanu projektowanego ..................................................................................7
6.3. ściany, słupy .........................................................................................................8
6.4. stropy....................................................................................................................8
6.5. ściany działowe ....................................................................................................8
6.6. izolacje .................................................................................................................8
6.7. tynki i okładziny ....................................................................................................8
6.8. malowanie ............................................................................................................8
6.9. obróbki..................................................................................................................8
6.10. posadzki .............................................................................................................8
6.11. stolarka ...............................................................................................................8
6.12. oświetlenie..........................................................................................................9
II. INFORMACJA DOTYCZĄCA ..................................................................................
BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ).......................................... 10
1. Zakres robót ..........................................................................................................11
2. Wykaz istniejących obiektów budowlanych ...........................................................11
3. Przewidywane zagroŜenia .....................................................................................11
4. Sposoby instruktaŜu pracowników.........................................................................11
5. Wskazanie środków zapobiegawczych..................................................................12
2
III. RYSUNKI ARCHITEKTONICZNE
1.
2.
3.
4.
5.
6.
PROJEKT ZAGOSPODAROWANIA TERENU
INWENTARYZACJA PARTERU
INWENTARYZACJA ELEWACJI PÓŁNOCNEJ
RZUT
PRZEKRÓJ A-A
ZESTAWIENIE STOLARKI DRZWIOWEJ I WITRYN
2
1:500
1:100
1:100
1:50
1:50
1:100
Przebudowa sali ekspozycji 2
w Akwarium Gdyńskim
w Gdyni przy Alei Zjednoczenia
IV.
V.
INSTALACJE SANITARNE
( w zakresie ograniczonym do pom. sali ekspozycji 2)
1. Część opisowa
2. Część rysunkowa
3. IS-1 RZUT PIWNICY 1:50
4. IS-2 RZUT PARTERU 1:50
5. IS-3 SCHEMAT PODŁĄCZENIA KANALIZACJI SANITARNEJ
CZĘŚĆ KONSTRUKCYJNA
( w zakresie ograniczonym do pom. sali ekspozycji 2)
3
Przebudowa sali ekspozycji 2
w Akwarium Gdyńskim
w Gdyni przy Alei Zjednoczenia
OPIS TECHNICZNY ARCHITEKTONICZNY
4
Przebudowa sali ekspozycji 2, budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
1. DANE OGÓLNE
obiekt
Przebudowa sali ekspozycji 2
w budynku Akwarium Gdyńskiego
adres
Aleja Zjednoczenia 1, Gdynia
inwestor
faza
Morski Instytut Rybacki, Gdynia, ul.Kołłątaja 1
Projekt Wykonawczy
branŜa
Architektura, Projekt Zagospodarowania Terenu, Wnętrze,
Instalacje sanitarne, BIOZ
autorzy
arch. Jan A. Kozłowski, upr.bud 62/Gd/01
arch. Małgorzata Ossowska, upr.urb 1617/01
arch. Anna Zachariasz
sprawdził
data
arch. Anna Król, upr.bud PO/KK/011/02
Luty 2007
2. PODSTAWY FORMALNE OPRACOWANIA I MATERIAŁY WEJŚCIOWE
[1] - Umowa z inwestorem określająca zakres projektu
[2] - Przepisy i normy obowiązujące w budownictwie
[3] - Wizja w terenie i w obiekcie w dniu 15.12.2005r. i 5.01.2006r.
[4] – Ustalenia z zamawiającym dotyczące programu funkcjonalno-przestrzennego
obiektu
[5] - Ustalenia z zamawiającym dotyczące korzystania i sposobów podłączenia do
istniejących sieci i instalacji
[6] – rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim
powinny odpowiadać budynki i ich usytuowanie (Dz.U.02.75.690)
[7] – rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji
projektowej (Dz.U.03.120.1133)
[8] – ustawa prawo budowlane
[9] – Inwentaryzacja budynku wykonana przez arch.K. Stępińskiego w 2000r.
dostarczona przez Inwestora
[10] - rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji
projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz
programu funkcjonalno-uŜytkowego (Dz.U.04.202.2072)
inne materiały, warunki, opinie i uzgodnienia
5
Przebudowa sali ekspozycji 2, budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
3. DANE LICZBOWE
3.1 Dane charakteryzujące pomieszczenie
NiŜej wymienione dane odnoszą się do wskazanego do projektowania zakresu,
obejmując salę ekspozycji 2.
Wobec powyŜszego:
Powierzchnia netto: Pn=56,05m2
Powierzchnia uŜytkowa: PuŜ=56,05m2
Kubatura: K=174,3155m3
4. ZAŁOśENIA PROJEKTOWE
4.1 Uwagi porządkujące dokumentację i zakres dokumentacji
Ustala się, Ŝe zawartość dokumentacji jest adekwatna do dostarczonej przez
Inwestora inwentaryzacji [9] oraz stanu z dnia wykonywania wizji w terenie [3].
W zakres zleconej dokumentacji wchodzi:
• Projekt przebudowy, w tym wyburzenia ścian oraz posadzka
• Projekt konstrukcyjny wyburzenia otworu w istniejącej ścianie wewnętrznej
• Projekt instalacji sanitarnych dla sali ekspozycyjnej 2
4.2 Zakres dokumentacji
Zakres niniejszego opracowania w ograniczonym zakresie salę ekspozycyjną 2 na
parterze budynku Akwarium Gdyńskiego. W szczególności w zakres wchodzi
wykonanie otworu na witrynę, wykonanie instalacji wody uŜytkowej i trzech wpustów
podłogowych.
Ze względu na ograniczenie zakresu przez inwestora, niniejsza dokumentacja jest
częścią dokumentacji wykonanej w 2006 roku, która uzyskała pod koniec 2006r.
pozwolenie na budowę. Stąd w dokumentacji znalazło się wiele zapisów dotyczących
całości przebudowy.
5. OPIS ZAGOSPODAROWANIA TERENU
5.1. Opis stanu istniejącego
Budynek Akwarium Gdyńskiego znajduje się w Gdyni przy Alei Zjednoczenia 1.
Obiekt znajduje się na rozległym terenie reprezentacyjnym Gdyni, wśród terenów
spacerowych, jest otoczony tylko od strony zachodniej przez budynki Szkoły Morskiej
i budynki klubowe. Budynek znajduje się w centralnej części miejscowości Gdynia w
dzielnicy Śródmieście.
6
Przebudowa sali ekspozycji 2, budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
5.2. Opis stanu projektowanego
Budynek Akwarium posiada wszystkie niezbędne sieci i przyłącza i nie będzie
dodatkowo podłączony do Ŝadnej sieci.
Sala ekspozycji 2 jest zlokalizowana na parterze budynku, na prawo od północnego,
przebudowywanego hallu wejściowego. Nowa witryna umoŜliwia wgląd do sali z
hallu, a bezpośredni dostęp do niej, zapewniają trzy wejścia z korytarza
wewnętrznego.
Inne pomieszczenia nie znajdują się w zakresie niniejszego opracowania.
5.3. Zagospodarowanie terenu
Poziom posadzki parteru wynosi ppp= +3.59 m n.p.m.
Budynek zajmuje około 30% terenu projektowego i pozostanie bez zmian.
Na działce są istniejące miejsca gromadzenia odpadów stałych oraz parking, z
obsługą komunikacyjną dostępną od Alei Zjednoczenia.
Bilans miejsc postojowych – w chwili obecnej na terenie działki znajduje się 55miejsc
postojowych, a na terenie miejskim przed budynkiem miejsce na około 200-400
pojazdów obecnie uŜytkowanych przez odwiedzających.
5.4. Nasłonecznienie
W pomieszczeniu podlegającym przebudowie przeznaczonym na pobyt została
zapewniona przewidziana przepisami odpowiednia ilość światła słonecznego z
zastrzeŜeniem §5 p3 który stanowi, Ŝe nie uwaŜa się za przeznaczone na pobyt ludzi
pomieszczeń, w których jest prowadzona hodowla roślin lub zwierząt, niezaleŜnie od
czasu przebywania w nich osób zajmujących się obsługą oraz z zastrzeŜeniem
§ 58. 1. Dopuszcza się oświetlenie pomieszczenia przeznaczonego na pobyt ludzi
wyłącznie światłem sztucznym, jeŜeli oświetlenie dzienne nie jest konieczne lub
nie jest wskazane ze względów technologicznych.
6. OPIS ELEMENTÓW BUDYNKU
6.1. Opis stanu istniejącego
Zakres niniejszego opracowania obejmuje salę ekspozycji 2, na parterze Akwarium
Gdyńskiego.
6.2. Opis stanu projektowanego
Zakres niniejszego opracowania obejmuje salę ekspozycyjną 2 (macatornia) na
parterze budynku Akwarium Gdyńskiego. W zakresie prac budowlanych jest:
wyburzenie otworu w istniejącej ścianie, nowe witryna wewnętrzna, powiększenie
otworów drzwiowych oraz posadzka.
7
Przebudowa sali ekspozycji 2, budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
6.3. ściany, słupy
Istniejące ściany nośne budynku pozostawione bez zmian.
6.4. stropy
Stropy międzykondygnacyjne Ŝelbetowe istniejące.
6.5. ściany działowe
Wskazane na rysunkach ściany wewnętrzne do wyburzenia, pozostałe bez zmian.
6.6. izolacje
istniejące
6.7. tynki i okładziny
Brakujące fragmenty tynku na ścianach i stropach wypełnić tynkiem cementowowapiennym gr.1,5cm kat.III lub IVf według opisów powyŜej (m.in. po wyburzeniach
nowego otworu na witrynę).
6.8. malowanie
Ścianki działowe i ściany oraz stropy malować farbą akrylową Dekoral lub
równowaŜne 2-krotnie do uzyskania koloru zgodnie z poniŜszą tabelą.
Przed malowaniem istniejące oraz nowe powierzchnie ścian i sufitów przeznaczone
do malowania doprowadzić do IVf kategorii tynku poprzez szpachlowanie Cekolem
lub równowaŜne i wyrównywanie w celu doprowadzenia do poŜądanej gładkości
powierzchni.
6.9. obróbki
Obróbki istniejące
6.10. posadzki
Podczas wykonywania posadzek zachować jednakową wysokość poziomów
posadzek między sąsiednimi pomieszczeniami.
Istniejąca posadzka zostanie skuta wraz z warstwami pod posadzką do poziomu
odpowiadającemu zapotrzebowaniu tj. pod projektowaną warstwę klejową i płytki.
Przyjęto w hallu do zdjęcia ok.5cm
Posadzka z gresu Iris Naturgres Futura Grigio 40x40 oraz Iris Naturgres Ang. Listone
Futura Nero cięta z fugą 3mm Sopro FF450 lub równowaŜne Agrob Buchtal Metry
Grey 45x45 oraz Agrob Buchtal Metry Anthracite cięta.
6.11. stolarka
Po wyburzeniu istniejącej ścianki zamontować nową witrynę według zestawienia
witryn. W Sali ekspozycyjnej zamontować w nowych otworach po wyburzeniu
8
Przebudowa sali ekspozycji 2, budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
fragmentu ściany 1xdrzwi 2-skrzydłowe według zestawienia stolarki drzwiowej oraz
1xdrzwi 1-skrzydłowe.
Witryny według zestawienia witryn oraz parametrów opisanych poniŜej lub
równowaŜne:
- ramy aluminiowe systemu Ferrowic lub równowaŜne
- kolor ram wg RAL 5023
- szklenie szybą pojedyńczą bezbarwną EI60
- Współczynnik przenikania ciepła U witryn Optifloat zielony U=2,6=Uk 2,6
[W/(m2xK)]
Stolarka drzwiowa typowa według zestawienia stolarki oraz parametrów opisanych
poniŜej:
- drzwi –typy wg zestawienia stolarki drzwiowej
Wszystkie drzwi bez progów.
Wszystkie szyby wypełniać szkłem bezpiecznym klasy P4.
We wszystkich drzwiach wewnętrznych klamki metalowe – chrom typu Mercom typB
lub równowaŜne
W kaŜdych drzwiach zamek lub zamki w ilościach i rodzaju według potrzeb
inwestora.
9
Przebudowa sali ekspozycji 2, budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
CKK
ARCHITEKCI
ul.Świętojańska 87/6, Gdynia, tel/fax 0-58 6200092, www.ckkarchitekci.pl, biuro @ ckkarchitekci.pl
obiekt
Przebudowa sali ekspozycji 2
w budynku Akwarium Gdyńskiego
Aleja Zjednoczenia, Gdynia
Morski Instytut Rybacki,
Gdynia, ul.Kołłątaja 1
Projekt Wykonawczy
adres
inwestor
faza
branŜa
kody robót CVP
autorzy
architektury i pzt
II. INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ)
45111100 - Roboty w zakresie burzenia
45400000 – Roboty wykończeniowe w zakresie obiektów
budowlanych
45410000 – Tynkowanie
45430000 – Pokrywanie podłóg i ścian
45431000 – Kładzenie płytek
45442100 – Roboty malarskie
45450000 – Roboty budowlane wykończeniowe, pozostałe
arch. Jan A. Kozłowski
upr.bud 62/Gd/01
arch. Małgorzata Ossowska
upr.urb 1617/01
sprawdził
arch. Anna Zachariasz
arch. Anna Król
upr.bud PO/KK/011/02
data
luty 2007
10
Przebudowa sali ekspozycji 2 budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
1. Zakres robót
Zgodnie z zamierzeniem inwestora projektuje się przebudowę elementów hallu
wejściowego w Akwarium Gdyńskim.
Przewidywany zakres robót to:
Przygotowanie terenu do przebudowy w pomieszczeniu (oczyszczenie,
demontaŜ istniejących regałów i ekspozycji, ogrodzenie pomieszczenia,
zamontowanie tablic informacyjnych, odłączenie zasilania instalacji
elektrycznej, wodociągowej, sanitarnej itp. w części bezpośrednio zbliŜonej do
projektowanego pomieszczenia
Zdjęcie warstw posadzek i skucie ok.5cm warstw wyrównawczych i szlichty
cementowej
Wyburzenie otworu w istniejącej ścianie wewnętrznej
Tynkowanie, szpachlowanie i malowanie ścian
PołoŜenie nowych posadzek
Wykonanie instalacji wewnętrznych elektrycznej
.
2. Wykaz istniejących obiektów budowlanych
Pomieszczenia podlegające projektowaniu wnętrza znajduje się w istniejącym
budynku Akwarium Gdyńskiego.
3. Przewidywane zagroŜenia
Projektuje się wzniesienie zaprojektowanego wnętrza w budynku wystawienniczym.
Przewidywane zagroŜenia:
- Upadek materiału budowlanego lub mebli podczas demontaŜu lub wyburzeń
- Upadek pracowników z wysokości podczas prac przy demontaŜu lub
wyburzeniach
- Upadek pracowników z wysokości podczas prac przy montaŜu sufitów
podwieszanych, malowaniu lub przy robotach elektrycznych
- Upadek i zniszczenie mebli, zbiorników szklanych lub elementów stalowych
podczas wznoszenia wnętrza
- Złe lub niewłaściwe składowanie materiałów budowlanych do uŜycia lub mebli
do wbudowania
- PoŜar, awaria sprzętu budowlanego itp.
- Przebywanie osób postronnych niezwiązanych z przedsięwzięciem
budowlanym na terenie budowy
4. Sposoby instruktaŜu pracowników
Przed przystąpieniem do budowy naleŜy poinstruować pracowników na temat
zagroŜeń wynikających z budowy, zaznajomić ich z przewidywanymi zagroŜeniami
oraz ze sposobem ich zapobieganiu.
11
Przebudowa sali ekspozycji 2 budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
Przez cały okres zamierzenia budowlanego przed kaŜdym niebezpiecznym etapem
budowy (wznoszenie elementów budowlanych, wznoszenie wielkogabarytowych
elementów meblowych, prace na wysokościach) naleŜy przypominać robotnikom o
niebezpieczeństwach wynikających z robót, które będą wykonywać.
5. Wskazanie środków zapobiegawczych
Oznakowanie tymczasowej drogi ewakuacyjnej.
Zabezpieczenia sufitów podwieszanych podczas ich wznoszenia, itp.
Konsultacje z projektantem konstrukcji wszelkich niebezpiecznych robót
budowlanych
Posiadanie gaśnic podręcznych znajdujących się dobrze oznakowanym i
dostępnym miejscu na budowie.
Posiadanie przez robotników podstawowego sprzętu bhp jak kaski, ubiór
ochronny, rękawice itp.
Posiadanie przez kierownika budowy podstawowego sprzętu reanimacyjnego
ratującego Ŝycie : apteczka itp.
Ogrodzenie pomieszczenia
opracował:
arch. Jan Kozłowski
12
Przebudowa sali ekspozycji 2 budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
1. Oświadczenie o zgodności projektu z przepisami
2. Decyzja o warunkach zabudowy RAA-I-6180/7331/218/05/286/1/JM z dnia
10.01.2006
3. UpowaŜnienie inwestora
4. Decyzja o nadaniu uprawnień – Jan A. Kozłowski
5. Zaświadczenie o przynaleŜności do Izby Architektów – Jan A. Kozłowski
6. Decyzja o nadaniu uprawnień – Małgorzata Ossowska
7. Zaświadczenie o przynaleŜności do Izby Urbanistów - Małgorzata Ossowska
8. Decyzja o nadaniu uprawnień – Anna Król
9. Zaświadczenie o przynaleŜności do Izby Architektów – Anna Król
10. Decyzja o nadaniu uprawnień – Roman Pietrzak
11. Zaświadczenie o przynaleŜności do Izby InŜynierów – Roman Pietrzak
12. Decyzja o nadaniu uprawnień – Jerzy Gabiec
13. Zaświadczenie o przynaleŜności do Izby InŜynierów – Jerzy Gabiec
14. Decyzja o nadaniu uprawnień – Waldemar Kaleta
15. Zaświadczenie o przynaleŜności do Izby InŜynierów – Waldemar Kaleta
16. Decyzja o nadaniu uprawnień – Michał Mieczkowski
17. Zaświadczenie o przynaleŜności do Izby InŜynierów – Michał Mieczkowski
18. Decyzja o nadaniu uprawnień – Waldemar Sadowski
19. Zaświadczenie o przynaleŜności do Izby InŜynierów – Waldemar Sadowski
20. Decyzja o nadaniu uprawnień – Krzysztof Wiszniewski
13
Przebudowa sali ekspozycji 2 budynku Akwarium Gdyńskiego
w Gdyni przy Aleja Zjednoczenia
21. Zaświadczenie o przynaleŜności do Izby InŜynierów – Krzysztof Wiszniewski
22. Uzgodnienie projektu w zakresie b-hp
23. Uzgodnienie projektu pod względem ochrony p-poŜ
24. Uzgodnienie projektu w zakresie higienicznym i zdrowotnym
25. Uzgodnienie projektu – Wydział InŜynierii Ruchu UMG
26. Uzgodnienie projektu – Wydział Gospodarki Komunalnej UMG
27. Uzgodnienie projektu – Marynarka Wojenna
28. Uzgodnienie projektu – Urząd Morski
14
