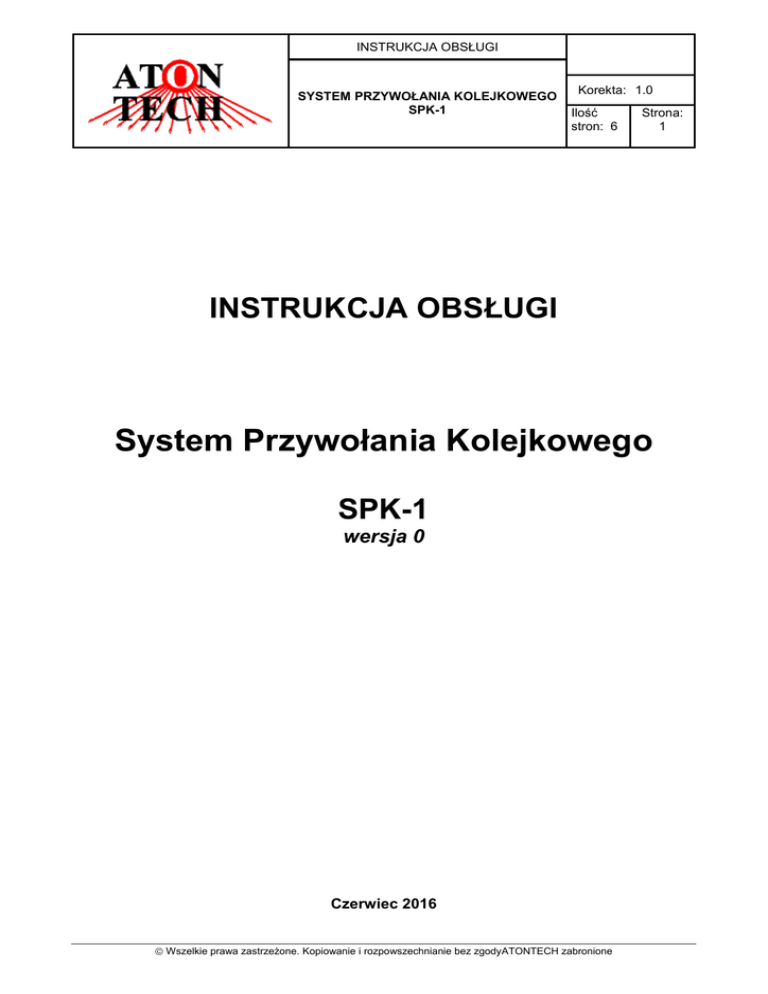

Instrukcja obsługi SPK-1

INSTRUKCJA OBSŁUGI
SYSTEM PRZYWOŁANIA KOLEJKOWEGO
SPK-1
Korekta: 1.0
Ilość
stron: 6
Strona:
1
INSTRUKCJA OBSŁUGI
System Przywołania Kolejkowego
SPK-1
wersja 0
Czerwiec 2016
Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgodyATONTECH zabronione
ATONTECH
INSTRUKCJA OBSŁUGI SPK-1
Korekta: 1.0
Strona 2
SPIS TREŚCI
1.
2.
3.
3.1
3.2
3.3
4.
WSTĘP .................................................................................................................................... 3
KONFIGURACJA SYSTEMU ................................................................................................... 3
PRACA Z SYSTEMEM ............................................................................................................. 4
Koncentrator .......................................................................................................................... 4
Wieżyczka sygnalizacyjna...................................................................................................... 4
Terminal przywoławczy .......................................................................................................... 5
HISTORIA DOKUMENTU......................................................................................................... 6
Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgody ATONTECH zabronione
ATONTECH
1.
INSTRUKCJA OBSŁUGI SPK-1
Korekta: 1.0
Strona 3
WSTĘP
Celem stosowania SystemuPrzywołania KolejkowegoSPK-1 jestuporządkowanie
oraz usprawnienie przepływu kolejki pasażerów do grupy kas biletowych poprzez
zorganizowanie jednej kolejki oraz akustyczne i wizualne sygnalizowanie
dostępności okienka kasowego dla kolejnego pasażera.
2.
KONFIGURACJA SYSTEMU
System w bieżącej wersji może obsłużyć do 4 okienek kasowych.
System składa się z następujących elementów:
Świetlnej wieżyczki sygnalizacyjnej dla każdej kasy,
Terminalu przywoławczego dla każdej kasy,
Jednego koncentratora,
Jednego sygnalizatora akustycznego,
Jednego zasilacza.
Wieżyczka sygnalizacyjna i
Terminal przywoławczy
Koncentrator
Sygnalizator akustyczny
Każde okienko kasowe wyposażone jest w wieżyczkę sygnalizacyjną oraz terminal
przywoławczy za pomocą którego kasjer realizuje sekwencje przywołania.
Wieżyczka sygnalizacyjna może emitować światło w kolorze czerwonym lub
zielonym. Koncentrator jest elementem, do którego podłączone są wszystkie
terminale przywoławcze oraz sygnalizator akustyczny.
Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgody ATONTECH zabronione
ATONTECH
3.
PRACA Z SYSTEMEM
3.1
Koncentrator
INSTRUKCJA OBSŁUGI SPK-1
Korekta: 1.0
Strona 4
Koncentrator jest elementem systemu spinającym całość, dlatego należy do niego
podłączyć (zgodnie z opisem na urządzeniu) terminale przywoławcze każdej z
kas (Kasa A – Kasa D) oraz sygnalizator akustyczny (Gong).
Na koncentratorze znajduje się główny wyłącznik zasilania systemu. Fakt
załączenia zasilania sygnalizowany jest na kontrolce LED (świeci – jest zasilanie,
nie świeci – brak zasilania). W trakcie normalnej eksploatacji systemu załączanie i
wyłączanie zasilania dla całego systemu jest jedyną funkcją koncentratora
dostępną dla użytkownika.
3.2
Wieżyczka sygnalizacyjna
Wieżyczka sygnalizacyjna jest elementem odpowiedzialnym za wizualne
informowanie o statusie kasy. Wieżyczka jest sterowana automatycznie z
terminalaprzywoławczego.
Wieżyczka realizuje następujące sekwencje sygnałowe:
Sygnał ciągły czerwony (kasa zamknięta),
Sygnał pulsujący zielony (przywołanie do okienka).
Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgody ATONTECH zabronione
ATONTECH
3.3
INSTRUKCJA OBSŁUGI SPK-1
Korekta: 1.0
Strona 5
Terminal przywoławczy
Terminal przywoławczy jest głównym elementem systemu współpracującym z
kasjerem. Przy jego pomocy kasjer steruje wieżyczką sygnalizacyjną oraz
sygnalizatorem akustycznym realizując sekwencje przywołania.
Terminal przywoławczy wyposażony jest w:
Kontrolną diodę LED koloru zielonego,
Mały dwupozycyjny przełącznik czerwony,
Duży jednopozycyjny przycisk grzybkowy w kolorze zielonym.
Zielona kontrolka LED oznacza:
Świeci – terminal zasilony i może być używany,
Nie świeci – brak zasilania, terminal nie będzie działał.
Przełącznik czerwony może znajdować się w pozycji „0” lub „1”:
Pozycja „0” – terminal w trybie pracy normalnej, można realizować
przywołania,
Pozycja „1” – terminal zablokowany, na wieżyczce sygnalizacyjnej
wyświetlony jest ciągły sygnał czerwony oznaczający, iż dane okienko
kasowe jest nieczynne. W tym trybie nie jest realizowane przywołanie
nawet gdy zostanie przyciśnięty przycisk przywołania.
Zielony przycisk grzybkowy (przycisk przywołania) – służy do aktywacji sekwencji
przywołania. Sekwencja przywołania składa się z dwóch równoległych procesów:
Sygnału akustycznego,
Sygnału świetlnego na wieżyczce sygnalizacyjnej w postaci zielonego
światła migowego przez okres około 5 sekund.
Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgody ATONTECH zabronione
ATONTECH
4.
INSTRUKCJA OBSŁUGI SPK-1
Korekta: 1.0
HISTORIA DOKUMENTU
POWÓD I ZAKRES KOREKTY
KOREKTA
DATA
AUTOR
1.0
2016-06-20
W.Konieczny
Utworzenie dokumentu
Dane adresowe:
ATONTECH Władysław Konieczny
ul. Zawiszy Czarnego 4/81
40-872 Katowice
e-mail: [email protected]
telefon: 660667179
– KONIEC –
Wszelkie prawa zastrzeżone. Kopiowanie i rozpowszechnianie bez zgody ATONTECH zabronione
Strona 6
