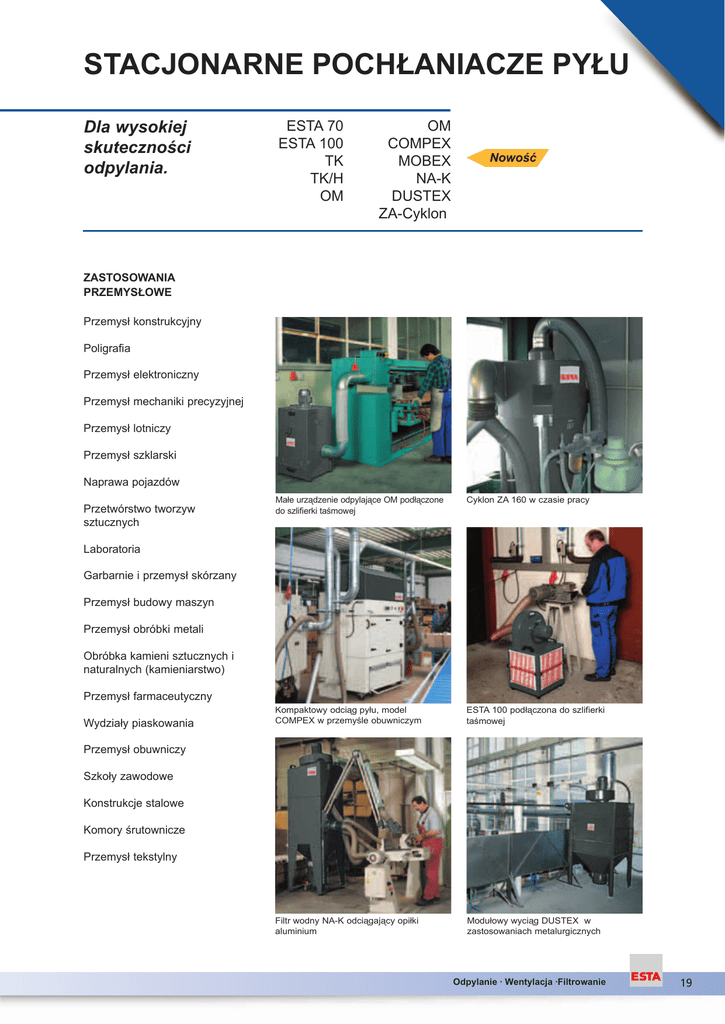

STACJONARNE POCHàANIACZE PYàU
Dla wysokiej
skutecznoĞci
odpylania.
ESTA 70
ESTA 100
TK
TK/H
OM
OM
COMPEX
MOBEX
NA-K
DUSTEX
ZA-Cyklon
NowoĞü
ZASTOSOWANIA
PRZEMYSàOWE
Przemysá konstrukcyjny
Poligrafia
Przemysá elektroniczny
Przemysá mechaniki precyzyjnej
Przemysá lotniczy
Przemysá szklarski
Naprawa pojazdów
Przetwórstwo tworzyw
sztucznych
Maáe urządzenie odpylające OM podáączone
do szlifierki taĞmowej
Cyklon ZA 160 w czasie pracy
Kompaktowy odciąg pyáu, model
COMPEX w przemyĞle obuwniczym
ESTA 100 podáączona do szlifierki
taĞmowej
Filtr wodny NA-K odciągający opiáki
aluminium
Moduáowy wyciąg DUSTEX w
zastosowaniach metalurgicznych
Laboratoria
Garbarnie i przemysá skórzany
Przemysá budowy maszyn
Przemysá obróbki metali
Obróbka kamieni sztucznych i
naturalnych (kamieniarstwo)
Przemysá farmaceutyczny
Wydziaáy piaskowania
Przemysá obuwniczy
Szkoáy zawodowe
Konstrukcje stalowe
Komory Ğrutownicze
Przemysá tekstylny
Odpylanie · Wentylacja ·Filtrowanie
19
STACJONARNE
POCHàANIACZE ESTA
– Wprowadzenie i
przeglą d produktów
Wprowadzenie
Przegląd produktów
Stacjonarne pocháaniacze zanieczyszczeĔ zostaáy specjalnie
przeznaczone do montaĪu przy
obrabiarkach bezpoĞrednio na
halach produkcyjnych. Stosowane
materiaáy filtrów pozwalają oczyĞciü
powietrze z prawie wszystkich
rodzajów pyáów i drobin.
Zanieczyszczenia są zaciągane
bezpoĞrednio z maszyny za
pomocą ssawek lub ramion
odciągowych.
Maáe modele pocháaniaczy
ESTA 70 i ESTA 100 są
przeznaczone do maáych
pomieszczeĔ. Urządzenia o
zwartej budowie przeznaczone są do zastosowaĔ
w miejscach z maáą iloĞcią
powstającego pyáu. Modele
serii TK i OM otwierają
program maáych pocháaniaczy.
Kompaktowe pocháaniacze serii
Compex zostaáy stworzone do
profesjonalnego czyszczenia powietrza z trudnych i szkodliwych pyáów.
Pocháaniacz podáączony do obrabiarki generującej zanieczyszczenia
moĪe byü uĪywany w pracy ciągáej.
Oczyszczenie dáugotrwaáych
wkáadów filtra odbywa siĊ automatycznie w systemie pulsacyjnym podczas pracy urządzenia.
Maáe urządzenie do zbierania pyáu OM-12
Filtr wodny (model NA-K)
stosuje siĊ przede wszystkim w
miejscach powstawania iskier lub
gdy pocháaniamy lepkie zanieczyszczenia. W tych urządzeniach
filtracja odbywa siĊ poprzez
mieszania pyáu z wodą gdzie
pozostaje jako osad w zbiorniku
pod urządzeniem.
Do pocháaniania wybuchowego
pyáy aluminium oferujemy wodne
jednostki filtrujące posiadające
specjalne certyfikaty TÜV.
Wysokiej trwaáoĞci szuflada na pyá
Modele serii DUSTEX są
pocháaniaczami zanieczyszczeĔ
o szerokim zastosowaniu i mogą
byü uĪywane do pocháaniania
pyáu bezpoĞrednio z kilku maszyn
za pomocą odpowiednich
systemów kanaáów. Moduáowa budowa jednostek Dustex pozwala
na dalszą rozbudowĊ systemu
pocháaniania.
Worki filtracyjne z baweány
(standard) z mechanicznym
urządzeniem wstrząsowym
20
Produkcja maáych urządzeĔ do
zbierania pyáu
àatwa obsáuga i konserwacja
Koszty uĪytkowania
Zarówno mini pocháaniacz zanieczyszczeĔ ESTA 70 oraz centralne
systemy pocháaniania DUSTEX
– wszystkie nasze urządzenia są
áatwe w obsáudze i utrzymaniu.
BĊdziesz mógá skoncentrowaü
siĊ na swojej pracy a nie na staáym
oczyszczaniu filtra.
Dáugotrwaáe podlegające
czyszczeniu wkáady filtra, idealnie
dopasowane metody czyszczenia
równieĪ w pracy ciągáej
minimalizują koszty przestojów,
ustawieĔ i wymiany wkáadów.
ProduktywnoĞü i efektywnoĞü
twojej pracy wzrasta wraz z
urządzeniami firmy ESTA.
Wiedza i jakoĞü
Wieloletnie doĞwiadczenie i
ciągáe badania nad rozwojem
naszych urządzeĔ filtrowentylacyjnych stanowią podstawĊ
rozwoju grupy odpylaczy
stacjonarnych.
Instalacja na miejscu.
ESTA zapewnia doradztwo w zaleĪnoĞci od potrzeb klienta począwszy
od konsultacji w zakresie instalacji urządzeĔ na miejscu.
Dokáadny projekt i póĨniejsza
sprawna jego realizacja są
podstawą dobrego funkcjonowania
systemów odpylania.
STACJONARNE
POCHàANIACZE PYàU
ESTA
21
Spójrzmy na Twoje korzyĞci
Mini pocháaniacze
ESTA 70 i ESTA 100
• Niskie koszty
eksploatacyjne
• Niskie koszty zakupu
• àatwoĞü obsáugi
• Maáe gabaryty
Opis produktu
Mini pocháaniacze ESTA 70 i
ESTA 100 przeznaczone są do
nieciągáej pracy w zastosowaniach
dla maáej iloĞci powstających
zanieczyszczeĔ. NajwiĊkszą
przewagą tych modeli
są maáe gabaryty. Jednostki te
mogą siĊ zmieĞciü pod stoáem
warsztatowym lub na póáce.
Modele do specjalnych
zastosowaĔ
• Wysoka efektywnoĞü
filtracyjna do bardzo
drobnych pyáów
• Silniki z trzystopniową regulacją
• Kolor na zamówienie
Mini urządzenia filtrujące
ESTA 100
ESTA 100 podáączona do szlifierki
taĞmowej
Dane Techniczne
Cechy:
Model
ESTA 70
ESTA 100
700
1.000
Maks. przepáyw powietrza
m3/h
ĝrednica otworu wlotowego
mm
70
100
Maks. podciĞnienie
Pa
1.000
1.000
NapiĊcie
V
400
400
kW
0,55
0,55
1/min
2.800
2.800
Wymiary (D/S/W)
mm
320 x 320
x 660
420 x 420
x 850
Waga
kg
25
35
11.071
11.101
Silnik
PrĊdkoĞü obrotowa
Nr Katalogowy
Zakres zastosowania:
- usuwanie zanieczyszczeĔ na
indywidualnych stanowiskach
pracy w przemyĞle
- wydziaáy szlifowania i polerowania
kamieni szlachetnych
- zakáady mechaniczne
- firmy obróbki metali
- zakáady remontowe
- firmy jubilerskie
Cechy specjalne:
- stacjonarne, kompaktowe z
moĪliwoĞcią przemieszczenia
wg. potrzeby
Dane zaleĪą od typu urządzenia.
22
Mini pocháaniacze
TK i TK-2.2
Opis produktu
ESTA modele TK i TK-2.2 są kompaktowymi filtrami do stosowania
w pracy nieciągáej. Tkanina filtra
czyĞci powietrze z pyáu i oczyszczone
wraca na stanowisko pracy. Kompaktowa budowa pozwala umieĞciü
pocháaniacz w niewielkiej przestrzeni
– pod stoáem warsztatowym lub na
póáce. Czyszczenie wkáadów filtra
odbywa siĊ rĊcznie.
StrząĞniĊty pyá zbierany jest
w szufladzie pod urządzeniem.
Po zakoĔczeniu procesu czyszczenia
wydajnoĞü filtra jest odnowiona i
pocháaniacz osiąga maksimum
efektywnoĞci.
Modele do specjalnych
zastosowaĔ
Mini urządzenie do zbierania pyáu
Mini urządzenie do zbierania pyáu podáączone do ostrzaáki
Dane Techniczne
Cechy:
Model
TK-4
TK-6
TK-2.2
m /h
300
600
300
mm
60
80
50
Maks. podciĞnienie
Pa
1.100
1.400
21.000
NapiĊcie
V
400
400
400
3
kW
0,55
0,55
2,2
PrĊdkoĞü silnika
Silnik
1/min
2.800
2.800
2.800
Wymiary (D/S/W)
mm
400 x 400
x 590
400 x 400
x 590
830 x 460
x 655
Caákowita gáĊbokoĞü
mm
600
600
900
Waga
Nr Katalogowy
• wysoka efektywnoĞü materiaáów
filtrujących bardzo drobne pyáy
• silnik z trzystopniową regulacją
• wersja mobilna z kóákami
• dĨwiĊk wygáuszony táumikiem
• kolor na zamówienie klienta
• jednostka filtrująca bez silnika i
bloku wentylatora
• wyposaĪone w wentylator bocznokanaáowy do zastosowaĔ wymagających wysokiego podciĞnienia.
kg
40
40
60
31.041
31.061
41.033
- usuwanie zanieczyszczeĔ na
indywidualnych stanowiskach
pracy w przemyĞle i handlu
- zakáady mechaniczne
- firmy obróbki metali
Cechy specjalne:
- podlegający czyszczeniu
tkaninowe filtry kieszeniowe
• Niskie koszty
utrzymania
• WyposaĪony w dáugotrwaáy
podlegający czyszczeniu
wkáad filtracyjny
• àatwy w obsáudze
• Maáe gabaryty
- bardzo wytrzymaáa szuflada
zbierająca zanieczyszczenia
23
Mini pocháaniacze
serii OM
• Przeznaczone do prawie wszystkich typów zanieczyszczeĔ
• àatwy w obsáudze
podlegający czyszczeniu
wkáad filtra
• Niskie koszty utrzymania
• Maáe gabaryty
Opis produktu
Modele serii OM są to wysokiej
mocy urządzenia przeznaczone
do ciągáej pracy przy maszynach
generujących pyá.
Jednostki te charakteryzują siĊ
wysokimi parametrami ssącymi
i cichą pracą. Opcjonalnie jednostki te mogą byü wyposaĪone
w wiĊksza szufladĊ zbiorczą
na pyá.
Modele specjalnych
zastosowaĔ i opcji
• wysoka efektywnoĞü materiaáów
filtrujących bardzo drobne pyáy
– równieĪ pyáy klasyfikacji M
• silnik z trzystopniową regulacją
• kolor na zamówienie klienta
• wodny separator do zastosowaĔ
w maszynach generujących iskry
• wersja mobilna z kóákami
• dĨwiĊk wygáuszony táumikiem
• OM-12S z wiĊkszą szufladą na
pyá
Mini filtry serii OM
OM-12 podáączone do maszyny
polerującej powierzchniĊ
Cechy:
Dane Techniczne
Model
OM-8
OM-10
OM-12
OM-12S
m3/h
800
1.000
1.200
1.200
mm
80
100
150
150
WysokoĞü wlotu przyáącza
mm
300
300
300
300
Maks. podciĞnienie
Pa
1.400
1.400
1.400
1.400
NapiĊcie
V
400
400
400
400
Silnik
kW
0,55
0,55
1,1
1,1
Wymiary (D/S/W)
mm
550 x 550
x 1.120
550 x 550
x 1.120
550 x 550
x 1.120
550 x 550
x 1.420
670
670
670
670
Szer. wraz z filtrem powrotu powietrza mm
Waga
kg
Nr Katalogowy
60
60
65
70
21.081
21.101
21.122
21.127
- Okresowe bądĨ ciągáe
usuwanie zanieczyszczeĔ
z regulacją siáy ciągu
- Przemysá elektroniczny
- Zakáady mechaniczne
- Technologie obróbki
wykoĔczeniowej
powierzchni
- Budowa maszyn
Cechy specjalne:
- podlegający czyszczeniu tkaninowe filtry
kieszeniowe
- bardzo wytrzymaáa
szuflada zbierająca pyá
Dane zaleĪą od typu
urządzenia.
24
• Przeznaczone do prawie
wszystkich typów zanieczyszczeĔ
• Zintegrowany separator iskier
podlegający czyszczeniu wkáad
filtra
• Maáe gabaryty
Opis produktu
Modele serii OMF są wyposaĪone
w zintegrowany separator iskier.
Zanim powietrze zanieczyszczone
pyáem wpadnie do tkaniny
filtrującej trafia do wychwytywacza
iskier.
Wychwytywacz iskier moĪe
byü wyciągany z przodu jednostki. Pozostaáe zastosowania
pocháaniacza są takie jak w
przypadku urządzeĔ serii OM.
ĩarzące
siĊ iskry
Deflektor
Pyá
Woda
Mini pocháaniacz pyáu OMF
OMF podáączone do szlifierki taĞmowej
Cechy:
Dane Techniczne
Model
OMF-8
OMF-10
OMF-12
800
1.000
1.200
m3/h
mm
80
100
150
Pa
1.400
1.400
1.400
Maks. podciĞnienie
NapiĊcie
V
400
400
400
Silnik
kW
0,55
0,55
1,1
Wymiary (D/S/W)
mm
550 x 550
x 1.120
550 x 550
x 1.120
550 x 550
x 1.165
670
670
670
Szer. wraz z filtrem powrotu powietrza mm
Waga
Nr Katalogowy
Akcesoria dla jednostki OM:
pre-separator wodny
kg
160
160
165
21.308
21.310
21.312
- Do pracy ciągáej ze zmienną
iloĞcią pyáu
- Budowa maszyn
- Przemysá elektroniczny
- Zakáady mechaniczne
- Technologie obróbki
wykoĔczeniowej powierzchni
Mini pocháaniacze
serii OMF
Cechy specjalne:
- podlegające czyszczeniu
tkaninowe filtry kieszeniowe
- zintegrowany, wewnĊtrzny
wychwytywacz iskier
25
Kompaktowe
pocháaniacze
COMPEX
• Specjalnie przeznaczone do
gumy, skóry i tworzyw sztucznych
• Wysokie zdolnoĞci pocháaniania
podlegający czyszczeniu wkáad
filtra
Opis produktu
Wykorzystując specjalnie
powleczone wkáady filtra pocháaniacze serii COMPEX są zdolne do
absorbcji szczególnie wymagających typów zanieczyszczeĔ (takich
jak gumy i skórzany pyá z pozostaáoĞciami kleju). W peáni automa-
COMPEX S 6.2
COMPEX w przemyĞle obuwniczym
Dane Techniczne
S 6.2
1500
3
m /h
3.250
1.800
2.300
mm
2 x 160
150
2 x 140
Maks. podciĞnienie
Pa
2.900
1.400
3.800
NapiĊcie
V
400
230/400
400
2500
Silnik
kW
4
1,1
2,2
Powierzchnia filtra
m2
6,2
-
-
Zbiornik na pyá
Litry
180
-
-
Wymiary (D/S/W)
mm
1.264 x 804
x 2.220
760 x 510
x 1.900
810 x 760
x 2.002
kg
415
115
150
tubowe worki
filtr siatkowy
filtr siatkowy
21.139
21.141
21.142
Rodzaj filtra
DuĪa szuflada na zanieczyszczenia moĪe byü opróĪniana
raz po kaĪdej zmianie. Oczyszczone powietrze jest zawracane
na miejsce pracy poprzez wylot
na górze jednostki. DziĊki temu unika
siĊ nieprzyjemnych podmuchów.
Specjalny redukujący szum táumik
istotnie ogranicza haáas pracy
pocháaniacza.
Naszym celem jest wypracowanie
najlepszych rozwiązaĔ dostosowanych
do twych potrzeb. Dodajemy wciąĪ
nowe cechy jak automatyczne wychwytywanie iskier lub system wygaszania
ognia.
Cechy
COMPEX
Waga
tyczny pulsacyjny system
czyszczący, wykorzystując uderzenia
sprĊĪonego powietrza czyĞci filtr i
zapobiega jego zapchaniu.
Nr Katalogowy
- Ciągáe usuwanie zanieczyszczeĔ
na pojedynczych i wielostanowiskowych miejsc pracy
- Laboratoria dentystyczne
(z pokryciem wkáadów filtrów
– PTFE)
- Przemysá przetwórstwa
tworzyw sztucznych
- Przemysá obuwniczy
Cechy specjalne:
- Pulsacyjny system
czyszczenia filtrów
- WyposaĪony w dáugotrwaáy podlegający czyszczeniu wkáad filtra
dostosowany do pyáów klasy M
26
• Specjalistyczny pojemnik
na wáókna, pyá i strzĊpy
tkanin
• Odporny filtr siatkowy
Opis produktu.
Cechy:
Stacjonarne pocháaniacze serii
COMPEX 1500/2500 są szczególnie
zalecane do pocháaniania pyáów
zawierających wáókna , kurz i
strzĊpy tkanin w przemyĞle tekstylnym.
Te bardzo odporne jednostki przeznaczone są do przemysáowego zastosowania z dwóch zasadniczych powodów
tj. áatwego czyszczenia filtrów i usuwania zebranych pyáów. COMPEX
wyposaĪony jest
w áatwy do czyszczenia dáugotrwaáy wkáad
filtra.
- Efektywne ciągáe usuwanie wáókien, pyáów i strzĊpów tkanin
w przemyĞle tekstylnym
Cechy specjalne:
- RĊczny dostĊp do
czyszczenia filtrów
- Specjalnie przystosowany
filtr siatkowy
Sensor
wykrywacza iskier
COMPEX 1500
Zawór
przy
króücu wlotowym
sáuĪący do regulacji
wydajnoĞci odciągu
Podáączenie
wlotu
powietrza
DuĪe otwór do áatwego
czyszczenia filtra
pocháaniaczu.
JeĪeli wewnątrz jednostki podniesie siĊ temperatura aktywuje to
System ESTA zabezpiecz urządzenie system CO2 wygaszania ognia.
przed ogniem. Czujnik wychwytywa- Niezwáocznie po rozproszeniu CO2
nia iskier zabezpiecza przed dosta- w przedziale filtra pocháaniacz
moĪe podjąü pracĊ na nowo. Tego
niem siĊ iskier do strefy filtra.
typu rozwiązanie jest szczególnie
Gdy czujnik zlokalizuje iskry, przerekomendowane do stosowania
páyw powietrza zostaje natychmiapodczas pracy bez nadzoru tj. na
stowo odciĊty aby iskry nie dostaáy
nocnej zmianie lub w weekend.
siĊ do przedziaáu filtra.
StrumieĔ
powietrza
Opatentowany system
zabezpieczenia przed ogniem.
Automatyczny system
wygaszania ognia.
Pocháaniacze serii COMPEX mogą
byü wyposaĪone w automatyczny
system wygaszania ognia,
który monitoruje przedziaá filtra w
Drzwiczki z
samozamykaczem
Kompaktowe
pocháaniacze COMPEX
– modele specjalnego
zastosowania
Pokrywa
wydzielająca
Z przyjemnoĞcią sáuĪymy
fachową poradą. Prosimy o
telefon: +48 (0) 56/651-72-97
Drzwiczki
dostĊpu
Schemat ilustrujący system
ochrony przeciwpoĪarowej
Szuflada na
spalone drobiny
27
Pocháaniacz
kompaktowy serii
MOBEX
• Uniwersalne urządzenie do
róĪnych rodzajów pyáu, opiáków
i dymów spawalniczych
• Wysoka siáa odciągu
oĤþ
w
No
• Cicha praca
• Oczyszczane filtry o dáugiej
ĪywotnoĞci
Opis
Pocháaniacze serii MOBEX
mogą byü stosowane jako odciągi
wysokiej mocy na indywidualnych
stanowiskach pracy lub jako
pocháaniacze centralne dla wielu
stanowisk. W zaleĪnoĞci od rodzaju filtra urządzenia MOBEX mogą
byü stosowane do róĪnych rodzajów
pyáu, opiáków lub dymów spawalniczych. KaĪdy model jest dostĊpny w
dwóch wielkoĞciach.
Kompaktowy ksztaát i niski haáas
podczas pracy pozwala na
umiejscowienie urządzenia bezpoĞrednio na stanowisku pracy. Filtry kaĪdego modelu moĪna czyĞciü, co obniĪa
koszty eksploatacji. Dla zwiĊkszenia
mobilnoĞci, kaĪdy model jest wyposaĪony w otwory do przenoszenia wózkiem widáowym.
przenoĞny pocháaniacz MOBEX T-10
Dane Techniczne
MOBEX
T-20
P-20
P-40
F-24
F-48
4.200
2.700
4.200
2.700
4.200
m3/h
mm
200
250
200
250
200
250
Maks. podciĞnienie
Pa
2.300
3.200
2.300
3.200
2.300
3.200
NapiĊcie
V
400
400
400
400
400
400
Silnik
kW
3
4
3
4
3
4
Powierzchnia filtra
m
10
20
20
40
24
48
Zbiornik na pyá
Litry
50
2 x 50
50
2 x 50
50
2 x 50
Wymiary (D/S/W)
mm
1.620 x 860
x 1.943
2.180 x 860
x 1.943
1.620 x 860
x 1.943
2.180 x 860
x 1.943
1.620 x 860
x 1.943
2.180 x 860
x 1.943
09.800
09.801
09.810
09.811
09.820
09.821
2
Nr Katalogowy
28
T-10
2.700
àatwy dostĊp do pojemnika na
zebrany pyá
Przejrzysty panel sterowania
Cechy:
Zakres stosowania:
- Odciąg pyáu lub opiáków
z jednego lub wielu
stanowisk roboczych
- Do zastosowania w obróbce
metali i przetwórstwie tw. szt.
- Do wszelkich warsztatów i
zakáadów przemysáowych
Cechy specjalne:
- Kompaktowy ksztaát
- Niski poziom haáasu
- Wkáady filtracyjne, które
moĪna czyĞciü
- Otwory do przenoszenia
wózkiem widáowym
- àatwe opróĪnianie zbiornika
na zanieczyszczenia
ElastycznoĞü dziĊki otworom na
dole urządzenia do przenoszenia
przy pomocy wózka widáowego
Mobilny pocháaniacz MOBEX P-40
29
Separatory wodne
NA-K
lepkich i wilgotnych typów
zanieczyszczeĔ
• Idealne rozwiązanie w
zastosowaniach z duĪym
wystĊpowaniem iskier
• Wysoka efektywnoĞü filtracji
Opis produktu
Urządzenie filtrowentylacyjne NA-K
jest doskonaáym rozwiązaniem w
przypadku, gdzie wystĊpuje duĪo
iskier, pyá jest poáączony z cháodziwem, pyá jest lepki lub kiedy warunki pracy wymagają filtra wodnego.
Separator wodny NA-K
NA-K podáączona do szlifierki taĞmowej
Dane Techniczne
Cechy:
NA-K
1800
3600
6000
m /h
2.160
3.125
5.150
ĝrednica wlotu/wylotu
mm
180/280
224/280
280/300
Maks. podciĞnienie
Pa
4.300
3.500
3.600
Silnik
3
kW
3
5,5
7,5
ObjĊtoĞü wody
Litry
290
390
390
Zbiornik na osad
Litry
50
50
50
G 3/4”
G 3/4”
G 3/4”
mm
800 x 800
x 2.940
950 x 950
x 3.405
950 x 950
x 3.475
kg
340
510
530
Wersja standardowa (bez certyfikatu)
45.183
45.363
45.603
NA-K B z TÜV-certyfikatem
45.182
45.362
45.601
NA-K VA z TÜV-certyfikatem
45.180
45.360
45.600
Przyáącze wody
Wymiary (D/S/W)
Waga ( bez wody )
Separator wodny miesza powietrze z wodą, wygasza iskry i wiąĪe
z nią lepkie i wilgotne cząstki pyáu.
Zebrany brud wraz z wodą
Ğcieka do zbiornika pod jednostką i
moĪe byü odprowadzony na
zewnątrz przez zawór spustowy
bez moĪliwoĞci powrotu wody do
jednostki separującej.
Nr Katalogowy
- Usuwanie z indywidualnych i wielostanowiskowych miejsc pracy
lepkich i wilgotnych typów pyáów
zwáaszcza metalowych
- Centralny system pocháaniania
zanieczyszczeĔ z wielu stanowisk
pracy
Cechy specjalne:
- Zwáaszcza polecane dla zastosowaĔ w szlifowaniu
- MoĪe byü wyposaĪony w dodatkowe dysze dla lepszego odseparowania bardzo drobnych pyáów
30
12
• Przeznaczony do usuwania
aluminiowych pyáów
(TÜV certyfikat)
• Idealne rozwiązanie dla
stanowisk generujących
duĪe iloĞci iskier
1
2
3
4
5
7
6
13
8
9
11
10
• Wysoka efektywnoĞü
czyszczenia dla lepkich i
wilgotnych pyáów
Opis produktu
Do tej pory separatory wodne
uĪywane do usuwania pyáów aluminium wymagaáy kosztownego
procesu certyfikacji po montaĪu
w miejscu pracy.
Nowe separatory wodne NA-K
B i NA-K VA pozwalają uniknąü
dodatkowych kosztów.
Separatory wodne ESTA posiadają
fabryczny certyfikat TÜV.
Oba modele są równieĪ wyposaĪone w dodatkowo wzmocniony
system wentylacji.
Przetestowane zgodnie z regulacjami
BHP BGR 109
NA-K (schemat)
Cechy:
Budowa urządzenia:
1.
silnik elektryczny
2. wylot powietrza
3. wentylator
4. separator gazu
5. separator mgáy wodnej
6. wlot powietrza
7. cyklon wodny
8. woda
9. podstawa filtra
10. pojemnik na osad
11. zawór spustowy
NA-K B:
Urządzenie NA-K B posiada
deÀektor gazu, wlot powietrza,
komorĊ cykonową i zbiornik
na szlam ze stali nierdzewnej.
Obudowa pokryta blachą,
silnik w zabezpieczeniu
przeciwwybuchowym.
- Usuwanie aluminiowego pyáu
NA-K VA:
Urządzenie NA-K VA wykonane
jest caákowicie ze stali nierdzewnej.
- NA-K VA caákowicie wykonane
ze stali nierdzewnej
Cechy specjalne:
- NA-K B czĊĞciowo wykonane
ze stali nierdzewnej, wewnĊtrzne
powáoki pokryte Īywicą epoksydową
Separatory wodne
NA-K B i
NA-K VA
- Posiada certyfikat TÜV zezwalający na usuwanie pyáów aluminium
12. zawory klapowe
13. zawór magnetyczny z
przyáączem wody do automatycznego jej uzupeániania
31
Moduáowe pocháaniacze
pyáów DUSTEX P
(samoczyszczące filtry
nabojowe)
• Budowa moduáowa
• Przeznaczony do suchych i
sypkich typów pyáów
• Budowa dostosowana do
potrzeb klienta
Opis produktu
Systemy nabojowych filtrów
DUSTEX są uĪywane jako centralne systemy odpylania lub w sytuacjach wymagających duĪego przepáywu powietrza (jak wielkogabarytowe okapy pocháaniające). Moduáowa budowa urządzeĔ DUSTEX
czyni je przydatnymi w wielu gaáĊziach
przemysáu. W ten sposób moĪna
rozbudowaü system w zaleĪnoĞci od
iloĞci powietrza, którą trzeba przefiltrowaü. Filtry w systemie DUSTEX są
automatycznie czyszczone podczas pracy za pomocą systemu
dysz pulsacyjnych.
Modele DUSTEX P są specjalnie
zaprojektowane do suchych i
sypkich pyáów róĪnego pochodzenia.
Wielkopowierzchniowe wkáady
zapewniają kompaktową
budowĊ urządzenia.
DUSTEX P (z wkáadami nabojowymi)
DUSTEX P w przemyĞle obróbki metali.
Dane Techniczne
Cechy:
DUSTEX
P-20
P-40
P-60
P-90
m /h
ok. 2.600
ok. 4.500
ok. 6.600
ok. 7.100
mm
160/280
224/250
280/300
315/355
Maks. podciĞnienie
Pa
2.000
3.200
3.800
3.800
V
400
400
400
400
kW
2,2
4
5,5
7,5
20/2
40/4
60/6
90/9
100
100
100
100
NapiĊcie
Silnik
3
Powierzchnia filtra m /liczba wkáadów
2
Zbiornik na pyá
Litry
Wymiary (D/S/W/)
mm
Nr Katalogowy
- Centralne odciąganie
zanieczyszczeĔ z wielu
maszyn generujących pyá
- Suche, sypkie i niewybuchowe typy pyáu
Cechy specjalne:
- Pulsacyjny
1.400 x 780 1.400 x 1.350 1.820 x 1.350 1.880 x 1.900
system czyszczenia filtrów
x 3.250
x 3.295
x 3.740
x 3.770
661.020
661.040
661.060
661.090
- Dáugotrwaáe podlegające
czyszczeniu wkáady
filtrów dla pyáów klasy M
urządzenia.
32
• Budowa moduáowa
• Przeznaczony do drobnych,
wáóknistych i lepkich typów
pyáów
• Budowa dostosowana do
potrzeb klienta
Opis produktu
DUSTEX S (system rĊkawów tkaninowych) oferuje te same moĪliwoĞci jak urządzenie DUSTEX P.
JednakĪe system rĊkawów jest
lepiej przystosowany do pyáów
mających tendencja do zalepiania powierzchni filtra. Dodatkowo
system rĊkawów tkaninowych
ma wyĪszą zdolnoĞü filtrowania niĪ
system nabojowy.
System pocháaniania i filtracji
DUSTEX S moĪe byü bardzo áatwo
rozbudowywany w miarĊ potrzeb.
Cechy:
- Centralne odciągi zanieczyszczeĔ
z wielu maszyn generujących pyá
- Pyáy cementowe, kreda, sadza,
wáókno szklane, PVC, drobiny
papieru itd.
Cechy specjalne:
- Pulsacyjny
system czyszczenia filtrów
DUSTEX S
(z rĊkawami tkaninowymi)
DUSTEX S centralny system odciągowy
umieszczony na zewnątrz hali
- Dáugotrwaáe podlegające czyszczeniu wkáady filtrów dla pyáów klasy M
Dane Techniczne
DUSTEX
S-5
S-10
S-17
S-25
S-33
m3/h
ok. 2.600
ok. 3.500
ok. 4.300
ok. 5.400
ok. 7.000
mm
160/280
200/250
250/300
300/355
355/400
Maks. podciĞnienie
Pa
2.000
2.600
3.200
3.200
3.800
NapiĊcie
V
400
400
400
400
400
kW
2,2
3
4
5,5
7,5
Powierzchnia filtra m /liczba wkáadów
Silnik
5/13
10,5/20
17/32
25/48
33/48
Zbiornik na pyá
Litry
50
50
50
50
50
Wymiary (D/S/W)
mm
1.400 x 780
x 3.070
2
Nr Katalogowy
662.005
Moduáowe pocháaniacze
pyáów DUSTEX S
(RĊkawy tkaninowe)
1.400 x 1.350 1.820 x 1.350 1.880 x 1.780 1.880 x 1.750
x 3.470
x 3.875
x 3.960
x 4.400
662.010
662.017
662.025
662.033
Dodatkowe informacje na temat
moduáowych pocháaniaczy pyáów
DUSTEX znajdują siĊ na póĨniejszych stronach począwszy od
strony 91.
33
STACJONARNE POCHàANICZE PYàU
Cyklonowe separatory
wstĊpne ZA
• MoĪe byü idealnie zestawiane z
innymi pocháaniaczami ESTA
• Optymalne rozwiązanie dla
usuwania grubych i Ğredniej
wielkoĞci pyáów
• Efektywne oczyszczanie pyáów z
gwarancją unikalnej dokáadnoĞci
filtrowania
Opis produktu
tylko bardzo drobne pyáy potrzebują
odfiltrowania za pomocą specjalistycznych pocháaniaczy. Zastosowanie preseparatorów znakomicie przedáuĪa
okres uĪytkowania wkáadów filtracyjnych
i redukuje koszty uĪytkownika urządzeĔ
filtrowentylacyjnych.
Jednostki pre-separatorów cyklonowych serii ZA są rezultatem lat
doĞwiadczeĔ w poáączeniu z badaniami naukowymi. Te separatory
wstĊpne są w stanie dokáadnie oddzieliü suche i sypkie zanieczyszczenia z powietrza. Tym samym
Z gwarancją
efektywnoĞci
wyników.
ESTA gwarantuje wysoką sprawnoĞü
dziaáania tych urządzeĔ.
Dla specjalnych zastosowaĔ cyklonowe pre-separatory ZA mogą
równieĪ pracowaü jako samodzielne
jednostki filtrujące i są wyposaĪone
w zainstalowany na górze wentylator.
Cyklonowy pre-separator ZA-160
Cyklonowy pre-separator ZA-160 przykáadowe
zastosowanie
Dane Techniczne
Cechy:
Nr Katalogowy
- jednostka wstĊpnego
oczyszczania
1.458
20 820 050
100
2.280
20 821 100
- suche, sypkie rodzaje
pyáu
100
2.596
20 821 125
-1.200
100
2.578
20 821 140
160
-2.000
100
2.924
20 821 160
ZA 200
200
-2.500
100
3.166
20 821 200
ZA 225
225
-3.700
200
4.128
20 822 225
ZA 250
250
-4.500
200
4.399
20 822 250
ZA 280
280
-6.000
200
4.823
20 822 280
ZA 300
300
-6.500
200
5.086
20 822 300
ZA 315
315
-7.500
200
5.278
20 822 315
ZA 355
355
-9.300
200
5.735
20 822 355
ZA 450
450
-12.500
200
6.449
20 822 450
Cyklon
pre-separator
Wlot
przyáącza
WielkoĞü przepáywu powietrza
Zbiornik na
pyá
mm
Przepáyw m3/h
Litry
mm
ZA 50
50
-200
50
ZA 100
100
-800
ZA 125
125
-1.100
ZA 140
140
ZA 160
WysokoĞü
Specjalne cechy:
- Zbiornik na pyá
jest dostĊpny w
róĪnych rozmiarach
- RóĪne sposoby
separacji pyáów
- Stal, stal nierdzewna
lub aluminium
urządzenia.
34

STACJONARNE POCHŁANIACZE PYŁU

Transkrypt

Podobne dokumenty

FILTR piaskowy

Program nauczania języka hiszpańskiego poziom A2 (2 klasa

Obudowa filtra powietrza Seat Ibiza Polo TDI

Aby dostać się do filtra należy zdemontować: 1)

Filtr kanałowy STR STR

Informacja o kierunku "Produkcja i Bezpieczeństwo Żywności"

Nowy standard świec filtracyjnych
