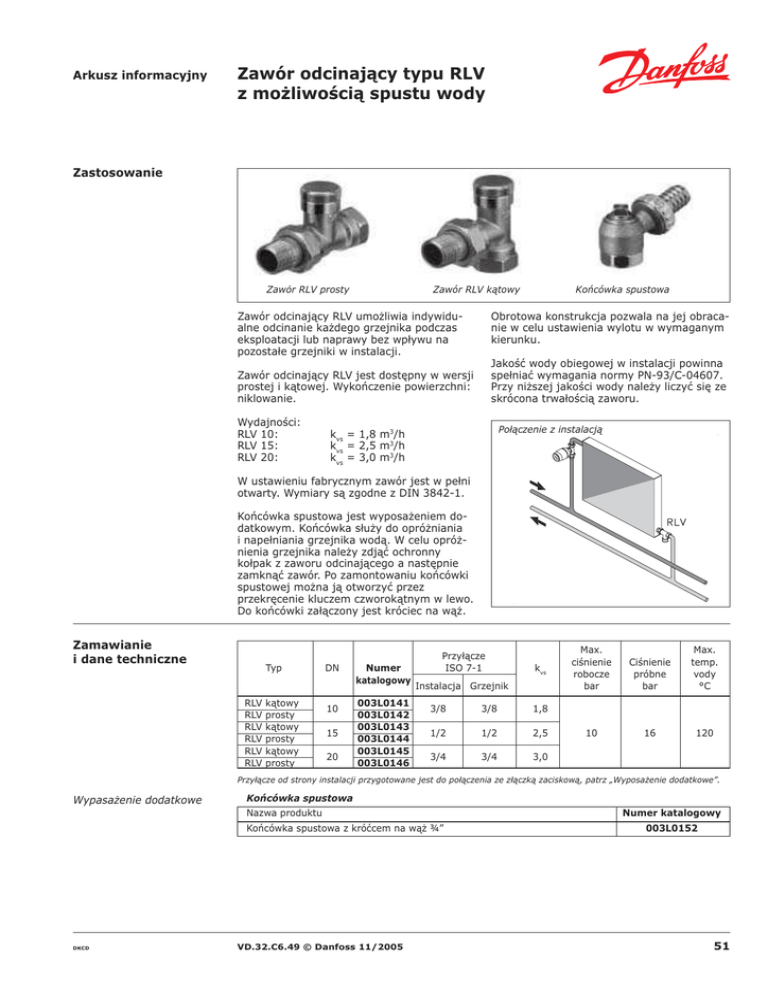

Zawór odcinający typu RLV z moŜliwością spustu wody

Arkusz informacyjny
Zawór odcinający typu RLV
z moŜliwością spustu wody
Zastosowanie
Zawór RLV prosty
Zawór RLV kątowy
Obrotowa konstrukcja pozwala na jej obracanie w celu ustawienia wylotu w wymaganym
kierunku.
Zawór odcinający RLV umoŜliwia indywidualne odcinanie kaŜdego grzejnika podczas
eksploatacji lub naprawy bez wpływu na
pozostałe grzejniki w instalacji.
Jakość wody obiegowej w instalacji powinna
spełniać wymagania normy PN-93/C-04607.
Przy niŜszej jakości wody naleŜy liczyć się ze
skrócona trwałością zaworu.
Zawór odcinający RLV jest dostępny w wersji
prostej i kątowej. Wykończenie powierzchni:
niklowanie.
Wydajności:
RLV 10:
RLV 15:
RLV 20:
Końcówka spustowa
Połączenie z instalacją
kvs = 1,8 m3/h
kvs = 2,5 m3/h
kvs = 3,0 m3/h
W ustawieniu fabrycznym zawór jest w pełni
otwarty. Wymiary są zgodne z DIN 3842-1.
Końcówka spustowa jest wyposaŜeniem dodatkowym. Końcówka słuŜy do opróŜniania
i napełniania grzejnika wodą. W celu opróŜnienia grzejnika naleŜy zdjąć ochronny
kołpak z zaworu odcinającego a następnie
zamknąć zawór. Po zamontowaniu końcówki
spustowej moŜna ją otworzyć przez
przekręcenie kluczem czworokątnym w lewo.
Do końcówki załączony jest króciec na wąŜ.
Zamawianie
i dane techniczne
Typ
RLV
RLV
RLV
RLV
RLV
RLV
kątowy
prosty
kątowy
prosty
kątowy
prosty
DN
10
15
20
Numer
katalogowy
003L0141
003L0142
003L0143
003L0144
003L0145
003L0146
Przyłącze
ISO 7-1
kvs
Instalacja Grzejnik
3/8
3/8
1,8
1/2
1/2
2,5
3/4
3/4
3,0
Max.
ciśnienie
robocze
bar
Ciśnienie
próbne
bar
Max.
temp.
vody
°C
10
16
120
Przyłącze od strony instalacji przygotowane jest do połączenia ze złączką zaciskową, patrz „WyposaŜenie dodatkowe”.
WypasaŜenie dodatkowe
Końcówka spustowa
Nazwa produktu
Końcówka spustowa z króćcem na wąŜ ¾”
DKCD
VD.32.C6.49 © Danfoss 11/2005
Numer katalogowy
003L0152
