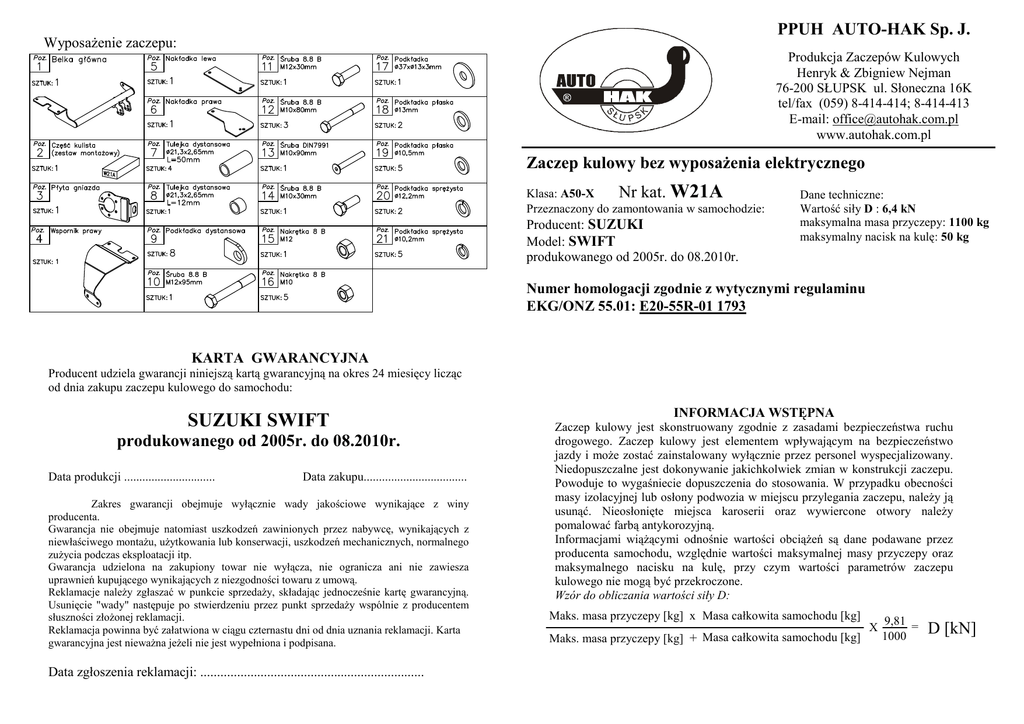

W21A-Suzuki Swift polska

PPUH AUTO-HAK Sp. J.
WyposaŜenie zaczepu:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
W21A
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: SUZUKI
Model: SWIFT
produkowanego od 2005r. do 08.2010r.
Dane techniczne:
Wartość siły D : 6,4 kN
maksymalna masa przyczepy: 1100 kg
maksymalny nacisk na kulę: 50 kg
Numer homologacji zgodnie z wytycznymi regulaminu
EKG/ONZ 55.01: E20-55R-01 1793
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu zaczepu kulowego do samochodu:
SUZUKI SWIFT
produkowanego od 2005r. do 08.2010r.
Data produkcji ..............................
Data zakupu..................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
kulowego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Masa całkowita samochodu [kg]
9,81
=
X
+
1000
Masa
całkowita
samochodu
[kg]
Maks. masa przyczepy [kg] +
+
D [kN]
Kolejność czynności przy montaŜu
INSTRUKCJA
1.
2.
3.
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
6
12
Łączenie przewodów
12
B
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
4.
C
7
5.
7
4
6.
7.
D
A
9(x8)
14
10
8.
17
5
12
7
9.
11
8
10.
2
11.
13
1
3
12.
13.
14.
15.
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie
SUZUKI SWIFT produkowanego od 2005r. do 08.2010r., numer katalogowy
W21A i słuŜy do ciągnięcia przyczep o masie całkowitej 1100 kg i nacisku na kulę
max 50 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
Zdemontować zderzak.
ZłoŜyć tylne siedzenie oraz zwinąć wykładzinę w bagaŜniku.
Poluźnić uchwyt przewodu paliwowego po lewej stronie w dolnej części pod
bagaŜnikiem.
Odszukać w bagaŜniku po lewej stronie miejsca fabrycznie napunktowane (poz. A) i
przewiercić wiertłem ø10mm, a następnie rozwiercić do ø21mm. W otwory wsunąć
tulejki dystansowe (poz. 7).
Zapunktować podłogę bagaŜnika w miejscu (poz. B) od spodu po prawej stronie
i przewiercić wiertłem ø10mm.
W bagaŜniku nałoŜyć nakładkę (poz. 6) na otwór (poz. B) i umieścić śrubę
M10x80mm, zaznaczyć punk (poz. C) zdjąć nakładkę i przewiercić wiertłem ø10mm.
Otwory (poz. B i C) rozwiercić do ø21mm i umieścić w nich tulejki dystansowe.
PrzyłoŜyć wspornik (poz. 4) ponad rurą wydechową i skręcić z nakładką (poz. 6)
śrubami M10x80mm (poz. 12) – luźno.
Belkę zaczepu (poz. 1) przykręcić luźno do ucha holowniczego – patrz rysunek.
Tulejkę dystansową (poz. 8) i podkładki dystansowe (poz. 9) umieścić pomiędzy
wspornikami kuli.
Nakładkę (poz. 5) przyłoŜyć na otwory (poz. A) i skręcić z belką zaczepu (poz. 1)
odpowiednio śrubą M10x80mm (poz. 12) i śrubą z łbem stoŜkowym i gniazdem
sześciokątnym M10x90mm (poz. 13).
Skręcić hak (poz. 1) ze wspornikiem (poz. 4) śrubami M12x30mm i M10x30mm (poz.
11 i 14).
Przykręcić korpus automatu wraz z blachą pod gniazdo (poz. 3). Zamocować kulę
zgodnie z instrukcją dołączaną do zaczepu z końcówką szybkodemontowalną.
Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
Zamontować zderzak po uprzednim wycięciu jego fragmentu.
Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
Uzupełnić
ewentualne
ubytki
powłoki
malarskiej
zaczepu
powstałe
w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm
M14 - 138 Nm
M16 - 210 Nm
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące zaczepu kulowego po około 1000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym
