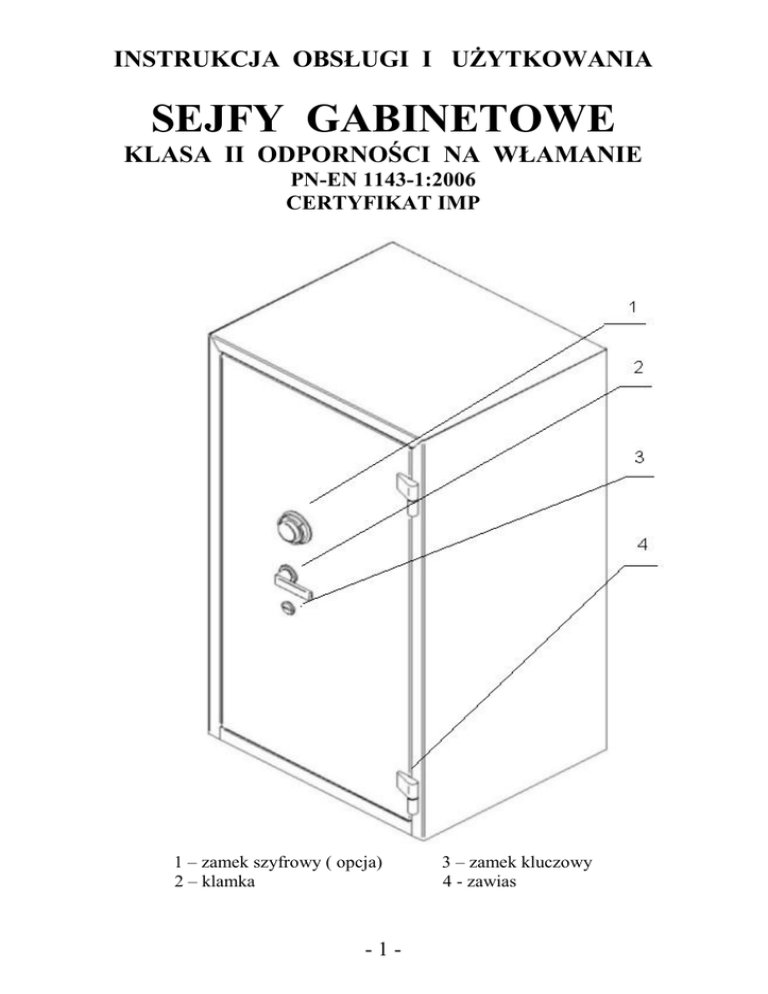

Instrukcja SGII

INSTRUKCJA OBSŁUGI I UŻYTKOWANIA
SEJFY GABINETOWE
KLASA II ODPORNOŚCI NA WŁAMANIE
PN-EN 1143-1:2006
CERTYFIKAT IMP
1 – zamek szyfrowy ( opcja)
2 – klamka
-1-
3 – zamek kluczowy
4 - zawias
Pojemność
Ilość półek
Waga
● Model
SGII
60
SGII
80
SGII
100
SGII
120
SGII
140
SGII
160
SGII
180
wysokość
szerokość
głębokość
wysokość
szerokość
głębokość
litr
szt.
kg
600
510
520
475
385
335
61
1
110
800
510
520
675
385
335
87
1
138
1000
510
520
875
385
335
112
2
167
1200
510
520
1075
385
335
138
2
195
1400
510
520
1275
385
335
164
3
224
1600
510
520
1475
385
335
190
3
252
1800
510
520
1675
385
335
216
3
279
Wymiary zewnętrzne
(mm)
Wymiary wewnętrzne
(mm)
1. PRZEZNACZENIE
Sejfy gabinetowe służą do ochrony wartości pieniężnych, biżuterii, dokumentów
oraz innych przedmiotów wartościowych. Dzięki zastosowanej konstrukcji
korpusu i drzwi oraz zabezpieczeniu przeciwko wybiciu rygli i przewierceniu
zamka a także możliwości zamocowania sejfu do podłoża, stanowią, skuteczną
ochronę przechowywanych walorów.
2. BUDOWA I WYKONANIE
Sejfy gabinetowe posiadają wielowarstwową, zbrojoną konstrukcję korpusu
i drzwi. Drzwi jednoskrzydłowe, o kącie otwarcia 180o, wyposażone są w
trzystronny mechanizm ryglujący tzw. rygle ruchome, oraz w rygle stałe
zamontowane od strony zawiasów. Mechanizm ryglowy uruchamiany jest klamką
i blokowany jest standartowo przy pomocy zamka kluczowego atestowanego
klasy A.
-2-
3. WYPOSAŻENIE
3.1 Wyposażenie podstawowe
Standartowo sejfy gabinetowe wyposażone są w atestowany zamek kluczowy
klasy A, oraz w przestawne półki, których ilość zależna jest od wysokości sejfu
( patrz tabela ).
3.2 Wyposażenie dodatkowe
Istnieje możliwość zamówienia, za dodatkową opłatą, sejfu z dwoma
atestowanymi zamkami kluczowymi, szyfrowymi lub elektronicznymi, a także z
kombinacją zamków np. zamek kluczowy + szyfrowy, dwa zamki kluczowe itp.
Oferta wyposażenia dodatkowego obejmuje ponadto montaż pojedynczych
skrytek wewnętrznych oraz dodatkowych półek. Skrytki wewnętrzne wyposażone
są w zamki cylindryczne.
4. MONTAŻ I OBSŁUGA SEJFÓW
4.1 Montaż sejfu
Sejfy są dostarczane do klienta z półkami ułożonymi na dnie, co zapobiega ich
ewentualnemu uszkodzeniu w czasie transportu.
Po rozpakowaniu sejfu należy otworzyć drzwi, zaczepy półek umieścić w
odpowiednich otworach w listwach . Na zaczepach położyć półki. Sposób
mocowania zaczepów pokazany na rys.1
Rys.1
Sposób mocowania zaczepów półek
Sejf posiada w dnie otwory pozwalające na mocowanie do podłoża. Śruby
kotwiące użyte w tym celu powinny, wytrzymać działanie siły 50 kN.
Kotwy nie wchodzą w skład wyposażenia standardowego.
-3-
4.2 Otwieranie i zamykanie drzwi sejfu
Sejfy gabinetowe klasy I mogą być wyposażone w:
► zamek kluczowy klasy A (standard),
► dodatkowy zamek szyfrowy klasy A (opcja),
► dodatkowy zamek elektroniczny klasy A (opcja),
► dodatkowy zamek kluczowy klasy A (opcja),
► kombinacje powyższych zamków np. dwa zamki szyfrowe, dwa zamki
elektroniczne, zamek elektroniczny i zamek szyfrowy.
4.2.1 Otwieranie drzwi
Aby otworzyć drzwi należy :
♦ otworzyć zamek kluczowy, postępując zgodnie z poniższym opisem
- wprowadzić klucz do otworu i obrócić go o około 135o zgodnie z ruchem
wskazówek zegara, aż do wyczuwalnego, wyraźnego oporu. Nie należy próbować
wyciągać klucza, ponieważ jest to możliwe tylko w pozycji „ zamknięte”.
♦ otworzyć zamek szyfrowy lub elektroniczny ( opcja ) postępując zgodnie
z dołączoną instrukcją obsługi
♦ obrócić klamkę o około 60o zgodnie z ruchem wskazówek zegara. Obrót klamki
spowoduje odblokowanie mechanizmu ryglowego i otwarcie drzwi będzie możliwe
♦ odciągnąć drzwi w celu ich otwarcia.
Uwaga.
Powyższy opis dotyczy sposobu otwierania drzwi prawych. W wypadku sejfu
z drzwiami lewymi, obrót klucza i klamki odbywa się w kierunku przeciwnym do
ruchu wskazówek zegara.
4.2.2
Zamykanie drzwi
Zamykanie drzwi odbywa się w odwrotnej kolejności
♦ zamknąć drzwi dociskając je do korpusu
♦ obrócić klamkę w kierunku przeciwnym do ruchu wskazówek zegara, aż do
wyczucia oporu. Mechanizm ryglowy zostanie zablokowany.
♦ zamknąć zamek kluczowy w sposób następujący:
- wprowadzony klucz obrócić o około 135o przeciwnie do ruchu wskazówek
zegara, aż do wyczuwalnego oporu. Następuje blokada mechanizmu ryglowego.
♦ zamknąć zamek szyfrowy lub elektroniczny( opcja ) postępując zgodnie
z załączoną instrukcją obsługi
♦ wyjąć klucz z zamka.
Uwaga
Przy zamykaniu drzwi lewych, obrót klucza i klamki odbywa się w kierunku
zgodnym z ruchem wskazówek zegara.
-4-
Otwieranie i zamykanie skrytki wewnętrznej (opcja)
4.2.3 Otwieranie drzwi skrytki
♦ włożyć klucz w otwór zamka i przekręcić go w kierunku zgodnym z ruchem
wskazówek zegara o około 180o
♦ otworzyć drzwi odciągając je do siebie
4.2.4 Zamykanie drzwi skrytki
♦ zamknąć drzwiczki dociskając je do korpusu skrytki
♦ przekręcić klucz o około 180o w kierunku przeciwnym do ruchu wskazówek
zegara
♦ wyjąć klucz z zamka
Uwaga
Powyższe instrukcje dotyczą skarbczyków wyposażonych w prawe drzwi. Przy
otwieraniu i zamykaniu lewych drzwi, kierunek obrotu klucza jest odwrotny od
opisanego wyżej.
5. EKSPLOATACJA I KONSERWACJA
5.1 Warunki prawidłowej eksploatacji
Należy przestrzegać następujących zasad prawidłowej eksploatacji sejfu:
♦ sejfy powinny być ustawione na równym i wypoziomowanym podłożu,
♦ zastrzeżenia i uwagi dotyczące dostarczonego towaru należy zgłaszać do
bezpośredniego dostawcy,
♦ zabronione jest, pod groźbą utraty gwarancji i certyfikatu, dokonywanie
samodzielnych przeróbek podzespołów sejfu.,
♦ wymiana uszkodzonych zamków i mechanizmów w okresie gwarancji może być
dokonywana tylko przez serwis producenta lub firmę upoważnioną,
♦ obciążenie półek powinno być równomierne na całej ich powierzchni,
♦ dopuszczalne obciążenie półki wynosi 50 kg,
♦ w wypadku konieczności zmiany kluczy, zalecana jest wymiana całego zamka.
5.2 Warunki środowiskowe
♦ użytkowanie sejfów powinno odbywać się w pomieszczeniach suchych o
wilgotności względnej nie przekraczającej 75%,
♦ sejfy nie mogą być narażone na działanie warunków atmosferycznych,
♦ sejfy powinny być eksploatowane z daleka od substancji powodujących korozję
metali ( opary kwasów, sole, zasady itp.).
-5-
5.3 Konserwacja
Sejfy gabinetowe nie wymagają żadnych, specjalistycznych zabiegów
konserwacyjnych. Czyszczenie korpusu i drzwi odbywa się na takich samych
zasadach jak wszystkich powierzchni pokrytych farbami proszkowymi. Należy do
tego celu używać miękkich szmatek i łagodnych detergentów.
Smarowanie zawiasów, jeżeli to konieczne, powinno być dokonane przy pomocy
niewielkich ilości smaru
maszynowego.
6. DOSTAWA
Sejfy gabinetowe są przesyłane do odbiorcy w opakowaniu zabezpieczającym go
przed przypadkowym uszkodzeniem w czasie transportu (karton i folia strech).
Wyposażenie i dokumentacja dostarczane razem z sejfem obejmuje:
● kartę gwarancyjną,
● instrukcję obsługi i eksploatacji sejfu,
● instrukcję obsługi zamka szyfrowego ( opcja),
● instrukcję obsługi zamka elektronicznego ( opcja),
● dwa klucze do każdego zamontowanego zamka kluczowego,
● zaczepy do montażu półek ( wewnątrz sejfu, razem z półkami).
-6-
