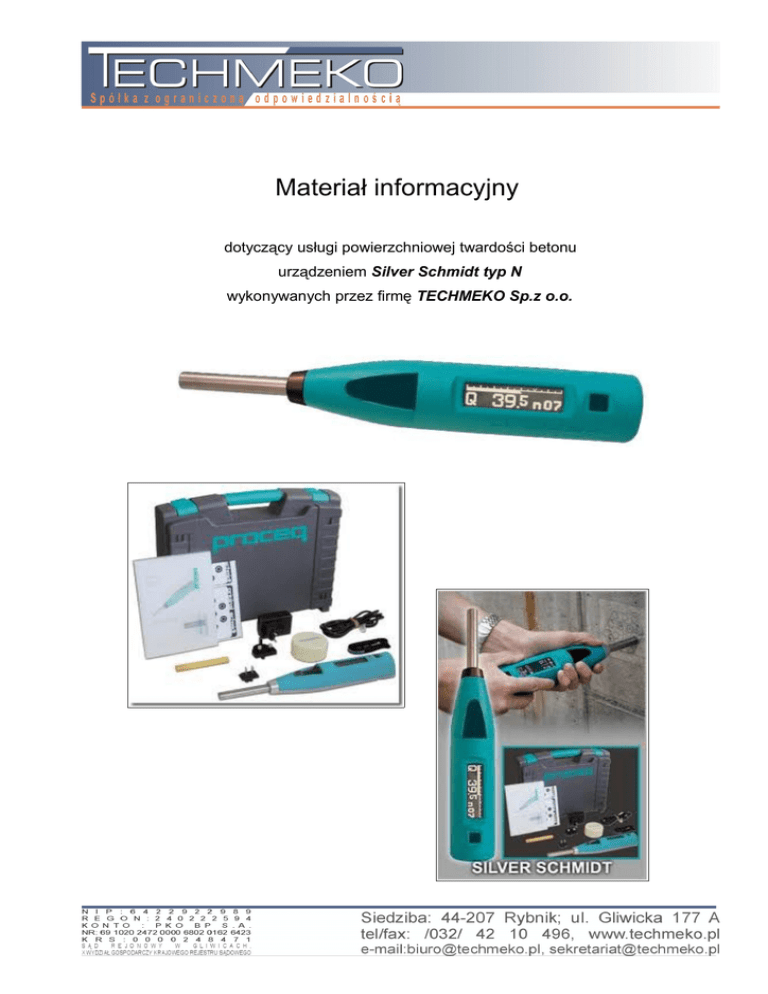

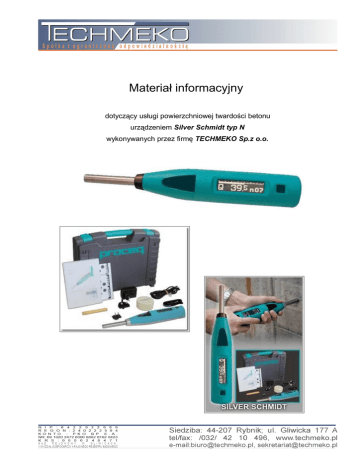

Materiał informacyjny
dotyczący usługi powierzchniowej twardości betonu
urządzeniem Silver Schmidt typ N
wykonywanych przez firmę TECHMEKO Sp.z o.o.
1.
OGÓLNA CHARAKTERYSTYKA POMIARÓW TWARDOŚCI BETONU
URZADZENIEM SILVER SCHMITD TYP N
Jedną z metod nieniszczących badań szacowania wytrzymałości betonu jest metoda
sklerometryczna czyli badanie wytrzymałości betonu za pomocą Młotka Schmidta.
Młotek Schmidta to urządzenie umożliwiające pomiar powierzchniowej twardości betonu, na
podstawie pomiaru odskoku masy trzpienia uderzającej o betonową powierzchnię z określoną
siłą. Głównymi elementami młotka Schmidta są: trzpień, sprężyna oraz bezwładna masa, która
po przyciśnięciu młotka zostaje uwolniona i odbija się z pewną siłą odwzorowując na skali
tzw. liczbę odbicia (L).
Warunki techniczne przeprowadzenia badań:
Wymaga się, aby badania były przeprowadzone w co najmniej 12 miejscach pomiarowych,
usytuowanych możliwie równomiernie na powierzchni badanego elementu. W każdym miejscu
wykonujemy minimum 5 miarodajnych odczytów. Każdy odczyt w innym punkcie
pomiarowym. Punkty powinny być oddalone od siebie o około 2,5 cm.
Jeśli odczyt w danym punkcie różni się o więcej niż 5 jednostek nie uwzględnia się go.
Miejsca, oraz punkty pomiarowe powinny być oznaczone, a szkic elementu z
opisanymi miejscami pomiarowymi dołączone do dokumentacji badania.
Miejsce pomiarowe powinno być odsunięte od krawędzi elementu o minimum 2 cm.
Przed badaniem miejsca pomiarowe należy przeszlifować kamienie ściernym
–
nie przeprowadza się badań w miejscach skorodowanych, takie miejsca należy odpowiednio
przeszlifować
–
unikać należy badania elementów o małej grubości < 10 – 12 cm
–
nie bada się betonu zamarzniętego w czasie dojrzewania
–
należy omijać ziarna kruszywa
–
beton nie powinien być wilgotny (otrzymujemy zaniżone wyniki)
–
nie badamy elementu, jeżeli występujące w nim zbrojenie jest na głębokości < 3 cm
–
nie wykonujemy badań w miejscach rakowatych i porowatych
–
nie wykonujemy badań na powierzchni gdzie znajduje się stwardniałe mleczko cementowe
KRZYWA KONWERSACJI
Interpretacje wyniku pomiarów opiera się o krzywą konwersacji ustalaną laboratoryjne
na podstawie serii pomiarów próbnych.
Zakres „Q” krzywej konwersacji dla urządzenia:
Q = 20 – 62 jednostek
Poza tym zakresem urządzenie nie przelicza powyższej jednostki na jednostkę
wytrzymałości np. [Mpa]
Analiza wyników pomiarów przeprowadzana jest na specjalistycznym
oprogramowaniu dostarczanym przez producenta urządzenia.
2.
CO ZAWIERA OPRACOWANIE POMIARÓW TWARDOŚCI BETONU ?
Opracowanie dotyczące dotyczące pomiarów twardości betonu urządzeniem Silver
Schmidt typ N zawiera:
a) podstawy opracowania oraz przedmiot i cel
b) charakterystykę charakterystykę pomiarów twardości betonu
c) wyniki pomiaru :
3.
−
opis oraz dokumentacja fotograficzna badanego miejsca
−
graficzny obraz wyników każdego uderzenia pomiarowego
−
wynik pomiaru
PRZYKŁADOWE BADANIE TWARDOŚCI BETONU
Pole nr 1.01 – lokalizacja wg zał. Z/01
Opis miejsca badania: badanie wykonano od spodu belki stropowej
UWAGA ...
Zaobserwowano na przygotowanym podłożu betonowym drobne zarysowania co może
świadczyć o braku przyczepności otuliny do zbrojenia i jego zaniżonej wytrzymałości
wykazanej podczas badania.
GRAFICZNY ORAZ WYNIKÓW POMIARU
Impact counter Name
Date & Time
51 Słup 1 - s egm B - pięt ro
08/13/2010 12:04 AM
Q-Values diagram [measurement order]
100
90
80
70
66.0
60.0
60
50
49.0 47.5
63.5
53.0
42.5
40
35.0 37.0
30
20
Q-Values
49.0
47.5
42.5
35.0
37.0
53.0
60.0
66.0
63.5
Averaging mode Upper ou
40.5 MPa
Statistics
Measurements
Invalid measurement s
Mean value
Standard deviat ion
Settings
Averaging mode
Conversion curve
Form f actor
Carbonation dept h
Unit
Serial number
Spring type
Mean
N=
Ni=
f =
s=
9
0 (0%)
40.5 MPa (50.4 Q)
31.5 MPa (11.2 Q)
Mean
Curve EU
Cube 150mm (100%)
0.85
MPa
SH01-002-0580
Silver Schmidt N
Comment
[Add]
10
0
Mean value
1
2
3
4
5
6
7
8
9
WNIOSKI ...
Wytrzymałość charakterystyczna betonu f = 40,5 MPa (beton C30/37)
