nstrukcja bezpieczeństwa ppoż.

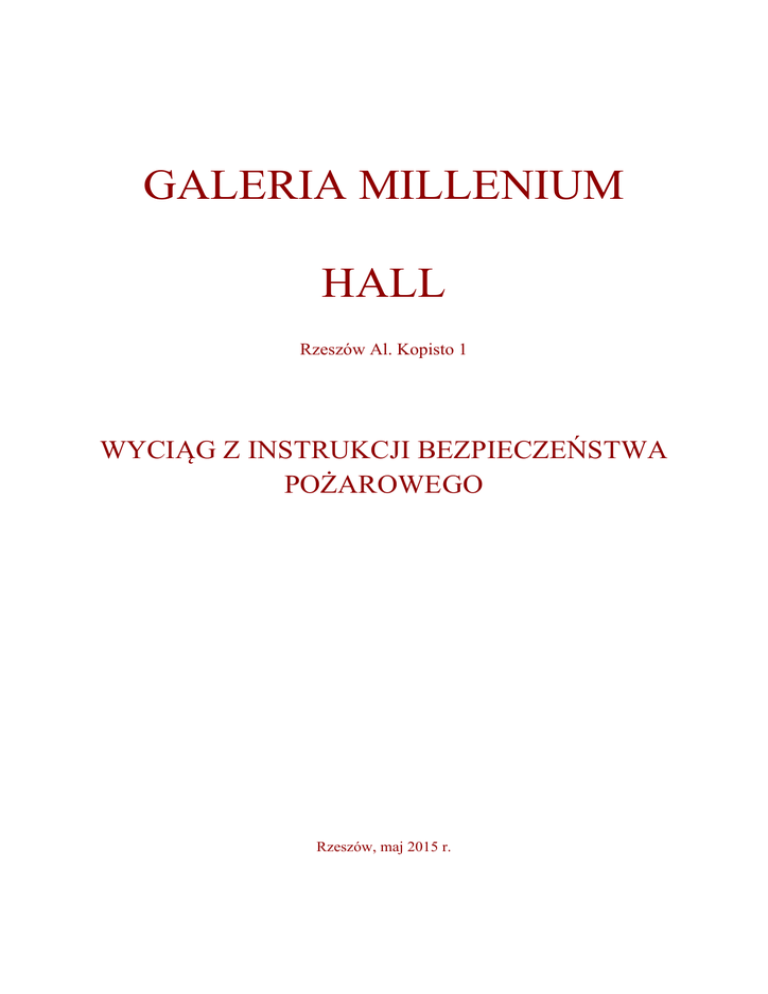

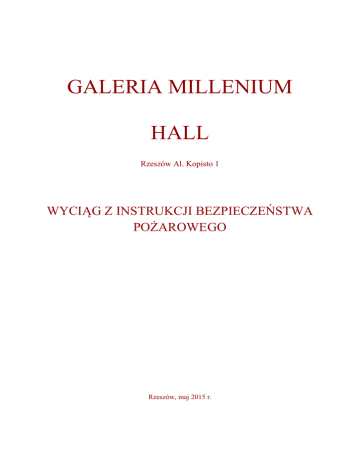

GALERIA MILLENIUM
HALL
Rzeszów Al. Kopisto 1
WYCIĄG Z INSTRUKCJI BEZPIECZEŃSTWA
POŻAROWEGO
Rzeszów, maj 2015 r.
1. CEL OPRACOWANIA INSTRUKCJI
Celem opracowania jest ustalenie wymagań ochrony przeciwpożarowej
w zakresie organizacyjnym, technicznym i porządkowym, jakie należy uwzględnić w
czasie eksploatacji budynku C. H. GALERII MILLENIUM HALL znajdującej się w
Rzeszowie przy Al. Kopisto 1 oraz znajdujących się w nim urządzeń, w tym przede
wszystkim przeciwpożarowych.
Przedmiotem projektu jest wykazanie podstawowych wymagań z instrukcji
bezpieczeństwa pożarowego dla powierzchni Centrum Handlowego Millenium Hall
zlokalizowanego w Rzeszowie - dotyczy lokali handlowo-usługowych w tym branży
odzieżowej zlokalizowanych w C.H..
Ustawa o ochronie przeciwpożarowej z dnia 24 sierpnia 1991 r. (tj. Dz. U.
2009nr 178, poz. 1380 z późń. zm.) definiuje ochronę przeciwpożarową, jako
kompleks zadań mających na celu ochronę życia, zdrowia, mienia i środowiska przed
pożarem, klęską żywiołową lub innym miejscowym zagrożeniem. Zgodnie z art.4 w/w
ustawy, właściciel, zarządca lub użytkownik budynku, obiektu lub terenu
zobowiązany jest w szczególności do:
• przestrzegania przeciwpożarowych wymagań techniczno-budowlanych,
instalacyjnych i technologicznych,
• wyposażenia budynku w sprzęt pożarniczy, ratowniczy i środki gaśnicze oraz
zapewnienia konserwacji i naprawy sprzętu,
• zapewnienia osobom przebywającym w budynku bezpieczeństwa i możliwości
ewakuacji,
• zaznajomienia pracowników z przepisami przeciwpożarowymi,
• przygotowania budynku do prowadzenia akcji ratowniczej oraz do
ustalenia sposobu postępowania na wypadek pożaru,
• ustalenia sposobu postępowania na wypadek powstania pożaru klęski
żywiołowej lub innego miejscowego zagrożenia.
2. ODPOWIEDZIALNOŚĆ
ZA REALIZACJĘ ZADAŃ OKREŚLONYCH W NINIEJSZEJ INSTRUKCJI ORAZ
ZA PRZESTRZEGANIE PODANYCH W NIEJ ZASAD POSTĘPOWANIA
ODPOWIEDZIALNI SĄ WSZYSCY UŻYTKOWNICY I PRACOWNICY W ZAKRESIE
ZGODNYM Z ZAWARTYMI W INSTRUKCJI POSTANOWIENIAMI.
3. OGÓLNA
CHARAKTERYSTYKA,
KLASYFIKACJA
WYSOKOŚĆ I LICZBA KONDYGNACJI
POŻAROWA,
Budynek użyteczności publicznej pod nazwą „GALERIA MILLENIUM HALL”
jest budynkiem podpiwniczonym posiadającym w zasadniczej części od 1 do 5
kondygnacji nadziemnych, o wysokości 24,90 m. Zasadniczą część budynku stanowi
trzykondygnacyjna galeria handlowa zawierająca szereg różnej wielkości lokali
handlowo – usługowych oraz pasaże komunikacyjne. Poszczególne poziomy galerii
handlowej połączone są różnej wielkości otworami usytuowanymi w obrębie pasaży,
pełniącymi częściowo funkcję komunikacyjną (schody i pochylnie ruchome).
Lokale handlowo-usługowe zgodnie z wymaganiami warunków ochrony
przeciwpożarowej opracowanych dla galerii wyposażone są we wszystkie niezbędne
instalacje przeciwpożarowe wymagane dla tego typu obiektów. Wszystkie użyte
materiały budowlane posiadają cechę nierozprzestrzeniania ognia (NRO). W związku
z powyższym do wystroju wnętrz użyto wyłącznie materiałów, których produkty
rozkładu termicznego nie są bardzo toksyczne lub silnie dymiące,wykładzin
podłogowych i okładzin ściennych oraz stałych elementów, co najmniej trudno
zapalnych, sufitów nie kapiących i nie odpadających pod wpływem ognia. Wszelkie
dokonywane zmiany w lokalu w tym stosowania materiałów wykończenia wnętrz nie
spełniających wymogów bezpieczeństwa pożarowego (np. nie spełniających NRO),
bez uprzedniej zgody zarządzającego są niedopuszczalne.
4. WARUNKI EWAKUACJI
Na łączną powierzchnię użytkową większości lokali składa się zarówno sala
sprzedaży, wydzielone pomieszczenia w tym przygotowalnia, zespół przymierzalni,
zaplecza socjalno-biurowe itp. Większość lokali posiada bezpośrednie wyjście
prowadzące do głównego ciągu komunikacyjnego. Przepusty
instalacyjne
w
elementach oddzielenia ppoż. posiadają klasę odporności ogniowej EI wymaganą dla
tych elementów. Wymaga się zastosowania wyłącznie certyfikowanych rozwiązań
technicznych. W obrębie lokalu nie przewiduje się składowania materiałów
niebezpiecznych pożarowo. W żadnym z pomieszczeń nie występują strefy
(pomieszczenia) zagrożone wybuchem.
Określenie ilości osób mogących przebywać w danej strefie C.H. Millenium Hall
Garaż
Powierzchnia strefy pożarowej garażu wynosi 26362 m2. Dla określenia
maksymalnej liczby osób mogących przebywać w obrębie garażu przyjęto
30m2/osobę, co daje maksymalną liczbę osób ok. 930.
Część handlowo-usługowa
Wyliczenie ilości osób do ewakuacji z obiektu oparto na następujących zasadach:
• w
poszczególnych
lokalach
handlowych
zastosowano
wskaźnik
2
powierzchniowy 4,0 m na osobę, z tym, że uwzględniono ok. 80%
powierzchni lokalu, zakładając, że ok. 20% powierzchni przeznaczone będzie
na zaplecza i zagospodarowanie lokalu,
• dla pomieszczeń gastronomiczno-rozrywkowych przyjęto 1m2 na osobę,
• ilość osób w pasażu określono przyjmując wskaźnik 4,0 m2 na osobę, dla ok.
10% powierzchni pasażu zakładając jego przeznaczenie w tej części na
powierzchnie handlowo – usługowe, stoiska reklamowei ekspozycje,
• dla parkingu – wg współczynnika 30 m2 na osobę
Z każdego poziomu zapewniono odpowiednie warunki do prowadzenia ewakuacji
osób tam przebywających. Z większości lokali zapewniono wyjście do pasażu
handlowego a następnie do wydzielonej ewakuacyjnej klatki schodowej wyposażonej
w urządzenia zapobiegające lub służące do usuwania dymu. Dla większości lokali
zapewniono dwa kierunki ewakuacji. Wejścia do poszczególnych lokali w C.H.
Millenium Hall zamykane są rolowanymi ażurowymi żaluzjami z napędem
elektrycznym.
Długość przejścia ewakuacyjnego w obrębie lokalu liczona od najdalszego
miejsca, w którym mogą przebywać ludzie do witryny wejściowej prowadzącej do
pasażu lub wejścia do wydzielonego korytarza ewakuacyjnego zapewniającego
wyjście bezpośrednio na zewnątrz budynku nie przekracza dopuszczalnych
odległości tj. 80m. długości przejść mogły zostać powiększone poprzez zastosowane
w galerii urządzeń i instalacji przeciwpożarowych.
5. WARUNKI EWAKUACJI Z GARAŻU
W związku z zakładaną możliwością przebywania w garażu ok. 930 osób
występuje koniecznośćzapewnienia im ok. 6,0 m.b. łącznej szerokości wyjść
ewakuacyjnych. Zapewniono możliwość ewakuacji ludzi z garażu do 9 klatek
schodowych. W praktyce zapewniono znacznie większą od wymaganej łączną
szerokość wyjść ewakuacyjnych. Wszystkie drzwi wyjść ewakuacyjnych z garażu
wyposażone są w okucia przeciwpaniczne. Długość przejścia ewakuacyjnego w
garażu nie przekracza dopuszczalnych 60 m. Przejścia pomiędzy garażem a częścią
nadziemną zamknięte są przedsionkami przeciwpożarowymi zamkniętymi
obustronnie drzwiami w klasie EI30 odporności ogniowej wyposażonymi w
samozamykacze. Przedsionki przeciwpożarowe posiadają wymiary nie mniejsze niż
1,4 x 1,4 m oraz wyposażone są w wentylację mechaniczną. Ściany obudowy
przedsionków posiadają odpornośćogniową nie mniejszą niż REI60.
Ewentualne przewody elektroenergetyczne przechodzące przezprzedsionki
przeciwpożarowe obudowane są elementami w klasie EI60 odporności ogniowej.
Rozwiązanie takie zastosowano zarówno w połączeniach z klatkami schodowymi, jak
i w połączeniach z pochylniami ruchomymi. Klatki schodowe obudowane są na
poziomie garażu ścianami w klasie REI120, a na wyższych kondygnacjach w klasie
REI60 odporności ogniowej. Windy zamknięto od strony garażu również
przedsionkami przeciwpożarowymi lub drzwiami pojedynczymi w klasie EI60
odporności ogniowej. Drzwi dymoszczelne na ciągach komunikacyjnych, które
utrzymywane będą normalnie w pozycji otwartej przez elektrotrzymacze, zamykane
będą samoczynnie na sygnał z systemu sygnalizacji pożaru.
6. WARUNKI EWAKUACJI Z GALERII
Przyjęto założenie, że część osób znajdujących się w dużych sklepach może
ewakuować się wyjściami ewakuacyjnymi prowadzącymi bezpośrednio na zewnątrz
budynku, do wydzielonych klatek schodowych lub korytarzy ewakuacyjnych,
natomiast część ewakuuje się do galerii handlowej i dalej wyjściami prowadzącymi
na zewnątrz, do sąsiednich stref pożarowych lub do wydzielonych ewakuacyjnych
klatek schodowych zabezpieczonych przed zadymieniem. Z kilku sklepów
zapewniono wyjścia ewakuacyjne prowadzące na zewnątrz budynku.Z
poszczególnych sklepów, restauracji, sal konferencyjnych oraz innych pomieszczeń,
w których może przebywać ponad 50 osób przyjęto zasadę zapewnienia, co najmniej
dwóch wyjść ewakuacyjnych oddalonych od siebie nie mniej niż 5,0m. Każde z wyjść
posiada wymiary minimalne 0,9 x 2,0 mw świetle. Łączna szerokość wyjść
ewakuacyjnych dostosowana jest do ilości osób mogących przebywać w
pomieszczeniu. Przyjęto, że 2 wyjścia ewakuacyjne wymagane są dla sklepów
(lokali) o powierzchni całkowitej powyżej 300 m2. Szerokość przejść w salach
kinowych wynosi 1,2 m, a w przejściach, którymi ewakuuje się więcej niż 150 osób
odpowiednio więcej, zgodnie ze wskaźnikiem 0,6 m na każde 100 osób.
Drzwi uchylne wszystkich wyjść ewakuacyjnych z pomieszczeń i przestrzeni,
w których mogą przebywać ludzie w grupach powyżej 300 osób wyposażono w
certyfikowane belkowe okucia przeciwpaniczne. Długość przejścia ewakuacyjnego
budynku nie przekracza dopuszczalnej wynoszącej 80 m (długość podstawowa 40m,
powiększona o 50% ze względu na instalację tryskaczową plus o 50% ze względu na
zastosowanie samoczynnego oddymiania). Drzwi z pomieszczeń otwierane na drogi
ewakuacyjne nie zawężają ich poniżej wartości wymaganych.Zachowano minimalne
wymiary szerokości wynoszące odpowiednio dla biegów klatek schodowych1,2 m,
spoczników 1,5 m oraz korytarzy 1,4 m. Zastosowano oznakowanie ewakuacyjne
(wyjściai kierunki ewakuacji) odpowiadające wymaganiom normowym (PN-92/N01256/02) w zakresie szczegółowych rodzajów i wymiarów, z uwzględnieniem
zwiększonych wymiarów piktogramów,ze względu na znaczną wielkość obiektu.
Ściany klatek schodowych w części nadziemnej budynku posiadają odporność
ogniową REI 60, zamknięte są drzwiami w klasie EI 30 odporności ogniowej,
wyposażonymi w samozamykacze. Wydzielone ewakuacyjne klatki schodowe w
budynku wyposażone są w urządzenia zapobiegające ich zadymieniu. Uruchomienie
nadciśnienia klatek oraz systemów zapobiegania ich zadymieniu realizowane jest
samoczynnie z systemu sygnalizacji pożaru.
Jako zamknięcia przejść komunikacyjnych pomiędzy garażem, a częścią
nadziemną zastosowano wentylowane przedsionki przeciwpożarowe zamknięte
obustronnie drzwiami w klasie EI 30 odporności ogniowej. Rozwiązanie takie
zastosowano zarówno w połączeniach z klatkami schodowymi, jak i w połączeniach z
pochylniami ruchomymi. Klatki schodowe obudowane są na poziomie
garażuścianami w klasie REI 120, a na wyższych kondygnacjach w klasie REI 60
odporności ogniowej.
Windyzamknięto od strony garażu również przedsionkami przeciwpożarowymi lub
drzwiami pojedynczymi w klasie EI 60 odporności ogniowej. Drzwi dymoszczelne na
ciągach komunikacyjnych, które utrzymywane będą normalnie w pozycji otwartej
przez elektrotrzymacze, zamykane będą samoczynnie na sygnał z systemu
sygnalizacji pożaru. Korytarze ewakuacyjne umożliwiające ewakuację na
poszczególnych poziomach galerii handlowychobudowane są ścianami w klasie nie
mniejszej niż EI 15 odporności ogniowej (drzwi w tych ścianach bez wymagań w
zakresie odporności ogniowej). Klatki schodowe posiadają na poziomie parteru
zabezpieczenia (np. otwierane barierki) przed omyłkowym zejściem do
podpiwniczenia w czasie ewakuacji ludzi.
7. INSTALACJE I URZĄDZENIA
PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU
Zlokalizowano w pomieszczeniu monitoringu i ochrony. Z uwagi na wielkość obiektu
oraz podział na strefy pożarowe, wykonano dodatkowe wyłączniki prądu,wyłączające
odrębnie część kinową oraz część hotelową. Wyłączniki te umieszczono
odpowiednio w holu wejściowym kin przy kasach kinowych oraz w recepcji na
parterze części hotelowej. Zadziałanie (użycie) wyłącznika pożarowego będzie
sygnalizowane w pomieszczeniu ochrony.
INSTALACJA OŚWIETLENIA AWARYJNEGO
W budynku wykonane jest oświetlenie awaryjne - Oświetlenie realizuje również
funkcję oznakowania ewakuacyjnego kierunkowego - wskazującego jednoznacznie
drogi, kierunki i wyjścia ewakuacyjne. Znaki kierunkowe podświetlane w garażu,
salach multiplex-u i na drogach ewakuacyjnych z multiplex-u, w tym w obrębie
zewnętrznych przejść po dachuoraz w zewnętrznych ewakuacyjnych klatkach
schodowych, wykonano w funkcji „na jasno”, jako świecące podczas użytkowania
obiektu. Lokale wyposażone są w instalację oświetlenia ewakuacyjnego.
DŹWIGI OSOBOWE
Szyby dźwigów wydzielone są od strony garażu ścianami w klasie REI 120 oraz
zamknięte zostały przedsionkami przeciwpożarowymi z drzwiami w klasie EI30 lub
alternatywnie drzwiami pojedynczymi w klasie EI60 z samozamykaczami. Wszystkie
kabiny dźwigów w razie wykrycia pożaru w budynku przez system sygnalizacji
pożaru, samoczynnie zjeżdżać będą na parter, po czym nastąpi otwarcie ich drzwi i
zablokowanie w pozycji otwartej. W razie zaniku napięcia kabiny dźwigów realizują
funkcję zjazdu do najbliższego niższego przystanku, otwarcia drzwi i zablokowania
ich w pozycji otwartej. Każda kabina dźwigu wyposażona jest w oświetlenie
ewakuacyjne oraz łączność intercom, umożliwiającą komunikację z obsługą centrum.
Szyby dźwigów osobowych chronione są przed zadymieniem (nadciśnienie) lub
oddymiane
grawitacyjnie.
Wymagania
dodatkowe
dotyczące
dźwigów
przystosowanych funkcji dźwigu dla ewakuacji osób niepełnosprawnych ujęte zostały
poniżej.
INSTALACJA TRYSKACZOWA
W częściach wspólnych przewidziano wykonanie instalacji tryskaczowej
podstropowej i sufitowejw sufitach podwieszonych dla:
• zabezpieczenia galerii handlowej (pasażu handlowego) poprzez wykonanie
instalacji tryskaczowej podstropowej i w sufitach podwieszonych,
• zabezpieczenia pomieszczeń administracji centrum, sanitariatów publicznych,
pomieszczeńtechnicznych oraz rożnego rodzaju pomieszczeń wspólnych
(wyjścia ewakuacyjne, etc.).
INSTALACJA ODDYMIAJĄCA
Zaprojektowany system wentylacji pożarowej w budynku ma za zadanie zapewnienie
odpowiednich warunków ewakuacji użytkowników obiektu w czasie niezbędnym na
jej przeprowadzenie oraz poprawę warunków przeprowadzenia działań ratowniczych
przez służby ratownicze. Część handlowo – usługowa obiektu oddymiana jest
mechanicznie. Sklepy do 900m2 oddymiane są przez atrium, natomiast sklepy o
powierzchni większej niż 900 m2 posiadają oddymianie indywidualne. Poszczególne
strefy dymowe oddymiane są mechanicznie z wydajnością określoną na podstawie
obliczeń inżynierskich rozprzestrzeniania się dymu w razie pożaru przy
uwzględnieniu najbardziej niekorzystnych scenariuszy.
STEROWANIE I SYGNALIZACJA PRACY INSTALACJI WENTYLACJI
POŻAROWEJ
Sterowanie uruchomieniem instalacji wentylacji pożarowej przewidziano
automatyczne poprzez czujki dymowe systemu sygnalizacji pożaru, z zachowaniem
możliwości sterowania ręcznego wentylatorami oraz urządzeniami oddymiającymi
(zarówno włączenie, jak i wyłączenie) z wydzielonego pomieszczenia monitoringu i
ochrony. Galeria Millenium Hall w Rzeszowie posiada system sygnalizacji pożaru
wraz z monitoringiem do najbliższej jednostki ratowniczo-gaśniczej PSP.
PRZYCISKI ROP
W przypadku wykrycia pożaru przez czujki pożarowe w pierwszej kolejności nastąpi
wyłączenie wszystkich urządzeń wentylacji bytowej i klimatyzacji oraz zamknięcie
klap przeciwpożarowych na przewodach i kanałach wentylacyjnych, następnie
zostanie uruchomiona instalacja oddymiająca oraz opuszczone zostaną kurtyny
dymowe w tej strefie oddymiania, w której nastąpiło wykrycie pożaru. Stan
zadziałania poszczególnych elementów systemu (wentylatorów, klap odcinających,
kurtyn itp.) sygnalizowany jest do pomieszczenia ochrony i wizualizowany poprzez
pożarowy system zarządzania budynkiem.
SYSTEM SYGNALIZACJI POŻARU
System sygnalizacji pożaru zapewnia pełną ochronę budynku. Oznacza to, że
chronione są wszystkie pomieszczenia, w tym również butiki i pozostałe
pomieszczenia w galerii handlowej. Zwolnionymi z ochrony są jedynie sanitariaty
(łazienki z suszarkami lub ogrzewaczami przepływowymi chronione sączujkami
optycznymi) oraz pomieszczenia mokre (chłodnie, mroźnie) i kanały wentylacyjne.
Zastosowano instalację adresowalną, pętlową gwarantującą wysoką niezawodność i
jakość funkcjonowania, pracującą w układzie dialogowym. Wszystkie podstawowe
elementy instalacji (czujki, izolatory, gniazda, adaptery, centrala sygnalizacji,
zasilacze, ręczne ostrzegacze pożarowe, sygnalizatory optyczne i akustyczne,
wskaźniki zadziałania,zwalniaki, sterowniki, siłowniki) posiadają certyfikaty wydane
przez CNBOP.
DŹWIĘKOWY SYSTEM OSTRZEGAWCZY
W całym obiekcie, w tym w garażu, galerii handlowej, w sklepach, w zespole kin i w
hotelu wykonana została instalacja umożliwiająca rozgłaszanie komunikatów
głosowych dla potrzeb sprawnej ewakuacji osób przebywających w budynku,
nadawanych automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożaru, a
także przez operatora. Zastosowano podział na strefy nagłośnienia zgodny z
podziałem na strefy pożarowe. Poszczególne zespoły wzmacniaczy współpracują ze
sobą w sieci.W budynku został zaprojektowany i wykonany system DSO
umożliwiający nadawanie zrozumiałej informacji o konieczności ewakuacji oraz
środkach podejmowanych w celu ochrony życia w jednym określonym obszarze lub
w większej liczbie obszarów nadawania komunikatów. Cały obiektze względów
ewakuacyjnych został podzielony na logiczne strefy nagłośnienia. Do
poszczególnych stref nagłośnieniowych będą transmitowane komendy ewakuacyjnoostrzegawcze, komunikaty słowno alarmowe, komentarze, zapowiedzi słowne oraz
podkłady muzyczne.
MIKROFON STRAŻAKA
Znajduje się w pokoju ochrony centrum. Drugimikrofon strażaka obsługujący Hotel
Hilton znajduje się w recepcji hotelu na parterze. Mikrofon strażaka służy do
przekazywania komunikatów ewakuacyjnych przez strażaka kierującego działaniami
ratowniczymi.
INSTALACJA WODOCIĄGOWA WEWNĘTRZNA PRZECIWPOŻAROWA
Zastosowano hydranty 33 w garażu oraz 25 w pozostałej części budynku (również w
butikach, multikinie i w biurach na piętrach). W przypadku aranżacji części
pomieszczeń na magazyny o powierzchni powyżej 200 m2, pomieszczenia te
wyposażone będą w hydranty 52. Zapewniono skuteczny zasięg gaśniczy do
wszystkich pomieszczeń, obejmując ochroną całą powierzchnię obiektu. Instalację
hydrantową w obrębie garażu wykonano, jako nawodnioną z rurami ogrzewanymi
kablem grzewczym. Instalacja ta zasilana jest dwustronnie z sieci miejskiej. Przyjęto
działanie jednoczesne dwóch hydrantów 52 w magazynach (wydajność nominalna
instalacji 5 dm3/s, przy ciśnieniu 0,2 MPa). Zastosowano hydranty szafkowe
(bębnowe z wężem gumowym półsztywnym 25 i 33), z miejscem na gaśnicę, o
zasięgu 30 m oraz hydranty szafkowe (z wężem płasko składanym 52), również z
miejscem na gaśnicę o zasięgu 30 m.
8. WYPOSAŻENIE W PODRĘCZNY SPRZĘT GAŚNICZY
Budynek jest wyposażony w rodzaje i ilości podręcznego sprzętu gaśniczego,
zgodnie z wymaganiami w tym zakresie (jednostka sprzętu gaśniczego 2 kg lub 3
dm3 na 300 m2 powierzchni). Maksymalna odległość dojścia do gaśnicy nie
przekracza 30 m.
9. OBOWIĄZKI NAJEMCÓW LUB OSÓB PEŁNIĄCYCH FUNKCJE
KIEROWNICZE W PODMIOTACH UŻYTKUJĄCYCH POMIESZCZENIA W
BUDYNKU
Najemcy powierzchni biurowych, lub osoby pełniące funkcje kierownicze w
podmiotach gospodarczych użytkujących pomieszczenia w obiekcie, zobowiązane są
do znajomości przepisów przeciwpożarowych, szczególnie dotyczących stosowania
materiałówpożarowo i wybuchowo-niebezpiecznych w kierowanych przez siebie
komórkach, zapewnienia przestrzegania przeciwpożarowych wymagań budowlanych,
instalacyjnych i technologicznych w użytkowanych pomieszczeniach, uwzględniania
zagadnień ppoż. w instrukcjach technologiczno-ruchowych, kontrolowania
przestrzegania tych przepisów przez podległy personel, znajomości zagrożeń
pożarowych i wybuchowych, a także innych miejscowych w procesach
technologicznych występujących w podległych im komórkach organizacyjnych,
znajomości stanu wszystkich urządzeń, których użytkowanie wiąże się z
zagrożeniem pożarowym lub innym miejscowym oraz do dbania o ich właściwy stan
techniczny, organizowania stanowisk pracy zabezpieczonych przed pożarem,
wybuchem lub innym miejscowym zagrożeniem, prowadzenia szkoleń
instruktażowych na stanowisku pracy w zakresie ochronyprzeciwpożarowej na
bezpośrednio im podległych stanowiskach pracy,kierowania podległych pracowników
na szkolenia z zakresu ochrony przeciwpożarowej,kontrolowania podległego
personelu w zakresie przestrzegania przepisów i instrukcji ppoż., ze szczególnym
uwzględnieniem tych stanowisk, na których występują szczególne zagrożenia,
znajomości własności fizycznych i chemicznych stosowanych materiałów i do
zapewnienia właściwego ich przechowywania i magazynowania, wprowadzenia
normatywów przechowywania cieczy palnych (o ile są stosowane) w poszczególnych
pomieszczeniach użytkowanych przez daną komórkę organizacyjną, uwzględniania
w planach zabezpieczenia pomieszczeń wymagań ochrony przeciwpożarowej,a w
szczególności zagadnień ewakuacji, zapewnienia należytego stanu dróg i wyjść
ewakuacyjnych, oraz dostępu do użytkowanych pomieszczeń, zaznajamiania
pracowników z zagrożeniami pożarowymi i wybuchowymi występującymi w
użytkowanych pomieszczeniach, w szczególności w przypadku wprowadzania
nowych technologii i materiałów, współdziałania ze służbami technicznymi i
Dyrektorem Zarządzającym – Administratorem
W
zakresie
zabezpieczenia
przeciwpożarowego
użytkowanych
pomieszczeń,wykonywania zarządzeń i zaleceń w sprawach dotyczących
zabezpieczenia przeciwpożarowego użytkowanych pomieszczeń, powiadamiania
Dyrektora Zarządzającego – Administratora obiektu o brakach i usterkach w
zabezpieczeniu przeciwpożarowym, uczestniczenia w próbnych alarmach
pożarowych i ćwiczeniach organizowanych w obiekcie, wykorzystywania narad z
pracownikami do omawiania spraw zabezpieczenia ppoż., zabezpieczenia
użytkowanych pomieszczeń w związku z przerwami w pracy (po pracy,w dniach
wolnych, w czasie remontów itp.), przedstawiania na naradach wniosków w sprawie
bezpieczeństwa pożarowegow użytkowanych pomieszczeniach w budynku. W
przypadku konieczności przeprowadzenia prac adaptacyjnych w użytkowanych
pomieszczeniach, w szczególności obejmujących zmiany wymagające projektu, w
zakresie realizacji i nadzorowania inwestycji zobowiązany jest do zapewnienia
uzyskania zgody Dyrektora Zarządzającego – Administratora, uzgadniania pod
względem
ochrony
przeciwpożarowej
założeń
techniczno-ekonomicznych
projektowanych inwestycji budowlanych lub technologicznych, uzgadniania pod
względem ochrony przeciwpożarowej projektów branżowych.
10. OBOWIĄZKI UŻYTKOWNIKÓW OBIEKTU
Wszyscy użytkownicy obiektu zobowiązani są do:
• przestrzegania przepisów przeciwpożarowych,
• przestrzegania warunków bezpieczeństwa podanych w niniejszej instrukcji lub
w instrukcjach technologiczno – ruchowych użytkowanych urządzeń,
• znajomości zasad postępowania na wypadek pożaru,
• prawidłowego użytkowania instalacji i urządzeń elektroenergetycznych, a w
szczególności przestrzegania zakazów samodzielnego „naprawiania”
bezpieczników, oraz umieszczaniana punktach świetlnych osłon i dekoracji z
materiałów palnych,
• nie przechowywania w mieszkaniach i innych pomieszczeniach użytkowanych
w budynku substancji stwarzających zagrożenie pożarowe lub wybuchowe
oraz inne miejscowe,
• nie tarasowania dróg ewakuacyjnych oraz dostępu do wszelkich urządzeń
związanych z bezpieczeństwem pożarowym w budynku,
• zgłaszania Administratorowi zauważonych zagrożeń i nieprawidłowości w
zabezpieczeniu ppoż.,
• wykonywania wszystkich poleceń kierującego akcją ratowniczo - gaśniczą.
11. POTENCJALNE ŹRÓDŁA POWSTANIA
MIEJSCOWEGO ZAGROŻENIA
POŻARU
LUB
INNEGO
Źródłami pożaru w budynkach mogą być:
1. Stany awaryjne urządzeń elektrycznych i elektronicznych.
- zwarcia
- przeciążenia
- przepięcia
2. Stany awaryjne urządzeń.
3. Brak nadzoru i konserwacji urządzeń i instalacji elektrycznych, wentylacyjnych i
klimatyzacyjnych, uziemiających, odgromowych i zabezpieczających.
4. Nieprzestrzeganie przepisów ppoż.
5. Zaproszenie ognia przez użytkowników obiektu.
6. Zaproszenie ognia podczas prowadzenia prac pożarowo niebezpiecznych.
7. Umyślne podpalenie.
W obiektach należy uwzględnić możliwość innych zagrożeń wywołanych celowo,
takich jak spowodowanie silnego zadymienia poprzez wrzucenie świecy dymnej,
wrzucenie pojemników z gazami łzawiącymi lub obezwładniającymi, podrzucenie
substancji zapachowych, toksycznych itp., napad rabunkowy.
12. DROGI ROZPRZESTRZENIANIA SIĘ POŻARU
• W kierunku poziomym pożar rozprzestrzenia się wzdłuż ciągów
komunikacyjnychna poszczególnych kondygnacjach. W przypadku pożaru
samochodu pożar może rozprzestrzeniać się poprzez zapalenie sąsiadujących
pojazdów.
• W kierunku pionowym pożar rozprzestrzenia się poprzez,
- zablokowane w pozycji otwartej drzwi klatek schodowych i przedsionków,
- oknami (otworami) po elewacji budynku,
- kanałami wentylacji.
PRZY
ARANŻACJI
POMIESZCZEŃ
13. ZAPOBIEGANIE
POŻAROM
UŻYTKOWYCH
Przy aranżacji pomieszczeń należy zapewnić ogólne warunki bezpieczeństwa
pożarowego, bezpieczną ewakuację osób, prawidłowy stan instalacji i urządzeń oraz
przestrzegać zasad przechowywania i składowania materiałów palnych.
W szczególności:
• zapewnić co najmniej dwa wyjścia ewakuacyjne z pomieszczeń, w których
może przebywaćwięcej niż 50 osób lub których powierzchnia przekracza
300m2,
• zapewnić szerokość drzwi dostosowaną do liczby osób mogących przebywać
jednocześniew pomieszczeniu, zachowując wskaźnik 0,6 m na 100 osób, ale
nie mniej niż 0,9 m na każde drzwi,
• zapewnić drzwi wyjściowe otwierające się na zewnątrz pomieszczenia, nie
rozsuwane, podnoszone lub obrotowe,
• zapewnić wymaganą przepisami długość przejścia w pomieszczeniu,
mierzoną od najdalszego miejsca, w którym może przebywać człowiek do
wyjścia ewakuacyjnego z tego pomieszczenia,
• zapewnić wymaganą przepisami długość dojścia ewakuacyjnego mierzoną od
wyjścia z pomieszczenia do wyjścia na zewnątrz budynku, zapewnić stałe
elementy oraz wystroju wnętrz z materiałów niepalnych lub co najmniej trudno
zapalnych,
• zapewnić okładziny sufitowe lub sufity podwieszone z materiałów niepalnych
lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia,
• zastosować oświetlenie ewakuacyjne i bezpieczeństwa.
14. USTALENIA PORZĄDKOWE
W budynku GALERII MILLENIUM HALL znajdującej się w Rzeszowie Al. Kopisto 1,
zabrania się:
• używania otwartego ognia,
• palenia tytoniu poza miejscami wyznaczonymi,
• użytkowania instalacji, urządzeń i narzędzi nie sprawnych technicznie lub w
sposób niezgodny z przeznaczeniem albo warunkami podanymi przez
producenta, bądź nie poddawanych okresowym kontrolom o zakresie i
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
częstotliwości wynikającej z przepisów prawa budowlanego, jeżeli może się to
przyczynić do powstania pożaru, wybuchu lub rozprzestrzeniania ognia,
przechowywania cieczy palnych w pomieszczeniach do tego nie
dostosowanych o fakcie przechowywania tych cieczy w danym pomieszczeniu
musi być powiadomiona ochrona,
składowania materiałów palnych na drogach ewakuacyjnych,
składowania materiałów palnych z niezachowaniem wymaganej odległości od
urządzeń ogrzewczych,
gromadzenia odpadów palnych należy je usuwać niezwłocznie po
zakończeniu pracy,
zamykania drzwi ewakuacyjnych w sposób uniemożliwiający ich
natychmiastowe użycie,
tarasowania dostępu wyjść ewakuacyjnych, do sprzętu pożarniczego, kurków
głównych instalacji gazowej, wyłączników prądu i tablic rozdzielczych oraz
innych urządzeń mających wpływ na bezpieczeństwo pożarowe budynku,
używania sprzętu pożarniczego do celów nie związanych z ochroną ppoż.,
wprowadzania do pomieszczeń, w szczególności do pomieszczeń, w których
występuje zagrożenie wybuchem urządzeń elektrycznych i narzędzi nie
przewidzianych procesem technologicznym, lub nie spełniających wymagań,
pozostawiania po pracy nie wyłączonych z gniazd sieciowych odbiorników
energii elektrycznej, takich jak: wentylatory, kuchenki, grzejniki itp. nie
przeznaczonych do pracy ciągłej,
ustawiania elektrycznych urządzeń grzewczych w odległości mniejszej niż
0,5m od materiałów palnych, bez zastosowania izolatora termicznego
zabezpieczającego przed zapaleniem się podłoża,
posługiwania się w lokalach użytkowych dodatkowymi odbiornikami energii, w
szczególności z otwartą spiralą grzejną oraz bez wyłączników termicznych,
używania niezgodnie z instrukcją obsługi lub zasadami eksploatacji urządzeń
elektrycznych, naprawiania i przeróbek w/w urządzeń przez osoby nie
posiadające odpowiednich uprawnień ikwalifikacji; wszelkie nieprawidłowości
w pracy tych urządzeń należy zgłaszać służbom technicznym lub ochronie.
Używanie urządzeń z wadami jest zabronione.
opuszczania pomieszczeń z pozostawionymi bez nadzoru odbiornikami
energii nieprzeznaczonymi do pracy ciągłej,
wychodzenia z pomieszczeń bez sprawdzenia, czy nie zachodzi możliwość
powstania pożarulub wybuchu,
wykonywania wszelkich czynności, które mogą spowodować pogorszenie
stanu bezpieczeństwa pożarowego w budynku lub przyczynić się do
powstania lub rozprzestrzenienia się pożaru.
15. ZASADY OBSŁUGI PODRĘCZNEGO SPRZĘTU GAŚNICZEGO
HYDRANT WEWNĘTRZNY
Jest to obudowany zespół składający się z zaworu hydrantowego, jednego lub dwóch
odcinków wężypożarniczych i prądownicy. Hydranty mogą być użyte do gaszenia
pożaru w zarodku wszędzie tam,gdzie jako środek gaśniczy można stosować wodę.
UWAGA:
GASZENIE WODĄ POŻARÓW W OBRĘBIE URZĄDZEŃ ELEKTRYCZNYCH POD
NAPIĘCIEM JEST ZABRONIONE.
Sposób użycia hydrantu
Sposób użycia hydrantu jest następujący: należy otworzyć szafkę, rozwinąć wąż,
otworzyć zawór hydrantowy i skierować strumień wody na palące się materiały,
zraszając powierzchnię, na której występuje proces palenia od brzegu ku środkowi.
Przy pożarach przedmiotów ustawionych pionowo nie należy gasić od góry do dołu.
Obsługę hydrantu powinny stanowić dwie osoby.
GAŚNICE ŚNIEGOWE
Gaśnice i agregaty śniegowe przeznaczone są do gaszenia w zarodku pożarów
cieczy palnych, gazów (np. metan, propan, acetylen) oraz do pożarów instalacji i
urządzeń elektrycznych znajdujących się pod napięciem. Działanie gaśnicze
dwutlenku węgla polega na silnym oziębieniu palących się materiałów oraz
zmniejszeniu stopnia nasycenia mieszaniny palnej tlenem.
SPOSÓB UŻYCIA: trzymając za dyszę otworzyć zawór i skierować strumień CO2 na
ognisko pożaru. W czasie gaszenia gaśnicę i dyszę należy trzymać tylko za uchwyty.
Ponieważ wypływający z dyszy dwutlenek węgla silnie oziębia się, nie wolno używać
gaśnic śniegowych do gaszenia ludzi. Gaśnicę należy chronić przed możliwością
nagrzania się powyżej 35°C.
GAŚNICE PROSZKOWE
Gaśnice i agregaty proszkowe cechuje wysoka skuteczność gaśnicza proszków,
opierająca się przedewszystkim na ich działaniu inhibitującym (przerywającym)
proces palenia, będącym reakcją chemiczną. Proszki grupy ABC przeznaczone są
do gaszenia pożarów materiałów stałych, cieczy i gazów palnych oraz urządzeń
elektrycznych pod napięciem. Gaśnice i agregaty proszkowe stosuje się przede
wszystkim tam, gdzie zachodzi obawa uszkodzenia materiałów i urządzeń
szczególnie cennych, które przy stosowaniu innych środków gaśniczych, a zwłaszcza
wody i piany mogą ulec zniszczeniu.Technika gaszenia jest identyczna jak w
przypadku gaśnicy śniegowej. Gaszenie można w każdej chwili przerwać zwalniając
dźwignię zaworu.
UWAGA:
Gaśnice proszkowe mają konstrukcję podobną do budowy syfonu. Z tego powodu
nie należy odwracać ich dnem do góry w czasie gaszenia. Ponieważ konstrukcja
gaśnic w szczegółach rożni się, dlatego przed użyciem najlepiej jest zapoznać się z
piktogramem lub instrukcją użycia podawaną na każdej gaśnicy. Po użyciu, nawet w
przypadku nie całkowitego opróżnienia zbiornika, należy skierować gaśnicę do
serwisu.
16. ZASADY POSTĘPOWANIA DLA OSÓB PRZEBYWAJĄCYCH W BUDYNKU
W przypadku zauważenia pożaru lub innego miejscowego zagrożenia należy:
• okrzykiem zaalarmować otoczenie,
• opuszczając budynek powiadomić o zdarzeniu pracowników ochrony,
• opuścić budynek poruszając się zgodnie z kierunkiem ewakuacji.
Jeżeli zachodzi podejrzenie, że nie została powiadomiona Straż Pożarna należy
powiadomić Państwową Straż Pożarną, tel.998 lub telefon alarmowy 112 podając
następujące informacje: jakie zdarzenie miało miejsce, gdzie miało miejsce to
zdarzenie), na której kondygnacji zaistniało to zdarzenie i które pomieszczenia są
zagrożone, czy zagrożeni są ludzie, swoje nazwisko i numer telefonu, z którego się
alarmuje.
17. ZARZĄDZENIE EWAKUACJI I ŚRODKI ALARMOWANIA
Alarm zostanie ogłoszony automatycznie w przypadku potwierdzonego alarmu
pochodzącego z czujki pożarowej (lub w przypadku przekroczenia określonego limitu
czasu przeznaczonego na sprawdzenie alarmu I stopnia (zwykle 3-5 min)). W innych
przypadkach o ogłoszeniu ewakuacji decyduje szef ochrony obiektu, a w razie jego
nieobecności, osoba przez niego wyznaczona. Alarm należy ogłosić po upewnieniu
się, co do zaistnienia rzeczywistego zagrożenia. Do ogłoszenia alarmu należy
wykorzystać DSO i wszystkie dostępne środki powiadamiania.
18. POSTĘPOWANIE PO OGŁOSZENIU EWAKUACJI
Pracownicy ochrony powinni:
• upewnić się, czy została zaalarmowana Państwowa Straż Pożarna; w
przeciwnym
przypadku
powinni
spowodować
natychmiastowe
jej
zaalarmowanie,
• spowodować podjęcie działań ratowniczo - gaśniczych z wykorzystaniem
technicznych systemów zabezpieczeń obiektu i podręcznego sprzętu
gaśniczego,
• ocenić sytuację pożarową, a w szczególności czy zagrożeni są ludzie,
• otworzyć kluczami awaryjnymi zagrożone pomieszczenia,
• wyprowadzić ze strefy zagrożenia ludzi zwracając szczególna uwagę na
dzieci, które w panicemogą ukryć się, oraz na osoby niepełnosprawne;
udzielić im pierwszej pomocy,
• wyłączyć dopływ prądu elektrycznego do strefy pożaru,
• usunąć z zasięgu ognia materiały palne, wybuchowe, a także cenne elementy
wyposażenia pomieszczeń, a następnie przy użyciu sprzętu gaśniczego
przystąpić do likwidacji pożaru (innego miejscowego zagrożenia),
• powiadomić o zdarzeniu Dyrektora Zarządzającego – Administratora obiektu
lub osobęprzez niego upoważnioną lub szefa zmiany ochrony.
NA SYGNAŁ ALARMU, WSZYSCY PRZERYWAJĄ ZAJĘCIA, WYŁĄCZAJĄ
WSZYSTKIE URZĄDZENIA I REALIZUJĄ POLECENIA ORAZ USTALONE
ZADANIA W ZAKRESIE PRZYGOTOWANIA EWAKUACJI I JEJ SPRAWNEGO
PRZEPROWADZENIA !!!
19. OSOBY (PRACOWNICY), KTÓRE NIE BIORĄ UDZIAŁU W AKCJI
RATOWNICZO – GAŚNICZEJ POWINNY
• zapobiegać panice informując spokojnym głosem użytkowników o kierunku
wyjścia obszaru zagrożenia,
• wzywać do zachowania spokoju,
• roztoczyć opiekę nad dziećmi, osobami starszymi i niepełnosprawnymi.
20. W PRZYPADKU WYKRYCIA POŻARU W POJEDYNCZYM LOKALU
NALEŻY WYKONAĆ NASTĘPUJĄCE CZYNNOŚCI
• poinformować ochronę o zaistniałym pożarze i miejscu jego powstania,
• po otwarciu pomieszczenia, w miarę swoich możliwości wyprowadzić
zagrożonych ludzi udzielając im pierwszej pomocy, zwracając szczególną
uwagę na dzieci, które mogą ukryć sięw meblach, pod łóżkami lub nakryciami,
• przystąpić do gaszenia pożaru dostępnym sprzętem gaśniczym,
• bez wywoływania paniki poinformować użytkowników przyległych
pomieszczeń o pożarze, prosząc o szybkie przygotowanie się do
ewentualnego, na wyraźne polecenie, szybkiego opuszczenia pomieszczenia,
• w niebezpiecznych sytuacjach pożarowych użyć (ROP).
Przycisk sygnalizacji pożaru (ROP)
DO CZASU PRZYBYCIA PAŃSTWOWEJ STRAŻY POŻARNEJ KIEROWNIKIEM
AKCJI RATOWNICZO-GAŚNICZEJ JEST DYREKTOR ZARZĄDZAJĄCY –
ADMINISTRATOR, OSOBA PRZEZ NIEGO UPOWAŻNIONA LUB SZEF ZMIANY
OCHRONY.
21. WYTYCZNE DO PROWADZENIA EWAKUACJI LUDZI I MIENIA
Po podjęciu decyzji o ewakuacji ludzi i mienia należy przestrzegać
następujących zasad:
1. W pierwszej kolejności należy ewakuować ludzi z tych pomieszczeń lub
przestrzeni, w których powstał pożar lub inne zagrożenie, które znajdują się na
drodze rozprzestrzeniania się tego zagrożenia, oraz z pomieszczeń, z których
wyjście może być odcięte.
2. Należy pamiętać o tym, aby w pierwszej kolejności ewakuować osoby o
ograniczonej zdolności poruszania się; strumień ruchu powinny zamykać osoby w
pełni sprawne.
3. W przypadku odcięcia dróg ewakuacyjnych dla pojedynczych osób lub grup należy
niezwłocznie,dostępnymi środkami (bezpośrednio lub przy pomocy osób
znajdujących się na zewnątrz odciętej strefy) powiadomić o tym kierownika akcji.
4. Ludzi odciętych od dróg wyjścia, znajdujących się w strefie zagrożenia należy
zebrać w pomieszczeniu najbardziej oddalonym od źródła zagrożenia i w miarę
posiadanych środkówi istniejących warunków ewakuować na zewnątrz za pomocą
sprzętu własnego lub jednostki ratowniczo-gaśniczej.
5. Przy silnym zadymieniu dróg ewakuacyjnych należy poruszać się w pozycji
pochylonej starając siętrzymać głowę jak najniżej (w dolnych partiach pomieszczeń
jest najmniej dymu i najwięcej tlenu); usta i drogi oddechowe należy w miarę
możliwości zasłonić chustką zamoczoną w wodzie.
6. Podczas poruszania się wzdłuż dróg ewakuacyjnych przy silnym zadymieniu
należy poruszać sięwzdłuż ścian, aby nie stracić orientacji.
7. Bez wyraźnej potrzeby nie należy otwierać drzwi do pomieszczeń, które mogą być
objęte pożarem – gwałtowny dopływ powietrza sprzyja rozprzestrzenianiu się ognia;
jeżeli sytuacja wymaga otwarcia drzwi do takich pomieszczeń należy skryć się za
framugą – nie stać naprzeciw drzwi.
8. Nie należy blokować drzwi wyposażonych w samozamykacze.
9. Zabrania się wykorzystywania na potrzeby ewakuacji dźwigów – dźwigi w
przypadku alarmu zostaną sprowadzone na określoną kondygnację i
unieruchomione.
10. Ewakuacja mienia nie może odbywać się kosztem sił i środków koniecznych do
ratowania ludzi.
11. Ewakuację mienia należy rozpocząć od najcenniejszych urządzeń, szczególnie
ważnych dokumentów i innych. Należy wykorzystać wszystkie sprawne fizycznie
osoby mogące przeprowadzić czynności związane z zadaniami ewakuacyjnymi (np.
demontaż, wynoszenie dokumentów, i wyposażenia itp.). W czynnościach tych
należy wykorzystać sprzęt transportowy znajdujący się na terenie budynku oraz
sprzęt jednostek PSP przybyłych na miejsce akcji.
12. Po zakończeniu ewakuacji należy dokładnie sprawdzić, czy wszyscy ludzie
opuścili poszczególne pomieszczenia, kondygnacje i cały budynek, wykorzystując w
przypadku pracowników m. in. dane o obecności z Działu Spraw Osobowych.
W RAZIE NIEZGODNOŚCI STANU OSOBOWEGO LUDZI EWAKUOWANYCH Z
LISTĄ OSÓB PRZEBYWAJĄCYCH W LOKALU, NALEŻY TEN FAKT ZGŁOSIĆ
JEDNOSTKOM RATOWNICZYM I PRZEPROWADZIĆ PONOWNE
SPRAWDZENIE POMIESZCZEŃ.
PODSTAWOWE INFORMACJE I ZASADY STEROWANIA URZĄDZENIAMI
OCHRONY PRZECIWPOŻAROWEJ
Przyjęty sposób alarmowania. Dla czujek automatycznych przyjęto wariant alarmowania
dwustopniowego. Zadziałanie czujki pożarowej wywołuje alarm I stopnia (alarm wstępny),
który jest sygnalizowany akustycznie i optycznie przez centralę sygnalizacji pożaru. Czas T1
tej sygnalizacji przeznaczony jest na zgłoszenie się personelu obsługującego i potwierdzenie
alarmu. Po potwierdzeniu alarmu przez obsługę, centrala wyznacza czas T2 przeznaczony na
rozpoznanie sytuacji pożarowej i ewentualne skasowanie alarmu. Brak potwierdzenia alarmu
w czasie T1 lub nie skasowanie alarmu w czasie T2 wywoła alarm II stopnia (alarm
zasadniczy). Uruchomienie ręcznego ostrzegacza pożarowego lub zadziałanie wskaźnika
przepływu wody w instalacji tryskaczowej wywołuje od razu alarm II stopnia. Czas T1
powinien wynosić 30 sekund. Czas T2 nie powinien przekraczać 5 minut (dla stref dymowych
w parkingu podziemnym – 3 minut).
Uwagi:
1. Każdy alarm pożarowy II stopnia jest zawsze transmitowany do stacji monitoringu
pożarowego Państwowej Straży Pożarnej.
2. Uruchomienie ręcznego ostrzegacza pożaru lub zadziałanie instalacji tryskaczowej
(alarm pożarowy) spowoduje transmisję alarmu pożarowego do stacji monitorowania
Państwowej Straży Pożarnej (alarm II stopnia). Nie są realizowane inne sterowania.
3. Organizacja pracy służb odpowiedzialnych za ochronę przeciwpożarową obiektu oraz
ich wyposażenie w środki łączności powinno zapewnić możliwość dokonania zwiadu i
ewentualnego skasowania stanu alarmowego centrali sygnalizacji pożaru w
wyznaczonym czasie T1+T2.
STEROWANIA WSPÓLNE
Niezależnie od miejsca wykrycia pożaru system sygnalizacji pożaru zawsze realizuje
następujące sterowania:
1) przejście systemu sygnalizacji pożarowej w stan alarmu pożarowego z podaniem
dokładnej lokalizacji alarmującego detektora pożaru,
2) przekazanie informacji pożarowej do sieci monitoringu pożarowego Państwowej
Straży Pożarnej (alarm II stopnia).
Wyłączenie dopływu energii elektrycznej następuje zawsze „ręcznie” – na polecenie
kierującego akcją ratowniczą.
KLATKA SCHODOWA
Wszystkie sterowania następują w razie alarmu II stopnia. W przypadku pożaru na jednej z
klatek schodowych następuje:
1) włączenie wentylacji pożarowej nawiewnej do zagrożonej klatki schodowej z
otwarciem otworów upustowych powietrza (drzwi, okna, klapy) w systemie
ochrony nadciśnieniowej,
2) sprowadzenie wszystkich dźwigów w galerii na parter, otwarcie drzwi - ruch
dźwigów jest blokowany, dźwigi ewakuacyjne są sprowadzane w razie alarmu I
stopnia,
3) zatrzymanie wszystkich schodów i chodników ruchomych w budynku,
4) otwarcie drzwi wejściowych do obiektu,
5) wyłączenie rozgłaszania komercyjnego w budynku,
6) załączenie instalacji dźwiękowego systemu ostrzegawczego w zagrożonej klatce
schodowej.
SZYB DŹWIGOWY
Wszystkie sterowania następują w razie alarmu II stopnia. W przypadku pożaru w szybie
dźwigowym następuje:
1) włączenie wentylacji pożarowej nawiewnej do szybu dźwigowego (dotyczy dźwigów
ewakuacyjnych),
2) sprowadzenie zagrożonego dźwigu na parter, otwarcie drzwi - ruch dźwigu jest
blokowany, dźwigi ewakuacyjne są sprowadzane w razie alarmu I stopnia
3) zatrzymanie wszystkich schodów i chodników ruchomych w obiekcie,
4) otwarcie drzwi wejściowych do obiektu,
5) wyłączenie rozgłaszania komercyjnego w budynku.
MULTIKINO
Poniżej podano zestawienie podstawowych sterowań realizowanych w zależności od miejsca
wykrycia pożaru w obszarze Multikina. Sterowania następują w razie alarmu II stopnia (o ile
nie wskazano inaczej).
URUCHOMIENIE RĘCZNEGO OSTRZEGACZA POŻARU LUB URUCHOMIENIE CZUJKI
POŻAROWEJ W OBSZARZE GALERII POZA KINAMI
Uruchomienie ręcznego ostrzegacza pożaru lub zadziałanie czujki automatycznej (alarm I
lub II stopnia) poza kinami nie powoduje uruchomienia urządzeń sterowanych
automatycznie w kinach. Osoba odpowiedzialna w kinach (np. kierownik zmiany) jest
zobowiązana do weryfikacji zagrożenia w centrum dozorowania obiektu i na tej
podstawie, w razie potrzeby, powinna zarządzić przerwanie emisji, włączenie oświetlenia
i ewakuację ludzi z sal kinowych oraz z pozostałych obszarów kinowych.
Nadawanie komunikatów przez system DSO w obszarze kin odbywa się ręcznie.
URUCHOMIENIE RĘCZNEGO OSTRZEGACZA POŻARU LUB URUCHOMIENIE CZUJKI
POŻAROWEJ W SALI KINOWEJ
W przypadku alarmu, którego źródłem jest ręczny ostrzegacz pożaru lub czujka
automatyczna zainstalowane w jednej z sal kinowych 1 - 9, nastąpi:
1) włączenie wentylacji pożarowej nawiewnej do klatek schodowych leżących na
drogach ewakuacyjnych z zagrożonej sali kinowej z otwarciem otworów upustowych
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
powietrza (drzwi, okna, klapy) w systemie ochrony nadciśnieniowej,
włączenie wentylacji pożarowej nawiewnej do szybów dźwigów ewakuacyjnych w
galerii,
sprowadzenie wszystkich dźwigów w galerii na parter, otwarcie drzwi - ruch
dźwigów jest blokowany, dźwigi ewakuacyjne są sprowadzane w razie alarmu I
stopnia,
zatrzymanie wszystkich schodów i chodników ruchomych w galerii,
otwarcie drzwi wejściowych do budynku na parterze – alarm I stopnia,
otwarcie bram do/z garaży,
wyłączenie rozgłaszania komercyjnego w budynku,
załączenie instalacji dźwiękowego systemu ostrzegawczego na klatkach schodowych
stanowiących drogi ewakuacyjne z zagrożonej sali kinowej, komunikat ewakuacyjny,
wyłączenie kontroli dostępu na drogach ewakuacyjnych w galerii,
wyłączenie wentylacji ogólnej zagrożonej sali kinowej – wentylacja ogólna w
niezagrożonych salach kinowych powinna funkcjonować normalnie,
wyłączenie wentylacji ogólnej poza salami kinowymi (ale w obszarze kin) z
zamknięciem odpowiednich klap ppoż. na kanałach tej wentylacji,
otwarcie przepustnic w ścianach zewnętrznych korytarzy przy salach kinowych 1–3
oraz 4, 5 (dla korytarza przy salach kinowych 6-9 przewidziano klapy ppoż. bez
siłowników elektrycznych),
nadanie komunikatu ewakuacyjnego DSO w zagrożonej sali kinowej, w foyer oraz na
korytarzach ewakuacyjnych,
nadanie komunikatu ostrzegawczego (alarmowego) w pozostałych salach kinowych i
w pozostałych obszarach kin,
wyłączenie projekcji we wszystkich salach kinowych,
włączenie oświetlenia sal kinowych,
wyłączenie kontroli dostępu w obszarze kin.
URUCHOMIENIE RĘCZNEGO OSTRZEGACZA POŻARU W OBSZARZE KIN (W TYM W FOYER)
ALE POZA SALAMI KINOWYMI
Uruchomienie ręcznego ostrzegacza pożaru poza salami kinowymi (ale w obszarze
kinowym) nie spowoduje uruchomienia urządzeń sterowanych automatycznie w kinach.
Osoba odpowiedzialna w kinach (np. kierownik zmiany) jest zobowiązana do weryfikacji
zagrożenia i na tej podstawie, w razie potrzeby, powinna zarządzić przerwanie emisji,
włączenie oświetlenia i ewakuację ludzi z sal kinowych oraz z pozostałych obszarów
kinowych. Nadawanie komunikatów przez system DSO w obszarze kin odbywa się
ręcznie.
URUCHOMIENIE CZUJKI POŻAROWEJ W FOYER
Obszar foyer stanowi wspólną strefę pożarową z częścią handlową i nie jest wydzielony
dymowo. W związku z tym w razie wykrycia pożaru w foyer realizowane są takie same
sterowania jak dla części handlowej (w tym oddymianie). Sterowania te podane są w
scenariuszu dla Galerii. Dodatkowo, w razie wykrycia pożaru w obszarze foyer
realizowane są poniższe sterowania:
1) wyłączenie wentylacji ogólnej poza salami kinowymi, z zamknięciem odpowiednich
klap ppoż.,
2) otwarcie przepustnic w ścianach zewnętrznych korytarzy przy salach kinowych 1–3
3)
4)
5)
6)
7)
oraz 4, 5 (dla korytarza przy salach kinowych 6-9 przewidziano klapy ppoż. bez
siłowników elektrycznych),
nadanie komunikatu ewakuacyjnego DSO w foyer i na korytarzach ewakuacyjnych z
sal kinowych,
nadanie komunikatu ostrzegawczego (alarmowego) w pozostałych obszarach kin, w
tym w salach kinowych,
wyłączenie projekcji we wszystkich salach kinowych,
włączenie oświetlenia sal kinowych,
wyłączenie kontroli dostępu w obszarze kin.
URUCHOMIENIE CZUJKI POŻAROWEJ NA KORYTARZU EWAKUACYJNYM LUB W
PROJEKTOROWNI
W przypadku alarmu, którego źródłem jest czujka automatyczna na korytarzu
ewakuacyjnym lub w projektorowni, nastąpi:
1) włączenie wentylacji pożarowej nawiewnej do klatek schodowych leżących na
drogach ewakuacyjnych z zagrożonego obszaru,
2) włączenie wentylacji pożarowej nawiewnej do szybów dźwigów ewakuacyjnych w
galerii,
3) sprowadzenie wszystkich dźwigów w galerii na parter, otwarcie drzwi - ruch
dźwigów jest blokowany, dźwigi ewakuacyjne są sprowadzane w razie alarmu I
stopnia,
4) zatrzymanie wszystkich schodów i chodników ruchomych w galerii,
5) otwarcie drzwi wejściowych do budynku na parterze – alarm I stopnia,
6) otwarcie bram do/z garaży,
7) wyłączenie rozgłaszania komercyjnego w galerii,
8) załączenie instalacji dźwiękowego systemu ostrzegawczego na klatkach schodowych
stanowiących drogi ewakuacyjne z zagrożonego obszaru, komunikat ewakuacyjny,
9) wyłączenie kontroli dostępu na drogach ewakuacyjnych w Galerii,
10) wyłączenie wentylacji ogólnej poza salami kinowymi, z zamknięciem odpowiednich
klap p.poż.,
11) włączenie wentylacji pożarowej na drogach (korytarzach) ewakuacyjnych z
zagrożonego obszaru,
12) nadanie komunikatu ewakuacyjnego DSO na korytarzach ewakuacyjnych i w foyer,
13) nadanie komunikatu ostrzegawczego (alarmowego) w pozostałych obszarach kin, w
tym w salach kinowych,
14) wyłączenie projekcji we wszystkich salach kinowych,
15) włączenie oświetlenia sal kinowych,
16) wyłączenie kontroli dostępu w obszarze kin.
UWAGI OGÓLNE
• Jako warunek minimum należy przyjąć zasadę, że wyłączeniu podlegają wentylatory i
centrale wentylacyjne obsługujące zagrożoną strefę pożarową jak również te
wentylatory (centralne wentylacyjne), których nieizolowane pożarowo kanały
przechodzą przez tę strefę. Ponadto zamykane są klapy odcinające ppoż. na kanałach
tej wentylacji.
• Wykrycie dymu w kanale nawiewnym powoduje wyłączenie wentylatorów (central
wentylacyjnych) oraz zamknięcie wszystkich klap ppoż. w tym systemie
•
•
•
•
•
•
•
•
•
wentylacyjnym. W przypadku umieszczenia wentylatora w pomieszczeniu,
wyłączeniu ulęgają wszystkie wentylatory obsługujące to pomieszczenie i
zainstalowane w tym pomieszczeniu oraz są zamykane klapy ppoż.
Sterowanie wentylacją kanałową i strumieniową w garażach wg opracowania
branżowego. Sposób załączania tych wentylatorów (m.in. czasy opóźnień od chwili
zadziałania czujki pożarowej) podany jest m.in. w opracowaniu. Wyjaśnień udziela
projektant tej instalacji. Należy zweryfikować aktualność opracowań. Scenariusz
zakłada powstanie pożaru tylko w jednej strefie pożarowej. Po uruchomieniu
sterowania wentylacją pożarową w jednej ze stref dymowych następuje
zablokowanie sterowania wentylacją pożarową w pozostałych strefach dymowych.
Należy uwzględnić odpowiednie opóźnienia czasowe (jeśli są wymagane) między
włączaniem / wyłączeniem wentylatorów a otwarciem / zamknięciem odpowiednich
klap ppoż.
Należy wyłączać urządzenia obróbki powietrza, których praca zależy od
funkcjonującej wentylacji (nagrzewnice, chłodnice itp.).
Po zadziałaniu ręcznego ostrzegacza pożaru lub instalacji tryskaczowej (alarm
pożarowy) zaleca się nadanie komunikatu kodowanego przeznaczonego dla
personelu obiektu informującego o zagrożeniu pożarowym (dotyczy obszarów, w
których nie jest już nadawany komunikat DSO).
W przypadku przerwy w zasilaniu dźwigów ( np. wyłączeniu zasilania
przeciwpożarowym wyłącznikiem prądu), dźwigi nie zasilane sprzed ppoż. wyłącznika
prądu (lub wszystkie dźwigi w przypadku całkowitej awarii zasilania) powinny wjechać
lub zjechać na najbliższy przystanek i pozostać na nim z otwartymi drzwiami.
Drzwi do dźwigów mogą się zamknąć pod warunkiem, że każdorazowe użycie
przycisku otwarcia dźwigu przez osobę przebywającą w kabinie spowoduje ich
otwarcie.
W kabinach dźwigów jest zalecany komunikat informacyjny podający sposób
zachowania się ludzi po zatrzymaniu się dźwigu i po jego opuszczeniu.
Treści komunikatów DSO należy uzgodnić z Zamawiającym. Wstępnie zakłada się
nadawanie wszystkich komunikatów o charakterze ewakuacyjnym (z wyjątkami
określonymi dla Multikina).
Po wykonaniu instalacji należy przeprowadzić testy potwierdzające działanie
automatyki zgodnie z wymaganiami branżowymi, opracowaniem i zasadami wiedzy
technicznej.
WZORY PODSTAWOWYCH DOKUMENTÓW
Wzór
.....................................................
(Imię i nazwisko)
....................................................
(Wydział i stanowisko)
OŚWIADCZENIE
Niniejszym oświadczam, że zapoznałem(am) się z postanowieniami zawartymi w
InstrukcjiBezpieczeństwa Pożarowego dla obiektu (lokalu ....................) będącego częścią
GALERII MILLENIUM HALL znajdującej się w RzeszowieAl. Kopisto 1, których
zobowiązuję się przestrzegać.
Rzeszów, dn. ....................20...... r. ....................................
(Podpis pracownika)
Wzór
.....................................................
(Imię i nazwisko)
....................................................
(Wydział i stanowisko)
OŚWIADCZENIE
Niniejszym oświadczam, że:
- zostałem(am) zapoznany(a) z przepisami przeciwpożarowymi,
- zostałem(am) zapoznany(a) z rozmieszczeniem i sposobem użycia podręcznego sprzętu
gaśniczego, środkami alarmowania, drogami i sposobami ewakuacji,
- zostałem(am) zapoznany(a) z zagrożeniem pożarowym występującym w budynku,
- zostałem(am) zapoznany(a) ze spoczywającymi na mnie obowiązkami w zakresie
zapobieganiapożarom i postępowania na wypadek powstania pożaru.
Rzeszów, dn. ....................20...... r.
....................................
(Podpis pracownika)
