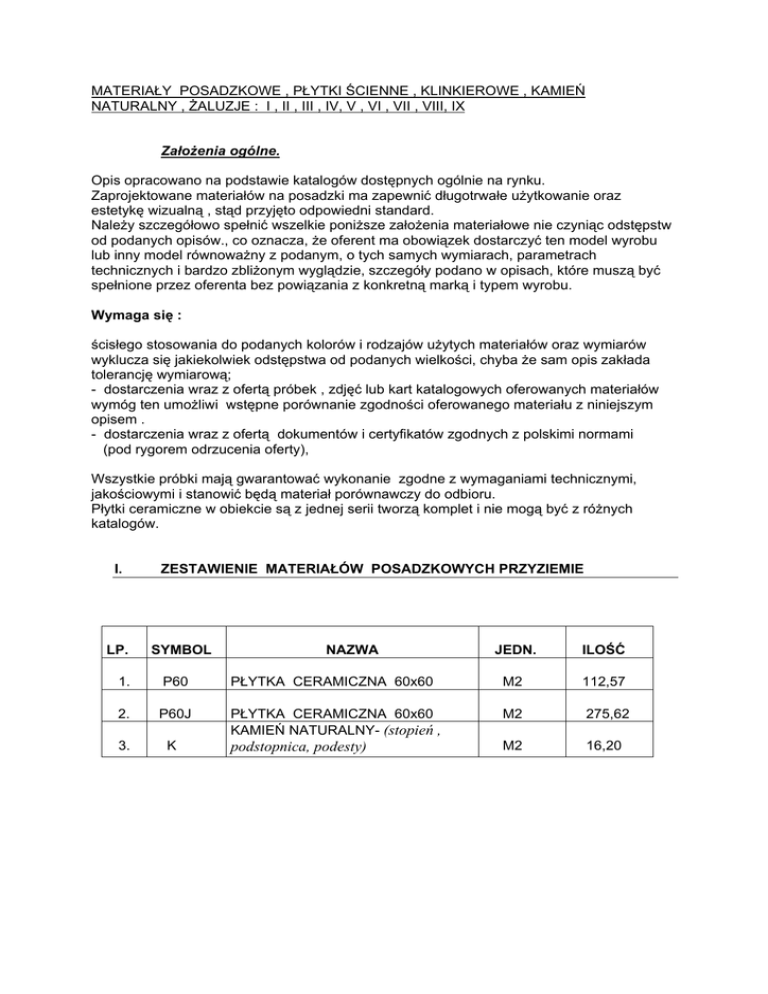

Aranżacja wnętrz-opis i zestawienie materiałów

MATERIAŁY POSADZKOWE , PŁYTKI ŚCIENNE , KLINKIEROWE , KAMIEŃ
NATURALNY , ŻALUZJE : I , II , III , IV, V , VI , VII , VIII, IX
Założenia ogólne.
Opis opracowano na podstawie katalogów dostępnych ogólnie na rynku.
Zaprojektowane materiałów na posadzki ma zapewnić długotrwałe użytkowanie oraz
estetykę wizualną , stąd przyjęto odpowiedni standard.
Należy szczegółowo spełnić wszelkie poniższe założenia materiałowe nie czyniąc odstępstw
od podanych opisów., co oznacza, że oferent ma obowiązek dostarczyć ten model wyrobu
lub inny model równoważny z podanym, o tych samych wymiarach, parametrach
technicznych i bardzo zbliżonym wyglądzie, szczegóły podano w opisach, które muszą być
spełnione przez oferenta bez powiązania z konkretną marką i typem wyrobu.
Wymaga się :
ścisłego stosowania do podanych kolorów i rodzajów użytych materiałów oraz wymiarów
wyklucza się jakiekolwiek odstępstwa od podanych wielkości, chyba że sam opis zakłada
tolerancję wymiarową;
- dostarczenia wraz z ofertą próbek , zdjęć lub kart katalogowych oferowanych materiałów
wymóg ten umożliwi wstępne porównanie zgodności oferowanego materiału z niniejszym
opisem .
- dostarczenia wraz z ofertą dokumentów i certyfikatów zgodnych z polskimi normami
(pod rygorem odrzucenia oferty),
Wszystkie próbki mają gwarantować wykonanie zgodne z wymaganiami technicznymi,
jakościowymi i stanowić będą materiał porównawczy do odbioru.
Płytki ceramiczne w obiekcie są z jednej serii tworzą komplet i nie mogą być z różnych
katalogów.
I.
LP.
ZESTAWIENIE MATERIAŁÓW POSADZKOWYCH PRZYZIEMIE
SYMBOL
NAZWA
JEDN.
ILOŚĆ
1.
P60
PŁYTKA CERAMICZNA 60x60
M2
112,57
2.
P60J
PŁYTKA CERAMICZNA 60x60
KAMIEŃ NATURALNY- (stopień ,
M2
275,62
3.
K
podstopnica, podesty)
M2
16,20
II.
LP.
ZESTAWIENIE MATERIAŁÓW POSADZKOWYCH PARTER
SYMBOL
NAZWA
JEDN.
ILOŚĆ
1.
P60
PŁYTKA CERAMICZNA 60x60
KAMIEŃ NATURALNY- (stopień ,
M2
189,85
3.
K
podstopnica , podest)
M2
18,00
4.
WD
WYKŁADZINA DYWANOWA
M2
23,12
6.
PCV
WYKŁADZINA PCV
M2
111,82
III.
ZESTAWIENIE MATERIAŁÓW POSADZKOWYCH POZIOMU + 4,80
LP.
SYMBOL
NAZWA
JEDN.
ILOŚĆ
5.
WDZ
WYKŁADZINA DYWANOWA
M2
56,45
6.
PCV
WYKŁADZINA PCV
M2
42,48
IV.
LP.
ZESTAWIENIE MATERIAŁÓW POSADZKOWYCH POZIOMU + 7,00
SYMBOL
NAZWA
JEDN.
ILOŚĆ
1.
P60
PŁYTKA CERAMICZNA 60x60
M2
30,17
6.
PCV
WYKŁADZINA PCV
M2
205,22
ZESTAWIENIE ILOŚCIOWE MATERIAŁÓW SPORZĄDZONO W OPARCIU O PROJEKT
BUDOWLANY OBIEKTU.
V.
ZESTAWIENIE NA GŁÓWNE KLATKI SCHODOWE :STOPIEŃ Z
PODSTOPNICĄ , PODESTY
(wymiary sprawdzić na budowie)
SZEROKOŚĆ KLATEK SCHODOWYCH : 120 cm
STOPNIE : 78 szt.
PODESTY 4 szt. – 120x170 cm
Wykonane z granitu – gr. 3 cm w/ g projektu (patrz próbka 3.K- KAMIEŃ
NATURALNY MADURA GOLD)
VI.
ZESTAWIENIE : PARAPETY OKIENNE
(wymiary sprawdzić na budowie)
PARAPETY : – 180 x 38cm - 2 szt.
- 180 x 21cm – 2 szt.
- 120 x 40cm - 4 szt.
- 150 x 40 cm – 2 szt.
- 180 x 40 cm - 2 szt.
Wykonane z granitu – gr. 3 cm w/ g projektu (patrz próbka 3.K- KAMIEŃ
NATURALNY MADURA GOLD)
VII.
ZESTAWIENIE : ŻALUZJE OKIENNE :
(wymiary sprawdzić na budowie)
ŻALUZJE AULA : 1.
szer. 435 cm x wys. 330 cm
szt. 2
2.
szer. 640 cm x wys. 330 cm
szt. 2
3.
szer. 440 cm x wys. 330 cm
szt. 2
4.
szer. 435 cm x wys. 320 cm
szt. 2
5.
szer. 640 cm x wys. 320 cm
szt. 2
6.
szer. 440 cm x wys. 320 cm
szt. 2
ŻALUZJE PRZYZIEMIE :
7.
szer. 120 cm x wys. 130 cm
szt. 4
8.
szer. 150 cm x wys. 135 cm
szt. 2
9. szer. 180 cm x wys. 130 cm
szt. 2
ŻALUZJE KORYTARZ
POM. BIUROWE : 10. szer. 120 cm x wys. 155 cm
szt. 2
11. szer. 250 cm x wys. 200 cm
szt. 1
12. szer. 250 cm x wys. 270 cm
szt. 1
VIII.
LP.
ZESTAWIENIE PŁYTEK CERAMICZNYCH ŚCIENNYCH W TOALETACH
SYMBOL
NAZWA
JEDN.
ILOŚĆ
7
P30J
PŁYTKA CERAMICZNA 30x60
M2
169,00
8.
PM33
PŁYTKA CERAMICZNA 33x33
M2
39,60
IX.
PK - ZESTAWIENIE ILOŚCI PŁYTEK KLINKIEROWYCH - PRZYZIEMIE
OKŁADZINA KLINKIEROWA – 30,9 m2
BALUSTRADA WEWNĘTRZNA - 35 m.b.
WZORY PŁYTEK CERAMICZNYCH, KAMIENIA NATURALNEGO
(wzory prezentowane na zdjęciach mają jedynie charakter poglądowy)
1. P60 - PŁYTKA CERAMICZNA 60x60 cm
Płytka ceramiczna , kolor – rudy brąz ,tradycyjna kolorystyka i proste odwołujące się do
tradycji zdobienia przypominające kamień naturalny rozmiar 60x60 , płytka gresowa
szkliwiona 5 klasa ścieralności PN – EN ISO 10545-7 , antypoślizgowość – deklarowana DIN
51130 – R9
2. P60J - PŁYTKA CERAMICZNA 60x60 cm
Płytka ceramiczna , jasny beż, tradycyjna kolorystyka i proste odwołujące się do tradycji
zdobienia przypominające kamień naturalny rozmiar 60x60 , płytka gresowa szkliwiona
5 klasa ścieralności PN – EN ISO 10545-7 , antypoślizgowość – deklarowana DIN
51130 – R9
3. K – KAMIEŃ NATURALNY „MADURA GOLD”
4. WD – WYKŁADZINA DYWANOWA W PŁYTKACH
Wykładzina dywanowa w płytkach BURMATEX, LATERAL 1833 Peanut Brittle-23,12
Skład włókna - 85%polipropylenu, 15% nylonu
Wymiary płytek – 50x50 cm
Waga włókna – 950 gr/m2
Waga całkowita - 4200 gr/m2
Całkowita wysokość – 7,8 mm
Podkład – bitumiczny(70% recykling)
Certyfikat ekologicznego budownictwa – Breem
Klasyfikacja ogniowa-odpornośc na ogień Klasa BSL
Deklaracja Zgodności UE
Konieczność złożenia z ofertą próbki wykładziny celem porównania
5. WDZ – WYKŁADZINA DYWANOWA W PŁYTKACH
Wykładzina dywanowa w płytkach BURMATEX, LATERAL 1830 Lime Street -56,45
Skład włókna - 85%polipropylenu, 15% nylonu
Wymiary płytek – 50x50 cm
Waga włókna – 950 gr/m2
Waga całkowita - 4200 gr/m2
Całkowita wysokość – 7,8 mm
Podkład – bitumiczny(70% recykling)
Certyfikat ekologicznego budownictwa – Breem
Klasyfikacja ogniowa-odpornośc na ogień Klasa BSL
Deklaracja Zgodności UE
Konieczność złożenia z ofertą próbki wykładziny celem porównania
6. PCV - WYKŁADZINA PCV
WYKŁADZINA PCV-500 M²
Wykładzina PCV w rolce Sarlon TECH kolor V4P343224 (beż). Wykładzina o gr.
2,6mm, grubość warstwy użytkowej 0,7mm. Redukcja odgłosów uderzeniowych
15dB.
Wykładzina posiada Deklarację zgodności z normą 14041 oraz ocenę działania
przeciwbakteryjnego a także Atest Higieniczny. Konieczność załączenia tych
dokumentów do oferty oraz próbki dla porównania
ŻALUZJA PIONOWA – „VERTIKAL” – LAMEL PCV kolor jasny beż
Optymalne rozwiązanie do przesłonięcia dużych powierzchni, szczególnie w salach
konferencyjnych, aulach itp. Dla usprawnienia obsługi Vertikali istnieje możliwość
wyposażenia w silnik, który posiada funkcje obracania, zsuwania i rozsuwania lameli
vertikala. Zastosować lamel o szerokości 127 mm z materiału zaciemniającego całkowicie
PCV – kolor jasny beż
7. P30J – PŁYTKA CERAMICZNA 30x60 (okładzina ścienna)
Płytka ceramiczna , jasny beż, tradycyjna kolorystyka i proste odwołujące się do tradycji
zdobienia przypominające kamień naturalny rozmiar 60x60 , płytka gresowa szkliwiona 5
klasa ścieralności PN – EN ISO 10545-7 , antypoślizgowość – deklarowana DIN 51130 – R9
8. PM33 – PŁYTKA CERAMICZNA 33x33 (okładzina ścienna)
5 klasa ścieralności PN – EN ISO 10545-7 , antypoślizgowość – deklarowana DIN 51130
– R9
PK – PŁYTKA KLINKIEROWA – RĘCZNIE FORMOWANA WDF
FB CARMINE
Płytka klinkierowa ścienna -klasa wytrzymałości: 15, nasiąkliwość do: 12%
WYMIAR : 214 x 23x 65 mm
KAMIEŃ NATURALNY - GRANIT (okładzina schodów zewnętrznych i słupów)
