P.W. instalacji wod- kan dla budynku Zespołu Szkół

P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
P.W. instalacji wod- kan dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana
w Pruszkowie, przy ul. Daszyńskiego 6

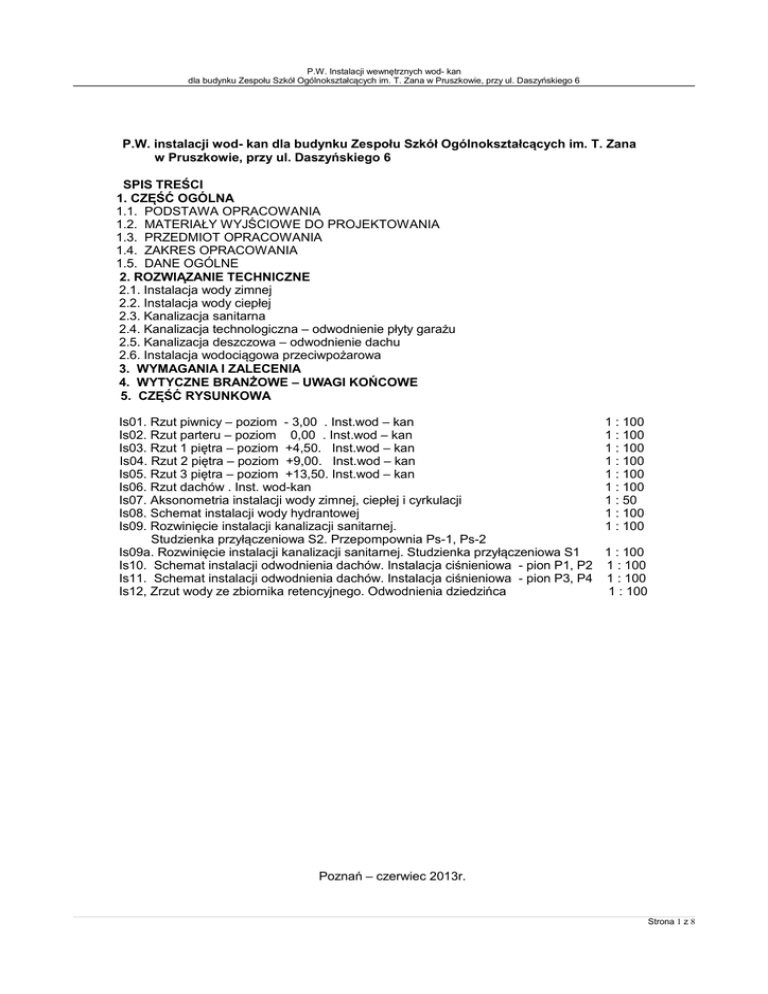

SPIS TREŚCI
1. CZĘŚĆ OGÓLNA
1.1. PODSTAWA OPRACOWANIA
1.2. MATERIAŁY WYJŚCIOWE DO PROJEKTOWANIA
1.3. PRZEDMIOT OPRACOWANIA
1.4. ZAKRES OPRACOWANIA
1.5. DANE OGÓLNE
2. ROZWIĄZANIE TECHNICZNE
2.1. Instalacja wody zimnej
2.2. Instalacja wody ciepłej
2.3. Kanalizacja sanitarna
2.4. Kanalizacja technologiczna – odwodnienie płyty garażu
2.5. Kanalizacja deszczowa – odwodnienie dachu
2.6. Instalacja wodociągowa przeciwpożarowa
3. WYMAGANIA I ZALECENIA
4. WYTYCZNE BRANŻOWE – UWAGI KOŃCOWE
5. CZĘŚĆ RYSUNKOWA
Is01. Rzut piwnicy – poziom - 3,00 . Inst.wod – kan
Is02. Rzut parteru – poziom 0,00 . Inst.wod – kan
Is03. Rzut 1 piętra – poziom +4,50. Inst.wod – kan
Is04. Rzut 2 piętra – poziom +9,00. Inst.wod – kan
Is05. Rzut 3 piętra – poziom +13,50. Inst.wod – kan
Is06. Rzut dachów . Inst. wod-kan
Is07. Aksonometria instalacji wody zimnej, ciepłej i cyrkulacji
Is08. Schemat instalacji wody hydrantowej
Is09. Rozwinięcie instalacji kanalizacji sanitarnej.
Studzienka przyłączeniowa S2. Przepompownia Ps-1, Ps-2
Is09a. Rozwinięcie instalacji kanalizacji sanitarnej. Studzienka przyłączeniowa S1
Is10. Schemat instalacji odwodnienia dachów. Instalacja ciśnieniowa - pion P1, P2
Is11. Schemat instalacji odwodnienia dachów. Instalacja ciśnieniowa - pion P3, P4
Is12, Zrzut wody ze zbiornika retencyjnego. Odwodnienia dziedzińca
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 50
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
Poznań – czerwiec 2013r.
Strona 1 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
1.
CZĘŚĆ OGÓLNA
1.1. PODSTAWA OPRACOWANIA
Projekt niniejszy opracowano na podstawie umowy zawartej z Inwestorem
1.2. MATERIAŁY WYJŚCIOWE DO PROJEKTOWANIA
- plan sytuacyjny,
- podkłady architektoniczno-budowlane
- projekt budowlany – oprac. ARPA 12.2012r.
- uzgodnienia międzybranżowe,
- aktualnie obowiązujące przepisy, normy i wytyczne w zakresie projektowania instalacji sanitarnych w
budynkach
1.3. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest Projekt Wykonawczy instalacji wod- kan dla budynku Zespołu Szkół
Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
1.4. ZAKRES OPRACOWANIA
Opracowanie obejmuje swoim zakresem następujące instalacje;
- instalacja wody zimnej,
- instalacja wody ciepłej i cyrkulacji,
- instalacja wody hydrantowej
- instalacja kanalizacji sanitarnej
- instalacja kanalizacji deszczowej
Projekt przyłącza wody zimnej, kanalizacji deszczowej i sanitarnej nie stanowi przedmiotu niniejszego
opracowania.
1.5. DANE OGÓLNE
Budynek wykonany będzie w konstrukcji żelbetowej ze ścianami murowanymi i lekkiej konstrukcji GK.
Budynek w części nadziemnej wykonany będzie jako 4 - kondygnacyjny. Na poziomie kondygnacji
podziemnej zaprojektowano garaż, węzeł cieplny, pomieszczenia techniczne i magazynowe, szatnie i
warsztat rzemieślniczy.
W zakresie gospodarki wodno-kanalizacyjnej obiekt będzie zaopatrywany w wodę z miejskiego wodociągu
DN100 zlokalizowanego w ulicy Kościuszki. Przyłącze wodne wraz z zestawem pomiarowym zlokalizowano w
wydzielonym pomieszczeniu technicznym nr -1/17 na poziomie kondygnacji podziemnej.
Odbiór ścieków sanitarnych realizowany będzie poprzez dwa niezależne przyłącza – do kolektora w ul.
Kościuszki oraz do instalacji w ul. Daszyńskiego. Wody opadowe odprowadzone będą do kanału
deszczowego w ul. Kościuszki.
Cały obiekt będzie chroniony zgodnie z warunkami ochrony przeciwpożarowej poprzez system nawodnionych
hydrantów zewnętrznych i wewnętrznych. Hydranty zewnętrzne dn 80 mm zlokalizowane na przyległych do
budynkach ulicach są w odległości do 75 i 150 m od budynku.
Przyjęte rozwiązania techniczne w zakresie rozprowadzenia głównych instalacji, lokalizacji szachtów
instalacyjnych, dyspozycji pomieszczeń technicznych zaprojektowano z uwzględnieniem wymagań branży
architektonicznej.
Wielkość poszczególnych instalacji jak i ich podział odpowiada założeniom architektonicznym co do
schematu funkcjonalnego poszczególnych pomieszczeń w budynku.
Cały obiekt został podzielony na wydzielone strefy pożarowe – ujęto w części architektonicznej.
Strona 2 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
2. ROZWIĄZANIE TECHNICZNE
2.1. Instalacja wody zimnej
Doprowadzenie wody zimnej do realizowane będzie z wodociągu miejskiego. Projekt przyłącza wody zimnej
do budynku stanowi przedmiot odrębnego opracowania.
Woda w budynku zużywana będzie na cele:
- socjalno - bytowe, kadry, uzcniów oraz pracowników biurowych,
- porządkowe (pom. techniczne - zawory ze złączką, pom. ogólnodostępne)
- ochrony p.poż. (instalacja wodociągowa p.poż.)
Przepływ obliczeniowy dla celów bytowo -gospodarczych obliczono na podstawie normy
PN92 B-01706-“Instalacje wodociągowe -wymagania w projektowaniu”.
Ogólne zapotrzebowanie wody zimnej dla kompleksu budynków ;
Dla obliczeń założono:
Ilość pracowników (maks.)
42 osoby
Ilość uczniów (maks.)
300 osób
Zużycie wody przez pracownika i ucznia
15 dm3/d
Średnie dobowe zapotrzebowanie wody wyniesie
Qśrd = 5,13m3/d
Zapotrzebowanie wody na cele p.poż...................... 2,5 dm 3/s (hydrant DN33+hydrant DN25)
Przepływ obliczeniowy wody dla celów bytowych.....2,9 dm3/s
Całość instalacji wody zimnej bytowej wykonać w technologii z ur w technologii PP PN20 np. Aquatherm.
Izolacja termiczna;
Rurociągi rozprowadzające i piony wodociągowe prowadzone wewnątrz budynku należy zabezpieczyć
przeciwroszeniowo przy zastosowaniu otuliny prefabrykowanej kauczukowej np. Thermaflex AC gr. min.
9mm dla średnicy do Dn50 powyżej gr. min.13mm
Armatura:
-odcinająca kulowa do 65mm – gwintowane, PN 16 np. produkcji Valvex.
-antyskażeniowa np. firmy SOCLA
-zawory podpionowe z kurkiem spustowym
-spustowa, instalowana na pionach oraz w najniższych punktach instalacji
-filtry siatkowe np. firmy Valvex
-przy rozdziale instalacji na wodę bytową i hydrantową na odgałęzieniu wody bytowej zaprojektowano
montaż zaworu priorytetu np. typu DH100 firmy HONEYWELL. Przy spadku ciśnienia w instalacji wody
hydrantowej poniżej 2 bar nastąpi odcięcie dopływu wody na cele socjalno-bytowe
Przy spadku ciśnienia w instalacji poniżej 2 bar nastąpi odcięcie zaworu powodując jego zamkniecie , czyli
odcięcie dopływu wody na cele socjalno-bytowe
Płukanie i dezynfekcja
Przed oddaniem do eksploatacji przewody należy przepłukać w przypadku stwierdzenia, że woda nie
odpowiada warunkom bakteriologicznym wody do picia należy przeprowadzić dezynfekcję. Po dezynfekcji
należy przewody ponownie przepłukać i dokonać analizy bakteriologicznej wody w laboratorium.
Zabezpieczenia p-poż - przejścia rur stalowych przez przegrody oddzielenia pożarowego (wejście z garażu do
szachtu instalacyjnego) zabezpieczone masą i opaskami ogniochronnymi o odporności ogniowej równej
odporności ogniowej przegrody. Stosować opaski i masy uszczelniające np. typu C644 i C601s firmy Hilti.
Miejsca przejść należy trwale oznaczyć zgodnie z instrukcją producenta zabezpieczenia.
2.2. Instalacja wody ciepłej
Ciepła woda użytkowa przygotowywana będzie centralnie w węźle cieplnym – lokalizacja na poziomie
kondygnacji podziemnej.
Maksymalne zapotrzebowanie ciepła dla instalacji c.w.u....wynosi Qc.w.max. = 25,0 kW
Średnie zapotrzebowanie ciepła dla instalacji c.w.u. ….......wynosi Qc.w.śr. = 7,2 kW
Rozprowadzenie instalacji c.w.u. w szachtach instalacyjnych, przestrzeni ponad sufitem podwieszonym oraz
Strona 3 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
w ściankach G-K i bruzdach ściennych.
Instalacja wewnętrzna wody ciepłej i cyrkulacji wykonana będzie z rur w technologii PP typu Fusiotherm
Stabi PN20 firmy AQUATHERM.
Trasa rurociągów równolegle do instalacji wody zimnej.
Sposób rozprowadzenia i montażu, armatura odcinająca, analogicznie do instalacji wody zimnej.
Projekt zakłada montaż na instalacji cyrkulacji c.w. zaworów termostatycznych typu Aquastrom C firmy
Oventrop.
Izolacja termiczna;
-wszystkie rurociągi c.w. poziome i piony należy zaizolować stosując otuliny prefabrykowane.
Grubość izolacji zgodna z wymaganiami Rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008 Dz.
U. Nr 228 Poz. 1514
Średnica wewnętrzna rurociągu
do 22mm
od22mm do 35mm
od 35mm do 100mm
Grubość izolacji dla materiału o 0,035 W/mK
[mm]
20
30
równa średnicy wewnętrznej rur
Preferowana izolacja prefabrykowana ze spienionej pianki poliuretanowej Thermaflex PUR w płaszczu
ochronnym z foli aluminiowej lub izolacja 2-warstwowa np. z dodatkowym wykorzystaniem prefabrykowanej
wełny mineralnej w płaszczu ochronnym z foli aluminiowej.
Rurociągi rozprowadzone podposadzkowo lub w bruzdach ściennych izolować otuliną prefabrykowaną np.
typu ThermaCompact IS o gr. 6mm.
Zabezpieczenia p-poż - przejścia rur przez przegrody oddzielenia pożarowego (strop na garażem )
zabezpieczone opaskami ogniochronnymi o odporności ogniowej równej odporności ogniowej przegrody.
Stosować opaski np. typu C644 s firmy Hilti.
Miejsca przejść należy trwale oznaczyć zgodnie z instrukcją producenta zabezpieczenia.
2.3. Kanalizacja sanitarna
Ścieki sanitarne poprzez układ wewnętrznej sieci kanalizacyjnej odprowadzone będą poprzez dwa przyłącza
do systemu kanalizacji miejskiej. Przyłącza kanalizacji sanitarnej oraz instalacja prowadzona na zewnątrz
budynku stanowi przedmiot odrębnego opracowania. Zrzut ścieków realizowany będzie częściowo w układzie
grawitacyjnym, częściowo z wykorzystaniem przepompowni ścieków.
Główne rozprowadzenie poziomych przewodów w budynkach zaprojektowano częściowo pod stropem
poziomu piwnicy, częściowo w płycie fundamentowej. Rozprowadzenie pionów w szachtach instalacyjnych
zlokalizowanych w korytarzach i przy toaletach oraz w obudowach np. z płyt GK.
W projektowanym budynku będzie kilka źródeł powstawania ścieków sanitarnych;
- ścieki sanitarne z toalet
- ścieki z celów porządkowych
- ścieki z węzła cieplnego poprzez studzienką schładzającą,
Średni dobowy zrzut ścieków sanitarnych z budynku wyniesie 5,1 m 3/d.
Poziome przewody odpływowe, piony, odpływy z przyborów sanitarnych wraz z podejściem wykonać z rur w
technologii PP /połączenia kielichowe/ prod. np. MAGNAPLAST
Piony kanalizacyjne zostaną zakończone częściowo rurami wywiewnymi wyprowadzonymi ponad dach na
wys. 0.5 -1.0 m oraz zaworami odpowietrzającymi dn100 i 50 mm. Instalacja wyposażona będzie w
czyszczaki montowane na pionach instalacji.
Dla odprowadzenia ścieków socjalno-bytowych z węzłów sanitarnych z części budynku zaprojektowano
montaż kompaktowej przepompowni z układem dwóch pomp (praca naprzemienna). Przepompownie
montować w studni zagłębionej w płycie fundamentowej. Lokalizacja przepompowni – pom. magazynu dla
warsztatu.
Dla odprowadzenia wód z posadzki wentylatorowni zaprojektowano montaż przepompowni ścieków w oparciu
Strona 4 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
o pompę zatapialną.
Dla odprowadzenia skroplin z klimatyzatorów i central wentylacyjnych wykonana będzie instalacja z rur
tworzywowych np. w technologii PE. Skropliny odprowadzić do wewnętrznej instalacji kanalizacji sanitarnej.
Rurociągi skroplin prowadzić w przestrzeni ponad sufitem podwieszonym.
Przejścia rur tworzywa przez przegrody oddzielenia pożarowego zabezpieczone opaskami ogniochronnymi o
odporności ogniowej równej odporności ogniowej przegrody np. typu CP644 prod. HILTI
2.4. Kanalizacja technologiczna – odwodnienie płyty garażu
Odprowadzenie ścieków z posadzki garażu (wody opadowe z wjazdu, wody z tajania śniegu na kołach
samochodów) oraz z okresowego czyszczenia posadzki zostaną podczyszczone w separatorze
koalescencyjnym związków ropopochodnych
.
Dobór wielkości separatora przeprowadzono na podstawie wg. normy PN-EN 858:2005:2000
NG = (Qr+fx x Qs)xfd
Qr - nominalny przepływ ścieków deszczowych
Qs - maksymalny przepływ ścieków procesowych
fd - współczynnik gęstości
fx - współczynnik utrudnienia separacji
Qr =132 x 1,0 x 0,005=0,7 l/s (pow. odwadnianego zjazdu 50m2)
Qs= 0,5 l/s - dla dwóch zaworów Dn15
fx = 1 - dla parkingów
fd = 1 - dla gęstości substancji ropopchodnych <0,85 g/m 3
Qr = 0 - parking całkowicie zadaszony
Wymagany przepływ nominalny separatora:
NG=(0,7 +1 * 0,5) * 1 = 1,2 dm3/s
Wymagana pojemność osadnika – dla parkingów podziemnych
V=(100 x NG) / fd
V=100 x 1,2 /1 =120 dm3
Dobrano separator stalowy ze zintegrowanym osadnikiem i komorą pomp np, typu AQUAFIX SKmPk
1,5/0150 firmy HAURATON o wydajności 1,5 l/s. W separatorze w komorze pomp montować dwie pompy
zatapialne w wykonaniu EX. Rurociąg tłoczny wykonać w technologii z rur PE PN10 lub z rur w technologii
PP. Ścieki po podczyszczeniu przepompować do instalacji kanalizacji sanitarnej grawitacyjnej w budynku.
Montaż separatora w studni zagłębionej w płycie fundamentowej. Studnie przykryć np. kratą WEMA. Do
komory pomp w separatorze skierowane będą wody z posadzki w pomieszczeniu przyłącza wody.
Odwodnienie posadzki garażu realizowane będzie za pomocą odwodnienia liniowego bezspadkowego o
wysokości 10cm, ruszt kl. B125 np. typu ACO MULTILINE V100 Odbiór ścieków z odwodnienia liniowego
realizowany będzie poprzez poziome przewody odpływowe w układzie podposadzkowym do w/w separatora.
2.5. Kanalizacja deszczowa – odwodnienie dachu
Dla potrzeb odprowadzenia wód deszczowych z połaci dachu budynku zaprojektowano wewnętrzną instalację
kanalizacji deszczowej. Odbiornikiem wód deszczowych będzie miejski kolektor deszczowy. Przyłącze
kanalizacji deszczowej stanowi przedmiot odrębnego opracowania.
Odprowadzenie wód opadowych z dachów realizowane będzie częściowo w systemie grawitacyjnym oraz
częściowo w systemie podciśnieniowym Pluvia.
Odpływ obliczeniowy wód opadowych z dachów budynku obliczono wg. wzoru:
Strona 5 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
Q=F*q*B
[dm3/sek]
gdzie:
F - pow. zlewni [ha]
q - natężenie opadu = 150dm3/sek ha
B - współczynnik spływu
Dane wyjściowe:
- powierzchnia połaci dachowej /dach kryty papą/ …................................1400m2
- powierzchnia dachu odwróconego – dach zielony ................................406,5m2
- współczynnik powierzchni zredukowanej /dach kryty papą/....................0,9
- współczynnik powierzchni zredukowanej /dach zielony/.........................0,3
- natężenie deszczu miarodajnego............................................................150dm3xha/s
Odpływ obliczeniowy wód deszczowych z połaci dachu:
QDACH =27,0 dm3/s
Dla zachowania wymogu warunków technicznych odprowadzenia wód deszczowych z Inwestycji (pismo nr
TD-660-840/271093/7305/12 wystawione przez Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w M. ST.
Warszawie w dniu 21 listopada 2012r.) w budynku zaprojektowano montaż zbiornika retencyjnego wód
deszczowych. Wymagany współczynnik spływu z całego terenu inwestycji wynosi 0,3 co pozwala na zrzut
wód deszczowych w ilości 10,4 dm3/s
Zaprojektowano zbiornik o pojemności 53,0m3. Zbiornik retencyjny będzie montowany w wydzielonym
pomieszczeniu technicznym na pozio,ie piwnic. Dla ograniczenia zrzutu wód deszczowych do kanału
deszczowego zaprojektowano montaż regulatora przepływu o wydajności 10,0 dm3/s. Regulator należy
montować w zbiorniku retencyjnym. Zaprojektowano regulator np. typu CEV 350 firmy Ecol-Unicon.
2.6. Instalacja wodociągowa przeciwpożarowa
Na podstawie Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 12 kwietnia 2006r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 80 nr poz.
563 ) systemem hydrantów wewnętrznych chroniony będzie cały budynek.
Przewiduję się instalację hydrantową nawodnioną.
Na poszczególnych kondygnacjach zaprojektowano montaż hydrantów wewnętrznych DN25 z wężem
półsztywnym o długości 30 m oraz w przypadku garażu podziemnego hydrant DN33 z wężem dł. 20m
Zawory hydrantowe należy montować na wysokości 1,35m od poziomu podłogi.
Zasięg działania:
-hydranty wewnętrzne DN25 - 33 m
-hydranty wewnętrzne DN33 - 30 m
Wymagane ciśnienie minimalne na każdym hydrancie i zaworze hydrantowym wynosi 2,0 bary.
Każdy hydrant wewnętrzny dn 25 mm dodatkowo posiada miejsce na gaśnicę proszkową 6 kg
Zapotrzebowanie na wodę do wewnętrznego gaszenia pożaru wynosi: q = 2,5 l/s (hydrant DN33+hydrant
DN25)
Z uwagi na niewystarczające ciśnienie w sieci miejskiej zastosowano na instalacji wody hydrantowej zestaw
hydroforowy.
Parametry zestawu:
- wydajność
2,5 dm3/s
- wysokość podnoszenia
35,0 mH2O
- układ z jedną pompą rezerwową
- szafa zasilająco-sterownicza montowana na zestawie
Instalację wykonać z rur stalowych ocynkowanych łączonych na gwint . Maksymalne ciśnienie pracy armatury
– 1,6 MPa. Wszystkie przejścia przez przegrody p.poż. zostaną zabezpieczone masą ogniochronną o
odporności ogniowej równej odporności przegrody np. typu CP 601s firmy HILTI.
Całość rurociągów wody hydrantowej należy zabezpieczyć izolacją przeciw roszeniową analogicznie jak
instalację wody zimnej bytowej.
Strona 6 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
3.
WYMAGANIA I ZALECENIA
Wymagania BHP
Podczas montażu i eksploatacji instalacji należy zwracać bezwzględnie uwagę na przestrzeganie przepisów
BHP dotyczących montażu instalacji na wysokości, pracy przy urządzeniach pod napięciem
elektrycznym i prac spawalniczych.
Wymagania higieniczno – sanitarne
Projektowana instalacja spełnia warunki wymagane przez obowiązujące przepisy sanitarne. Pomieszczenia
techniczne nie są przeznaczone na stały pobyt ludzi.
Wymagania w zakresie montażu, rozruchu, odbioru instalacji i eksploatacji
Montaż i odbiór instalacji - należy wykonać zgodnie z dokumentacją techniczną, DTR, instrukcjami urządzeń i
zastosowanych materiałów.
Wykonawca przed zakupem i montażem urządzeń sprawdzi zgodność użytych materiałów z wymogami
formalnymi obowiązujących przepisów i norm oraz wytycznych i zaleceń na
podstawie kart katalogowych producentów. Informacja techniczna na stronie internetowej producenta jest
niewystarczająca.
Rozruch kompleksowy powinien nastąpić po zakończeniu montażu instalacji w budynku i odbiorach
częściowych instalacji.
Do odbioru technicznego należy przystąpić po wykonaniu instalacji i zgłoszeniu gotowości do odbioru. Odbiór
obejmuje sprawdzenie kompletności wyposażenia i prawidłowości działania instalacji. Sprawdzenie działania
obejmuje po wielogodzinnej pracy próbnej z zasady następujące czynności:
-sprawdzenie wartości temp. i ciśnienia w instalacjach wodnych i
wentylacyjnych, ich zgodności z projektem, wymaganiami zastosowanych materiałów i urządzeń
-porównanie wartości zmierzonych z danymi wyszczególnionymi w zamówieniu urządzeń
-kontrolę działania urządzeń regulacyjnych
-sprawdzenie wartości zadziałania wszelkich urządzeń zabezpieczających i pomiarowych oraz ich
poprawnego montażu.
-sprawdzenie prawidłowości rozmieszczenia urządzeń napełniających i spustowych ze zwróceniem uwagi na
ich łatwy dostęp.
Wymagania w zakresie użytkowania instalacji
Warunkiem prawidłowej pracy instalacji i spełnienia wymagań stawianych w projekcie jest właściwa jej
eksploatacja. Urządzenia są przystosowane do pracy automatycznej w ograniczonym zakresie, zatem
niezbędny jest fachowy nadzór nad instalacjami podczas eksploatacji. Do utrzymania gotowości
eksploatacyjnej instalacje i urządzenia muszą być poddawane regularnej konserwacji. Obsługa i konserwacja
powinny być wykonywane przez personel z odpowiednimi kwalifikacjami zawodowymi zgodnie z
instrukcjami obsługi użytkownika oraz wymogami i parametrami zawartymi w dokumentacjach urządzeń i
użytych materiałów.
Należy zwrócić uwagę na następujące punkty:
- szczelność połączeń rurociągów i urządzeń
- kontrolę pracy urządzeń w tym wszelkich zabezpieczeń
- kontrolę temperatur i ciśnienia mediów z uwagi na dopuszczalne parametry
- wytrzymałościowe wbudowanych materiałów i urządzeń
- sprawdzenie prowadzenia książki obsługi
Wszelkie niezgodności należy bezwzględnie zgłaszać odpowiednim służbom nadzoru
zakładowego.
Ważne jest również utrzymanie np. w ramach umowy serwisowej minimalnego zapasu
części zamiennych jak: uszczelki, inne zużywające się części, części do urządzeń sterujących i regulacyjnych
oraz pewnego zapasu np. czynnika chłodniczego.
Próba szczelności
Próby szczelności instalacje wodociągowej poddać próbie szczelności przy ciśnieniu próbnym wyższym o
50% od ciśnienia roboczego, lecz nie mniejszym niż 0,9 MPa
Podczas prób rurociągi nie powinny wykazywać przecieków na przewodach, armaturze przelotowo –
regulacyjnej i połączeniach.
Strona 7 z 8
P.W. Instalacji wewnętrznych wod- kan
dla budynku Zespołu Szkół Ogólnokształcących im. T. Zana w Pruszkowie, przy ul. Daszyńskiego 6
4. WYTYCZNE BRANŻOWE – UWAGI KOŃCOWE
Wytyczne elektryczne
W projekcie branży elektrycznej należy przewidzieć:
- wykonanie połączeń wyrównawczych całości rur stalowych
- zasilanie przepompowni ścieków sanitarnych
- zasilanie układu podgrzewu wpustów dachowy i tarasowych
Wytyczne architektoniczno - konstrukcyjne
W projekcie branży architektoniczno – konstrukcyjnej należy przewidzieć:
- montaż drzwiczek rewizyjnych dla rewizji pionów oraz armatury odcinającej – dotyczy sufitów
podwieszonych, ścian murowanych, G-K i szachtów
Drzwiczki montować po zamontowaniu instalacji w miejscu faktycznego zamontowania armatury odcinającej
- wykonać otworowanie dla potrzeb instalacji rurowych w stropach i ścianach
- wykonanie studni i zagłębień w płycie stropowej dla montażu separatora, przepompowni ścieków i rur
kanalizacyjnych
Wszystkie roboty instalacyjne oraz roboty towarzyszące należy wykonywać zgodnie z „Warunkami
technicznymi wykonania i odbioru robót budowlano – montażowych – część II. Instalacje sanitarne i
przemysłowe”, zgodnie z aktualnie obowiązującymi przepisami BHP oraz zgodnie z instrukcjami montażu
urządzeń i użytych materiałów.
Strona 8 z 8
