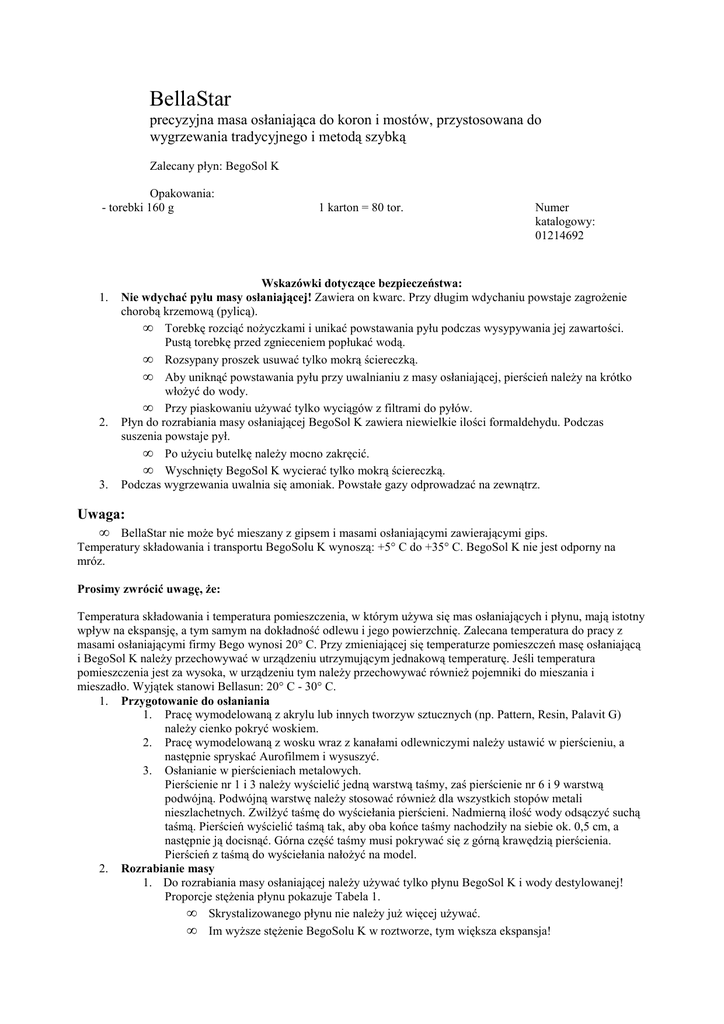

BellaStar_instrukcja

BellaStar
precyzyjna masa osłaniająca do koron i mostów, przystosowana do
wygrzewania tradycyjnego i metodą szybką
Zalecany płyn: BegoSol K
Opakowania:
- torebki 160 g
1.
2.
3.
1 karton = 80 tor.
Numer
katalogowy:
01214692
Wskazówki dotyczące bezpieczeństwa:
Nie wdychać pyłu masy osłaniającej! Zawiera on kwarc. Przy długim wdychaniu powstaje zagroŜenie
chorobą krzemową (pylicą).
• Torebkę rozciąć noŜyczkami i unikać powstawania pyłu podczas wysypywania jej zawartości.
Pustą torebkę przed zgnieceniem popłukać wodą.
• Rozsypany proszek usuwać tylko mokrą ściereczką.
• Aby uniknąć powstawania pyłu przy uwalnianiu z masy osłaniającej, pierścień naleŜy na krótko
włoŜyć do wody.
• Przy piaskowaniu uŜywać tylko wyciągów z filtrami do pyłów.
Płyn do rozrabiania masy osłaniającej BegoSol K zawiera niewielkie ilości formaldehydu. Podczas
suszenia powstaje pył.
• Po uŜyciu butelkę naleŜy mocno zakręcić.
• Wyschnięty BegoSol K wycierać tylko mokrą ściereczką.
Podczas wygrzewania uwalnia się amoniak. Powstałe gazy odprowadzać na zewnątrz.
Uwaga:
• BellaStar nie moŜe być mieszany z gipsem i masami osłaniającymi zawierającymi gips.
Temperatury składowania i transportu BegoSolu K wynoszą: +5° C do +35° C. BegoSol K nie jest odporny na
mróz.
Prosimy zwrócić uwagę, Ŝe:
Temperatura składowania i temperatura pomieszczenia, w którym uŜywa się mas osłaniających i płynu, mają istotny
wpływ na ekspansję, a tym samym na dokładność odlewu i jego powierzchnię. Zalecana temperatura do pracy z
masami osłaniającymi firmy Bego wynosi 20° C. Przy zmieniającej się temperaturze pomieszczeń masę osłaniającą
i BegoSol K naleŜy przechowywać w urządzeniu utrzymującym jednakową temperaturę. Jeśli temperatura
pomieszczenia jest za wysoka, w urządzeniu tym naleŜy przechowywać równieŜ pojemniki do mieszania i
mieszadło. Wyjątek stanowi Bellasun: 20° C - 30° C.
1. Przygotowanie do osłaniania
1. Pracę wymodelowaną z akrylu lub innych tworzyw sztucznych (np. Pattern, Resin, Palavit G)
naleŜy cienko pokryć woskiem.
2. Pracę wymodelowaną z wosku wraz z kanałami odlewniczymi naleŜy ustawić w pierścieniu, a
następnie spryskać Aurofilmem i wysuszyć.
3. Osłanianie w pierścieniach metalowych.
Pierścienie nr 1 i 3 naleŜy wyścielić jedną warstwą taśmy, zaś pierścienie nr 6 i 9 warstwą
podwójną. Podwójną warstwę naleŜy stosować równieŜ dla wszystkich stopów metali
nieszlachetnych. ZwilŜyć taśmę do wyściełania pierścieni. Nadmierną ilość wody odsączyć suchą
taśmą. Pierścień wyścielić taśmą tak, aby oba końce taśmy nachodziły na siebie ok. 0,5 cm, a
następnie ją docisnąć. Górna część taśmy musi pokrywać się z górną krawędzią pierścienia.
Pierścień z taśmą do wyściełania nałoŜyć na model.
2. Rozrabianie masy
1. Do rozrabiania masy osłaniającej naleŜy uŜywać tylko płynu BegoSol K i wody destylowanej!
Proporcje stęŜenia płynu pokazuje Tabela 1.
• Skrystalizowanego płynu nie naleŜy juŜ więcej uŜywać.
• Im wyŜsze stęŜenie BegoSolu K w roztworze, tym większa ekspansja!
•
BellaStar
100 g
Przed rozrobieniem masy naleŜy czysty pojemnik do mieszania opłukać wodą i wytrzeć.
Brudny lub suchy pojemnik do mieszania wchłonie wodę i pozbawi masę osłaniającą
odpowiedniej wilgotności.
2. Proporcje mieszania
Roztwór
24 ml
Wielkość pierścienia
1
3
6
9
Liczba torebek 60 g /
ilość płynu
1/14 ml
3/43 ml
6/86 ml
9/130 ml
Liczba torebek 160 g/
ilość płynu
1/38 ml
2/77 ml
3/115 ml
Tabela 1
Proporcje stęŜenia płynu BegoSol K.
Modelowanie
Inlaye i korony licowane
Korony, mosty pod porcelanę:
z metali szlachetnych
ze stopów metali szlachetnych
Prace kombinowane z metali szlachetnych:
StoŜek
Pierścień teleskopu
Pełny teleskop
Korony i mosty ze stopów metali nieszlachetnych pod porcelanę
StęŜenie BegoSolu K
30-40 %
55 %
55-60 %
45 %
65 %
60-70 %
90-100 %
3. Czas rozrabiania masy przy 20° C wynosi ok. 3 min. W pomieszczeniach o wyŜszej temperaturze
czas rozrabiania masy skraca się.
4. BellaStar i płyn do rozrabiania masy
• mieszać wolno szpatułką przez 15 sek., aŜ masa nasiąknie i zostaną rozmieszane grudki.
• przez 60 sek. mieszać w próŜni.
Całkowity czas mieszania: 75
sek.
5. Na wibratorze ustawionym na najniŜszy poziom wibracji postawić pierścień metalowy i napełnić
go rozmieszanym BellaStarem. Po napełnieniu nie naleŜy juŜ więcej wibrować.
6. NaleŜy przestrzegać czasu wiązania podczas wygrzewania metodą szybką.
Wygrzewanie metodą szybką:
(w pierścieniach metalowych lub plastikowych)
20-25 min.
Wygrzewanie metodą tradycyjną:
60 min.
Przy osłanianiu w pierścieniach plastikowych naleŜy pierścień usunąć po ok. 10 min.
Szybkie wygrzewanie
• Pierścienie o numerach od nr 1 do 6 wypełnione BellaStarem mogą być wygrzewane metodą
szybką.
1. Górną powierzchnię masy w pierścieniu porysować noŜykiem, tak by stała się szorstka.
Pierścienie ustawić w piecu pionowo lejami w dół, tak by nie dotykały się wzajemnie i ścianek
pieca (uŜywać płytek ceramicznych).
2. Przestrzegać czasu wiązania:
20-25 min. po zakończeniu mieszania wstawić pierścienie do pieca podgrzanego do temperatury
końcowej
3. Temperatury końcowe: patrz punkt 5.
Czas przetrzymania (ze względu na wielkość pierścieni):
Wielkość pierścieni:
1: 25-30 min.
2: 30-45 min.
6: 50-60 min.
4. Wygrzewanie metodą tradycyjną
Przy wygrzewaniu metodą tradycyjną naleŜy postępować w następujący sposób:
Piece sterowane konwencjonalnie:
3.
Pierścienie włoŜyć do pieca zimnego lub rozgrzanego do temperatury 250° C.
W temperaturze 250° C wygrzewać przez 30-60 min. Następnie podgrzać piec do temperatury końcowej i
przetrzymać przez 30-60 min.
Piece sterowane komputerowo:
Pierścienie włoŜyć do zimnego pieca. W tempie 5° C/min. podgrzać piec do temp. 250° C i przetrzymać
przez 30-60 min. Następnie w tempie 7° C /min. podgrzać piec do temperatury końcowej i przetrzymać
przez 25-60 min.
5. Temperatury końcowe
Metale szlachetne
700 - 750° C
Stopy metali szlachetnych pod porcelanę
800 - 850° C
Metale nieszlachetne
900° C
6. Schładzanie po odlewaniu
Po odlaniu pozostawić pierścień do ostygnięcia na wolnym powietrzu. Nie wkładać do wody!
BellaStar - Dane techniczne
Czas rozrabiania masy w temperaturze 20° C
BegoSol K
55 %
ok. 3 min.
100 %
ok. 3 min.
Dane według normy DIN 13919, część 2:
Początek wiązania (według testu Vicata)
Wytrzymałość na ciśnienie
Ekspansja liniowa mierzona ekstensometrem
Ekspansja termiczna
BegoSol K
55 %
7,5 min.
4,0 [MPa]
1,24 %
0,91 %
100 %
7,0 min
4,9 [MPa]
1,64 %
1,10 %
