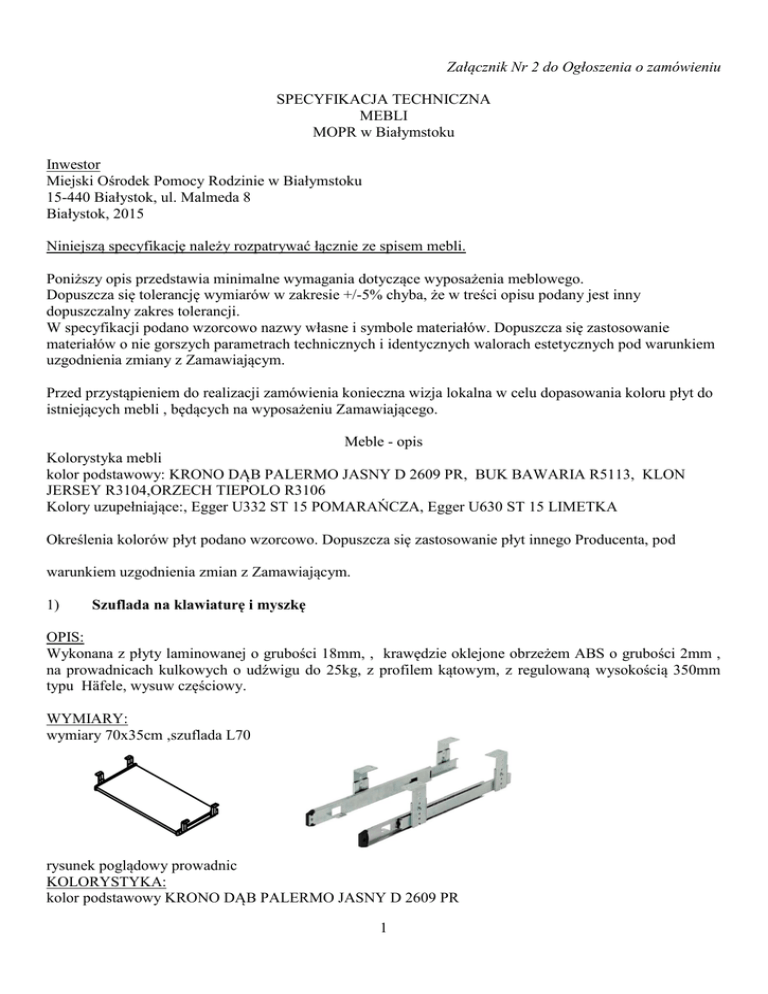

Załącznik Nr 2 do Ogłoszenia o zamówieniu
SPECYFIKACJA TECHNICZNA
MEBLI
MOPR w Białymstoku
Inwestor
Miejski Ośrodek Pomocy Rodzinie w Białymstoku
15-440 Białystok, ul. Malmeda 8
Białystok, 2015
Niniejszą specyfikację należy rozpatrywać łącznie ze spisem mebli.
Poniższy opis przedstawia minimalne wymagania dotyczące wyposażenia meblowego.
Dopuszcza się tolerancję wymiarów w zakresie +/-5% chyba, że w treści opisu podany jest inny
dopuszczalny zakres tolerancji.
W specyfikacji podano wzorcowo nazwy własne i symbole materiałów. Dopuszcza się zastosowanie
materiałów o nie gorszych parametrach technicznych i identycznych walorach estetycznych pod warunkiem
uzgodnienia zmiany z Zamawiającym.
Przed przystąpieniem do realizacji zamówienia konieczna wizja lokalna w celu dopasowania koloru płyt do
istniejących mebli , będących na wyposażeniu Zamawiającego.
Meble - opis
Kolorystyka mebli
kolor podstawowy: KRONO DĄB PALERMO JASNY D 2609 PR, BUK BAWARIA R5113, KLON
JERSEY R3104,ORZECH TIEPOLO R3106
Kolory uzupełniające:, Egger U332 ST 15 POMARAŃCZA, Egger U630 ST 15 LIMETKA
Określenia kolorów płyt podano wzorcowo. Dopuszcza się zastosowanie płyt innego Producenta, pod
warunkiem uzgodnienia zmian z Zamawiającym.
1)
Szuflada na klawiaturę i myszkę
OPIS:
Wykonana z płyty laminowanej o grubości 18mm, , krawędzie oklejone obrzeżem ABS o grubości 2mm ,
na prowadnicach kulkowych o udźwigu do 25kg, z profilem kątowym, z regulowaną wysokością 350mm
typu Häfele, wysuw częściowy.
WYMIARY:
wymiary 70x35cm ,szuflada L70
rysunek poglądowy prowadnic
KOLORYSTYKA:
kolor podstawowy KRONO DĄB PALERMO JASNY D 2609 PR
1
2)
3)
Krzesło plastikowe zielone
Krzesło plastikowe pomarańczowe
OPIS:
Krzesło w całości wykonane metodą wtryskową dzięki czemu produkt jest jedną całością (bez żadnych
łączeń). Dzięki użytemu materiałowi - techno polimer PA6, polikarbon i anodowane aluminium, krzesło
nadaje się również do użytku zewnętrznego. Zastosowane materiały są gwarancją jakości, trwałości oraz
odporności na zarysowania i działanie promieni UV.
WYMIARY:
wysokość siedziska ok. 45 cm, głębokość siedziska ok. 48 cm, szer. siedziska ok.44 cm, wysokość
całkowita ok.81 cm. Wytrzymałość na obciążenia nie mniej niż 150 kg
KOLORYSTYKA:
Kolory tworzywa, pomarańczowy ORANGE oraz zielony TROPICAL GREEN, pasujące do krzeseł
będących już na wyposażeniu Zamawiającego. Kształt krzesła umożliwia sztaplowanie.
4)
Regał wysoki zamykany
OPIS:
Regał z drzwiami uchylnymi dwuskrzydłowymi otwieranymi klasycznie, częściowo otwarty z 4 półkami.
Wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
WYMIARY:
Szerokość: 60cm
Wysokość: 186 cm
Głębokość: 50cm
KOLORYSTYKA: ,
2
Część otwarta w kolorze podstawowym KRONO DĄB PALERMO JASNY D 2609 PR, Część zamknięta
1szt.- Kolor EGGER U 630 ST 15 LIMETKA, 1szt. -Kolor EGGER U 332 ST 15 POMARAŃCZOWY
Pozostałe wytyczne zgodne z ogólnym opisem regałów.
otwarty
35
60
186
otwarty
35
50
ZIELONY
POMARAŃCZOWY
5)
6)
Stół do pokoju socjalnego zielony
Stół do pokoju pomarańczowy
OPIS:
Blat wykonany z podwójnej płyty wiórowej trzywarstwowej o klasie higieniczności E1, grubości min.18
mm pokrytej obustronnie tworzywem HPL, oklejone obrzeżem PCV o grubości min.2 mm
KOLORYSTYKA:
Kolorystyka płyty 1szt.- Egger U332 ST15 Pomarańcza oraz 1szt.- Egger U630 ST15 Limetka.
Stelaż z czterema nogami metalowymi satynowymi, o średnicy min. 60-70 mm.
WYMIARY:
stolik zielony o wymiarach: 160x75xh72,5 cm
stolik pomarańczowy 160x75xh72,5 cm
3
160
72,5
75
72,5
160
7)
8)
9)
10)
11)
12)
Odbojnice 120x30 ilośc:33 BUK BAWARIA R5113
Odbojnice 130x30 ilosc:13 BUK BAWARIA R5113
Odbojnice 110x30 ilość: 1 BUK BAWARIA R5113
Odbojnice 140 x20 ilośc:2- ORZECH TIEPOLO R3106
Odbojnice 80 x 20 ilosc:2- BUK BAWARIA R5113
Odbojnice 70 x 20 ilość:2- BUK BAWARIA R5113
OPIS:
Wykonane z podwójnej płyty wiórowej trzywarstwowej o klasie higieniczności E1, grubości min. 18 mm,
oklejone obrzeżem PCV o grubości min. 2 mm
KOLORYSTYKA:
Kolor płyty- BUK BAWARIA R5113
Kolor płyty- ORZECH TIEPOLO R3106
4
13)
14)
Wymiana siedzisk w krzesłach Iso
Wymiana oparć w krzesłach Iso
OPIS:
Tapicerka Eko skóra
KOLORYSTYKA:
Tapicerka szara, odcień do ustalenia z Zamawiającym
15)
Stolik dziecięcy
OPIS:
Część górna: Płyta wiórowa, Płyta pilśniowa, tworzywo ABS (kopolimery akrylonitrylu, butadienu i
styrenu), farba akrylowa, wypełnienie: papier
KOLORYSTYKA:
Zielony
WYMIARY:
Długość: 77 cm
Szerokość: 55 cm
Wysokość: 48 cm
55
77
48
55
48
77
5
16)
Krzesełko dziecięce
OPIS:
Tworzywo polipropylenowe, trwały, twardy plastik łatwy do utrzymania w czystości
KOLORYSTYKA:
Kolory: zielony, różowy, niebieski, żółty
WYMIARY:
Szerokość: 39 cm
Głębokość siedziska: 26 cm
Wysokość siedziska: 30 cm
Wysokość: 67 cm
30
26
67
39
17)
Nadstawka do biurka
OPIS:
Nadstawka z drzwiami uchylnymi jednoskrzydłowymi otwieranymi klasycznie, częściowo otwarty z 3
półkami. Wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie
okleiną sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm,
wąskie krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny
wykonane z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm
w kolorze płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o
grubości min. 8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane
zamkiem centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- KLON JERSEY R3104
6
WYMIARY:
Głębokość- 60cm
Wysokość nadstawki- 107cm
Wysokość półki w szafkach zamykanych- 40 cm
Wysokość półki w szafce otwartej- 27 cm
Uchwyty satynowe, rozstaw 12cm, o długości -14,5 cm
40
zamknięty
40
107
40
40
zamknięty
27
27
otwarty
60
43
18) Drzwiczki I ( pok. 30)
73,5
19) Drzwiczki II ( pok. 30) 20) Drzwiczki III( pok.30)
109,5
Fronty istniejące
73,5
109,5
75
80
7
22) V(pok. 30)
21) Drzwiczki IV(pok. 30)
181,5
217
40
40
23) I ( pok. 29)
24) II (pok.29)
180
180
40
40
8
25) III (pok. 29)
72,5
40
(pok.26)
obecna szafka ma formę otwartej szafki z półkami o grubości 18 mm, które nie licują się z korpusem szafki,
należy zatem mieć to na względzie przy mocowaniu frontów.
26) I (pok.26) 27) II (pok.26) 28) III (pok. 26)
190
80
9
29) IV (pok. 26)
180
40
(pok. 20-21)
I; II; III – takie same szafki
IV – drzwiczki na całej wysokości
V – górne fronty na siłownikach samo domykających się i drzwiczki po całej wysokości
34)V
30) I (pok.20- 21) 31)II
32) III
33) IV
39
108
Fronty istniejące
Fronty istniejące
Fronty istniejące
72
80
10
Opis:
PŁYTA - płyta meblowa, trójwarstwowa, w klasie higieniczności E1 laminowanej o grubości min.18 mm ,
oklejona obrzeżem PCV w kolorze płyty o grubości min. 2 mm w kolorze dopasowanym do istniejących
szafek ( buk, olcha, wiśnia itp.)
UCHWYTY – metalowe, w kolorze aluminium (matowe) model prosty dopasowany do istniejących
uchwytów w poszczególnych pomieszczeniach.
ZAWIASY – puszkowe samoczynnie domykające się lub siłowniki w przypadku frontów otwieranych do
góry.
ZAMKNIĘCIA SZAF– zamek patentowy z kompletem 2 szt. kluczy.( oznakowanie na rys.
35)
)
Szafka nocna
OPIS:
wszystkie elementy płytowe szafek wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie
okleiną sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm,
wąskie krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny
wykonane z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm
w kolorze płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o
grubości min. 8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Szuflady zamykane
zamkiem centralnym z kluczem łamanym.
Cztery kółka obrotowe w tym dwa kółka przednie z blokadą.
Szuflady płytowe lub metalowe wyposażone w prowadnice rolkowe z cichym domykiem.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe.
KOLORYSTYKA:
Kolor- KLON JERSEY R310
WYMIARY:
Wysokość- 55 cm
Szerokość- 40 cm
Głębokość’ 40cm
11
55
40
40
36)Kontener mobilny na kółkach
OPIS:
wszystkie elementy płytowe szafek wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie
okleiną sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm,
wąskie krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny
wykonane z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm
w kolorze płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o
grubości min. 8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Szuflady zamykane
zamkiem centralnym z kluczem łamanym.
Cztery kółka obrotowe w tym dwa kółka przednie z blokadą.
Dwie szuflady płytowe lub metalowe wyposażone w prowadnice rolkowe z cichym domykiem
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- BUK BAWARIA R5113
WYMIARY:
Wysokość całkowita 60cm ( z kółkami)
Szerokość:42cm
Głębokość:43cm
12
60
43
42
37) Szafka z szufladą
OPIS:
wszystkie elementy płytowe szafek wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie
okleiną sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm,
wąskie krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny
wykonane z płyt o grubości min. 18 mm. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta
obustronnie okleiną sztuczną o grubości min. 8 mm, wpuszczana we wpust wyfrezowany w bokach i
wieńcach. Szuflady zamykane zamkiem centralnym z kluczem łamanym.
Dwie szuflady płytowe lub metalowe wyposażone w prowadnice rolkowe z cichym domykiem
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- BUK BAWARIA R5113
WYMIARY:
Wysokość całkowita: 60cm
Szerokość: 50cm
Głębokość:40cm
Cokół: 7cm
13
60
7
40
50
38)
Stół do pracowni plastycznej
STELAŻ METALOWY konstrukcja podblatowa, nogi metalowe fi 50 z regulacją - malowane proszkowo
RAL9006, BLAT DEKOR 4951, STRUKTURA GR – groszek NAZWA PIASKOWIEC GRUBOŚĆ : #28,
PROFIL : LR14,
Wymiary: 170x120x73h
14
39)
Regał
OPIS:
wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- BUK BAWARIA R5113
WYMIARY:
Wysokość: 185cm
Szerokość: 80,2cm
Głębokość: 40cm
15
Cokół: 7cm
33,5
185
75
40
80,2
40) Regał
OPIS:
wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- BUK BAWARIA R5113
WYMIARY:
Wysokość: 185cm
Szerokość: 40,2cm
Głębokość: 40cm
Cokół: 7 cm
16
33,5
185
40,2
75
40
40,2
41) Komoda
OPIS:
wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- ORZECH TIEPOLO R3106
WYMIARY:
Wysokość: 85 cm
Szerokość: 126 cm
Głębokość: 40 cm
Cokół: 8 cm
17
85
40
126
42) Szafka stojąca
OPIS:
wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor- ORZECH TIEPOLO R3106
WYMIARY:
Wysokość: 60cm
Szerokość: 60,2 cm
Głębokość: 40 cm
Cokół: 8 cm
60
40
18
60,2
43) Sofa
Wymiary: Dopuszcza się tolerancję wymiarów w zakresie +10%.
Sofa tapicerowana tkaniną (BN 3012 lub równoważną) o ścieralności min 100 000 cykli Martindale z
atestem trudnopalności EN 1021 1&2 (papieros i zapałka).
44) Szafa
OPIS:
wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor płyty- BUK BAWARIA R5113
WYMIARY:
Wysokość: 219cm
Szerokość: 80 cm
Głębokość: 40 cm
19
219
40
80
45)
Nadstawka
OPIS:
wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokryte obustronnie okleiną
sztuczną, klasa higieniczności E1. Boki oraz fronty wykonane z płyty o grubości min. 18 mm, wąskie
krawędzie oklejone obrzeżem PVC o grubości min.2 mm w kolorze płyty. Wieniec dolny i górny wykonane
z płyt o grubości min. 18 mm, wąskie krawędzie oklejone obrzeżem PCV o grubości min. 2 mm w kolorze
płyty. Ściana tylna z płyty wiórowej trzywarstwowej, pokryta obustronnie okleiną sztuczną o grubości min.
8 mm, wpuszczana we wpust wyfrezowany w bokach i wieńcach. Drzwiczki zamykane zamkiem
centralnym z kluczem łamanym.
Uchwyty metalowe – punktowe o rozstawie około 128 mm, aluminiowe satynowe
KOLORYSTYKA:
Kolor płyty- BUK BAWARIA R5113
20
WYMIARY:
Wysokość: 50 cm
Szerokość: 80 cm
Głębokość: 40 cm
50
37
13
80
46)
Wersalka
OPIS:
Wykonana w tkaninie ( tapicerka do wyboru przez Zamawiającego), sprężyna falista, posiada duży
pojemnik na pościel, z funkcja spania.
WYMIARY:
Wysokość: około 90 cm
Szerokość: minimum 220 cm
Głębokość: około 90 cm
Powierzchnia spania minimum 130cmx220cm
21
