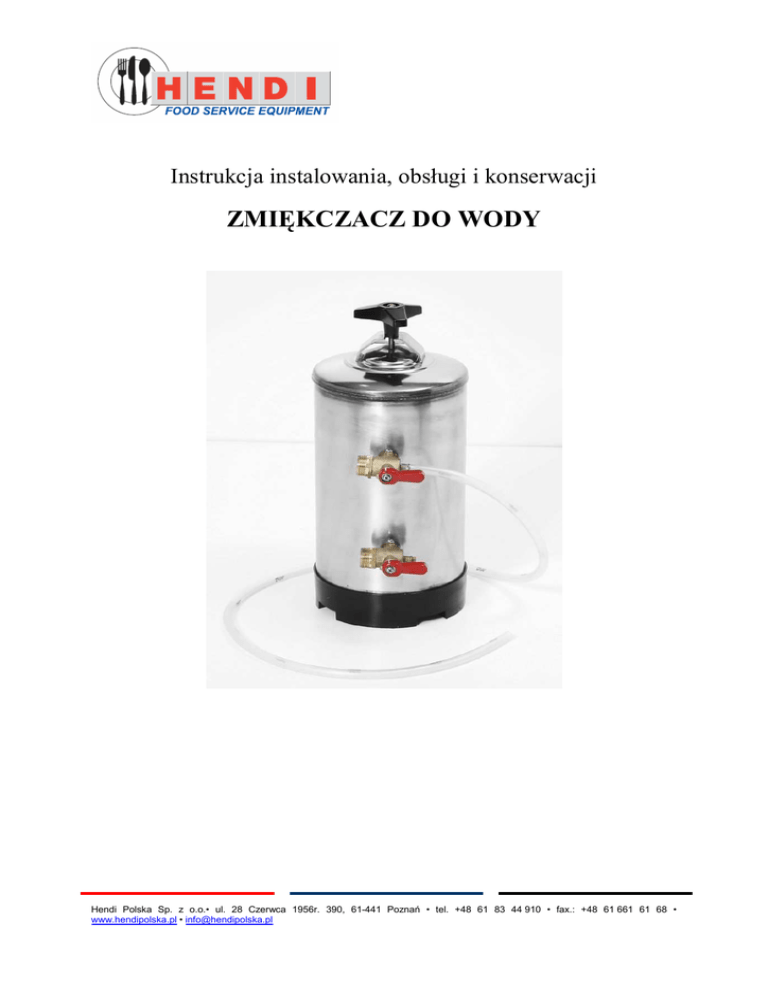

zmiękczacz do wody

Instrukcja instalowania, obsługi i konserwacji
ZMIĘKCZACZ DO WODY
Hendi Polska Sp. z o.o.• ul. 28 Czerwca 1956r. 390, 61-441 Poznań • tel. +48 61 83 44 910 • fax.: +48 61 661 61 68 •
www.hendipolska.pl • [email protected]
ZMIĘKCZACZ WODY LT
Model
LT5
LT8
LT12
LT16
LT20
f
30°
d
16,5°
mgCaCO3 300
550l
1000l
1500l
2100l
3000l
Ilość wody do zmiękczenia
40°
60°
22°
33°
400
600
400l
300l
900l
700l
1350l
1050l
1800l
1400l
2600l
2100l
80°
44°
800
200l
500l
750l
1000l
1500l
PARAMETRY
• Przepływ:
• Minimalne / maksymalne ciśnienie:
• Min./maks. wartość temperatury wody zasilającej:
Wysokość
Sól
h
kg
300mm
400mm
500mm
600mm
900mm
0,5
1
1,5
2
2,5
1000 l/h
1 ÷ 8 bar
4°C ÷ 15°C
A. Dopływ wody
B. Odpływ wody
C. Kurek dopływu wody
D. Kurek odpływu wody
E. Przewód redukcji ciśnienia
F. Przewód regeneracji
G. Pokrętło ręczne na pokrywie
I. Wysokość
Niniejsza instrukcja jest częścią składową produktu, prosimy o dokładne zapoznanie
się z zawartymi w niej informacjami na temat bezpiecznej instalacji, stosowania i
konserwacji urządzenia. Zmiękczacz wody jest przeznaczony wyłącznie do
zmiękczania zimnej wody pitnej; każde inne zastosowanie jest bezskuteczne i
pozbawione sensu.
Hendi Polska Sp. z o.o.• ul. 28 Czerwca 1956r. 390, 61-441 Poznań • tel. +48 61 83 44 910 • fax.: +48 61 661 61 68 •
www.hendipolska.pl • [email protected]
•
UWAGA
Do regeneracji należy stosować wyłącznie gruby chlorek sodu NaCl (sól
kuchenną); zabrania się stosowania substancji lub produktów chemicznych.
Zawarte w zmiękczaczu wody żywice są potrzebne do funkcjonowania
urządzenia; nie wolno ich wyrzucać.
INSTALACJA
• Po wypakowaniu prosimy sprawdzić, czy zmiękczacz wody nie jest
uszkodzony. Elementy opakowania (plastikowy worek, karton itp.) nie mogą
dostać się w ręce dzieci, ponieważ stanowią potencjalne źródło zagrożenia.
Instalację powinien przeprowadzić specjalista w oparciu o obowiązujące
przepisy zgodnie ze wskazówkami producenta urządzenia. Niewłaściwa
instalacja może stanowić zagrożenie dla osób, zwierząt i rzeczy, za które to
szkody producent w takim przypadku nie ponosi żadnej odpowiedzialności.
• Zmiękczacz wody należy zainstalować w pomieszczeniach o temperaturze
otoczenia wynoszącej minimum 5°C a maksimum 30°C.
PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ
(rys. 1)
A. Dopływ wody
B. Odpływ wody
C. Kurek dopływu wody
D. Kurek odpływu wody
E. Przewód redukcji ciśnienia
F. Przewód regeneracji
G. Pokrętło ręczne na pokrywie
I. Wysokość
Użytkownik musi zainstalować kurek między przewodem wodnym a
zmiękczaczem, którym w razie konieczności można przerwać dopływ wody; poza
tym należy zainstalować zawór przeciwzwrotny, aby uniknąć powstania ciśnienia
w przewodzie zasilającym.
Do zmiękczacza podłączyć przewód doprowadzający i odprowadzający.
Przewód odprowadzający wodę podłączyć bezpośrednio do odpływu.
Hendi Polska Sp. z o.o.• ul. 28 Czerwca 1956r. 390, 61-441 Poznań • tel. +48 61 83 44 910 • fax.: +48 61 661 61 68 •
www.hendipolska.pl • [email protected]
URUCHOMIENIE
• Płukanie żywicy (rys. 2)
Doprowadzić przewód odprowadzający do
odpływu.
Dźwignię kurka przekręcić w lewo i otworzyć
dopływ wody; pozwolić na dopływ wody tak długo,
aż stanie się klarowna; następnie przerwać dopływ
wody i odłączyć przewód odprowadzający do
zasilającego urządzenia.
•
Regularna regeneracja (rys. 3)
• Pozycja B
1) Przewód redukcji ciśnienia doprowadzić do wiadra. Dźwignię kurka przekręcić
w prawo i odczekać aż spadnie ciśnienie. Odkręcić pokrętło ręczne i zdjąć
pokrywę; w zależności od modelu wsypać odpowiednią ilość soli. (patrz tabela
1)
• UWAGA: Usnąć ewentualne pozostałości soli na uszczelce pokrywy.
• Pozycja C
Hendi Polska Sp. z o.o.• ul. 28 Czerwca 1956r. 390, 61-441 Poznań • tel. +48 61 83 44 910 • fax.: +48 61 661 61 68 •
www.hendipolska.pl • [email protected]
2) Ponownie założyć pokrywę i przykręcić ją pokrętłem ręcznym; dźwignię kurka
dopływu wody przekręcić w lewo.
• UWAGA: Usnąć ewentualne pozostałości soli w górnej części zmiękczacza
wody.
3) Pozwolić na przepływ solanki przez przewód odprowadzający do momentu, aż
woda przestanie być słona (ok. 40 min).
• Pozycja A
4) Ponownie przekręcić w lewo dźwignię kurka przewodu odprowadzającego i w
ten sposób ponownie doprowadzić zmiękczacz w położenie pracy.
•
UWAGA
Podczas regeneracji nie należy doprowadzać wody do urządzenia
podłączonego do zmiękczacza wody.
W celu zachowania skuteczności zmiękczacza wody zalecamy regularną regenerację
w zależności od stopnia wykorzystania i twardości stosowanej wody.
Prosimy wykorzystać w tym celu druk znajdujący się na ostatniej stronie, gdzie
można nanieść datę regeneracji.
Zawartość pakowania
1. Zmiękczacz wody
1. Instrukcja
Data instalacji: ...............................................................
Data regeneracji
