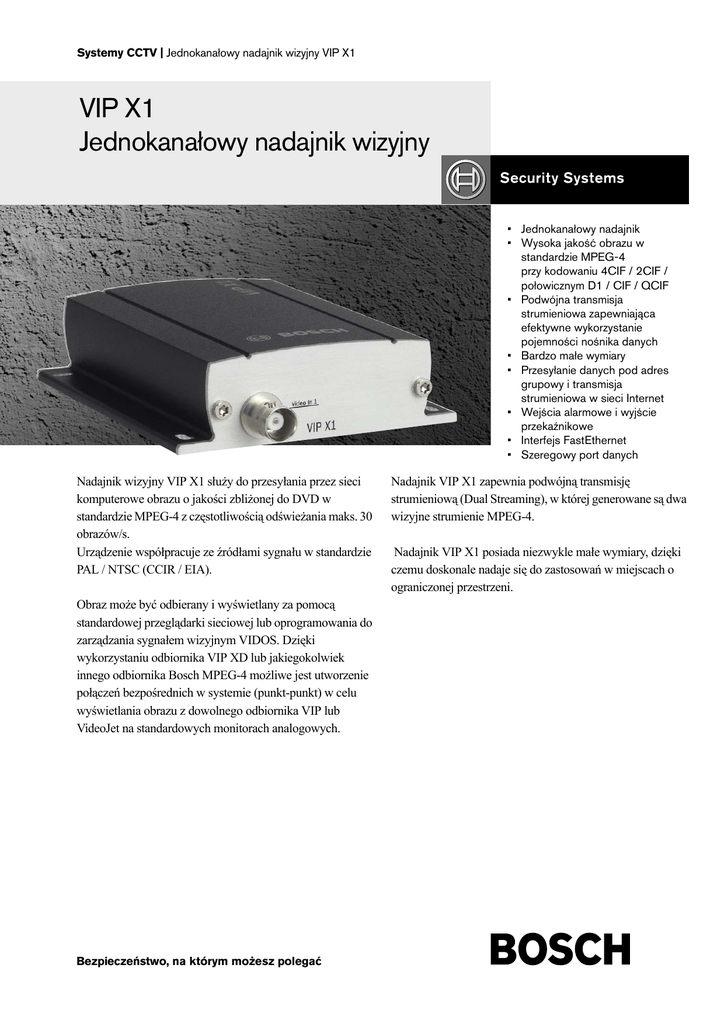

Systemy CCTV | Jednokanałowy nadajnik wizyjny VIP X1
VIP X1
Jednokanałowy nadajnik wizyjny
• Jednokanałowy nadajnik
• Wysoka jakość obrazu w
standardzie MPEG-4
przy kodowaniu 4CIF / 2CIF /
połowicznym D1 / CIF / QCIF
• Podwójna transmisja
strumieniowa zapewniająca
efektywne wykorzystanie
pojemności nośnika danych
• Bardzo małe wymiary
• Przesyłanie danych pod adres
grupowy i transmisja
strumieniowa w sieci Internet
• Wejścia alarmowe i wyjście
przekaźnikowe
• Interfejs FastEthernet
• Szeregowy port danych
Nadajnik wizyjny VIP X1 służy do przesyłania przez sieci
komputerowe obrazu o jakości zbliżonej do DVD w
standardzie MPEG-4 z częstotliwością odświeżania maks. 30
obrazów/s.
Urządzenie współpracuje ze źródłami sygnału w standardzie
PAL / NTSC (CCIR / EIA).
Obraz może być odbierany i wyświetlany za pomocą
standardowej przeglądarki sieciowej lub oprogramowania do
zarządzania sygnałem wizyjnym VIDOS. Dzięki
wykorzystaniu odbiornika VIP XD lub jakiegokolwiek
innego odbiornika Bosch MPEG-4 możliwe jest utworzenie
połączeń bezpośrednich w systemie (punkt-punkt) w celu
wyświetlania obrazu z dowolnego odbiornika VIP lub
VideoJet na standardowych monitorach analogowych.
Bezpieczeństwo, na którym możesz polegać
Nadajnik VIP X1 zapewnia podwójną transmisję
strumieniową (Dual Streaming), w której generowane są dwa
wizyjne strumienie MPEG-4.
Nadajnik VIP X1 posiada niezwykle małe wymiary, dzięki
czemu doskonale nadaje się do zastosowań w miejscach o
ograniczonej przestrzeni.
2 | Jednokanałowy nadajnik wizyjny VIP X1
Zawartość zestawu
Ilość
Element
1
Nadajnik VIP X1
1
Zasilacz sieciowy o szerokim zakresie napięć
wejściowych
1
Kabel zeromodemowy RS-232
1
Instrukcja szybkiej instalacji
1
Płyta CD-ROM zawierająca instrukcję obsługi,
oprogramowanie oraz narzędzia
Uwagi dotyczące instalacji i konfiguracji
Wymiary
1
Wejście wizyjne 1
Zestaw do montażu w szafie typu Rack (opcjonalnie)
1
Port USB
5
Wskaźnik LED łącza
2
Reset: przywracanie
6
Wskaźnik LED ruchu w sieci
7
Złącze 10/100 Base-T
ustawień fabrycznych
3
Wejście alarmowe, wyjście
przekaźnikowe, zasilanie,
port szeregowy (RS-232 /
422 / 485)
4
Wskaźnik LED zasilania
FastEthernet
Jednokana³owy nadajnik wizyjny VIP X1 | 3
Dane techniczne
Parametry elektryczne
Standardy sygnału
Parametry środowiskowe
Masa
MPEG-4
Temperatura pracy
wizyjnego
Przepływność danych
9,6 kb/s - 6 Mb/s
Wilgotność
20 - 80%, względna
704 x 576 / 480 (D1/4CIF: 25 lub 30
Zgodność
CE: IEC 60950; UL 1950; AS/NZS
(bez kondensacji)
obrazów/s)
3548; EN 55103-1, -2; EN 50130-4;
704 x 288 / 240 (2CIF: 25 lub 30
EN 55022; EN 55024; EN 61000-3-
obrazów/s)
2; EN 61000-3-3; FCC 47 CFR Dział
352 x 576 / 480 (połowiczny D1: 25
1, Część 15
lub 30 obrazów/s)
352 x 288 / 240 (CIF: 25 lub 30
obrazów/s)
176 x 144 / 120 (QCIF: 25 lub 30
obrazów/s)
Struktura GOP
I, IP
Całkowite opóźnienie
MPEG-4: 120 ms
sygnału (IP)
Protokoły sieciowe
RTP, Telnet, UDP, TCP, IP, HTTP, IGMP
V2, ICMP, ARP, SNMP
Aktualizacja
pamięć Flash ROM, programowana
oprogramowania
zdalnie
Konfiguracja
za pomocą przeglądarki internetowej,
wbudowanego serwera sieciowego
Złącza
Wejście wizyjne
1 x analogowe, całkowity sygnał
wizyjny: NTSC / PAL;
złącze BNC z przełączanym
dopasowaniem 75 ?,
0,7 - 1,2 Vpp
Wejście alarmowe
4 x złącze zaciskowe (nieizolowane, do
współpracy ze stykami zwiernymi),
maks. rezystancja załączenia 10 ?
Wyjście przekaźnikowe
1 x złącze zaciskowe, obciążalność 30
Vpp, 2 A
Zespół zacisków
10-stykowe złącze zaciskowe do
dołączania sygnału fonicznego,
kontaktów alarmowych, wyjścia
przekaźnikowego i portu szeregowego
Port szeregowy
1 x RS-232 / 422 / 485, złącza
zaciskowe
Port USB
Złącze Ethernet
0 ÷ +50°C
temperatura otoczenia
wizyjnych
Rozdzielczość obrazu
ok. 0,17 kg
1 x 2.0 interfejs zewnętrzny*
10/100Base-T, z automatycznym
wykrywaniem,
komunikacja jedno- lub
dwukierunkowa, RJ45
Parametry środowiskowe
Napięcie wejściowe
12 - 24 VDC, złącze zaciskowe
Pobór mocy
ok. 6 VA
Zasilacz sieciowy
VIPXPS111022 zawarty w zestawie
*do zastosowań w przyszłości
4 | Jednokanałowy nadajnik wizyjny VIP X1
Informacje do zamówień
VIPX1
8622 780 55031
Dwustrumieniowy, jednokanałowy nadajnik
MPEG-4, port USB, wyjście / wejście
szeregowe, wejście alarmowe, wyjście
przekaźnikowe
VIPRMK1HU
8622 780 42681
VIP X/10/1000 zestaw do montażu w szafie
typu Rack
(5 urządzeń o wysokości 1 U)
VIPXPS111022
Zasilacz sieciowy
8622 780 55381
