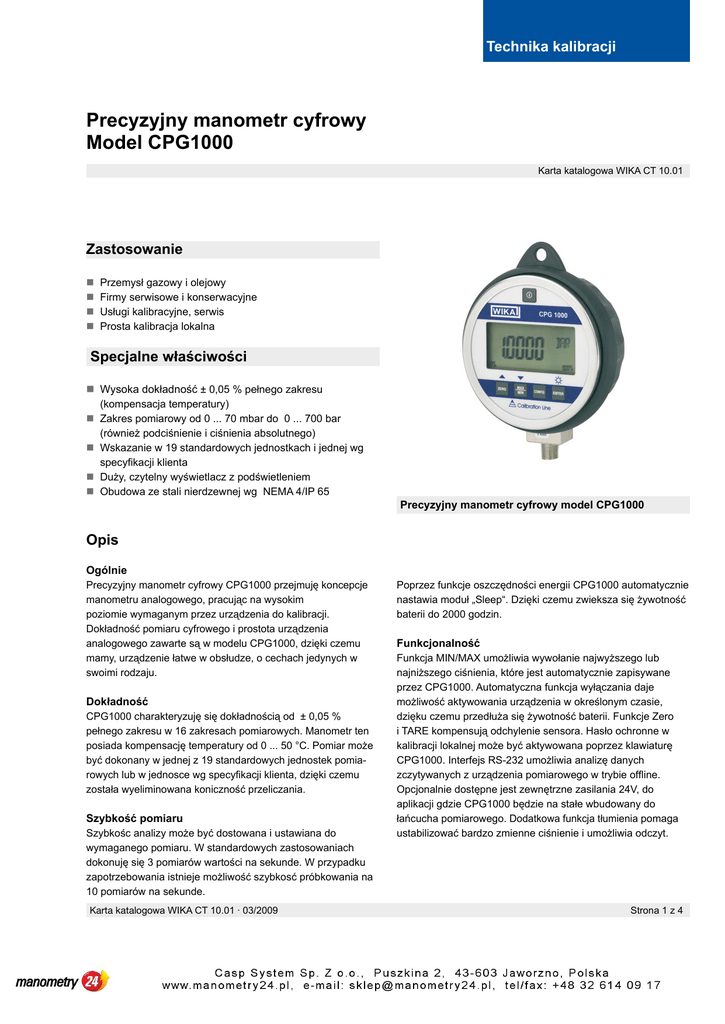

Precyzyjny manometr cyfrowy Model CPG1000

Technika kalibracji
Precyzyjny manometr cyfrowy
Model CPG1000
Karta katalogowa WIKA CT 10.01
Zastosowanie




Przemysł gazowy i olejowy
Firmy serwisowe i konserwacyjne
Usługi kalibracyjne, serwis
Prosta kalibracja lokalna
Specjalne właściwości
 Wysoka dokładność ± 0,05 % pełnego zakresu
(kompensacja temperatury)
 Zakres pomiarowy od 0 ... 70 mbar do 0 ... 700 bar
(również podciśnienie i ciśnienia absolutnego)
 Wskazanie w 19 standardowych jednostkach i jednej wg
specyfikacji klienta
 Duży, czytelny wyświetlacz z podświetleniem
 Obudowa ze stali nierdzewnej wg NEMA 4/IP 65
Precyzyjny manometr cyfrowy model CPG1000
Opis
Ogólnie
Precyzyjny manometr cyfrowy CPG1000 przejmuję koncepcje
manometru analogowego, pracując na wysokim
poziomie wymaganym przez urządzenia do kalibracji.
Dokładność pomiaru cyfrowego i prostota urządzenia
analogowego zawarte są w modelu CPG1000, dzięki czemu
mamy, urządzenie łatwe w obsłudze, o cechach jedynych w
swoimi rodzaju.
Dokładność
CPG1000 charakteryzuję się dokładnością od ± 0,05 %
pełnego zakresu w 16 zakresach pomiarowych. Manometr ten
posiada kompensację temperatury od 0 ... 50 °C. Pomiar może
być dokonany w jednej z 19 standardowych jednostek pomiarowych lub w jednosce wg specyfikacji klienta, dzięki czemu
została wyeliminowana koniczność przeliczania.
Szybkość pomiaru
Szybkośc analizy może być dostowana i ustawiana do
wymaganego pomiaru. W standardowych zastosowaniach
dokonuję się 3 pomiarów wartości na sekunde. W przypadku
zapotrzebowania istnieje możliwość szybkosć próbkowania na
10 pomiarów na sekunde.
Karta katalogowa WIKA CT 10.01 ∙ 03/2009
Poprzez funkcje oszczędności energii CPG1000 automatycznie
nastawia moduł „Sleep“. Dzięki czemu zwieksza się żywotność
baterii do 2000 godzin.
Funkcjonalność
Funkcja MIN/MAX umożliwia wywołanie najwyższego lub
najniższego ciśnienia, które jest automatycznie zapisywane
przez CPG1000. Automatyczna funkcja wyłączania daje
możliwość aktywowania urządzenia w określonym czasie,
dzięku czemu przedłuża się żywotność baterii. Funkcje Zero
i TARE kompensują odchylenie sensora. Hasło ochronne w
kalibracji lokalnej może być aktywowana poprzez klawiaturę
CPG1000. Interfejs RS-232 umożliwia analizę danych
zczytywanych z urządzenia pomiarowego w trybie offline.
Opcjonalnie dostępne jest zewnętrzne zasilania 24V, do
aplikacji gdzie CPG1000 będzie na stałe wbudowany do
łańcucha pomiarowego. Dodatkowa funkcja tłumienia pomaga
ustabilizować bardzo zmienne ciśnienie i umożliwia odczyt.
Strona 1 z 4
Wymiary w mm
Widok z przodu
Widok z boku
Widok z dołu
Widok z przodu precyzyjnego manometr cyfrowego model CPG1000
5
1
2
6
7
3
8
1)
2)
3)
4)
5)
6)
7)
8)
Włącz/ wyłącz
SETUP- i menu konfiguracyjne
ZERO, przewija się do przodu w menu wyświetlacza
Min/Max-odczytu, przewija do tyłu w menu wyświetlacza
Wskazane ciśnienie
Jednostka
0 ... 100 % bar graph
Wybór opcji konfigurowalnej, włącz lub wyłącz
podświetlenie
4
Strona 2 z 4
Karta katalogowa WIKA CT 10.01 ∙ 03/2009
Dane techniczne
Model CPG1000
Zakres pomiarowy
mbar
0 … 70*
Przeciążenie
mbar
350
Ciśnienie rozrywające
mbar
3500
Rozdzielczość
mbar
0,001
Zakres pomiarowy
bar
0…1
0 ... 2
-1 ... +1*
-1 ... +2*
0 ... 7
0 ... 20
Przeciążenie
bar
2
4
2
4
14
42
Ciśnienie rozrywające
bar
35
35
35
35
70
140
Rozdzielczość
bar
0,0001
0,0001
0,0001
0,0001
0,0001
0,001
Zakres pomiarowy
bar
0 ... 35
0 ... 70
0 ... 140
0 ... 200
0 ... 350
0 ... 700
Przeciążenie
bar
70
140
210
420
700
1100
Ciśnienie rozrywające
bar
140
700
700
700
700
1100
Rozdzielczość
bar
0,001
0,001
0,01
0,01
0,01
0,01
Zakres pomiarowy
bar abs.
0 ... 1
0 ... 2
0 ... 7
0 ... 20
Przeciążenie
bar abs.
2
4
14
42
Ciśnienie rozrywające
bar abs.
35
35
70
140
Rozdzielczość
bar abs.
0,0001
0,0001
0,0001
0,001
% / FS
% / FS
% / FS
Rodzaj ciśnienia
± 0,05; (± 0,1 do 0 ... 70 mbar)
± 0,25; (zakres pomiarowy max. do 35 bar) **
± 0,1; (zakres pomiarowy -1 ... +1 bar i -1 ... +2 bar)
ciśnienie względne, ciśnienie absolutne (do 20 bar abs) zakres w próżni
Przyłącze
Medium
¼" NPT zew. (zaw. adapter ¼" NPT wew. na G ½ zew.)
dla gazów i cieczy kompatybilnych ze stalą nierdzewną 316*
Niepewność pomiaru
 Ciśnienie względne
 Zakres pomiarowy próżni
Materiał
 Części zwilżane
stal nierdzewna 316*
 Obudowa
stal CrNi-
Stabilność roczna
0,05 % zakresu
Dopuszczalna
 temperatura medium
°C
-10 ... +55 (dolna granica temperatury powyżej zamrożenie medium)
 temperatura pracy
°C
-10 ... +55
 temperatura przechowywania
°C
-20 ... +70
Kompensacja temperatury
°C
0 ... +50
Współczynnik temperaturowy
Wyświetlacz
Zapis opcji
0,005 % zakresu /°C poza 0 ... 50 °C
5 1/2-cyfrowy wyświetlacz, wysokość cyfr 16,53 mm (0,65")
20 segment bar graph, 0 ... 100 %
psi, bar, mbar, Kg/cm², inH2O (4 °C, 20 °C lub 60 °F), ft H2O (4 °C, 20 °C lub 60 °F),
cmH2O (4 °C i 20 °C), mH2O (4 °C i 20 °C), kPa, MPa, inHg, mmHg, TORR,
jednostka specyfikowana przez użytkownika
Min/Max pamięć
Częstotliwość próby
0,5/sek. do 10/sek. wybieralne
Przyłącze PC
RS-232, USB z opcjonanym adapterem USB
Zasilanie
 Bateria o długiej żywotności
 Niski wskaźnik baterii
DC 4,5 V, 3 AA bateria
1500 h bez podświetlenia;
2000 h w przypadku niskiej częstotliwości odczytu;
żywotność baterii może być wskazana na wyświetlaczu
symbol wakazujący zakres baterii
EMV
sprawdzany wg EN 55 022 klasa A i EN 55 024
Stopień ochrony
IP 65
Jednostki ciśnienia
Kalibracja
certyfikat 3.1 (opcjonalnie certyfikat kalibracji DKD)
Wymiary
mm
111 x 127 x 38
Waga
g
455
*
**
Zakresy pomiarowe, które są oznaczone w ten sposób mogą być stosowane wyłącznie do pomiaru mediow azowych czystych, nie powodujących korozji.
W urządzeniach pomiarowych z max. zakresem pomiarowym do 2 bar, do pracy w próżni zakres pomiarowy jest ograniczony do -350 mbar.
(Wyjątkiem są zakresy pomiarowe -1 ... +1 bar i -1 ... +2 bar.)
Karta katalogowa WIKA CT 10.01 ∙ 03/2009
Strona 3 z 4
Zakres dostawy






Precyzyjny manometr cyfrowy CPG1000
Instrukcja obsługi
Certyfikat 3.1 wg DIN EN 10 204
3 x AA baterie
Adapter ¼" NPT wew. na G ½ zew.
Gumowa osłona na obudowe
Opcjonalnie
 Certyfikat kalibracji DKD
 Zewnętrzne przyłącze 24 V DC
 Przyłącze procesowe (tylny)
Hydrauliczna pompa testowa model CPP700-H
Akcesoria




Kołonierz montażowy
Różne adaptery ciśnieniowe
Interfejs RS-232
USB adaptery seryjne
Kompletna walizka serwisowa
Walizka serwisowa
do zakresu pomiarowego 35 bar składa się z:
 Walizki z tworzywa sztucznego z precyzyjnym
manometrem cyfrowym model CPG1000
 Pneumatycznej pompy testowej model CPP30
do zakresu pomiarowego 700 bar składa się z:
 Walizki z tworzywa sztucznego z precyzyjnym
manometrem cyfrowym model CPG1000
 Hydraulicznej pompa testowej model CPP700-H
Walizka serwisowa
Produkty i usługi objęte naszym programem technologii testującej i kalibracyjnej
Usługi kalibracyjne DKD dla temperatury
Kalibratory z suchym otworem pomiarowym
Kąpielowe kalibratory temperatury
Termometry precyzyjne
Urządzenia do pomiaru temperatury do testowania
i kalibracji
 Podstawowe normy dla temperatury
 Doradztwo i szkolenia





Specyfikacje i wymiary podane w niniejszej karcie przedstawiają stan konstrukcyjny aktualny w momencie wydruku.
Istnieje możliwość wprowadzenia modyfikacji i zmian specyfikacji materiałowej bez wcześniejszego powiadomienia.
Strona 4 z 4
Karta katalogowa WIKA CT 10.01 ∙ 03/2009
12984168 03/2009 PL
 Usługi kalibracyjne DKD dla ciśnienia
 Naprawa wszystkich rodzajów jednostek kalibracyjnych
 Przenośne urządzenia do pomiarów ciśnienia
do testowania i kalibracji
 Precyzyjne jednostki do pomiaru ciśnienia i wskaźniki
ciśnienia
 Podstawowe normy dla ciśnienia
 Rozwiązania systemowe dla technologii testującej
