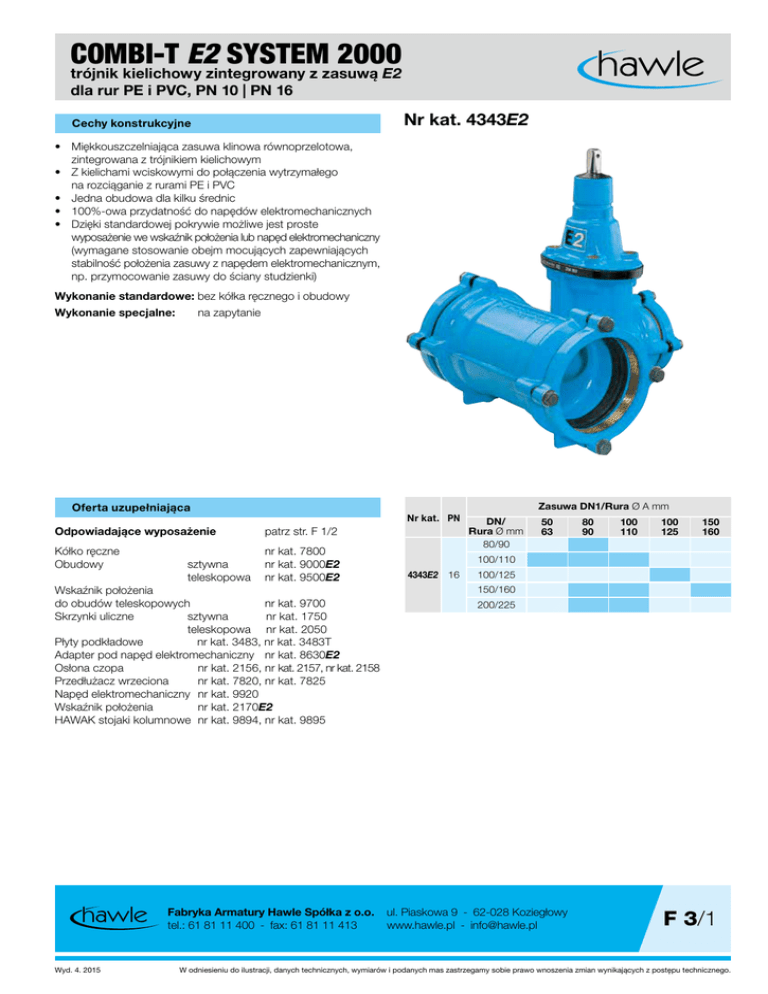

combi-t e2 system 2000

Transkrypt

combi-t e2 system 2000
COMBI-T E2 SYSTEM 2000
trójnik kielichowy zintegrowany z zasuwą E2
dla rur PE i PVC, PN 10 | PN 16
Nr kat. 4343E2
Cechy konstrukcyjne
•
•
•
•
•
Miękkouszczelniająca zasuwa klinowa równoprzelotowa, zintegrowana z trójnikiem kielichowym
Z kielichami wciskowymi do połączenia wytrzymałego
na rozciąganie z rurami PE i PVC
Jedna obudowa dla kilku średnic
100%-owa przydatność do napędów elektromechanicznych
Dzięki standardowej pokrywie możliwe jest proste wyposażenie we wskaźnik położenia lub napęd elektromechaniczny
(wymagane stosowanie obejm mocujących zapewniających stabilność położenia zasuwy z napędem elektromechanicznym, np. przymocowanie zasuwy do ściany studzienki)
Wykonanie standardowe: bez kółka ręcznego i obudowy
Wykonanie specjalne:
na zapytanie
Zasuwa DN1/Rura Ø A mm
Oferta uzupełniająca
Odpowiadające wyposażenie
Nr kat. PN
patrz str. F 1/2
Kółko ręczne nr kat. 7800 Obudowy sztywna nr kat. 9000E2
4343E2 16
teleskopowa nr kat. 9500E2
Wskaźnik położenia
do obudów teleskopowych
nr kat. 9700
Skrzynki uliczne
sztywna nr kat. 1750
teleskopowa nr kat. 2050
Płyty podkładowe
nr kat. 3483, nr kat. 3483T
Adapter pod napęd elektromechaniczny nr kat. 8630E2
Osłona czopa nr kat. 2156, nr kat. 2157, nr kat. 2158
Przedłużacz wrzeciona nr kat. 7820, nr kat. 7825
Napęd elektromechaniczny nr kat. 9920
Wskaźnik położenia nr kat. 2170E2
HAWAK stojaki kolumnowe nr kat. 9894, nr kat. 9895
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2015
DN/
Rura Ø mm
80/90
50
63
80
90
100
110
100
125
150
160
100/110
100/125
150/160
200/225
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
F 3/1
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
COMBI-T E2 SYSTEM 2000
trójnik kielichowy zintegrowany z zasuwą E2
dla rur PE i PVC, PN 10 | PN 16
Nr kat. 4343E2
Ø d1
D1
H2
H1
H
h
c
a
Ø DN1
DN
t1
t
L
Combi-T E2
Kielich
Wrzeciono
DN
Rura Ø
DN 1
Rura Ø
H
H1
H2
t
L
t1
D1
h
a
c
Ø d1
Masa
kg
80/90
80/90
336
412
412
88
310
88
150
201
17,3
35
25
21,0
100/110
50/63
260
322
346
83
290
88
172
218
14,8
30
22
17,0
100/110
80/90
336
412
422
88
320
88
172
231
17,3
35
25
23,5
100/110
100/110
373
460
460
88
340
88
172
231
19,3
38
25
25,0
100/125
100/125
373
470
470
88
345
88
193
235
19,3
38
25
31,0
150/160
80/90
336
412
453
88
350
108
234
251
17,3
35
25
27,0
150/160
100/110
373
460
490
88
370
108
234
251
19,3
38
25
36,0
150/160
150/160
462
580
580
108
420
108
234
303
19,3
38
28
51,0
200/225
80/90
336
412
481
88
410
130
312
281
17,3
35
25
48,0
200/225
100/110
373
460
518
88
430
130
312
291
19,3
38
25
53,0
F 3/2
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
Wyd. 4. 2015
SYSTEM 2000
do rur PE i PVC
Cechy konstrukcyjne
1
5
6
3
2
4
• Do uszczelnienia kształtki na rurociągu zastosowano uszczelkę wargową, która znacznie zmniejsza siłę wymaganą do wciśnięcia rury w kielich Systemu 2000
• Zabezpieczenie przed przesunięciem działa niezależnie od uszczelnienia rury i zyskuje się za pomocą pierścienia dociskowego
• W przypadku cienkościennych rur PE (o grubości ścianek poniżej 3 mm) oraz przy rurociągach podciśnieniowych należy stosować tuleje wzmacniające (patrz str. M 6/2)
• Uszczelka płaska jest zintegrowana z kołnierzem nr kat. 0400
• Do rur PE 80/100, zgodnie z EN 12201-2
• Do rur PVC zgodnie z EN ISO 1452-2
Kielich wciskowy do rur PE (PE 80/100, EN 12201) i PVC
(EN ISO 1452-2) – absolutnie wytrzymałe na rozciąganie
Dane techniczne
1, 2Korpus (1) i pierścień dociskowy (2)
z żeliwa sferoidalnego EN-GJS-400-18 zabezpieczone zewnątrz i wewnątrz
3 Pierścień zaciskowy z mosiądzu Ms 58 (powyżej DN 300
z brązu)
4 Śruby sześciokątne ze stali nierdzewnej A4
5 Uszczelka wargowa z elastomeru
6 Tuleje dystansowe z PE
Dodatkowe informacje
• Instrukcja montażu
patrz str. F 2/2
• Test rozciągania
patrz str. F 2/2
• Momenty dokręcania pierścienia
dociskowego System 2000
patrz str. R 3/1
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2015
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
F 2/1
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
SYSTEM 2000
instrukcja montażu
INSTRUKCJA MONTAŻU:
Przy zastosowaniu kołnierza:
najpierw skręcić kołnierz z przeciwkołnierzem
∅D
Zukosować rurę
Zastosować środek smarny
nr kat. 3443 (patrz str. M 7/2)
Nie stosować oleju!
63 - 40
160 - 180
200 - 225
250 - 315
355 - 450
500 - 630
A
B
2,5
4,0
5,0
7,0
9,0
10,0
10
16
20
25
35
40
Wsunąć rurę w złącze aż do wyczuwalnego oporu
Do cienkościennych rur PE (o grubości ścianki poniżej 3 mm) oraz do przewodów podciśnieniowych należy stosować tuleje wzmacniające
Śruby zabezpieczajace przed przesunięciem należy dokręcać „na krzyż”
do zaciśnięcia pierścienia zaciskowego na korpusie
max. momenty dokręcania dla pierścienia dociskowego patrz str. R 3/1
INSTRUKCJA DEMONTAŻU:
Poluzować i usunąć śruby zabezpieczające przed przesunięciem
Rurę wyciągnąć, obracając
TEST ROZCIĄGANIA:
Poluzować i usunąć śruby zabezpieczające przed przesunięciem
Warunki próby:
urządzenie do prób rozciagania w laboratorium badawczym HAWLE
Rura PE-HD (PE 80) EN 12201-2 PN 10
Wartości zostały uzyskane przy zastosowaniu tulei wzmacniajacej i przy ciśnieniu
wewnętrzym 0 bar, temperatura otoczenia 23oC
Prędkość rozciągania (mm/min): 0,1 x wolna długość rury (L)
Ta tabela przedstawia trwałość połączenia Systemu 2000 na rzeczywiście
działające siły pochodzące od rurociągu PE przy ciśnieniu 10 bar
W połączeniu Systemu 2000 zachowany jest od 4- do 6-krotny współczynnik
bezpieczeństwa
F 2/2
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Rura Ø
63
75
90
110
125
140
160
180
200
225
250
280
315
Teoretyczne obciążenie
Max. obciążenie
rozciągające – (kN)
rozciągające uzyskane
przy ciśnieniu
w próbie rozciagania
wewnętrzym 10 bar
(kN)
3,15
4,42
6,37
9,50
12,27
15,40
20,10
25,45
31,40
39,80
49,10
61,60
77,80
20
28
38
56
63
66
98
130
145
153
233
215
270
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
