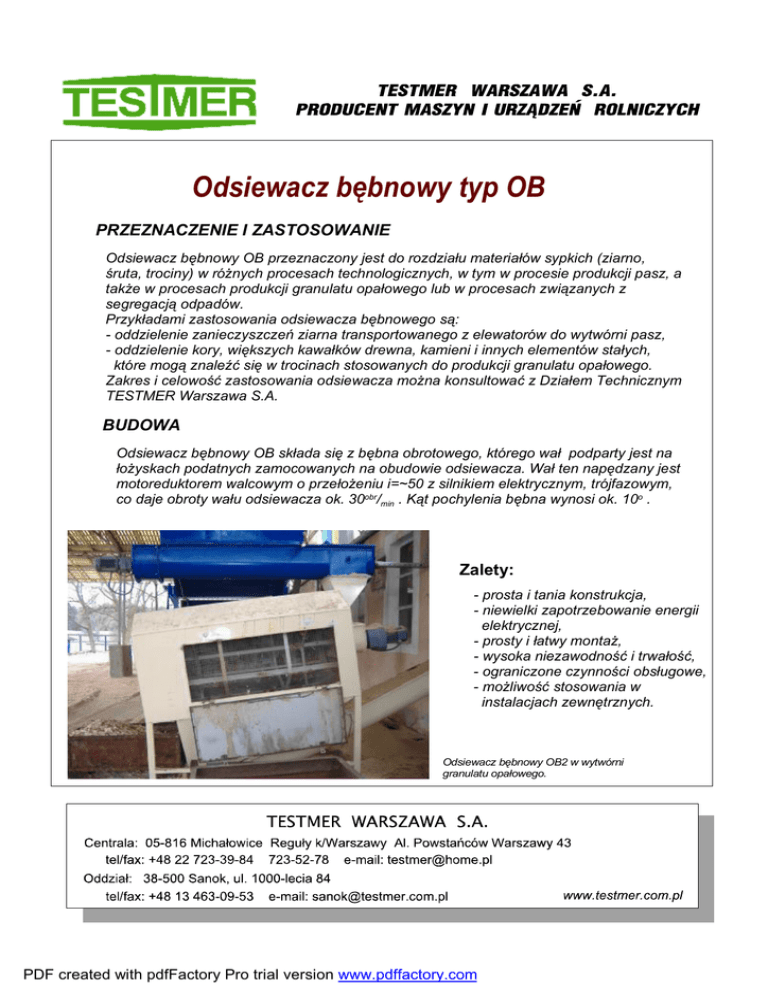

Odsiewacz bębnowy typ OB
PRZEZNACZENIE I ZASTOSOWANIE
Odsiewacz bębnowy OB przeznaczony jest do rozdziału materiałów sypkich (ziarno,
śruta, trociny) w różnych procesach technologicznych, w tym w procesie produkcji pasz, a
także w procesach produkcji granulatu opałowego lub w procesach związanych z
segregacją odpadów.
Przykładami zastosowania odsiewacza bębnowego są:
- oddzielenie zanieczyszczeń ziarna transportowanego z elewatorów do wytwórni pasz,
- oddzielenie kory, większych kawałków drewna, kamieni i innych elementów stałych,
które mogą znaleźć się w trocinach stosowanych do produkcji granulatu opałowego.
Zakres i celowość zastosowania odsiewacza można konsultować z Działem Technicznym
TESTMER Warszawa S.A.
BUDOWA
Odsiewacz bębnowy OB składa się z bębna obrotowego, którego wał podparty jest na
łożyskach podatnych zamocowanych na obudowie odsiewacza. Wał ten napędzany jest
motoreduktorem walcowym o przełożeniu i=~50 z silnikiem elektrycznym, trójfazowym,
co daje obroty wału odsiewacza ok. 30obr/min . Kąt pochylenia bębna wynosi ok. 10o .
Zalety:
- prosta i tania konstrukcja,
- niewielki zapotrzebowanie energii
elektrycznej,
- prosty i łatwy montaż,
- wysoka niezawodność i trwałość,
- ograniczone czynności obsługowe,
- możliwość stosowania w
instalacjach zewnętrznych.
Odsiewacz bębnowy OB2 w wytwórni
granulatu opałowego.
PDF created with pdfFactory Pro trial version www.pdffactory.com
Odsiewacz bębnowy typ OB
Podstawowe parametry:
PDF created with pdfFactory Pro trial version www.pdffactory.com
500x
400
710
950
600x
400
570
670
500x
320
200
200
AxB axb
500x
400
450
600
1250 1000
1200
840
500
950
1,5
706
900
80
800
800
OB2
2350 2100
390
800
1,1
1100
50
2120 1905
OB1
F
± 150 ± 150
Wymiary [mm]
φ D d L1 L2 H h1 h2 c1 c2 w1 w2 S
1100
Moc zainst. Masa
Typ Wydajność
[m3/h]
[kW]
[kg]
